Mijn eerste zelfgeëtste print , een simpele symmetrische voeding met 2x power indicatieled's.
Ik heb hiervoor een deel van het schema van de CO symmetrische voeding gebruikt.
Ik kreeg bij het zagen ook ineens ook last van ongecontroleerde bewegingen
T'is zo goed als af,
alleen moet ik nog ergens een 7915 vinden want die waren net op

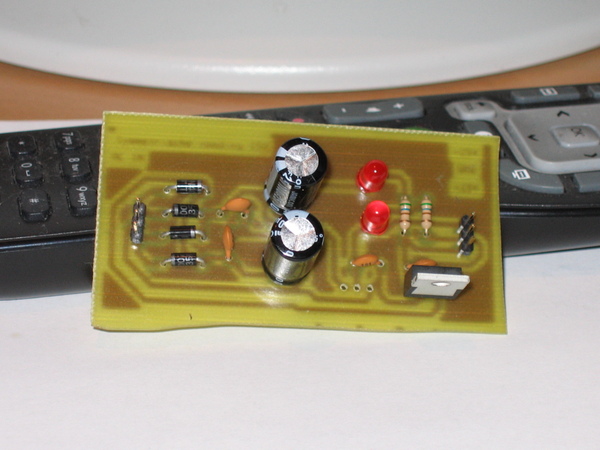

bovenkant met nog 3 open gaatjes...
Ik vind zelf dat dit als eerste print mooi gelukt is...

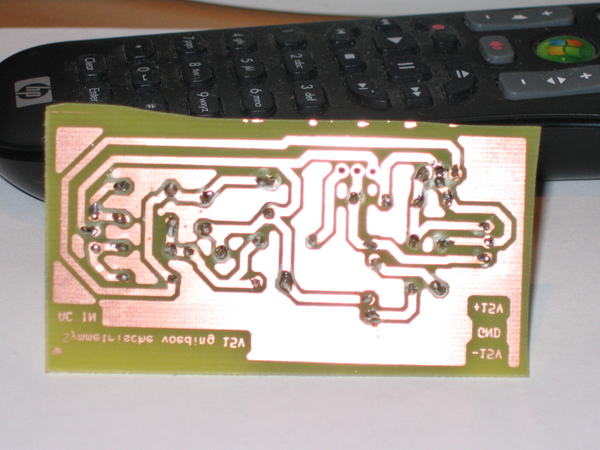

Alleen vergeten tekst in spiegelbeeld te zetten.
Was je dronken toen je de print op maat zaagde trouwens?
Had gekunt, maar nee.
Ik heb een te dun zaagje in m'n wipzaag gebruikt waardoor die redelijk krom ging staan en dus moeilijk mee recht te zagen valt.
Heb de galva wisp gemaakt van http://www.picbasic.nl/ maar een beetje met meer functies. Rechts heb ik 3 vaste voedingen voorzien. Links een stopcontact dat ik kan op of af zetten. De uitgangen van de galva wisp kan ofwel op uitgang 1 of op uitgang 2 zetten, dit via een relais. Deze kan ik via rj45 connector aan de te programmeren pic kan aansluiten. Ook kan ik kiezen of de programmeur voeding moet geven aan de schakeling. Op het display worden de functies geprint wat ik kies via de drukknoppen.
Nu foto's:
Meer: http://www.elektronicaforum.nl/galva-wisp-t6319.html
OMG:)
wat een mooie programmer. wel wat groot, maar wat wil je, met al die functies.
Ben met een domotica project bezig en dan is het handig om in plaats van met de hand kabels te verwisselen dit met een drukknop te doen. Gewoonlijk ben ik met 2 pic's tegelijk aan het werken. http://www.schematheek.net/index.php?p=forum/topic&t=61&n=5
Moderator
Een develop printje leek toch wel handig, dus vanavond even zitten routen, en meteen maar geëtst:
Lekker makkelijk, geen gaten, minimaal aantal componenten:
En zo bouw je binnen notime een moodlight op:
Mooi, zelf gemaakte smd headers?:)
Nee, die zijn gewoon zo te koop
Silicon Member
Op 26 februari 2009 21:23:36 schreef RES:
[afbeelding]
(klik op foto)Onderkant van een 0 - 5V (res. 4.8 mV) (via 10-bit DAC AT90PWM3) met mech. (2-bit Gray gevalletje) rotary encoder en 8 digit alfanumeriek LED display.
proper. heeeel proper.
Silicon Member
Op 26 februari 2009 22:16:26 schreef $t€f:
Mijn eerste zelfgeëtste print
strak geetst. nu nog recht leren zagen en in het vervolg geen montagegaten vergeten ...
Moderator
Op 26 februari 2009 23:45:44 schreef WilToyo:
Mooi, zelf gemaakte smd headers?:)
Deze wel. Gewoon de pinnen uit een goedkope haakse header gehaald en ergens anders in geprikt.
De te kopen versie is veel te duur voor wat je krijgt.
Silicon Member
Op 26 februari 2009 23:41:33 schreef klein is fijn:
Een develop printje leek toch wel handig, dus vanavond
KIF goes in for the kill and scoooooooooores !
ik ben niet zo tuk op die headers. die dingen scheuren nogal rap van een print af. ( en trekkend e helft van de sporen meestal mee...
@KIF: mooi gemaakt, maar eh... je weet toch wel dat je de ATMEGA8 ook gewoon in DIP behuizing kunt krijgen he?
Als je hetzelfde ding nou "even" maakt voor de ATMEGA128, bij voorkeur met een complete poort + Vcc en ground per connector...
Maar eh, klein vraagje: is dat koelblok niet een beetje overkill voor zo'n schattig controllertje?
Mooi kunstwerkje KIF!
Maar eh, klein vraagje: is dat koelblok niet een beetje overkill voor zo'n schattig controllertje?
Is voor de show
Moderator
Nee, koelblok is voor het gewicht. Zo'n klein printje met 5 kabels eraan slingert anders overal over je buro. Daarom, flink stuk metaal eronder en het blijft staan waar je het neerzet.
Op 27 februari 2009 01:15:13 schreef free_electron:
ik ben niet zo tuk op die headers. die dingen scheuren nogal rap van een print af. ( en trekkend e helft van de sporen meestal mee...
Ik heb hier ook een paar van die dingen van Digikey liggen, maar bij m'n zelf gemaakte is de haakse kant twee keer zo lang. Ze zitten dus met ruim twee keer zoveel oppervlakte vast op de print, hetgeen de stevigheid goed doet.
Op 27 februari 2009 01:31:32 schreef SparkyGSX:
@KIF: mooi gemaakt, maar eh... je weet toch wel dat je de ATMEGA8 ook gewoon in DIP behuizing kunt krijgen he?
Wees gerust, dat weet ik gewoon. (kif heeft naast al het SMD ook nog gewoon through hole op voorraad)
Ik wilde ook een ATmega8 in DIP bestellen, maar bij aavrs.nl was ie uitverkocht.
Plus het feit dat een SMD ATmega8 gewoon meer aan boord heeft (2 ADC kanalen meer), een kristal op een breadboard nooit een handige actie is geweest, ik helemaal geen 10µH spoelen heb in though hole en dat ik eigenlijk wat ongeduldig was en gewoon vanavond wat wilde maken..
Het is in ieder geval een goed bruikbaar geval geworden. Ik moet er alleen nog een paar van die flatcables bijmaken.
Als je hetzelfde ding nou "even" maakt voor de ATMEGA128, bij voorkeur met een complete poort + Vcc en ground per connector...
Wat let je?
Eh, veel pinnen, weinig ervaring met het maken van printjes, nog minder ervaring met SMD, helemaal geen leuke ervaringen met SMD, tijdgebrek...
Is dat reden genoeg? Owja, ik kan thuis ook nog geen printjes maken, daarvoor moet ik helemaal naar de HTS lopen (wel bijna een kilometer).
Op 27 februari 2009 02:13:56 schreef klein is fijn:
Ik wilde ook een ATmega8 in DIP bestellen, maar bij aavrs.nl was ie uitverkocht.
Je bent beter af met een ATmega88. Klein prijsverschil, meer mogelijkheden, hogere max. snelheid.
@reddevil: da's een duivels mooi frontplaatje!
Ziet er weer goed uit allemaal.
@reddevil, die bliksemschicht maakt het helemaal af. Is dat een standaard karakter?
Banned
ik ben ook weer bezig : met de labvoeding van co!
ik heb een heel erg mazzeltje gehad.
ik heb een mooie metalen behuizing + 2x15v 100VA ringkerntrafo + 30 volt en 5 ampere paneelmeters voor spanning en stroom + twee koelblokken met op elk koelblok twee lm317's, gemonteerd met koelpasta, micaplaatjes en plastic ringen rond de boutjes. dit alles voor 10 euri (WAAAT!) (nee, 10 euro) met 6,75 verzenden erbij is 16,75 totaal!
nou, nog wat bij dick best besteld maar die schijnt het nu zo druk te hebben dat ik daar nog niks van gehoord heb.
wanneer dat komt zien we wel.

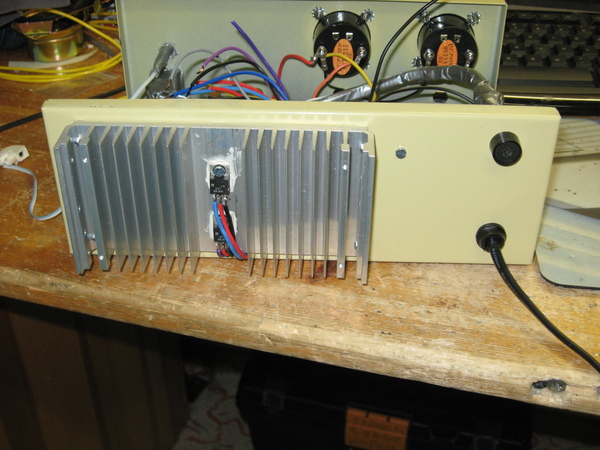

maar...ik ben vast begonnen met het installeren van de trafo, het koelblok, de schakelaar en de meters enzo.

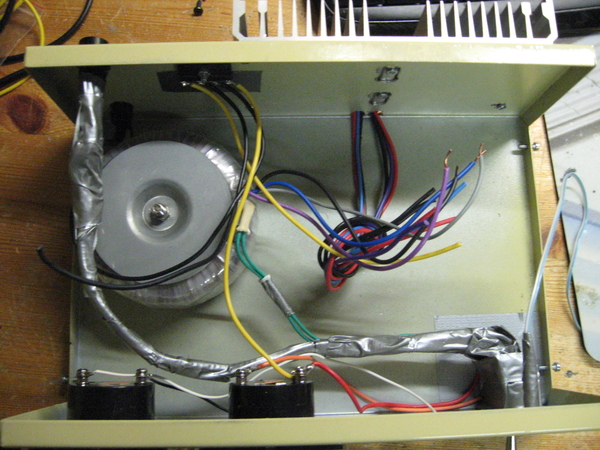

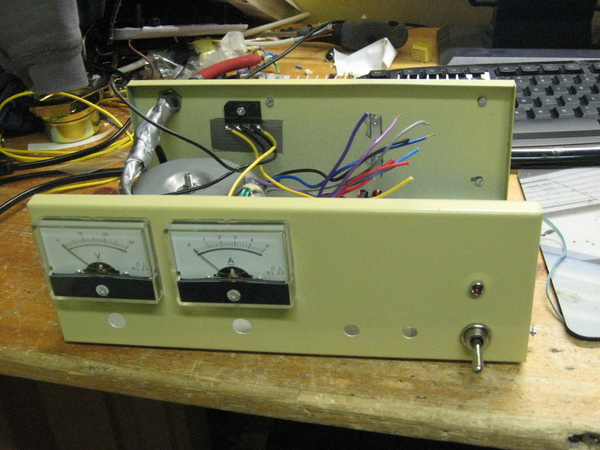

foto's
als het af is komt er een mooie donkerbruine kap overheen. die heb ik hier ook al liggen. de contacten van de lm317's aan de achterkant worden nog geisoleerd met krimpkous, heb ik ook bij dick best besteld.
Da's een mooi kastje voor een voeding ja. En die prijs is ook niet verkeerd.
Nog wel even een rubber tule in het gat waar de LM317-draden doorheen gaan.
