Zou ik dan een keer de eerste zijn....

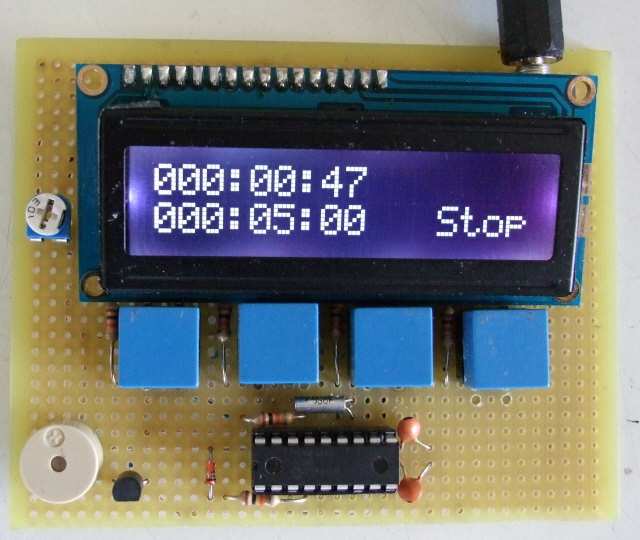

Simpel projectje: Timertje obv PIC16F628A, 32768 kristal.
2 Modii:
- gewoon laten lopen
- vooraf een tijd instellen waarna er een piepertje gaat pieperen.

Hier staat de grotere versie http://www.uploadarchief.net/files/download/timer_small.jpg

Leuk dingetje. Heb je de software zelf geschreven?

Leuk
Heb je ook een foto van de onderkant?

Dit is het projectje waar ik nu mee bezig ben.
Ik heb gisteravond het voedingsprintje al in elkaar gesleutelt.
Vandaag maar eens een tekeningetje gemaakt van hoe het er straks ongeveer uit gaat zien.
Het is niet superdeluxe maar het is ook maar in een kwartiertje getekend.

http://www.uploadarchief.net/files/download/samenstelling%20buizenamp.…

Elektrische gedeelte volgens een schema op :
http://www.radiocollection.net/schema/versterker_800_ohm_fm.gif

Het wordt dus een stereo otl versterkertje met 1x de ecc83 en dan 2 x een el84 gevolgd door twee keer de el86
Dit is eigelijk meer een aardigheidje omdat ik nog twee phillips speakertjes van 800 ohm heb.
Deze worden ingebouwd in elk hun eigen kastje.

Zodra er wat meer dingen klaar zijn post ik foto's van de vooruitgang

Behuizingen uittekenen is in de mode zie ik.

Ach ja ik was bezig met isometrics van leidingwerk te tekenen en dat was ik even zat.
Dus dit was wel even een leuke afleiding.

Het is overigens getekend in autodesk inventor top programmaatje om 3d dingen in te doen

Ik heb laatst een front uitgetekend en ben zogezegd in m'n nopjes over het resultaat. Komt van Scheaffer AG, maar was voor m'n werk, moet even kijken of ik dat kan posten.

De afgelopen tijd heb ik een klokje gemaakt uit logische bouwstenen. 4543 als displaydriver, 4510 als teller, en 4011 & 4081 om de tellers te resetten. De secondepuls en het instellen van de tijd is nog uder construction.
(plaatjes zijn klikbaar)

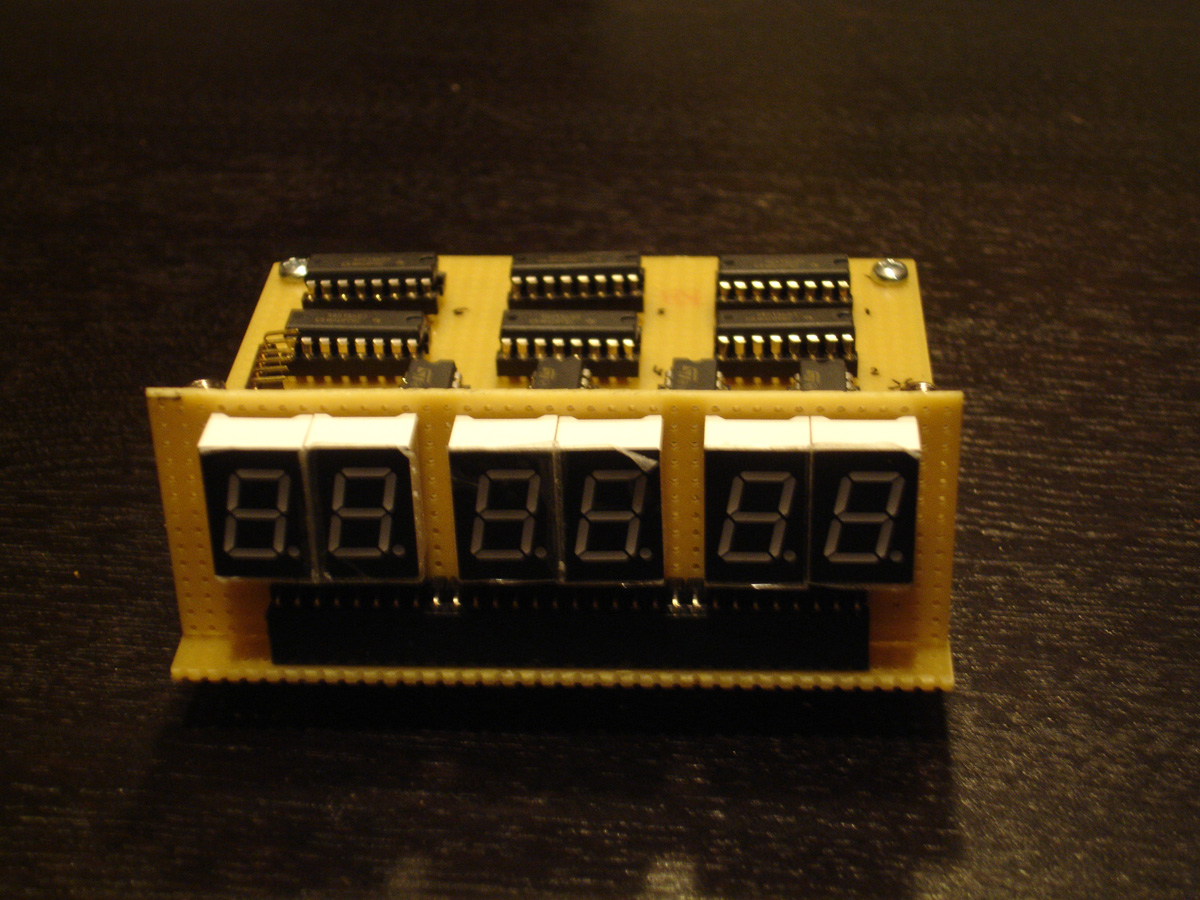

De voorkant:

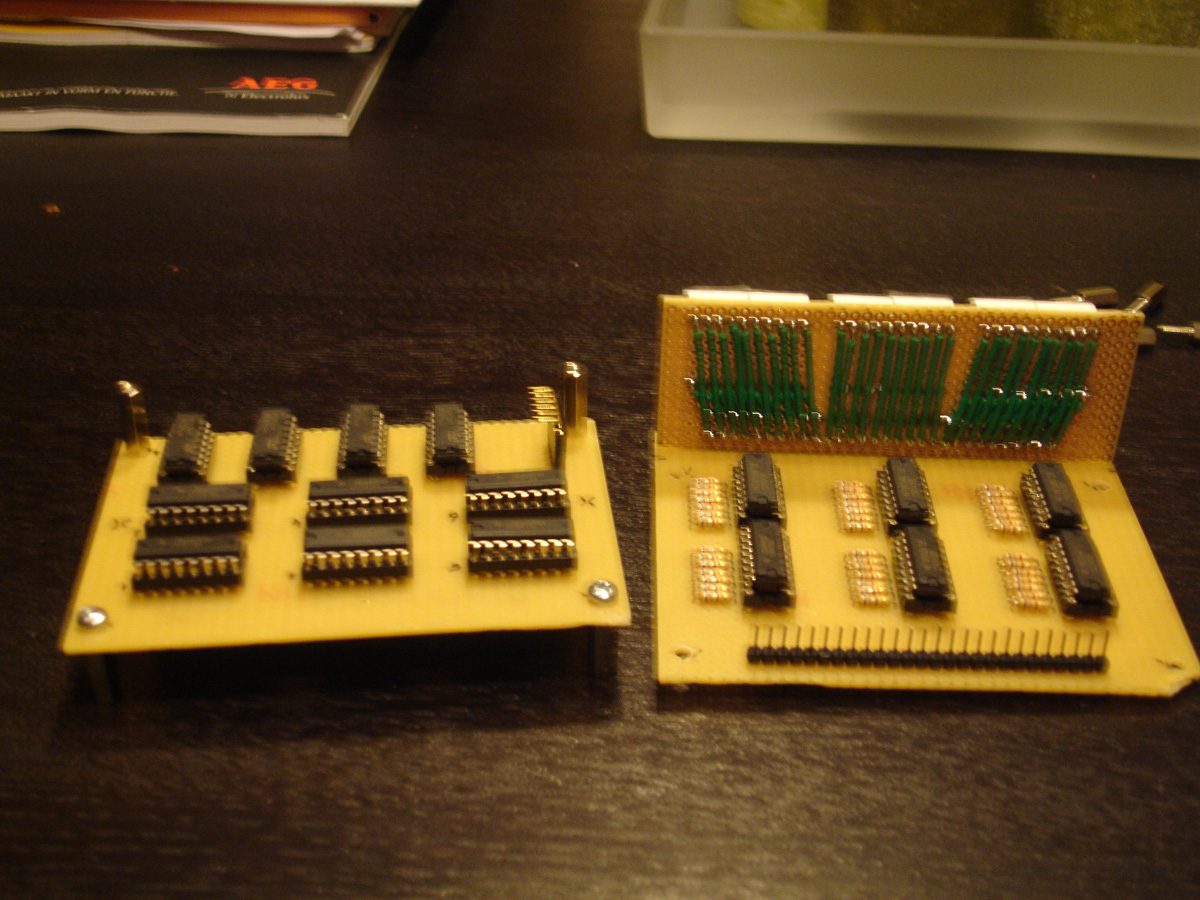

componentkant:

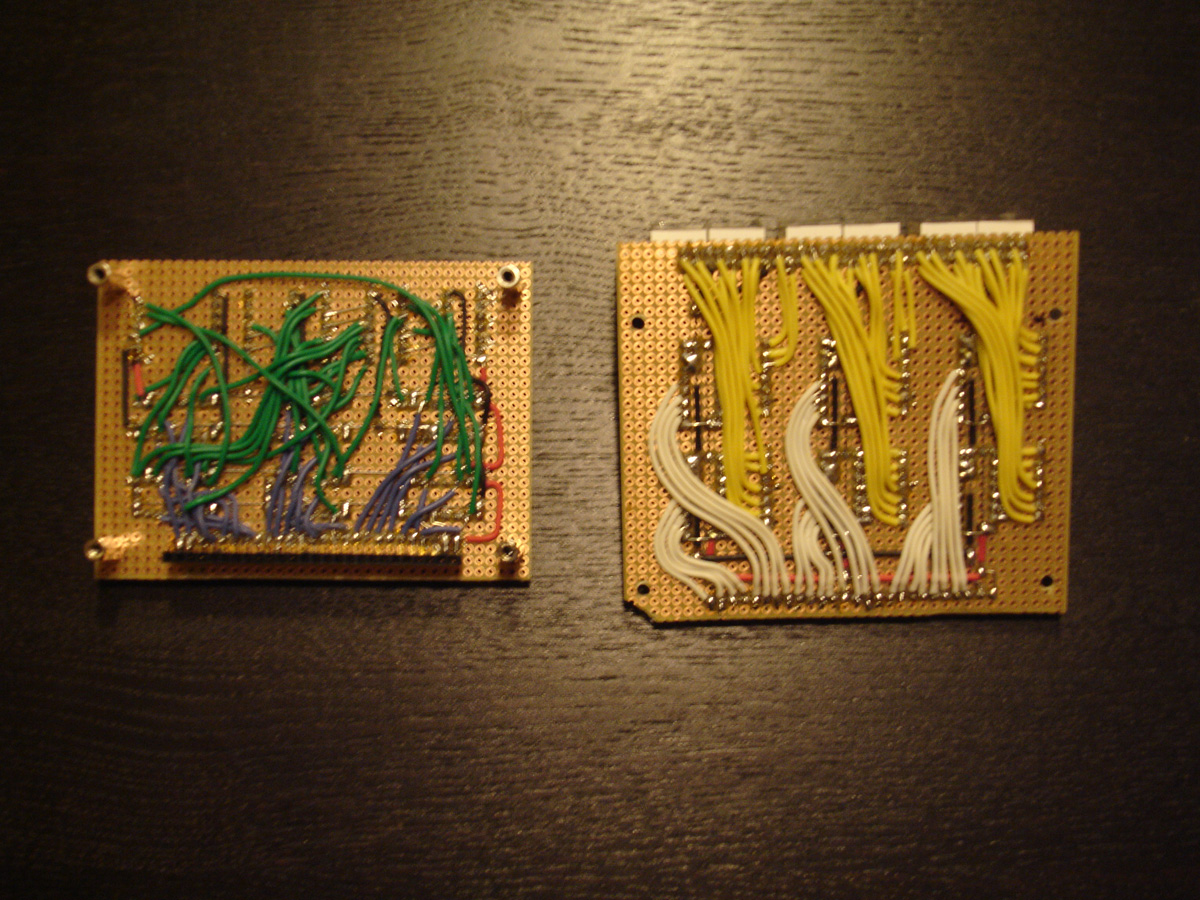

voor de liefhebbers, soldeerkant (rechtse print is beter gelukt, ik weet het)

[edit, plaatjes verkeerdom]

Wauw, the 'good old' logica.
Strak opgebouwd, petje af.

alleen nog even bidden of het gaat werken... mis wat womponentjes voor de sec.puls.. moet dus nog even wachten

mag ik vragen hoe jij de uren/minuten/seconden insteld, ben zelf ook met zoon klok bezig en moet eigenlijk alleen nog de h/m/s instel funtie maken, maar hoe?

leime

euhhh... is nog in ontwikkeling, maar ik wil 1 drukknop om de uren telkens 1 uur door te stappen,
eenzelfde knop voor de minuten, en een resetknop voor de seconden. (seconden telkens 1 doorstappen is onzin...)

Kan je de presets v/d 4510 niet gebruiken om de tijd in te stellen met wat DIP-schakelaars of --nog beter-- met BCD-schakelaars? Met 1 drukknop kan je dan die tijd inklokken, en meteen de secondenteller op 0 zetten.

Trouwens, de rechter print op onderste foto heeft zeker artistieke waarde!

[Bericht gewijzigd door pros op dinsdag 24 maart 2009 20:41:13 (15%)]

De enkele keer dat ik een klok maak, moet je die gewoon precies om 12 uur aanzetten. Vooral als je het lichtnet als referentie gebruikt, hoef je dat toch alleen te doen na een stroomstoring of zo.

Nog een klok gerelateerd projectje van mij ,,,

Ik loop al een tijdje met het idee om een stemvork oscillator te bouwen zoals in een bulova accutron. Nu kwam ik pas voor heel weinig een setje 125Hz ( volgens het doosje 125.000Hz ) stemvorken tegen van siemens en halske ( om de snelheid van teletype motoren te ijken )

en met een enkele transistor en r-etje en een c-tje valt daar al een oscillator mee te maken :

En met een led er op gericht aan bijna de zelfde frequentie wordt het helemaal interessant.

         o-------o---------------.
                 |               |
                 |               |
                 |               |
                 |  ||     ||    |
       .-------. C| ||     ||    C|
       |N     Z| C| ||     ||    C|
       '-------' C| ||     ||    C|
                 |  ||     ||    |
                 |  ||     ||    |
                 |  ||     ||    |
                 |  ||     ||    |
                 |   \\___//     |
                 |    \   /      |
                 |     | |  .----o
                 |     |_|  |    |
                 |         ---   |
                 |         ---   |
                 |          |10n |
                 |          |    |
                 | 1u   ||  |  |/
                 o------||--o--|
                 |      ||  |  |>
                 |     ___  |    |
                 '----|___|-'    |
                         33k     |
         o-----------------------'

Bulova gebruikt magneten die aan de vork vast zitten, dat is in dit geval met verstemming niet echt handig, dus achter de oppik spoel zit een zwak magneetje, de verstoring van dat veld is genoeg om een stuurstroompje uit de spoel te krijgen.

Op 24 maart 2009 14:47:43 schreef Zonnepaneeltje:
Leuk dingetje. Heb je de software zelf geschreven?

Maar natuurlijk! Gewoon in assembler.

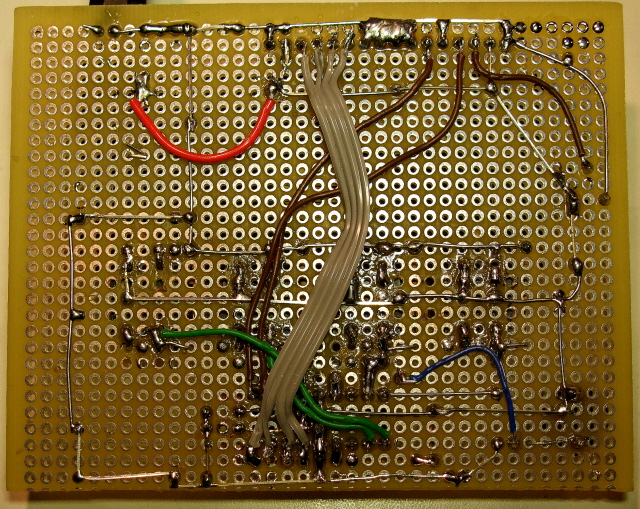

En voor de achterkantenliefhebbers en in het groot http://www.uploadarchief.net/files/download/timer_small_2.jpg

[Bericht gewijzigd door hadv op dinsdag 24 maart 2009 21:52:04 (35%)]

Dat lijkt me bangelijk mooi speelgoed, Sine! Het hoeft niet eens een nuttig doel te dienen.

@Sine: Heel gaaf effect met die LED belicht!

't zal wel aan mij liggen maar ik zie geen led (of het licht daarvan)..

leime

De led knippert op een frequentie net iets sneller of langzamer dan de frequentie van de stemvork. 125 hz zie je al lang niet meer maar het stroboscopisch effect er van wel. Een vertraagde beweging in dit geval.

Ah, ik snapte ook al niet waarom die stemvork zo langzaam bewoog.
Inderdaad een leuk effect!

@Sine:
erg goed!

ziet er meer uit als gloeilampjes backlight op een ouderwetse analoge scoop...

gokje dat het een stokoude philips/fluke of een hitachi is: mijn V-222 heeft ook zo'n backlight. Geeft echt een antiek gevoel..

volgend jaar naar rosmalen neem ik die scoop mee: die heeft ook een service beurt nodig!

Neen, geen oude scope.

Het is een tek TAS250, een analoge 50meg scope met digi readout.

Wie ook met zo'n vorkje wilt spelen, ze staan voor gemiddeld 2,5 euro op ebay.de zoek op "stimmgabel 125*"

Met een gewoon 440Hz vorkje moet het ook lukken overigens, een goede bron voor de spoelen zijn niet te kleine relais.
