leuk ding : is dat ictje nou een PIC of een normaal stukje logica?
ik heb ook iets
De astabiele multivibrator van de site.

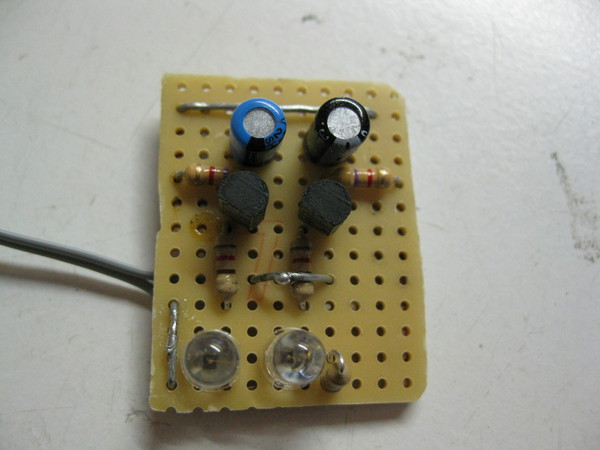

bovenkant

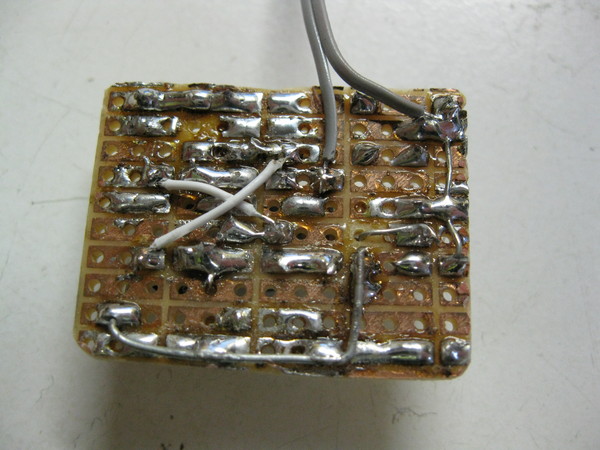

onderkant, schrik niet, het printje is al eens eerder gebruikt voor iets dat niet bleek te werken en toen weer gedesoldeerd is.

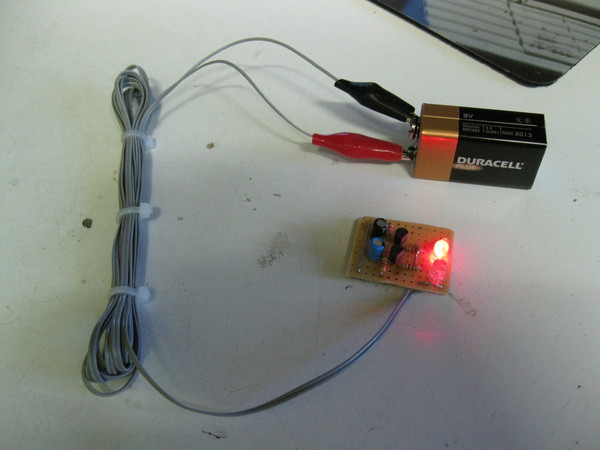

het geheel in actie, aan een 9v batterij, schakeling trekt maar iets van 10ma coninu.ik heb wel de 1k weerstanden vervangen door 820 ohm, nu loopt er 8ma door mijn leds.
Op 19 april 2009 07:23:48 schreef Alexander Verbeek:
leuk ding : is dat ictje nou een PIC of een normaal stukje logica?
Volgens mij een PIC, want ik zie staan 12F6....
En het microchip tekentje in de rechter onderhoek : pic12f629 I/P
En bij je printje, denk ik dat nu of zit dat nog vol soldeerflux?
[Bericht gewijzigd door stefhead op zondag 19 april 2009 09:26:16 (35%)]
stecj366
Sonar is meer dan Ping...
Op 18 april 2009 23:38:14 schreef electro_freakz:
de avonden worden langer, het weer wordt beter, dat betekend: vleermuizen:)
dit is weer zo' typisch weekend project, wat dus in het weekend gemaakt is.het gaat hier dus om een batdetector. hij is al getest, en werkt:)
het gaat hier om een behuizing die al 2 of drie keer is gebruikt, maar toch ziet het er goed uit.Fabian:)
Ik zie dat je een polaroid transducer gebruikt hebt om het geuid op te pikken? Die is nogal smalbandig rond de 40kHz, dus wat je gaat krijgen is dat je de vleermuizen met hogere frequenties niet echt gaat detecteren. Nu zijn de Myotis wel te doen, die hebben de fundamentele van 50 tot 30 kHz ofzo, maar pipstrellus zit daar in de fundamentele al boven, dus die ga je niet echt optimaal kunnen detecteren. Wij gebruiken hiervoor een microfoon van Knowles (FG23329-PO7, farnell nr. 1300703), die is echt super klein (waardoor hij ook nog eens echt omnidirectioneel is), en gaat tot 150kHZ (in tegenstelling wat in de datasheet staat )
Op 19 april 2009 09:25:13 schreef stefhead:
En bij je printje, denk ik dat nu of zit dat nog vol soldeerflux?
ja dat zit ie maar ik heb geen idee hoe ik dat schoon kan krijgen, heb er de kennis en materialen niet voor.
het irriteert me niet en de schakeling werkt gewoon goed. ipv. de 100k pot heb ik een 22k weerstand genomen
electro_freakz
Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
@ stecj366
dit was helaas de laatste soort die ze hadden, het verbaasde me zeker, toen ik opbelde en me vertelde dat ze er geen hadden, terwijl toen ik langsging ze er 2 hadden.
ik ga vannavond eens kijken of ik in de tuin iets kan horen, en hoevaak.
ik vind 30 euro toch veel voor een ontvangertje, die wat ik nu heb kostte 2,50
ik gebruik idd een 12F629;)
@smoerijf ben nog wel benieuwd naar de onderkant heb je daar mischien nog een foto van?
nog projectje van mijn kant:
de master van me domotica projectje.
de trafo is beetje overkill maar wil er ook deel van me verlichting mee gaan voeden.
stef
Is dat een fan daar achteraan je behuizing? Volgens mij is het beter als je het gat even wat groter maakt.
En is zo'n fan wel nodig?
Jochem
If you want to succeed, double your failure rate.
Veel groter kan het gat niet, tis maar een klein fannetje. Ik zou hem zelf alleen in de binnenkant van de behuizing schroeven??
RoelA
Resistance is futile (If < 1 Ohm)
Op verzoek, wat meer uitleg van mijn RGB lamp;
Zit nog wat zaagsel op van het op maat maken van het printje. Solderingen zien er erg uit, maar 't is in een vrijdag avond in elkaar geprutst, stijl komt in versie 2.0 wel
Schema, met de hand en photoshop. .
En de code: Hier, hi-tech C voor een PIC12F635
Op 19 april 2009 11:19:54 schreef stef110:
@smoerijf ben nog wel benieuwd naar de onderkant heb je daar mischien nog een foto van?nog projectje van mijn kant:
de master van me domotica projectje.
de trafo is beetje overkill maar wil er ook deel van me verlichting mee gaan voeden.
stef
Die fan kan idd net zo goed aan de binnenkant.
Je hebt een metalen behuizing en werkt met netspanning?
kastje geaard?
Waarom zet tegewoordig iedereen overal van die herriemakers in ?
Ik heb het ooit in een voeding gebruikt, en dan ook nog met een regeling dat de ventilator enkel in actie kwam als het echt nodig was.
Verder zijn die dingen maar irritant, zeker als ze niet nodig zijn.
Stynus
Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--
@RoelA
Waar zijn de voorschakelweerstanden van je led?
In je schema zie ik er geen en op de print ook niet .
[Bericht gewijzigd door Stynus op zondag 19 april 2009 17:13:11 (35%)]
Marcel
AVR C tutorial http://expand.xs4all.nl/avr
Op 19 april 2009 16:18:12 schreef Rikkepic:
Je hebt een metalen behuizing en werkt met netspanning?
kastje geaard?
Nergens voor nodig als de isolatie aan klasse II voldoet. Wel zo handig anders kan je alleen inpluggen op plaatsen waar randaarde aanwezig is.
dit is mijn eerste project een 5v/12v/regelbare voending
(7805/7812/lm317) heb er 3 uur over gedaan.
zat een beetje te kl**te met het plaatsen van de onderdelen.

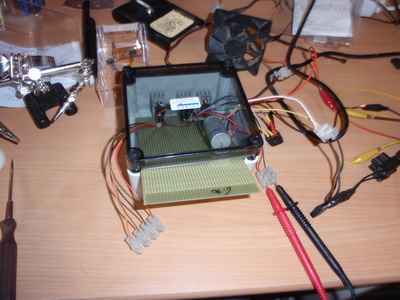

hier een paar foto's:
moet nog worden in gebouwd.

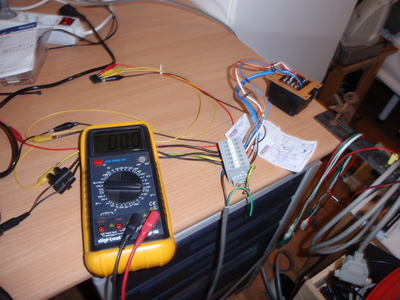

trafo en voltmeter.

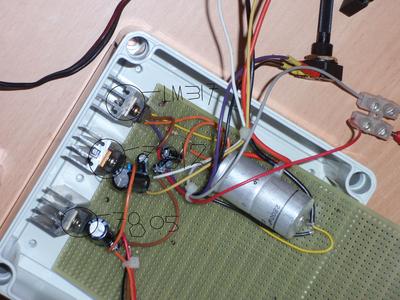

de ic's en andere onderdelen.

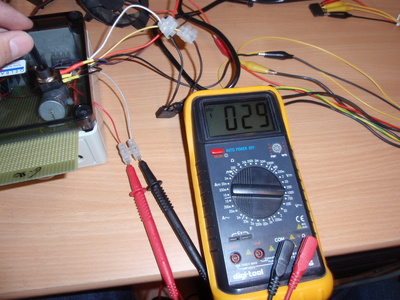

de regelbare voeding is van 1 t/m 29/30v te regelen.
@ tinus016 ik wis niet dat je hier ook op co zat.
electro_freakz
Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
die LM317 heeft niet genoeg koeling met zo'n klein ding. vooral als je de volle mep gaat trekken.
Op 19 april 2009 17:32:29 schreef electro_freakz:
die LM317 heeft niet genoeg koeling met zo'n klein ding. vooral als je de volle mep gaat trekken.
oke bedankt voor de tip maar ik ga hem een volle mep geven maar voor me breadbord voor led's en soms nog wat gloeiampjes of ander dingen te schakelen of reles.
klein is fijn
Moderator
Op 19 april 2009 11:19:54 schreef stef110:
nog projectje van mijn kant:
Vergeten om de groene beschermfolie van het alu af te halen?
@kif Is ie twee dagen bezig geweest om dat frontje mooi groen te spuiten, zeg jij dat het beschermfolie is
