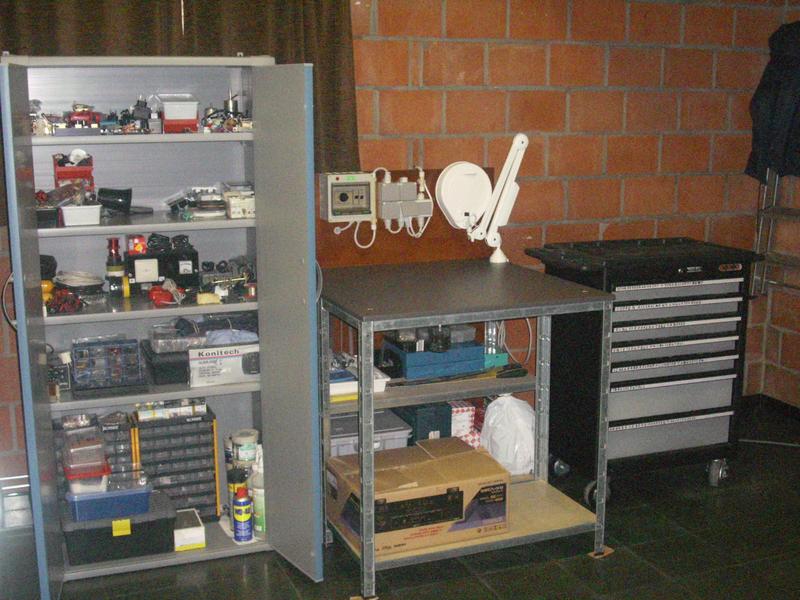

Afgelopen weekend heb ik een stuk van de garage ingericht als vaste werkplek. Een rek dat nog leeg op de zolder stond heb ik verbouwd tot een werktafel, zo heeft de loeplamp die al een tijdje in de verpakking zat eindelijk zijn bestemming gekregen. De blauwe kast heb ik gekocht bij de plaatselijke doe-het-zelf zaak. Zo kan het gerief dat de helft van mijn slaapkamer inpalmde netjes opgeborgen worden.

http://www.uploadarchief.net/files/download/werkplaats2.jpg

http://www.uploadarchief.net/files/download/werkplaats1.jpg

Tidak Ada

Golden Member

Eindelijk een beetje op kunnen ruimen. Nu durf ik met enige schroom iets van mijn 'hol' te laten zien.
De niet getoonde delen laten nog een bijna 'pornografische' rotzooi zien, dus die zijn (nog) niet voor publicatie vatbaar, dat is o.a. de doka en een deel van de computerruimte.
Die open laatjes geven net een beetje extra ruimte op het bureau :P.
Het ding met de rode knop op het 5V Delta voedingkje is mijn laatste brouwsel: Een klein gestabiliseerd buizenvoedingkje, 70 mA 235V. Dat is mooi voor nixie experimentjes en als roosterspanningsbron.
Een grotere hoogspanningsvoeding staat in de planning.

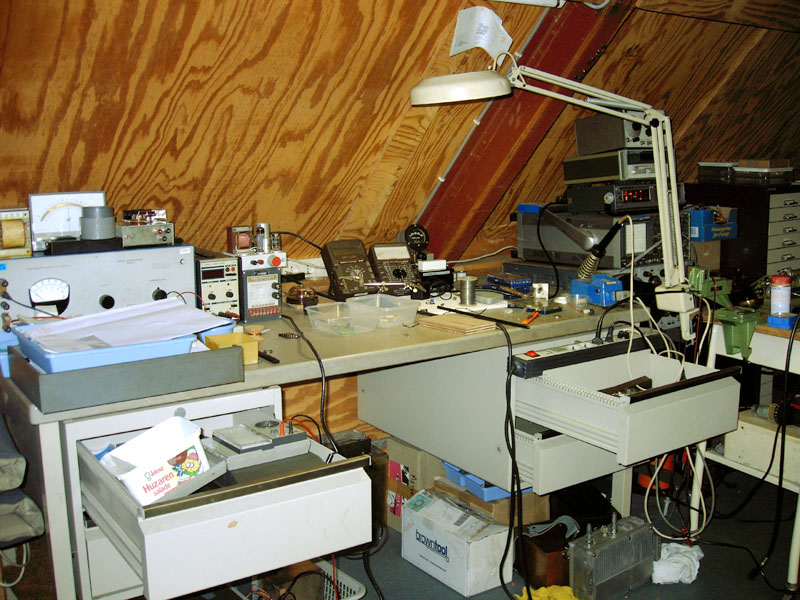

Achter mijn trouwe Weller WCP45 staan een HP140A tweekanaals scoop (400Watt!!), een Philips PM3264 vier kanaals scoop en een DMM van onbekend merk met nixies een HP3465 DMM en boven op een HP3110 functiegenerator.

Op het bureau van links naar rechts: Een Delta 0-30V 10A voeding, een Farnell 30V 2A voeding en de eerder genoemde Delta 5V 10 A voeding. Een Philips PM2518 true-RMS meter en een PM2505 analoge FET-voltmeter

http://www.uploadarchief.net/files/download/hol-1.jpg

http://www.uploadarchief.net/files/download/hol-2.jpg

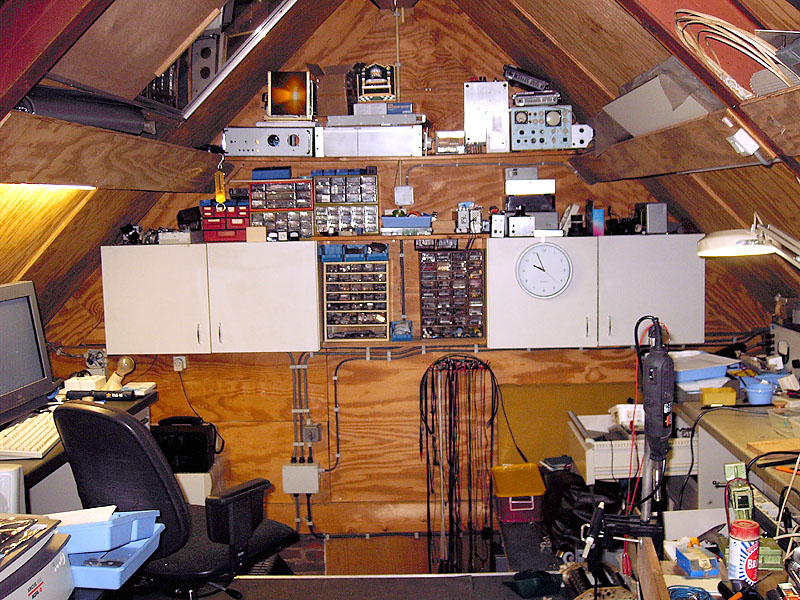

Helaas geven de schuine wanden weinig mogelijkheid tot practisch opbergen.
Op de plank enige oude projecten, die liggen te vergaan, en helemaal rechts een antieke ECG en EEG monitor. Verder kastjes met voorraden boven het trapgat.
Links een bureau met twee 19" monitoren voor Foto- en CAD-werk. Rechts bij het brasso busje een dremelachtige en m'n Unimat draaibankje.
Van achteren mag dus nog niet gezien worden >:)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP
fred101

Golden Member

Gezellig hok hoor.

Helemaal links op de plank zie ik de basis voor een mooie voeding.;-)

Heb je die nixie multimeter nog goed gekregen ? Die lelijke HP scoop zou ik de deur uitdoen als ik jou was, trouwens al dat lelijke HP spul >:-)

Ik heb die RF versterker die ik van jou heb gehad (op de vloer zag ik de jouwe) ondertussen van voeding en aansluitingen voorzien. Hij werkt ook maar ik heb hem nog niet doorgemeten qua versterking en bereik.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
Schimanski

Golden Member

@Tidak. Knus hokje. Zo'n unimat lijkt mij echt leuk. Ik kijk wel eens rond op markplaats maar vindt het nog wat aan de prijs. Tot die tijd blijf ik m'n kleine draaiprojectjes maar op de zaak doen.

Maar... een trapgat zonder hekje en een stoel met wieltjes = Living Dangerously ;)

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum
Tidak Ada

Golden Member

Die multimeter doet het, maar moet flink geijkt worden, net als de HP, die er op staat.
Misschien een aanleiding tot een reisje naar jou???
Ah, dat had een 50V 2A CC/CV supply moeten worden. Door tijdgebrek in ruste terecht gekomen.
Heb je die islamitische deurbel gezien? Hij zegt dih-dah en "Asalam Aleikum" en er gaan groene LEDjes knipperen >:) Een souveniertje uit Indonesië.
Op de CO-stand in Rosmoren komt nog zo'n CATV versterker...
Een hoop Philips scope CRT's en nog wat troep. Cuck (Tom) komt het ophalen. Ik heb ruimte nodig.

@ Schimanski

23:50:10 schreef Schimanski[/b][/message]:
Maar... een trapgat zonder hekje en een stoel met wieltjes = Living Dangerously ;)

Gelukkig gaan de wieltjes stroef en aan afgronden ben ik gewend >:)

Unimatje kan nauwkeuriger werken. Zeker het bed, dat uit 2 ronde stangen van 12mm bestaat kon steviger.

Ik denk dat die bankjes van HBM beter zijn. Wat ik echt mis zijn sets met spantangen om goed te kunnen freezen.....
Op m'n werk was ik verwend met goeie Zwitserse Schaublin draai en freesbanken. Maar dt is al lang geleden.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP
Henry S.

Moderator

Gezellig knus hok :) Maar denk je om die plank in de nok, die hangt wat door. heb je links van het bureau nog ruimte of zit daar het trapgat?

Ik heb btw wat tegenslag hier. Het platte gedeelte van het dak lekt bij de aanhechting van het scheve pannendak, water loopt via het plafond op een paar plaatsen naar beneden. Hopelijk is het smeltwater en dus tijdelijk. Anders moet er eerst een dakhaas komen voordat ik nieuw behang kan plakken en de verdere inrichting kan doen.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Tidak Ada

Golden Member

De middenruimte is het trapgat. Naast de Bureau's liggen nog spullen de bureau's.

Heeft het gewaaid tijdens het sneeuwen? Misschien is er sneeuw onder de pannen door gewaaid en die gaat nu massal smelten...... en bevroren condens???

Ja en anders inderdaad een dakhaas....(maar heeft die de kerst overleefd??). Toch denk ik dat een dakbaas beter is

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP

Op 3 februari 2010 00:20:20 schreef Henry S.:Ik heb btw wat tegenslag hier. Het platte gedeelte van het dak lekt bij de aanhechting van het scheve pannendak, water loopt via het plafond op een paar plaatsen naar beneden. Hopelijk is het smeltwater en dus tijdelijk. Anders moet er eerst een dakhaas komen voordat ik nieuw behang kan plakken en de verdere inrichting kan doen.

als je zeker weet dat het geen ondergestoven sneeuw is zou ik zowizo er even mee bezig gaan. Als het gewoon (smelt)water is zou je namelijk tijdens een flinke regenbui van t zomer ook weer zitten..

@TA: leuk hok, ik zie nog veel opbergmogelijkheid onder de al hangende keukenkastjes.. en een foto van je trapgat hebben we toch al eens gezien? Met een heleboel oud glas.. ;)
euh, bij nader inzien zal dat wel de trap van een verdieping lager zijn geweest gezien het formaat hier.

Every machine is a smoke machine if you operate it wrong enough
Tidak Ada

Golden Member

Nee, dit is in de schuur.
De ruimte onder de kastje is niet bruikbaar, omdat anders de trapdoorgang te smal wordt. Dan stoor ik m'n schouder en stoot alles er af.

@Henry:
Die doorzakkende plank zakt alleen aan de voorkant door; vanachteren rust hij op een lat op de muur. Anders was hij allang in tweeën gebroken.
Een stevig L-profiel aan de voorkant zou wel beter zijn.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP

of in het midden van de plank een draadeinde m8 aan de nok maken .

zo had ik het thuis ook tot de zolder te laag werd en ik steeds de buizen uit de tlbakken liep . ik heb toen een hok in de tuin gehad en ben daarna weer doorgeschoven naar de vrijgekomen bedrijfsruimte van pa en ma . dat was een leuk hok met kracht en water en cai erin en later ook cv erin . de oude zolderwerbank was wel een collectorsitem want de werkbank was gemaakt van de douchedeurtjes van het psv stadion en bij de afbraak bleken er allerlei ingekerfde teksten onder het blad te staan .

waar rook was, werkt nu iets niet meer
Tidak Ada

Golden Member

Gelukkig heb ik er aan gedacht bij de bouw van de schuur er direct de CV, het warm en koud water en het gas in door te trekken.
Ik denk niet dat die M8 erg veel houwvast heeft in 18mm underlaymentplaat. De nok is houtskeletbouw en de rechte wanden snelbouw betonplaten. 'T is maar een schuur.... maar wel goed geIsoleerd :)
Ja, die PSV deurjes zijn een never ending story, nietwaar? :P

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP
Henry S.

Moderator

Op 3 februari 2010 00:38:29 schreef Tidak Ada:
De middenruimte is het trapgat. Naast de Bureau's liggen nog spullen de bureau's.

Achja, een trapgat is genoeg ;)

Heeft het gewaaid tijdens het sneeuwen?
Misschien is er sneeuw onder de pannen door gewaaid en die gaat nu massal smelten......

Behoorlijk, bijna sneeuwstorm.
Ik hoop dat het dat is, het water komt daar tenminste binnen en verspreidt zich over het gipsplaatplafond.

en bevroren condens???

Geisoleerd dak, verwarmde ruimte.

Ja en anders inderdaad een dakhaas....(maar heeft die de kerst overleefd??). Toch denk ik dat een dakbaas beter is

Dat is al geregeld, even wachten op wat beter weer.

Op 3 februari 2010 11:00:19 schreef Tidak Ada:
@Henry:
Die doorzakkende plank zakt alleen aan de voorkant door; vanachteren rust hij op een lat op de muur.

Dan is er niets aan de hand.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

never ending .... ik zal het wel een keer eerder gepost heben maar welk topic ..... ik zit aan 1100 berichten in 6 maanden dan zal er best iets een keer terugkomen .

waar rook was, werkt nu iets niet meer

Op 13 december 2009 17:01:18 schreef testman:
een 230v als werkt niet met aarde 0 sluiting en een krachtversie wel dus zit er die 1 tussen .

Dat klopt niet, maar dat terzijde.

Fryslân
pa3gws

Golden Member

Voor de meetsnoeren is dat trapgat zo te zien super handig.;-)

Ik ben gestopt met roken nu mijn schakelingen nog.
Tidak Ada

Golden Member

Op 3 februari 2010 15:21:59 schreef testman:
never ending .... ik zal het wel een keer eerder gepost heben maar welk topic ..... ik zit aan 1100 berichten in 6 maanden dan zal er best iets een keer terugkomen .

Soms toont iemand zijn enthousiasme en da's maar goed ook! :)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP

arend , dat is een post van het vorige decennia nog , iets vlugger lezen graag :) het is wel en niet waar , de ene 230v als gaat wel met aarde 0 sluiting en de andere niet , ik heb er meerdere gehad en de krachtversie's werken meestal beter met 0 sluiting . deze hebben ook alleen een ferrietkern en testspoel erin en de 230v als heeft een printje met ic erin dus zijn fabrikant afhankelijk .

waar rook was, werkt nu iets niet meer

ik heb eens een test gedaan maar geen enkele a.l.s werkt met aarde 0 sluiting achter de scheidingstrafo zonder een belasting van een paar honderd watt . ik had al vanalles geprobeerd en ik wist dat het ooit gewerkt had maar hij deed het alleen nog tussen fase en aarde .
dat had ik blijkbaar getest met een belasting erop .

heb het schema uitgetekend vanuit de wijktrafo gezien en ik dacht aan spanningsval over de kabels zodat de aarde een verschil krijgt tov de 0 en dan werkt het wel . met de stofzuiger op 1000w werkt het prima maar een 60watt lamp niet . dus als de aarde te dicht bij de a.l.s aan de nul zit dan is er kans op te lage spanningsval en werkt de a.l.s niet goed . vanuit een woonwijk gezien is dat geen probleem daar de buren er al voor zorgen dat er verschil is tussen de aarde en nul , zeker als de aarde geslagen is en niet rechtstreeks van de trafo komt .

waar rook was, werkt nu iets niet meer
Sine

Moderator

En dat is ook logisch, er moet eerst stroom lopen wil je een spanningsverschil tussen nul en aarde krijgen.

Voor een werkbank oplossing is het dan ook mooier de middenaftakking te aarden, dan heb je twee fasen op 110V, wat ook nog eens aaraakvriendelijker is.

Het mooiste blijft natuurlijk een echt zwevend net met een isolatie meting.

daar had ik ook al aan zitten denken of een spoel in serie met de nul voor spanningsval .

en een middentab zit er al op zelfs , ik had de trafo primair en secundair omgedraaid omdat de inschakelpiek dan veel lager was , wel raar omdat het 230 / 2x115v is dus hetzelfde ?

waar rook was, werkt nu iets niet meer

Ik ben mijn werkplaats eens helemaal aan het opruimen.

http://foto-uploaden.nl/img/0/bnz23j6.jpg

Gisteravond mijn bureau helemaal leeggemaakt.

Henry S.

Moderator

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 10 juli 2009 14:21:19 schreef Stijn S:
Opruimen blijft iets raars... Je ruimt op, en 5 minuten later gooi je de tafel terug vol omdat het er zo "ongezellig" uit ziet...

jep,
das waar XD

@henry:

Niet lang waarschijnlijk, ik ben nu bij mijn moeder, maar eens ik terug bij mijn vader ben is mijn bureau binnen de kortste keren weer gevuld >:)

Dit ziet er inderdaad stukken gezelliger uit :+
