Op 10 december 2009 15:48:35 schreef Sparks:
Allemaal mis... het staat gewoon op de doos 1944
Uhu in thermo transfer druk
Op 10 december 2009 15:40:55 schreef Jan Kersen Beekhout:
bij de lampen van de foto kan er een plugje uit de stekker gehaald worden.ik heb geen idee waarom moderne verlichting dat niet meer heeft, het is zo handig dat ik dat bij mn 100 lamps kerstboom snoer heb gemaakt, namelijk een 4mm bus en plug in een van de draden naar de stekker...
Wel met een veiligheidsstekker hoop ik, anders prikt dat vrije pennetje ...
Jan Kersen Beekhout
Banned
jazeker sine! geen zorgen
hier een paar fotos van dat jaren 60 snoer
is ook een soort van project, maar niet echt duidelijk op de foto. er zaten een paar brandplekken in het snoer (de vorige eigenaar heeft er een soldeerbout op laten vallen) en daar heb ik het slechte stukje er tussenuit gehaald, weer aan elkaar solderen en krimpkous erover heen. werkt weer prima.

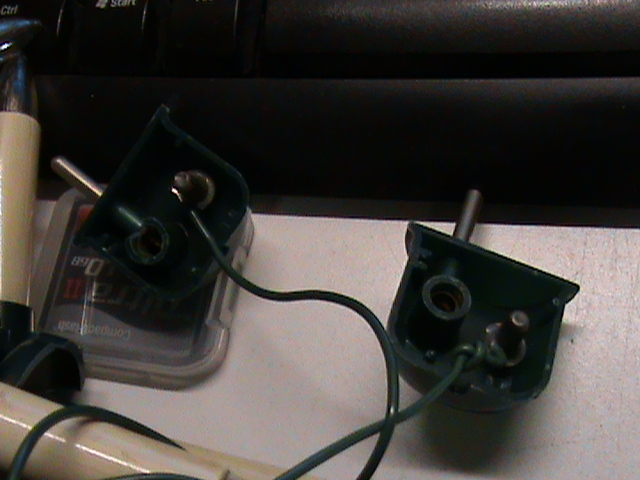

De stekker

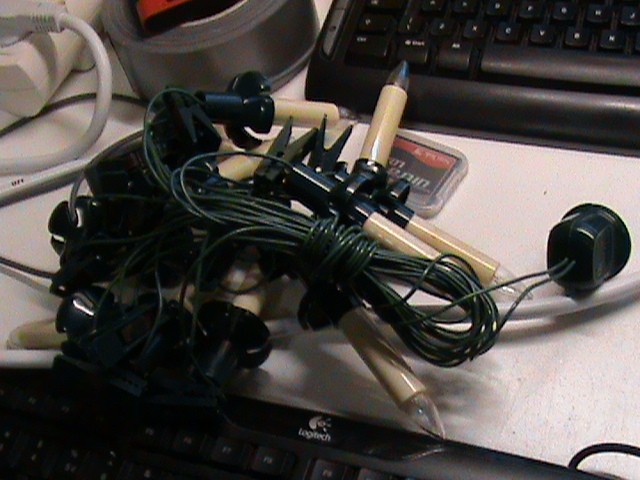

Het snoer

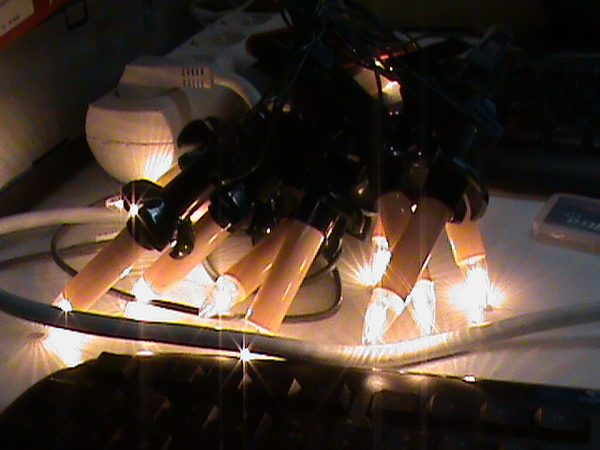

Brandend

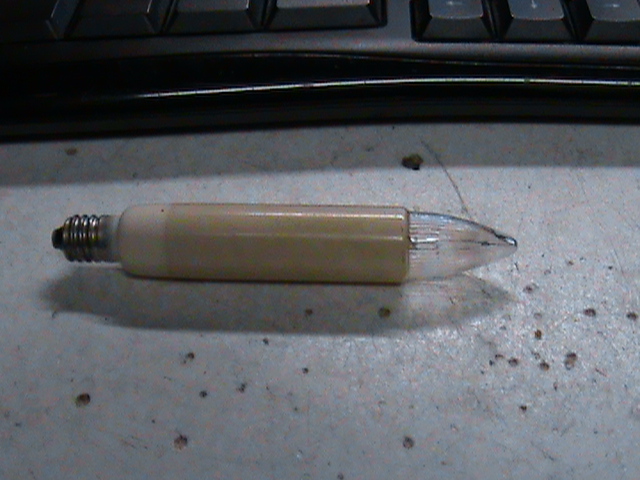

De Lamp
[Bericht gewijzigd door Jan Kersen Beekhout op donderdag 10 december 2009 17:59:39 (84%)]
Benadski
Kom eens langs bij RevSpace of één van de andere spaces!
Ben ook maar weer eens bezig geweest... Ben een "challenge-board" aan het maken. Hierop ga ik een aantal onderdelen proppen waarmee ik niet of nauwelijks nog wat heb gedaan. RS-232 en display (HCMS-29XX) werken al! Kan er gewoon heen typen en dan komt het op het display. Ook schuift de tekst netjes op en kan ik backspace en enter gebruiken voor corrigeren en scherm leegmaken. Gaat goed zo!
Er zit verder (nog niet aangesloten) op:
- IRED
- RGB LED (kan gewoon niet zonder)
- 38kHz IR ontvanger
- Voetje voor TCS230
- Aansluiting voor servo
- MOSFET (altijd handig)
- Rotary encoder
- Voetje voor een opamp om een geofoon en andere AC/DC signalen te versterken.
En er kan denk ik nog wel iets bij, misschien een transceivertje, al kan die ook op de UART. Of een speakertje misschien...
NOTE TO SELF: Ook nog RS-485 toevoegen, voor DMX etc. En een PS-2 connector...
pros
Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Voor experimenteerdoeleinden plaats ik meestal een losse strip aan beide zijden v/d µC. Zo, dus:
Dat is handig om tijdelijke verbindingen te maken.
Benadski
Kom eens langs bij RevSpace of één van de andere spaces!
Ik ben niet zo goed met losse draadjes... Meestal zit er iets los of sluit ik wat kort en daar word ik gestresst van. Solderen is beter.
En ik heb toch alles in 10-voud (dat is niet fout) liggen, dus vastsolderen is niet zo erg.
Ik heb ook weer iets geprutseld:
Een "Roterende LED Tekst Display", weergegeven tekst in te voeren via een PS/2 toetsenbord.
Als eerste wat foto's:
Ik maak gebruik van 2 PIC16F628A. Eentje die de input via PS/2 van een toetsenbord via een infrarode LED verstuurt. De 2e PIC zit op het SMD-boardje, wat ronddraait en de via IR ontvangen chars juist weer geeft.
Het is echt een prutsboardje geworden, later functies toegevoegd dus wat point-to-point soldeertechnieken toegepast.
Op het smd-boardje zie je links de hallsensor met bijbehorende magneet voor externe positiereferentie en bovenop de TSOP1738 IR ontvanger. Verder 2x ULN2803 voor het driven van de LEDs en natuurlijk de PIC.
Het keyboard -> IR circuit zit nu nog op een breadboard, maar bestaat enkel uit een PIC en een NAND SCHMITT TRIGGER, 74HCT132SN (uit m'n hoofd).
En hoe ziet dat er nu uit: http://www.youtube.com/watch?v=hy7pKyWKmqM
Je kan op normale snelheid typen, maar het gaat nogal langzaam als je ook aan het filmen bent. Ik heb nu een maximale lengte van 20 karakters, ik maak misschien nog wel een functie dat als je meer karakters hebt, de tekst voorbij komt scrollen.
(ik moest diep zoeken voor een PS/2 toetsenbord )
The Engineer
Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
AAAAHNEEE
een toetsenbordmet PiCa stuckers, meest kinderachtige curcus ooit gezien
wel mooi project, dat zeker!
Mooi project M00.
Ik ben wel geinteresseerd hoe je de karakters weergeeft, en hoe je de spanning op het roterende gedeelte krijgt.
Lucky Luke
Eluke.nl | handgetypt | I'm a poor, lonesome cowboy, with a long, long way to go.
Creatieve manier om dat standaardje te maken... Dikke trafo en flinke berg magneten...
pros
Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Wat een heerlijk rommelige werkplek, m00! Maar het resultaat mag gezien worden...
Zeer tof projectje!
Dit was ook ongeveer mijn eindwerk, alleen slaagde ik er niet in om tekst te doen verschijnen. Het omzetten van een string naar 8 leds wilde bij mij niet zo goed lukken... Hoe heb jij het aangepakt?
Tidak Ada
Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.
Op 10 december 2009 15:40:55 schreef Jan Kersen Beekhout: {....} bij de lampen van de foto kan er een plugje uit de stekker gehaald worden.
Ik maak dat altijd aan mijn verlichtingssetjes met ronde AMP-stekers en -bussen en véél krimpkous. Nooit 'geprikt'
@Sparks:
Aha, mijn bouwjaar!! Ben ik dus toch te voorzichtig geweest; ik had eigenlijk de vijftigerjaren geschat.
Deed me denken aan mijn 'Meccano'doos, merk ELMEC, geproduceerd door transformatorenfabriek 'Afo' (Ik meen ergens in Almelo).
Het was een echte Elektromechanische constructiedoos, waarmee je heuse synchroonmotortjes kon bouwen van L-strips en wielplaten!, maar ook alerlei trek/duwmagneet-aaandrijvingen.
Oei, dit wordt echt Off-topic.....
@T-BAEV: Met een uC, via een library. Ik was al begonnen met het implementeren om via de pc tekst te sturen, toen kwam ik bij toeval deze library tegen en vond dat eigenlijk veel leuker.
@Nick: DIt motortje heeft een holle draai-as, slecht uitegelegd.
_____
/ \
| o |
\____ /De minpool loopt via de buitenkant, via een sleepcontact. De pluspool loopt via de binnenste pin. Deze is intern aan de plus van de motor gekoppeld. (ook via sleep contact denk ik).
Ik heb voor 2,- een led-spin geval van ebay gekocht, waar dit motortje in zat.
@Pros: Ik ben altijd onder de indruk van uw kennis van bijna alles dus danku.
@Stijn/Nick: Elk karakter bestaat uit 7 rijen en 5 kolommen (net zoals bij een LCDtje). Per karakter heb ik 5 bytes in gebruik, elke byte bevat de aan/uit informatie van de leds, voor 1 kolom. Ik doe ongeveer dit:
Voor elk karakter in string {
voor elke kolom in huidige karakter {
voor elke rij in huidige kolom {
led1 is eerste bit; led2 is 2e bit, etc..
}
}
}
De code hiervoor heb ik hier even gepost: http://pastebin.ca/1710067
Zoals je ziet gebruik ik een loop om de byte in bits/leds te splitsen. Dit duurt ongeveer 400us, dus er is geen extra delay nodig om de waarde vast op de LEDs te houden (en dus een bepaalde breedte pixel te krijgen). Ik doe via een loop omdat dit minder ROM gebruikt. Als je het zo doet:
RA2_bit = ~((alphabet[CHARACTER_SELECT][(NUM_CHAR_COL - 1) - i] >> 6) & 0x01);
RA3_bit = ~((alphabet[CHARACTER_SELECT][(NUM_CHAR_COL - 1) - i] >> 5) & 0x01);
etc...gaat het veelveelveel sneller.
Technojunk
Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Time flies!
Ik had geen rekening gehouden dat er nog een fan achter op het koelblok moest.. Toen paste het kastje dus niet meer op de plank..
Na wat gezaag, een paar L-profieltjes op maat gemaakt te hebben:
Inside:
En de tempratuur sensor werkt ook!
Taak voor morgen:
Het frontje lamineren en uitsnijden en natuurlijk "bestukken"
Tomorrow more!
Oeh, dat arme koelplaatje gaat het warm krijgen met 1kW !
Technojunk
Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Ben ondertussen ook al van dat idee afgestapt
Het zal nu, een keer maximaal 300 á 400W worden.
hoe groot is dat koelblokkie dan TJ, ik heb maybe nog wel een grotere liggen, die hier toch maar ligt te verstoffen.
Technojunk
Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
En waar dacht je dat ik dat ga laten?
Aan 300W heb ik voorlopig wel genoeg, als ik iets groters wil maak ik hem wel watergekoeld
@TJ waarom ga je niet meteen voor ln?
fred101
Golden Member
www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
http://www.hamforum.nl/viewtopic.php?f=50&t=1229&p=4989#p4989

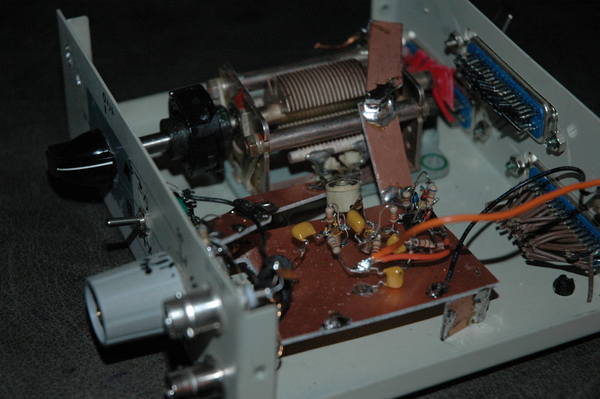

Klein projectje gedaan. Zo maar voor de grap en om als hulpje bij het tunen te dienen. Een noise bridge die complexe impedantie meet. Een soort zeeeeer low budget VNA zeg maar
Let ook weer op die fabelachtig mooi vergulden en geëtste printplaat en de fantastische afwerking van de kast. Maar het belangrijkste is dat hij werkt en zover het nu lijkt in ieder geval tot 2 meter.
[Bericht gewijzigd door fred101 op vrijdag 11 december 2009 00:29:02 (24%)]
pros
Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Op 10 december 2009 22:34:04 schreef Technojunk:
Ik had geen rekening gehouden dat er nog een fan achter op het koelblok moest.. Toen paste het kastje dus niet meer op de plank..
En die fan moet dan ook nog eens ruimte hebben om lucht te kunnen aanzuigen. Een flink gat in de achterwand zal niet tot de mogelijkheden behoren, zeker?
Tidak Ada
Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.
Een platte tangentiële fan kan hier de oplossing zijn: Zuigt de warmte van de ribben en blaast ze weg.
[Bericht gewijzigd door Henry S. op vrijdag 11 december 2009 21:32:11 (56%)]
MAH
Every machine is a smoke machine if you operate it wrong enough
@TJ een rijtje 4cm fans aan de bovenkant plaatsen werkt ook niet genoeg? Dan ben je wel dat ding aan de achterkant kwijt. Als je wel hoogte hebt kan je zelfs nog lucht van voren aanzuigen en dat door een kanaal op je koelplaat laten uitkomen. Lucht achter de apparatuur is vaak toch al warm..
@fred: klikt imposant. Zelf weet ik niet gek veel van rf e.d. maar weet wel dat je met complexe metingen meer informatie kan verzamelen dan gewoon. Maarja, dat complexe gedoe vind ik altijd zo ehh... complex.
[Bericht gewijzigd door MAH op vrijdag 11 december 2009 12:22:59 (20%)]
