ik heb ook weer een projectje afgerond , mijn dummyload eens in een handelbare kast gebouwd en verbeterd meteen .
de max bij 35 volt .
de max bij 7 volt .
de binnenkant van dummyload 1 , dit is het zware model .
gezien dummyload 2 een onhandig topzwaar ding was en het stuurkastje stampvol zat , is deze ook eens verbouwd . in dit geval had deze al 4x in een ander kastje gezeten en het printje was een prutsding .
dus die geheel opnieuw opgebouwd .
hier de onderkant , dan is dat ook geweest . ik heb de draden via de gaten aan de zijkant uitgevoerd op die manier zijn ze meteen genummerd en kan ik ze beter uitelkaar houden , ipv overal op de print een draadje . de print was al eens gebruikt dus er zit wat tin op .
dit is dummy 2 al bijna volledig opgebouwd dit kastje is kleiner en heeft 6x bux48c torren ipv de 9x bux48c van dummy 1. op de dpm's en het dpm voedinkje na is alles veranderd dus deze dummy is als een nieuwbouwproject te beschouwen .
de voorkant , en ook hier weer tape met tekst , ik vind de mooie frontplaten erg veel meetwerk en je kunt blijven schuiven met de tekst , liefst zou ik de frontplaat inscannen en dan erbij tikken dan klopt het kwa afstand eerder .
de fan is 120mm draaiende op 24 volt en kan zelfs op max vermogen alles nog op 70 graden houden . hier bij 35volt 20amp , dit word door de electronica uitgerekend , dus amperage en wattage hebben geen logica , mede doordat de schakeling eigenlijk ontworpen is voor 100watt .maar zo kan hij niet over de kop gaan met hoge stromen .
hier de stroom bij 7 volt , 30amp er is meer uit te halen maar ik heb geen reserve bux48c meer nu dus experimenteren doe ik wel een andere keer .
beide dummyload's hebben een koeltunnel en kunnen zo veel wegstoken , er zit een autofanregeling op en max beveiliging ( 145 graden ), ac en dc kan hij aan , afgezekerd met 40 amp en een belastingschakelaar .
de amp dpm kan op 0.00 en 00.0 voor de hogere stromen .
op het hout na had ik alles nog liggen dus ben een paar dagen onder de pannen geweest met deze 2 projecten , en ik wil de fan 2 kanten op laten draaien maar dat komt alleen op dummy1 ( daar is het lege gat voor )
The Engineer
Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
heb je toevallig ergens een schakeling getekend? vind het ok wel erg mooi!
Hier een klein projectje om mijn LEGO trein wissel ( 7875 ) te kunnen bedienen met een oude Afstandsbediening, in plaats van met de hand.
Gebruikte onderdelen :
PIC16F628a
TowerPro SG-90 Micro Servo
Elco 4u7
TSOP1736
BAT85
10R
100R
Hier ook nog een filmpje van de werkende situatie
Jochem
If you want to succeed, double your failure rate.
En die PIC wordt gevoed via z'n interne clamping-diodes ofzo?
edit: Ah, gefixt, netjes met ontkoppeling en al nu.
[Bericht gewijzigd door Jochem op dinsdag 19 januari 2010 07:21:38 (34%)]
The Engineer
Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
he ja, welk model PIC is dat, wekt hij zijn eigen stroom op?
muddy
Magnetische flux loopt altijd in gesloten paden, elektrische stroom niet per se (volgens de wet van Ampère), want: elektrische lading kan ophopen.
Pascal, stuur je die servo met normale servo signalen aan? Ik heb dezelfde (van DealExtreme) maar die werkt niet met servo signalen...
Ja ik gebruik gewoon het servo command in picbasic
[Bericht gewijzigd door pascal_w op maandag 18 januari 2010 16:58:56 (91%)]
Schema maar even aangepast
[Bericht gewijzigd door pascal_w op maandag 18 januari 2010 17:00:36 (94%)]
Het projectje van dit weekend:
Iedereen kent waarschijnlijk wel de "Leave me Alone box" http://www.leavemealonebox.com/

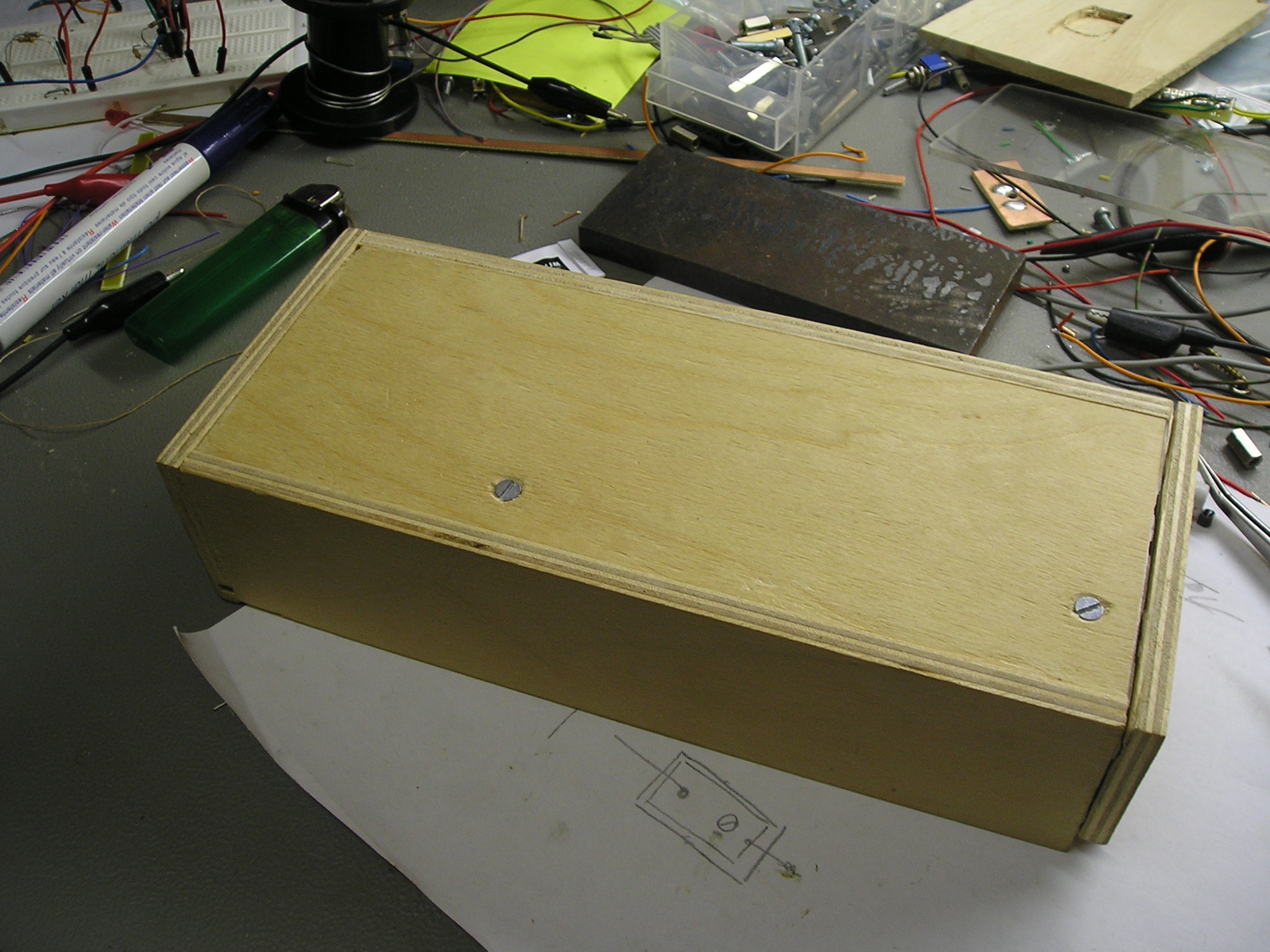

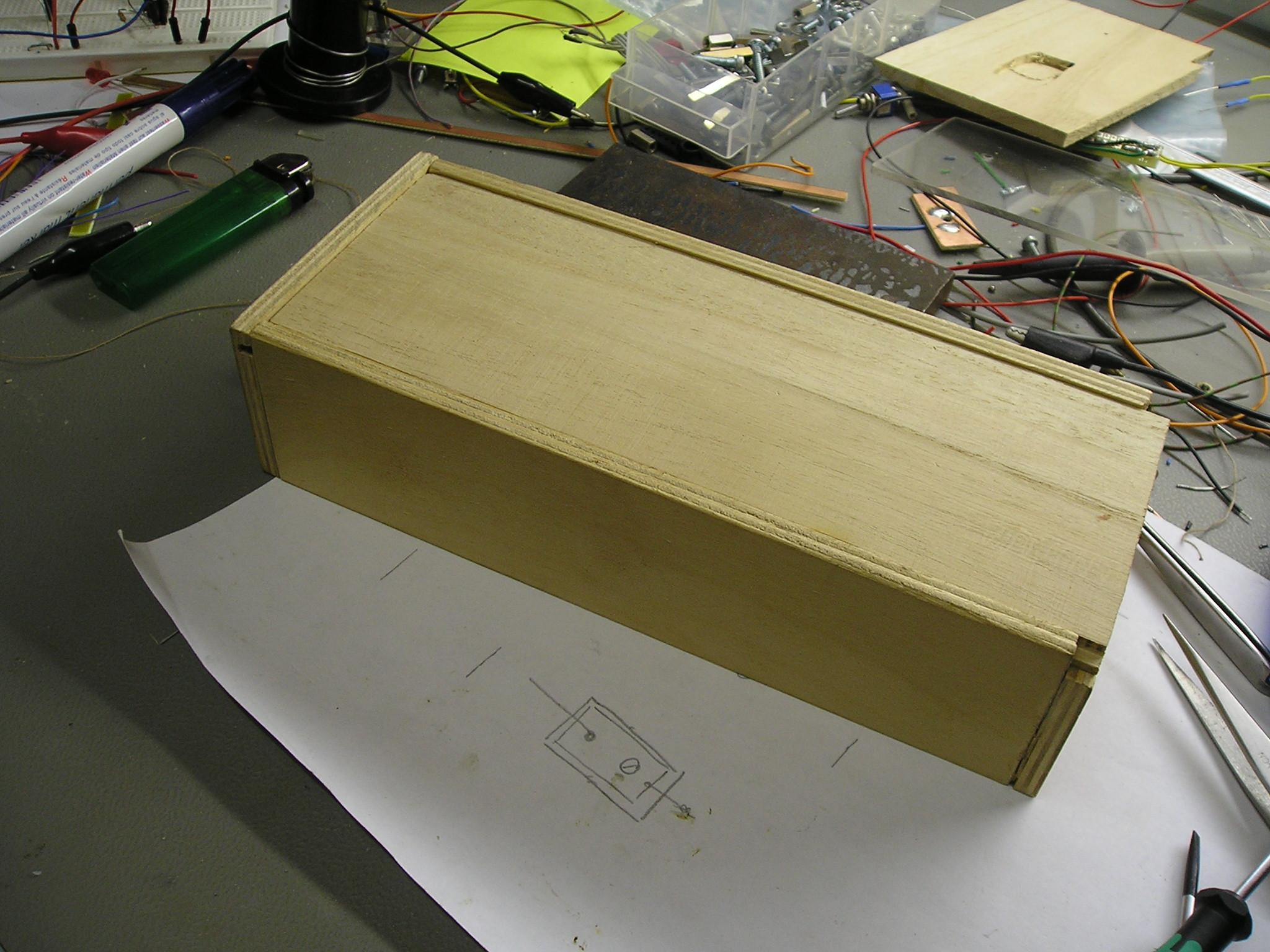

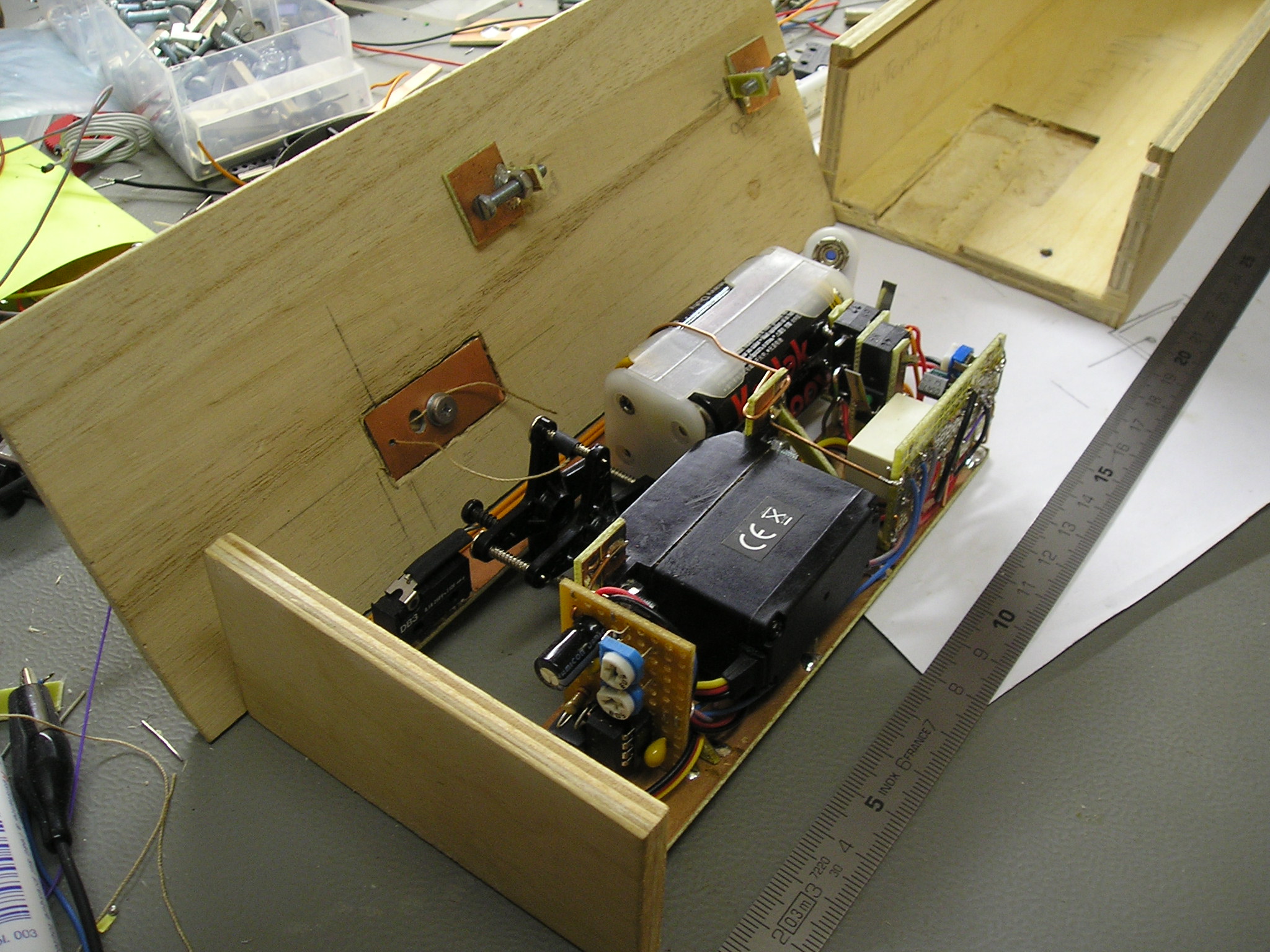

Het volgende is een variant hiervan. Opgebouwd met een NE555, een servo en een handvol andere onderdeeltjes

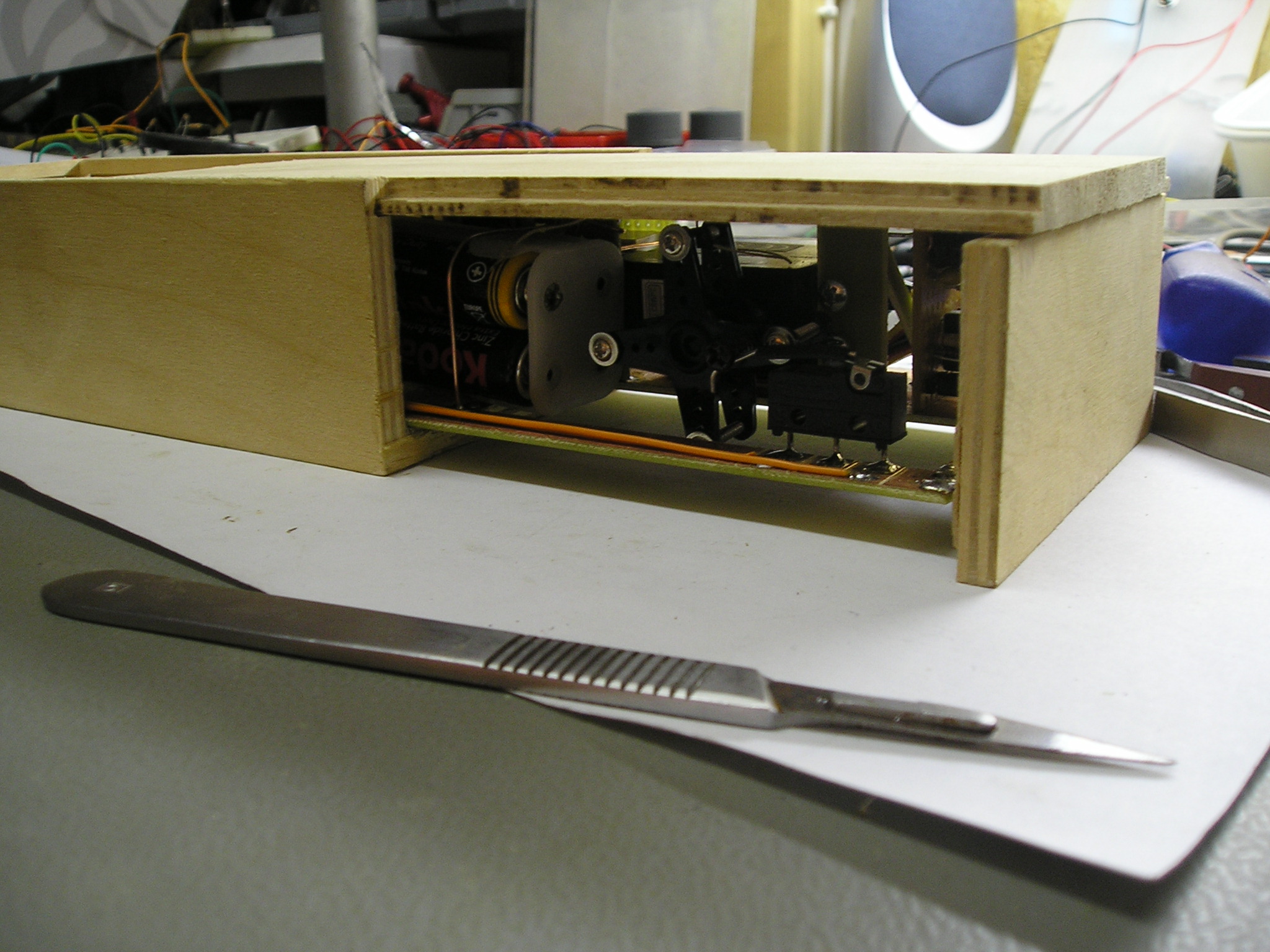

Natuurlijk ook de onderkant

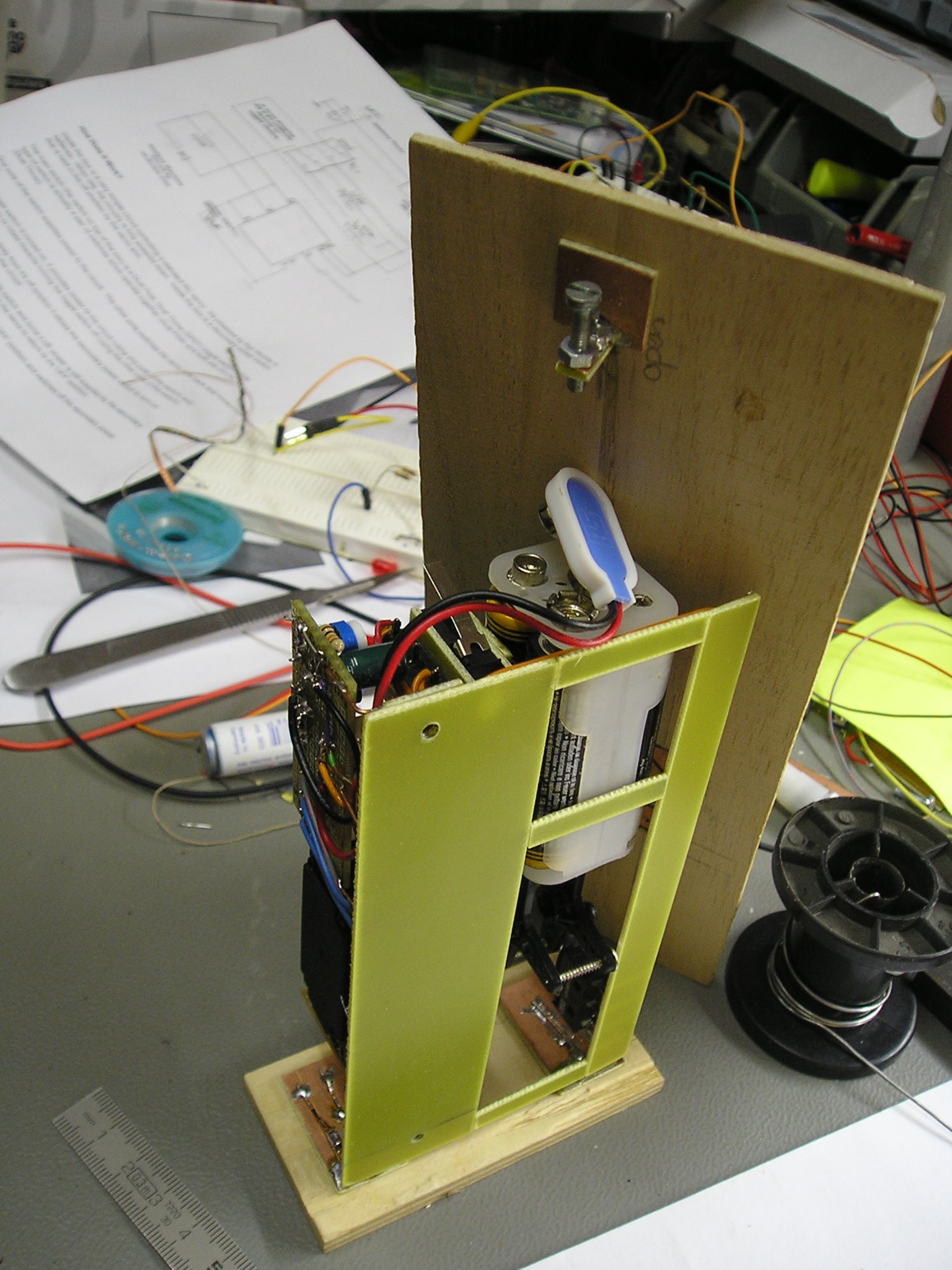

En last but not least de doos in actie http://www.youtube.com/watch?v=lyQpxxex86I helaas zonder geluid.
Niekski
Een rommelig bureau is het teken van een genie.
Lachen
hoe "gevaarlijk" is voor de machine om door te duwen?
plantrekker
True story bro!
Haha, het is zo nutteloos (sorry ) dat het leuk is.
@testman, fikken die snoertjes niet weg bij 30A?
[Bericht gewijzigd door plantrekker op maandag 18 januari 2010 18:19:54 (33%)]
Pic_beginner
Met wederzijds respect kom je heel ver
Haha grappig die doos maar dat kan je toch ook gewoon met een veer doen xd
Technojunk
Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Ik heb mijn load ook maar eens afgemaakt:
Naast AC, DC en Bias onder het frontje zitten schakelaartjes, waardoor ik een condensator kan overbruggen, of bij bias een potmeter in kan schakelen.
Er is gebruik gemaakt van een 16F88, die de spanning en stroom meet, en ook het LCD aanstuurt, en nog wat optische waarschuwingen.
Ik heb eens gebruik gemaakt van "spiraalslang", maar of het er mooier op word is de vraag:
In de opstelling, even mijn zelfbouw elektuur 1982 voeding even bij 12V 3.2A getest, met een wisselende belasting á 1KHz:
Wat het volgende scoop-plaatje levert:
@technojunk:
Mooi gemaakt! ik ben ook nog steeds met mijn load bezig. Ik heb het probleem dat de uitgangs fet vol opengestuurd wordt op het moment dat er geen spanning is aangesloten, omdat de opamp voor de terugkoppeling dan geen spanning meet. Hoe heb jij dit opgelost?
Ziet er weer heel mooi uit!
Je hebt daar al een mooie verzameling van apparatuur staan
die spiraalslang maakt het misschien toch wel wat ordelijker! (qua overzicht enz)
testman
waar rook was, werkt nu iets niet meer
is netjes zo , ik heb dummy 2 ook passief gehad en kon zo 200 watt wegkoelen , zonder fans . alleen de opstelling in het rek heeft een nadeel en word een warmtebuffer en dan loopt het vermogen terug zeker in de zomer. daarom wil ik de fan ook andersom kunnen laten lopen zodat de warmte er voor uit komt.
die slang heb ik ook nog een rol , die zal ik eens zoeken .
heb je er ook een maxtemp beveiliging opzitten ? ik heb een clixon van 165 graden die hem uitschakelt .
mijn dummy1 was ook van mdf maar dat scheurt erg snel en brokkelt af. het is wel makkelijk te bewerken , nu heb ik 9mm multiplex en heb het meteen op maat laten zagen , en bij toeval kon ik uit de overige plankjes dummy 2 bouwen incl koeltunnel .
Op 18 januari 2010 18:12:08 schreef niekski:
hoe "gevaarlijk" is voor de machine om door te duwen?
Doorduwen in welke richting ?
Doorduwen bij het openen kan simpelweg niet doordat het deksel tegen een eindschakelaar aanloopt. En doorduwen van de servo bij het sluiten zal niet gebeuren doordat deze op de goede afstand is ingesteld. En na het sluiten keert de servo direct terug in de 'start'positie en schakelt tegelijkertijd ook de doos uit.
Op 18 januari 2010 18:18:39 schreef Pic_beginner:
.. dat kan je toch ook gewoon met een veer doen
Je kunt dit inderdaad ook met een simpel veertje doen .. het nadeel daaraan is dat je als je dan het deksel openschuift direct al weerstand hebt en als je het deksel verder openschuift wordt deze alleen maar groter. Een verassingeffect heb je dan dus niet echt.
electro_freakz
Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

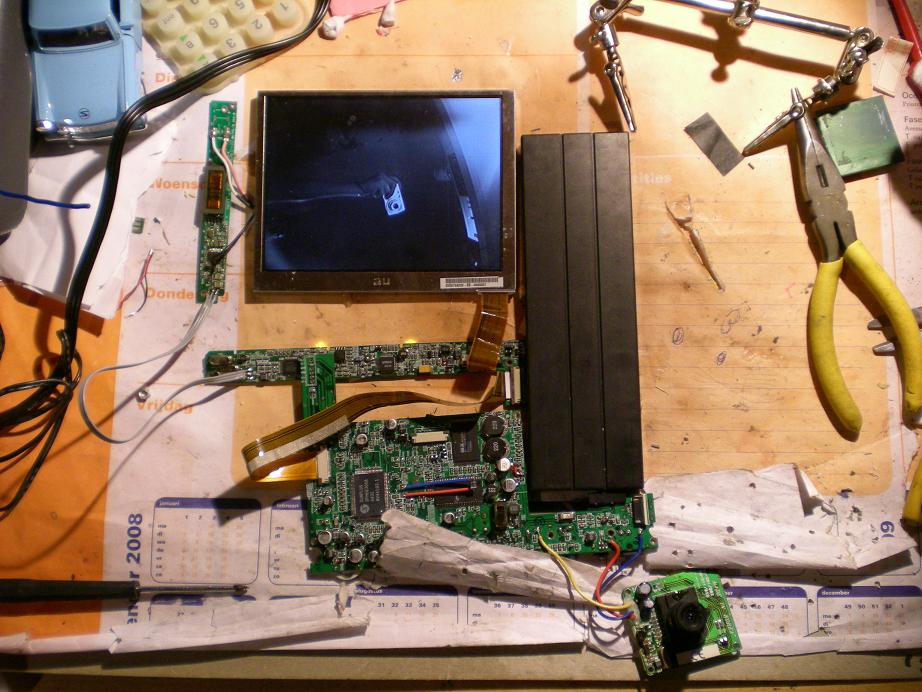

Iets waar ik best wel trots op ben, camerabeeld op een draagbare dvd speler.
natuurlijk die overtollige plastic van de dvd speler af, puntje voor video ingang zoeken, en CCIR camera erop..

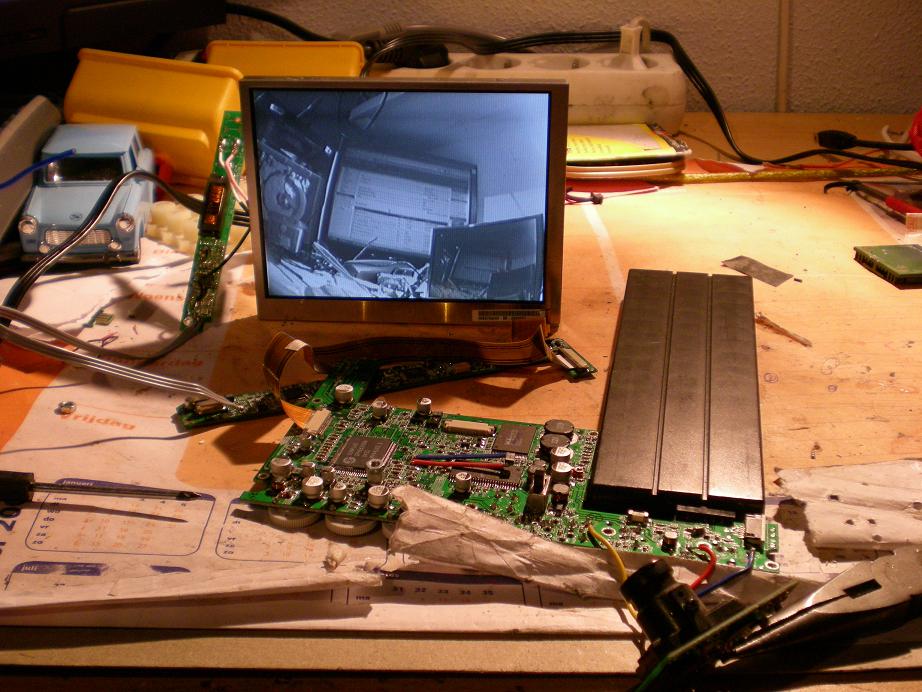

En het totaalplaatje,
en dat alles in een uurtje:D
(natuurlijk terwijl ik van mijn ouders de kamer moest opruimen:+)
@hieronder..
de camera zelf moet nog draadloos worden...
maar dat blijft nog eventjes geheim..
[Bericht gewijzigd door electro_freakz op maandag 18 januari 2010 23:33:51 (11%)]
mr.stijntje
Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag
Nice Electro_freakz! Ik zie niet direct het nut van het feit dat 'ie draagbaar is, maar het kan zó een bewakingscamera worden. =)
@Help, ik denk dat Niekski bedoelde wat er gebeurt wanneer je de klep tegenhoudt tijdens het dichtgaan. Zit er een beveiliging op dat hij stopt als hij teveel kracht moet leveren, of draai je dan je servo naar de knoppen?

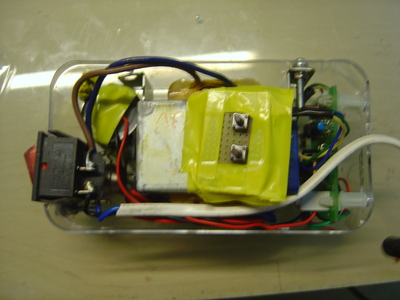

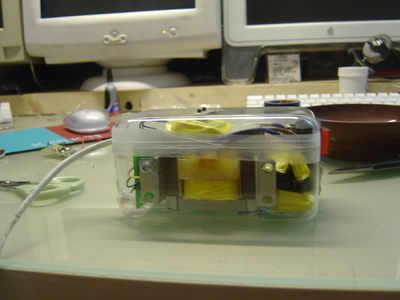

Na lange afwezigheid toch terug iets gemaakt. Iets wat al lang niet meer gepaneerd is: Een moodligt controller
nu eigenlijk zou ik beeter mijn eindwerk maken maar de roep was te groot

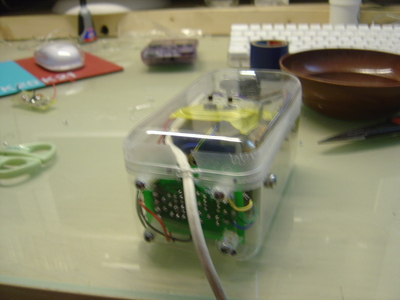

10 punten voor wie kan raden in welke behuizing hij zit
de witte draad is de stroom draad
de schakelaar zit scheef

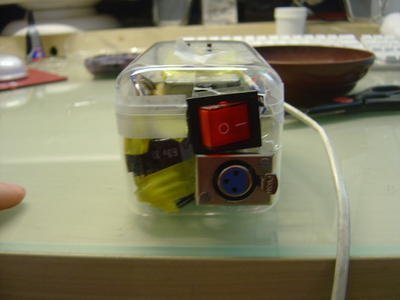

De xlr is de uitgang
zoals je kan zien zit i goed vol
Ps: Vandaag was het gele plakband dag
testman
waar rook was, werkt nu iets niet meer
voor de 10 punten , een ferrero rocher doosje ( had er jaren werkbankrommel inzitten ) is de xlr niet wat gevoelig voor afbreken zo , gezien dat zo'n lompe stekker is .
Wat is een moodlicht controller? wat doe het?
@ help, wat zonde van de tijd! wees eens creatief met je kennis.
Ja idd een ferero rocher doos die xlr zit vast met twee vijzen en zit vrij goed vast dus daar geen probleem
@nijhuisr een moodlicht controller (meer bekend in zijn engelse vorm)
is de logische bestuuring van een moodligt. Dit is'in zijn simpelste vorm zo een led verlichting die van kleur verandert
Op 18 januari 2010 18:34:16 schreef Technojunk:
[
In de opstelling, even mijn zelfbouw elektuur 1982 voeding even bij 12V 3.2A getest, met een wisselende belasting á 1KHz:
ik heb ook zo een voeding wel ja het binnen werk
[Bericht gewijzigd door bramsky op dinsdag 19 januari 2010 01:01:04 (33%)]
