Heb je al bedacht hoe je die golfvormen gaat opwekken? Met alleen een AVR gaat dat niet lukken, zeker een sinus met een flinke frequentie niet, aangenomen dat je het over een standaard 8-bit RISC controllertje hebt. Ik denk dat je voor zoiets toch al snel bij een high-end DSP uitkomt, of een redelijke berg analoge hardware of digitale logica.

Je zou natuurlijk een stuk RAM kunnen vullen met de golfvorm, en dat met een RAMDAC of zo gaan reconstrueren.

Een alternatief zou een door de AVR gegenereerde klok kunnen zijn, die je met een phase-locked loop met een instelbare deler in de feedback vermenigvuldigd, en dat signaal gebruikt om weer een golf van te maken. Driehoeken, zaagtanden en blokken zijn vrij simpel, maar ook daarbij zijn sinussen weer een stuk moeilijker.

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken

urg! *Bonk*
dat is een heel mooi frontplaatje... graphic LCD?
echt zo'n ding dat ik later (ooit) ook wil kunnen maken...

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

DDS, heb ik al ik ga voor 5MHz met een nauwkeurigheid van 1mHz
sinus en blokgolf heb ik dus al, pulstrein wordt met de µC gemaakt. zaagtand is voorlopig nog een misterie.

[Bericht gewijzigd door chrome op maandag 29 maart 2010 18:55:10 (13%)

Op 28 maart 2010 20:23:32 schreef Erelce:
werkt die BL dimming goed?
...

Aangezien ik geen held ben met transistors heb ik gewoon wat aan het proberen geweest, deze methode bleek perfect te werken.

De ledbak word een klein beetje warm maar niet té warm, uiteindelijk wordt er een 20Watt verstookt in het bakje.

De behuizing van de klok is een BTichino "Tafeltoestelhouder", zeg maar opbouwdoos om op tafel te zetten.

geen zaagtand uit je dds? Welk ictje gebruik je?

Zal ik anders een nieuwe thread maken?
Kan namelijk de hulp wel gebruiken.

en de dds is een ad9835

Doen! Ben benieuwd naar je ontwerp ;)

Oké *knip* even wachten op de mod's

Maar ook weer een projecktje van mij.

Het is de print van mijn Time lapse shooter.

http://www.electronicavantinus.nl/Uploadedtfiles/SNC00867.jpg

De verplichte onderkant

Edit: Schrik niet deze print is nog op de press and peel manier gedaan. Mijn volgende printen ga ik maar eens belichten, want dit is het toch niet.

Edit: @Brandon, Die zitten onder de Pic.

www.tinuselectronics.nl Because DIY Electronics Matters!!!!

Chrome: Dat is een mooie!

tinus016: Ben je de twee condensatoren niet vergeten voor de kristal, of is dat niet nodig.

Volgens mij zitten die onder het IC;)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Op 29 maart 2010 21:23:08 schreef tinus016:
Mijn volgende printen ga ik maar eens belichten, want dit is het toch niet.

Daar ga je in ieder geval betere resultaten mee verkrijgen, eens je de techniek onder de knie hebt. Het vergt wat testwerk in het begin, vooral dan om de belichtingstijd goed te krijgen. Maar eens dat achter de rug is, is de rest louter routine.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Sine

Moderator

tinus016

Tipje van flipje ...

zet er de volgende keer ook een switchmode converter op voor de voeding van je cam, dan zit je daarmee niet met accu's / batterijen te klooien.

http://www.uploadarchief.net/files/download/afb0184.jpg

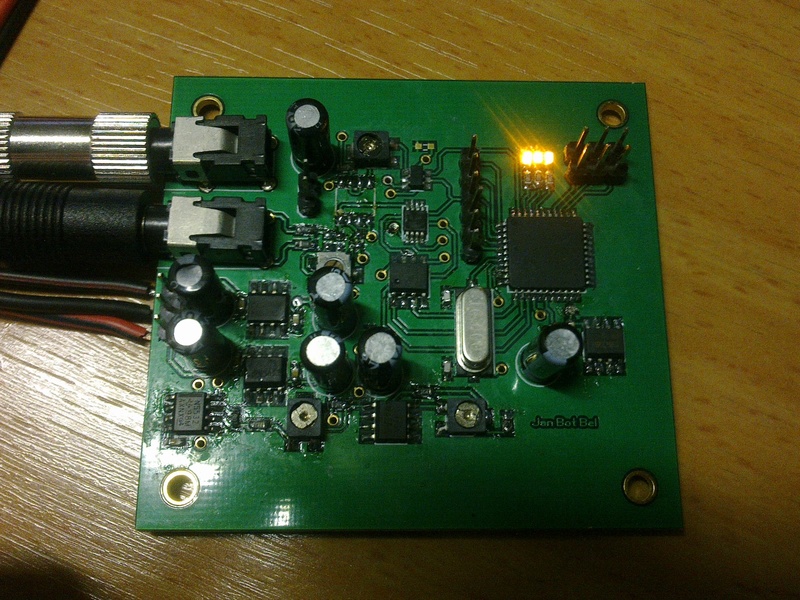

Het is een print die muziek via een ADC inleest en vervolgens in een 4Mb grote flash chip zet. Deze muziek kan ook weer vanaf de flash chip worden doorgegeven naar een DAC.

De maximale muziek lengte is afhankelijk van hoe hoog de sample frequentie is.

Mijn printje is in staat files af te spelen van 8 bits aan 30Khz.

Als men de pootjes van de header rechtsboven op de print door verbind, dan kan met 3 verschillende geluiden afspelen. Met een speciaal soort logische aaneenvolging van het doorverbindingen is het mogelijk files te wissen en opnieuw op te nemen.

Hij doet dienst als bel voor de achterdeur en voordeur.

PC is nu eindelijk af..

code:


waterkoeling setje van highflow
Nieuwe harddisk (250Gb)
Window in case
Nieuwe bekabeling
Nieuwe case voeding
Homemade temp sensor
Led verlichting (RGB)
Nieuwe DVD writer

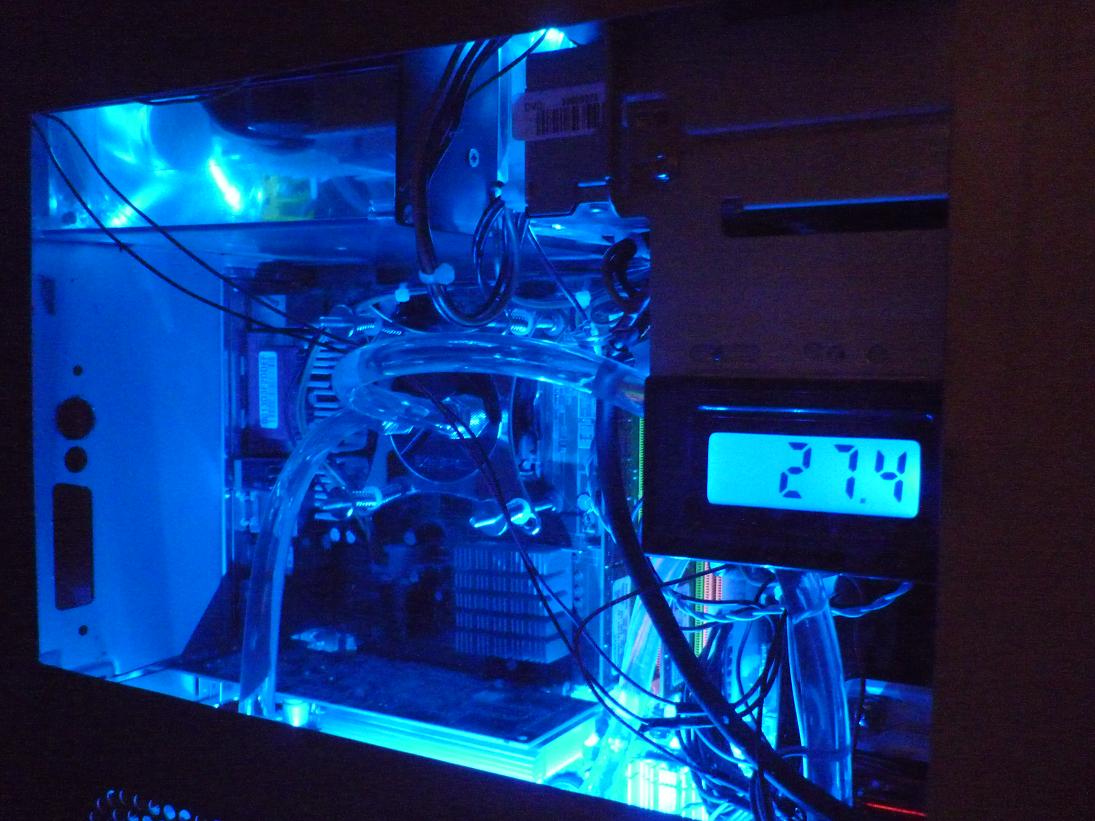

http://www.uploadarchief.net/files/download/p1000333.jpg

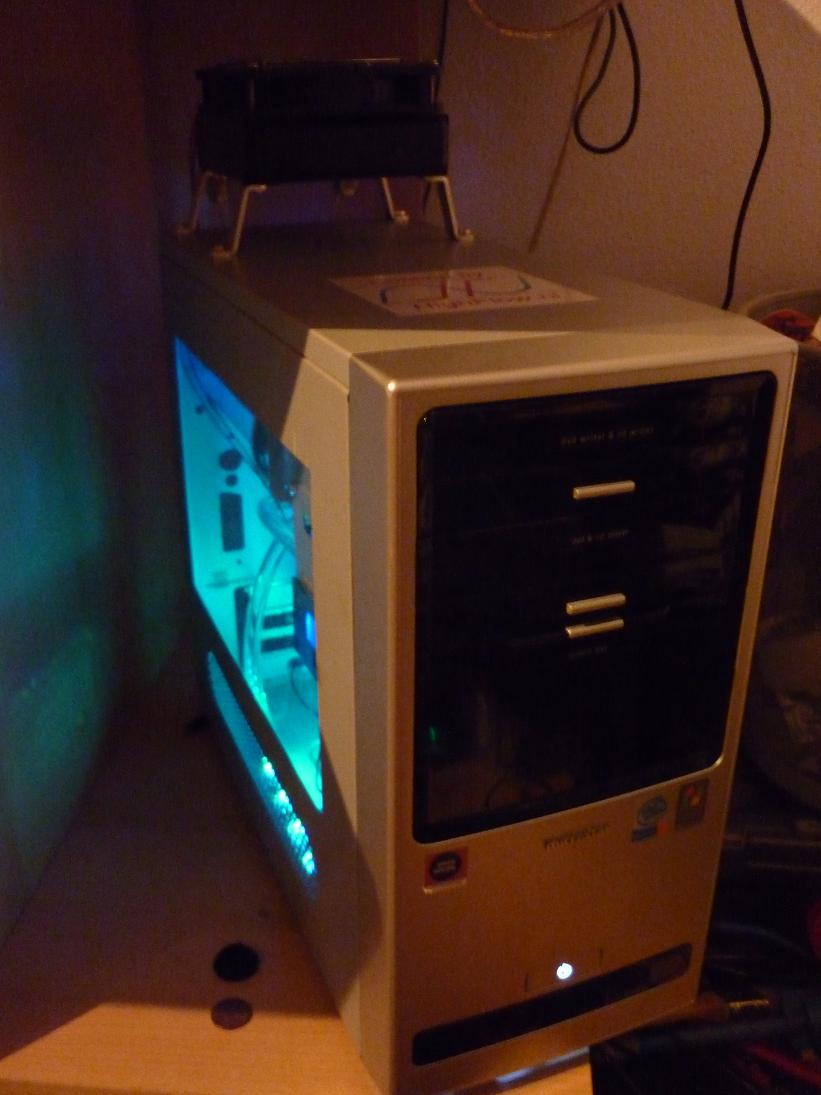

http://www.uploadarchief.net/files/download/p1000335.jpg
Alleen de kabeltjes nog een beetje wegduwen..

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Is 250GB tegenwoordig niet weinig om nieuw te zijn?

True story bro!
free_electron

Silicon Member

250Gb ? das een dumppartij... er wordt niks meer geproduceerd beneden de 500.. en die zijn al aant uitsterven.

enfin, hopelijk lekt die waterbak niet. anders is het pets boem. vooral met de hoofdwaterbak bovenop de netvoeding gemonteerd ...

nog een spoiler erop en 2 fuzzy dice ...

nu we toch over pc bezig zijn. ik heb mijn Altium dreammachine gemaakt. intel DP55GW - i5-750 - GTX260 - 4GB ram en Win 7 Pro 32 erop en 2x 24 inch 1920x1200 monitors. loopt als een trein. bij full 3d spinning van het nanoboard 3000 project is de CPU load nauwelijks 30%.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

@Free_electron: Als het goed is valt dat wel mee. Meestal zit daar een niet-geleidende vloeistof in (zuiver water, of iets olieachtigs).

mooi gedaan e freakz dat zal veel geluid schelen met een waterkoeling erop en veel mensen durven niet aan water in de pc .

overigens is het koelmiddel vaak wel geleidend , daar ben ik al vaker achtergekomen , zeker als het lekt bij de cpukoeler dan loopt het over de videokaart heen . en ik heb gehad dat het mobo niks meer deed door koelwater in het pciexpress slot en stond al op het punt een nieuw mobo aan te schaffen , heb dit toen toch nog weten te fixen met wat contact 390 en een biosreset hij draait nu nog steeds zie maar .

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_2215.jpg

de pomp hangt aan snaren voor trillingsdempen en draait op 7 volt wat al zat is om de cpu op 33° te houden . er zit 5x 1 terabyte in . voor het vullen heb ik er verwarmingskoppelingen opgezet en een ontluchter want vullen met 1 vulopening is niet te doen . gelukkig kan ik koppelingen zo halen bij de bouwmarkt gezien dit tuinslangmaat is . de set verderrest komt wel van highflow .de cpu was 2,8ghz en draait nu op 3,50 ghz .

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_2212.jpg

de kast is mijn 1e hightower en is de enigste ( die ik vond )die de 360mm radiator bovenin kwijt kan en 6 schijven kwijtkan met geluiddemping erin .wel heb ik de irritante blauwe leds bovenin vervangen voor ouderwetse groene en rode leds . de voeding is voorzien van een papst fan ( ipv de chinese zalman prul ) die inblaast ipv uit , daar dit onderin beter is .

waar rook was, werkt nu iets niet meer

Ik snap die investeringen niet. Ik moet naast m'n kast gaan liggen om te luisteren of hij wel aan is en ik heb gewoon (grote) fans. Wel maar 3 harddisks, dus wat minder warmte dan met 5 stuks, maar toch.

Overklokken is het ook niet om te doen, want voor het geld wat die koeling kost haal je gewoon een nieuwere processor.

Krijg hier zo'n vreselijk tweakers-casemod-topic-gevoel van http://www.xs4all.nl/~olie/fok/smilies/Smilies/sadley.gif

If you want to succeed, double your failure rate.

{tweakersmode initiating}

nee toch maar niet :P

{tweakersmode aborted}

Mijn eerst projectje gepost hier:
http://www.plaatjesupload.nl/bekijk/2010/03/30/1269963408-710.jpg
http://www.plaatjesupload.nl/bekijk/2010/03/30/1269963408-711.jpg
en natuurlijk de onderkant, let niet op de rommel ;) (wie heeft dat trouwens verzonnen, de onderkant showen??:P
http://www.plaatjesupload.nl/bekijk/2010/03/30/1269963408-722.jpg
linksonderaan is een brandplek te zien. dat komt omdat ik bij het testen een kortsluiting mat. ik heb alle voedingsdraden doorlopen om de kortsluiting te vinden, maar daar dacht ik niets raars te vinden... toen vermoedde ik de 7805 die misschien kapot was, net als een paar elko's. na het loshalen nog steeds kortsluiting gemeten, dus toen extra goed gekeken en het lag toch aan een draadje.....

Wat is het?
Het is een controllerprint voor mijn kamer(sfeer)verlichting. Maar het heeft ook extra functies die later misschien van pas gaan komen:

- 3 open emitter outputs (TIP127), voor mijn common cathode RGB-parspot
- 1 open drain output (TIP122), voor een witte ledstrip die boven mijn deur hangt.
- 2 indicatieleds, vrij te programmeren voor iets (power-on bijv.)
- USART in/uitgang, op Frits Kieftenbelt's manier, voor latere domotica opties.
- bijbehorend een 20Mhz kristal, voor het gladde verloop van de USART-opdrachten
- miniatuurluidsprekertje
- en niet onbelangrijk: een zekering, en een spanningsregelaar!!:)

ik ben nog van plan om er een TSOP1736 op te zetten, voor RC5 bediening. misschien schieten er later nog meer ideëen te binnen, daarvoor heb ik (voorlopig) nog extra expirimenteerprint voor opengelaten. Hebben jullie misschien nog ideëen??

Misschien maak ik nog een filmpje met de schakeling in werking (want het werkt natuurlijk XD)

Op 29 maart 2010 22:25:25 schreef Sine:
tinus016

Tipje van flipje ...

zet er de volgende keer ook een switchmode converter op voor de voeding van je cam, dan zit je daarmee niet met accu's / batterijen te klooien.

Bedankt voor de tip! Ik zal hem op de nieuwe print mee nemen want ik ga deze print denk ik toch even overdoen.

www.tinuselectronics.nl Because DIY Electronics Matters!!!!

Op 30 maart 2010 20:28:45 schreef loopycoaster:
Mijn eerst projectje gepost hier:
[afbeelding]
[afbeelding]
en natuurlijk de onderkant, let niet op de rommel ;) (wie heeft dat trouwens verzonnen, de onderkant showen??:P
[afbeelding]

Bij de bovenkant keek ik nog vrolijk ;)

Kun je de componenten niet iets gunstiger plaatsen zodat je niet zo van hot naar her hoeft met al die draden?

En mis ik de 100nF C'tjes, of miste je gsm-camera die?

If you want to succeed, double your failure rate.

Op 30 maart 2010 21:35:11 schreef tinus016:
[...]

Bedankt voor de tip! Ik zal hem op de nieuwe print mee nemen want ik ga deze print denk ik toch even overdoen.

Sorry, voor de interruptie op show-your-projects, maar hiermee moet je een beetje uitkijken: Het is lastiger dan je denkt. Mijn Nikon 5600 is een lullig klein cameratje, maar trekt zo nu en dan absoluut niet-lullige stromen. De Nikon adapter is ontzettend duur, maar dan ook gemaakt om die enorme stromen te kunnen leveren.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
