Op 27 september 2010 16:42:49 schreef Sine:
Ik zie die tien kathode transistors ... hoe schakel je de anodes ?
Die tien transistoren zijn voor de anodes. Iedere anode wordt met een pnp en een npn tor aangestuurd. En het klopt dat je dan 5 anodes hebt, 4 nixie buizen en de seconden neon lampjes. De lampjes zijn op het '1' digit mee gemultiplexed zodat de seconden in dezelfde routine als het display kunnen worden gestuurd.
De kathodes worden geschakeld met een mooie russische K155, deze is pin-compatible met de 74141.
Mooi werk mbbneon! Ziet er goed uit!
Waar heb je de voeding gebouwd? SMD op de achterkant van deze print, of op een andere print die niet op de foto staat?
Bij mijn VFD wekkers werkt de netsynchronisatie ook vrij aardig, maar als je net als ik toch een processor met wat vrije ruimte en een vrije ingang hebt is DCF een mooie toevoeging.
Het is misschien even tricky met code kloppen maar daarna heb je er veel gemak van.
Mijn twee wekkers hangen overigens samen aan één ontvanger, dat werkt hier prima.
hoeveel laagjes kunnen we nog verwachten?
ziet er goed uit, categorie "kwijl".
Golden Member
minstends nog een, want er zitten pinnen op.
Andere vraag: wat wordt 't in <vul hier pros' style een oude germaanse god naar smaak in>'s naam?
Dat is weer een andere kijk op een "Multilayer PCB"
Op 27 september 2010 19:54:15 schreef Buzz:
Waar heb je de voeding gebouwd? SMD op de achterkant van deze print, of op een andere print die niet op de foto staat?
Ik heb bij mijn eerdere post een foto van de voeding toegevoegd. Deze is op een aparte print gemaakt, ik had hem namelijk al liggen sinds ik ben afgestudeerd (heel wat jaren geleden, oef!). Een leuk detail is dat ik de klok ben gaan maken omdat mijn vriendin de nixie buizen in mijn la zag liggen en hier heel graag een klok van wilde hebben. Anders hadden ze misschien nog jaren in mijn la gelegen.
Ik vind je VFD klokken heel bijzonder uitgevoerd, zo'n vorm ben ik niet vaak tegengekomen.
Damn, das een mooie sandwichconstructie!

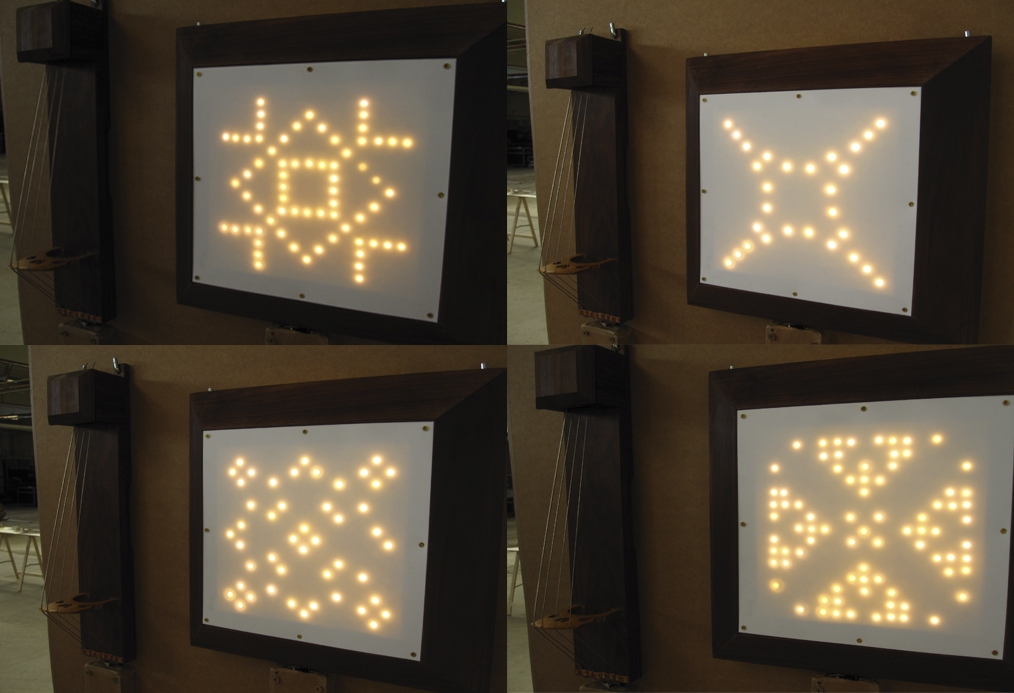

Mijn project, een deurbel met 4 verschillende tonen en led-patronen.
na lang stoeien was het uiteindelijk toch gelukt, en ik heb de beoordeling gehaald (design academy)

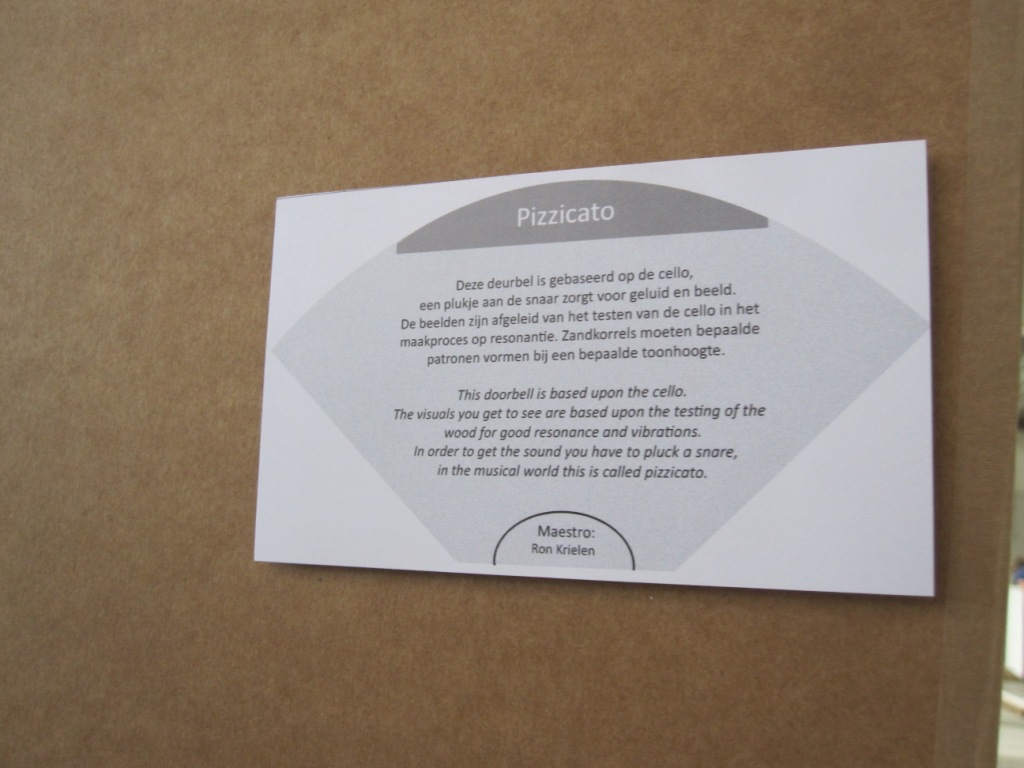

Naambordje tentoonstelling: http://www.uploadarchief.net/files/download/img_6326%20-%20kopie.jpg
Filmpje van hoe hij klinkt:
http://www.youtube.com/watch?v=IZeywX4E7hQ

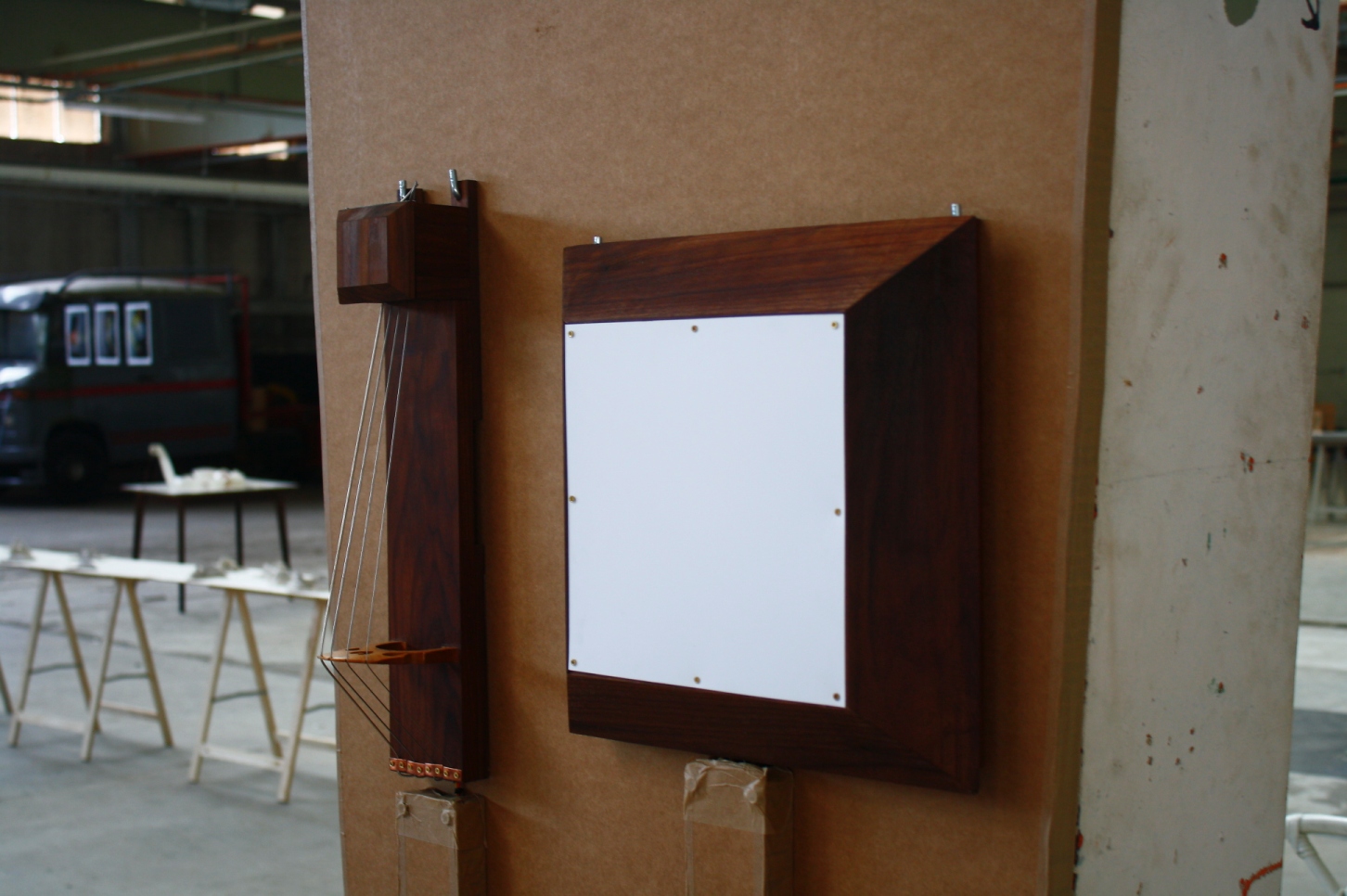

Grote foto's:
http://www.uploadarchief.net/files/download/deurbel%20samen.jpg
http://www.uploadarchief.net/files/download/_mg_6196%20-%20kopie.jpg
Tijdens de dutch design week in eindhoven is onze tentoonstelling gedeeltelijk te zien in het muziekgebouw frits philips.
leuk bedacht, mooi uitgevoerd. Er had van mij alleen wel wat meer opbouw in de 'afbeeldingen' mogen zijn.al is het maar een fade aan en uit, gelijk met het geluid bijvoorbeeld. Verder erg mooi.
Wat heb je gebruikt voor die witte plaat? is dat lexaan of plexi?
Bijzonder gaaf!!
Buiten dat het eindelijk iets anders is dan "Eine kleine Nachtmusik", vind ik ook de uitvoering heel mooi.
Heb je natuurlijke cello tonen opgenomen, of zijn die met een sythesiser gemaakt?
joke modus on:
Enig nadeel is, dat het een slecht hoorbare deurbel is voor een cellist
/joke modus off
Het lijkt me overigens iets dat ook heel mooi is te doen met dat nieuwe 'elektronische inkt' materiaaal als display (Ik kan even niet op de naam komnen). Je krijgt dan zwarte 'zandkorrels' op een witte achtergrond. Je zou dan ook de structuur van de patronen fijner kunnen maken.
@MAH:
Wat jij suggereeert heeft heel wat meer nodig dan een microprocessor
Moderator
Wat jij suggereeert heeft hwel wat meer nodig dan een microprocessor
Amper ... met een pwm uitgang ben je er al .. dit kan zelfs nog geheel in software.
Maar ook met een paar opampjes kan het prima.
Ook een fading en een rush-in (bijv. vanaf random) van het patroon?
Ik dacht dat MAH het patoon ook wilde laten bewegen
[Bericht gewijzigd door Tidak Ada op zondag 3 oktober 2010 11:29:59 (33%)
ochnee, daar kan je met een klein uCtje ruim toe. Ik zou het passend heben gevonden als het figuur weer afneemt in licht wanneer het volume afneemt. Maar nu bekijk ik het filmpje nog eens en blijkt het volume ook niet af te nemen.
Ben ik overgens wel benieuwd wat er gebeurt als er 2 snaren tegelijk worden geraakt.
@MAH:
krijg je een andere resonantie, dus niets denk ik,...
Mooie "bel"!
Late reactie: mbbneon, heb je een schema van dat voedinkje voor me? Ik zoek iets beters dan wat ik nu heb. Is ie op te voeren naar 350V eigelijk?
Golden Member
Ik weet niet of die deurbel praktisch is als deurbel, maar het ziet er wel heel mooi uit.
Ook leuk dat naambordje: mensen die zowel Engels als Nederlands kunnen lezen krijgen meer info
MAH,
Nee, ik dacht dat je bedoelde dat de figuren moesten veranderen van vorm. Maar je bedoelt alleen daat lichtintensiteitlangzaam opkomt en aan het eint weer uitdooft.
Heb je op natuurkunde ooit wel eens zo'n resonantieproef gehad met een soort banjo-viool?
Als je dan de snaar aanstrijkt met een strijkstok en er ligt gruis (zand oid) op het trommelvel, dan zie je ook die figuren verschijnen, veranderend met toonhoogte en luidheid.

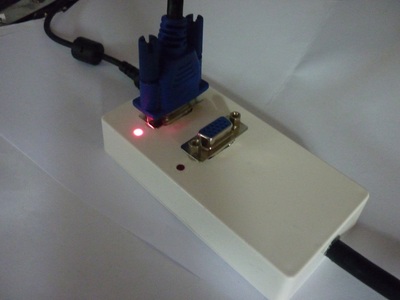

VGA Data Switch.
Het enige wat deze switch doet, is het omschakelen van datalijnen vanaf de PC naar 2 andere schermen
Wat betekend, is dat ik op mijn simpele NVidea 6200 2 schermen om en om kan aansluiten.

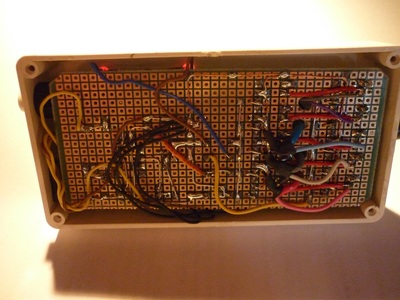

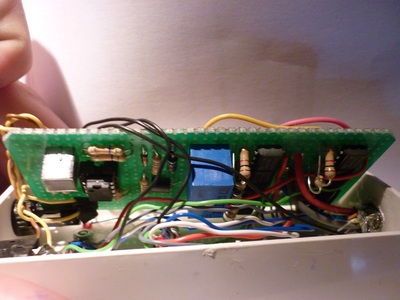

Er zit niet veel in, een LM741, wat rand componenten, een relay en 10 optocoupler om de signalen te schakelen.
Er gebeurt zo vaak dat er iets gepost wordt zonder er iets erbij te zetten, met alleen een foto.
Daar wordt dan niks van gezegd??
weer on topic!
[Bericht gewijzigd door electro_freakz op maandag 4 oktober 2010 17:43:44 (51%)
hier stond iets onnozels
[Bericht gewijzigd door Jochem op maandag 4 oktober 2010 10:39:13 (81%)
oh, dan lag het vanmorgen toch niet aan mijn ogen... die zaten nog half dicht, ik dacht... kijk straks nog wel een keer.
Maar inderdaad:
Dit is een show your projects topic.
Geef aub minimaal aan korte omschrijving wat je project doet en vooral niet te vergeten HOE..
Haha, ja, ik had dus ook nog even een dikke maandagochtend-dip
Ik dacht dat ik in VGA op "zwart" zat te lezen.
Silicon Member
Op 25 september 2010 21:24:45 schreef Ghole:
Het begin:
[afbeelding]Uit topic:
http://www.circuitsonline.net/forum/view/70456/2Test setup:
http://www.youtube.com/watch?v=_mkO6cn8ih8&feature=relatedEn het resultaat nu met iPhone interface:
http://www.youtube.com/watch?v=WH1ZIqkPZmo
verrek wie maakt die mooie drukknopschakelaars met led erin voor wandmontage ?
Haha, OP school hebben we van die kastje met zo'n vga splitser, nu weet ik ook wat er in zit..
