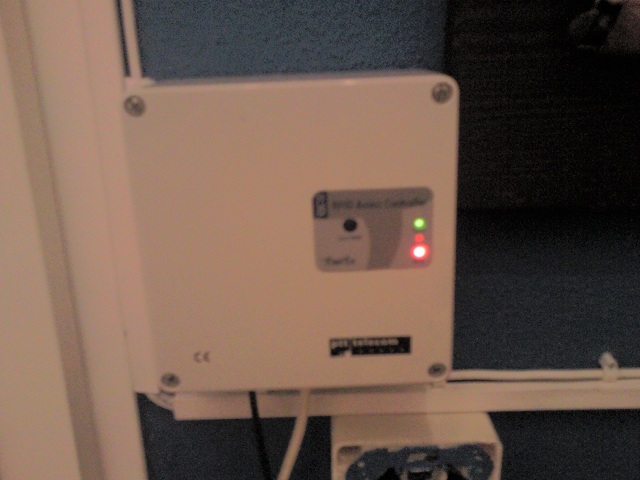

K heb vanmiddag de tijd om gekregen met een RFID printje
de bedoeling is om men kamer te kunnen afsluiten met zo een ding.
heb vanmiddag het besturingsgedeelte gemaakt
binnenkort alleen nog een slot kopen.
T is nu nog allemaal een beetje gammel, maar t is puur om te kijken of alles naar behoren werkt(y)
stelt niet veel voor,

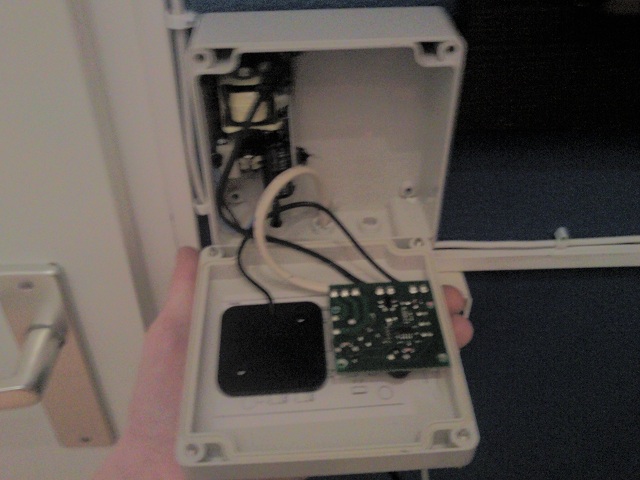

Schakelende voeding
bestuuringsprint (Grote C)
en een spoel als antenne
Lang leve GSM camera's
Nu nog ervoor zorgen dat 'kwaadwillenden' niet gewoon een stuursignaal op die mooie losliggende kabeltjes kunnen zetten... Of zit dit kastje aan de binnenkant van de deur?
Ziet er netjes uit, mooi gerecyclede behuizing, alsof het ervoor gemaakt is.
Lijkt me niet dat het aan de binnen kant zit, want als je dan weg bent kan je er niet meer in. Ja, via een raam met een lader misschien maar das ook niet echt handig.
Op 18 februari 2011 14:03:07 schreef Tidak Ada:
Nee, juist voor rechtshandigen, want daarin houd je je meetpennen en soldeerbout vast, terwijl je aan de knoppen draait
Je hebt inderdaad gelijk, ik had het zo nog niet bekeken.
Om die reden is de 'rechterhandregel' van kracht:
Rechtshandigen maken (of kopen ) best een voeding met de regelknoppen links van de display's.
Golden Member
Ach, ik ben rechtshandig maar ik soldeer net zo makkelijk met links als rechts maar ik ben niet zo handig als jullie want ik hou in iedere hand een meetpen. Hoe doe je dat meten met twee pennen in een hand en tegelijk ook nog een soldeerbout erbij Oh, nu snap ik het, daarom zijn meetsnoeren natuurlijk van siliconen gemaakt

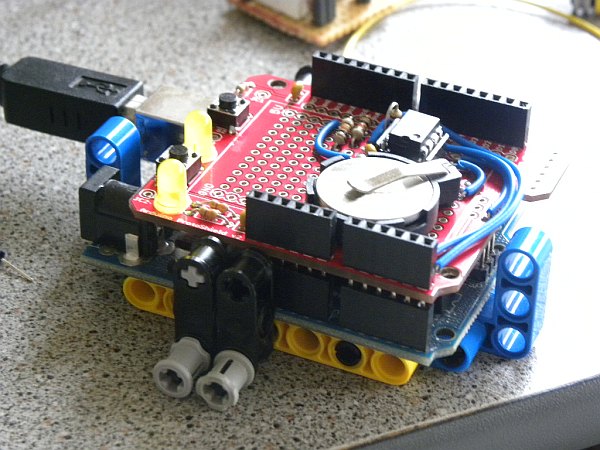

mijn real time clock voor arduino

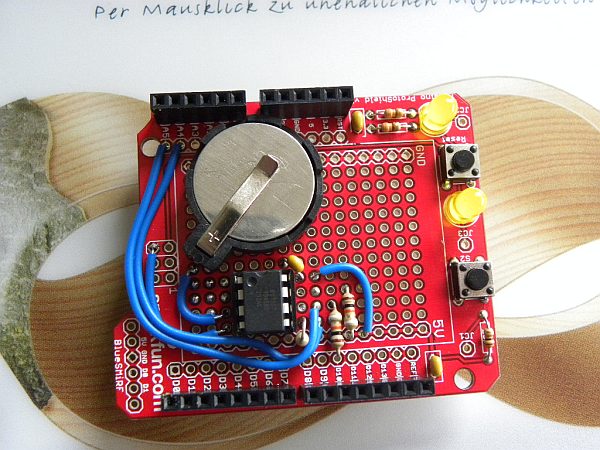

bovenkant

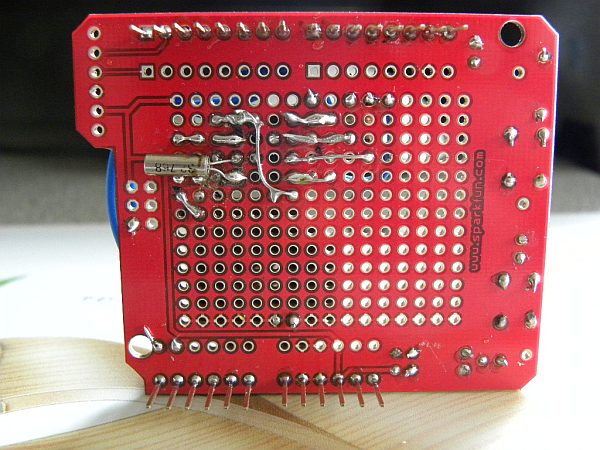

onderkant
RTC op mijn arduino
bron: tronixstuff.com
voor de gene die het schema willen het staat in de link onder aan
http://tronixstuff.files.wordpress.com/2010/05/ds1307exampleuse.jpg
waarom heb je dat kristalletje op de onderkant gezet?
Dat is een horloge Xtalletje voor betere nauwkeurigheid
(en natuurlijk haalt het ook wel de show-factor omhoog )
Op 19 februari 2011 20:10:05 schreef MAH:
waarom heb je dat kristalletje op de onderkant gezet?
om storingen te vermijden
anders ging de klok veel te snel

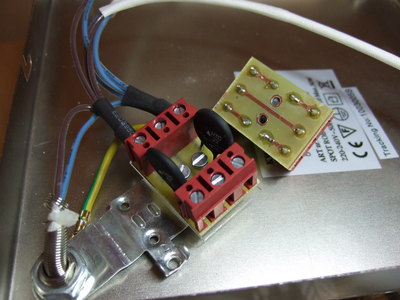

Een miniprojectje van mij: NTC inschakelvertraging voor mijn GU10 halogeen lampen. In totaal 3 modulen gebouwd hier 2 samen op de foto.

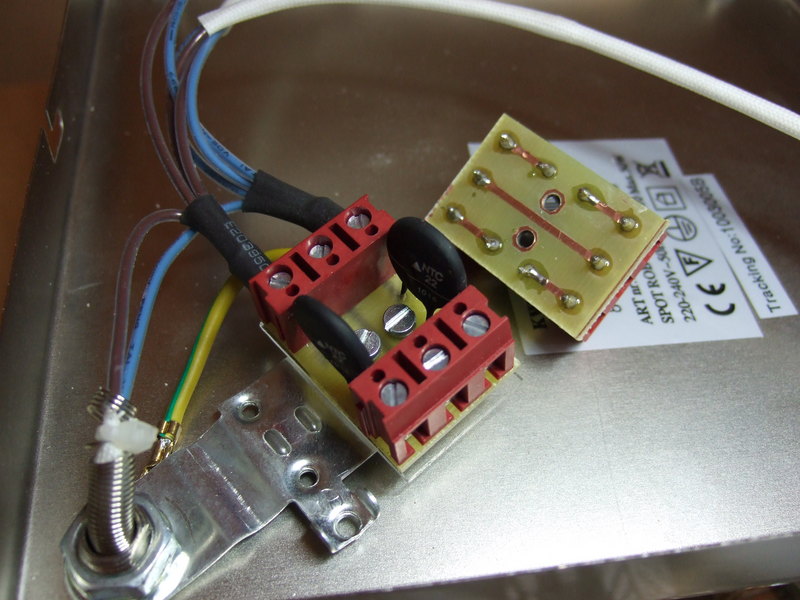

Het is 2 X een 22Ohm NTC geworden. Ik had er liever 1X grootte orde 50 Ohm in gestopt maar die was niet te vinden. NIet zo goed zichtbaar op de foto is dat er een 3 mm plexiglas plaatje onder zit ter isolatie van het metalen frame van de lamp.
Gebouwd naar aanleiding van het erg frequent stuk gaan van de lampjes meer hierover ondermeer in dit topic: http://www.circuitsonline.net/forum/view/92584
@Sine,
Het aarddraadje zit er inderdaad aan. De bevestigingsblokjes hebben een 7.5 mm pitch dus de schroeven zitten effectief verder van de spanninsvoerende leiding dan het op het eerste zicht lijkt (3 mm).
[Bericht gewijzigd door duffel op zondag 20 februari 2011 13:34:08 (13%)
Moderator
Als je het aard draadje er maar aan knoopt, ik vind die schroeven eng dicht bij spanningsvoerende delen zitten.
Ik heb me ook maar eens een fatsoenlijk apparaat gemaakt om kunststoffen te buigen:
Voor de opzet --twee vierkante, watergekoelde buizen met daartussen de gloeidraad-- heb ik me laten leiden door iets soortgelijks dan een ander CO-lid postte, en dat ik langs geen kanten meer kan terugvinden...
Golden Member
Pro, kan je, om ons niet een minderwaardigheids complex te bezorgen, ook eens iets lelijks laten zien
Er mooi gemaakt. Handig.
Als ik je daar plezier mee kan doen: de voeding van het ding.
Een dikke trafo, die primair geregeld wordt met een dimmer.
Moet nog afgewerkt worden...
Het is een analoge klok met LEDs ipv wijzers. Hij loopt synchroon aan de netfrequentie. De bedoeling was eerst alleen IC's uit de 74serie te gebruiken maar ik kreeg geen fatsoenlijke frequentie deler gemaakt met ripple counters dus het zijn PIC16F628's geworden. Voor dit projectje ook maar eens een PICkit2 gekocht, want elke keer als ik wilde programmeren me desktop aanzwengelen had ik geen zin meer in ( bureau is te klein en heb CRT monitor bij me desktop).
Er zijn heel wat uren in het solderen gaan zitten en vandaag is hij dan eindelijk af Ik geef toe de onderkant is een chaos
In het filmpje loopt hij 10x zo snel omdat ik niet van wachten hou (sorry dat hij op zijn kant is gefilmd)
Filmpje:
http://www.youtube.com/watch?v=tTYLkpKiwKE
Wat raar dat de minuten niet verspringen als de secondewijzer boven is. Maar ziet er verder wel gaaf uit.
Edit: Excuus, dat was een minder snuggere opmerking
[Bericht gewijzigd door Hagdos op zondag 20 februari 2011 16:41:35 (21%)
Hagdos, hij zegt net dat het filmpje op zijn kant ligt...
Op 20 februari 2011 15:17:35 schreef TheBasher:
PIC16F628's
Meervoud? Voor een klok?

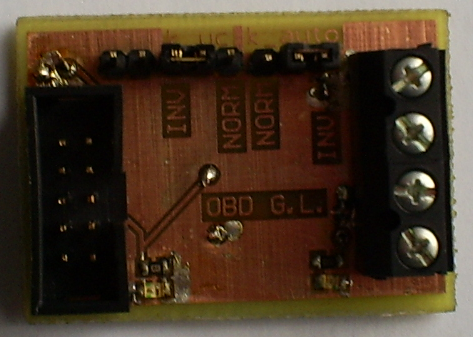

Ik heb altijd al het idee gehad om m'n auto eens uit te lezen en heb het volgende printje bij gemaakt.
Het gaat hierbij om een zogenaamde K line, een bidirectioneel communicatie aansluiting.

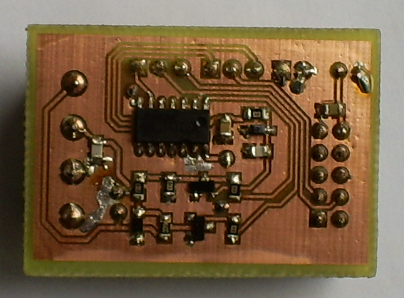

Op het printje zie je ook nog een ic zitten. Dat is de HEF40106. Die heb ik gebruikt omdat ik niet zeker wist of een hoog signaal een '1' is of een '0'. Ook het inlezen kun je inverteren.

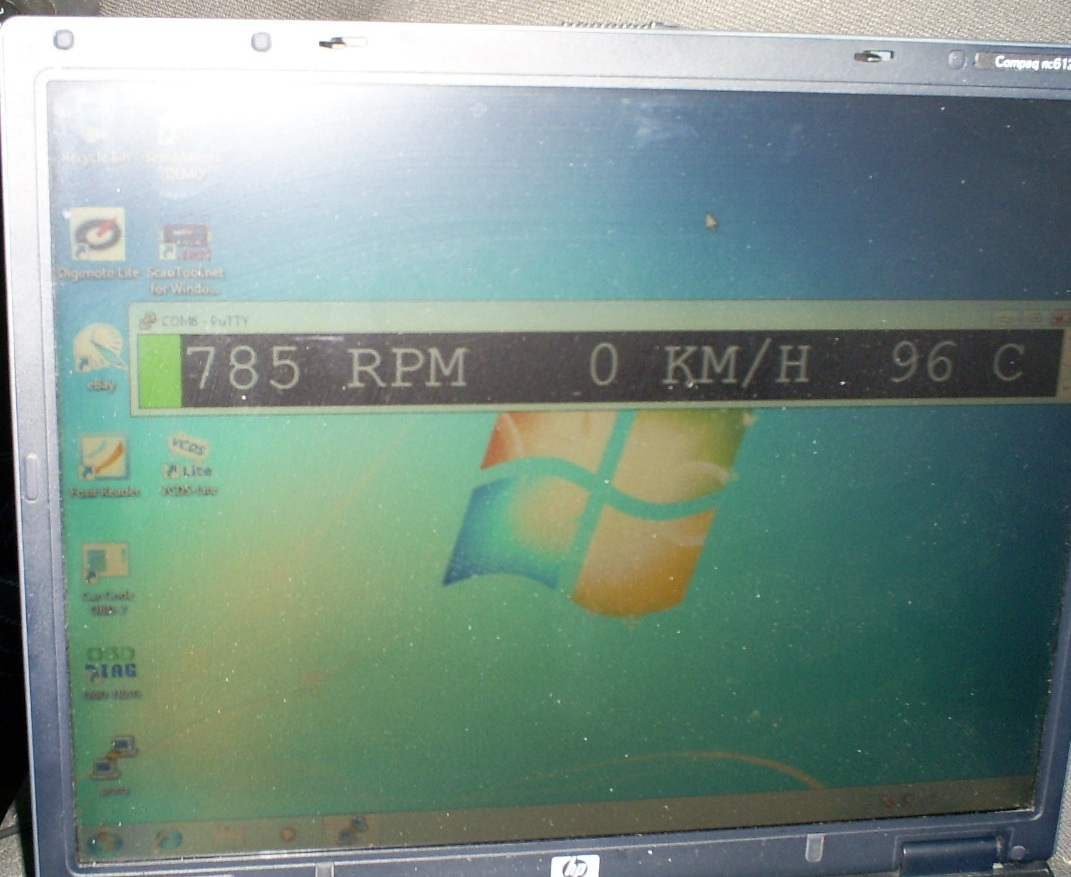

Foto van putty (hyperterminal), waarbij ik het toerental, snelheid en temperatuur uitlees.
Er zat heel veel werk in om het protocol uit te zoeken en te implementeren, ook de timing is belangrijk. Hier ben ik een paar (lange) avonden en een weekend mee bezig geweest.
Meervoud? Voor een klok?
Ja heb er 3 opzitten voor elke ring 1 PIC. Heb behoorlijk wat IO
nodig.
Elke demux heeft 4 databits en een enable welke ook wordt aangestuurd door de PIC. Per cirkel : bit0,bit1,bit2,bit3,enable1-15,enable16-30,enable31-45,enable46-60.
En een puls ingang waar hij op telt.
Moderator
Misschien tijd om eens te kijken naar IO-expanders zoals een simpele 74HC595?
Moderator
Jep, schuifregisters zijn je viend,
En als het echt zonder uC had gewild dan was dat daarmee wel gelukt, ik heb dit ooit zonder uc gebouwd :
Het oorspronkelijke idee was om met een en logica IC's de demuxen aan te sturen, maar de ripple counter werkte niet mee en had nog genoeg PICjes op de schap liggen. Had een lading 7408 , 7400 en 7432 besteld met wat 74hct4040's. Verder geen IO expanders die ik op voorraad heb. Maar zal in het vervolg eens kijken naar schuifregisters, bedankt voor de tip.
Ziet er ook vet uit die klok
goedenavond!
wellicht een inspiratie voor anderen, heb voor carnaval een t-shirt gemaakt dat zal reageren op de muziek en de LED's dus op gaan lichten.
foto:
en een filmpje uiteraard:
http://www.youtube.com/watch?v=9ZHGPCqW6sQ
[Bericht gewijzigd door the chat op zondag 20 februari 2011 21:40:00 (33%)
Tip voor ongevallen bestrijding:
Zekering gebruiken. Je wilt geen kortsluiting hebben op een accu. Die draden kunnen goed heet worden.
