ah , een delta voeding , is dat de 0-30v 0-10amp ? die nettrafo kan ook op 240v gezet worden ( dit is afhankelijk van het bouwjaar de 60's modellen niet maar de 70's modellen wel )

er zal bij jou wel een redelijke last op de b16 zitten als deze er al uitgaat met deze voeding aanzetten , het scheelt wel als hij op 0 volt staat ingesteld :)

hou die grote elco's in de gaten , bij mijn delta kwam er ineens een meter hoge rookpluim uit .

waar rook was, werkt nu iets niet meer

Dankjewel voor het compliment, in zulke voeding moet het natuurlijk ook netjes ingebouwd worden.
Deze Delta is omschakelbaar: of 0-35 V bij 0-10 A of 0-50V bij 0-5A.
Ik heb nooit gemeten wat de voeding trekt zonder de vertraging. Ik hoop dat die elco's nog heel lang meegaan, want dat zijn dure dingen (12000 uF, 75V). Het is wel een idee om eens te kijken of mijn voeding ook om te schakelen is naar 240V. Ik heb Delta eens proberen te mailen naar Delta, omdat ik wel geïnteresseerd ben in een schema, maar beide emailadressen liggen eruit (ik krijg een mail terug met status undeliverable).

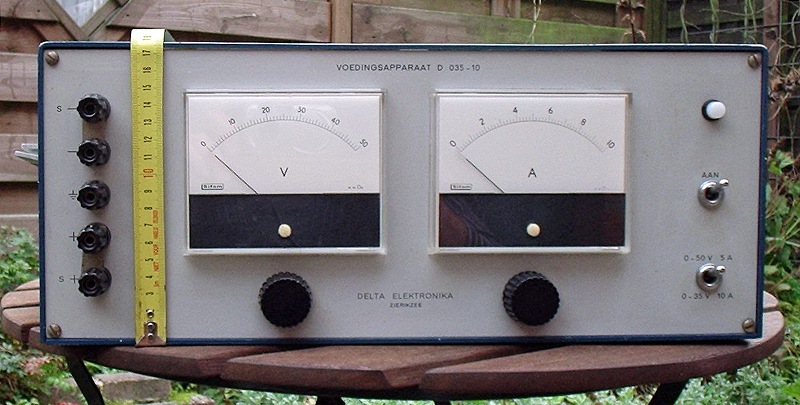

Voor diegenen die een foto willen zien van de voeding zelf: klik
Ik heb hem zelf opgehaald met het openbaar vervoer toen ik hem kocht. Dat was een hele onderneming aangezien het ding zo'n 23 kg weegt.

heb gekeken , maar de delta mail met nl extensie werkt , je moet wel een echt mailadres hebben ( dus geen gmail of liveadres )

overigens heb ik de potten vervangen voor 100v modellen , 20 euro van mp :)

[Bericht gewijzigd door testman op donderdag 6 januari 2011 18:28:26 (24%)

waar rook was, werkt nu iets niet meer
Sine

Moderator

Ik had er al een paar teasertjes van gepost, maar hij is dan eindelijk af, mijn drie voudige 'mini' voeding.

http://www.gigawatts.nl/co/projects/voeding/triple/IMG_0048.JPG

Ik had al een tijdje een enkele, maar voor diverse projectjes naast de werkbank had ik meerdere voedingsspanningen nodig, dus toen ik van iemand dit doosje kreeg zou er een voeding in komen ook.

http://www.gigawatts.nl/co/projects/voeding/triple/IMG_0051.JPG

3x 0-22V 0-1.1A

En dat was best proppen ... ( klik voor groter )
http://www.gigawatts.nl/co/projects/voeding/triple/IMG_0042.JPG

http://www.gigawatts.nl/co/projects/voeding/triple/IMG_0085.JPG

vlnr,
Print 1 : potmeters en displays
Print 2 : DVM
Print 3 : Eigenlijke voeding
Print 4 : Huplvoeding ( +-5V voor regelaar en meters )
Print 5 : Vermogen deel ( zekeringen, brugcellen, mosfets voor schakelbare spanningsverdubbeling, elco's sense weerstanden )

En dat hele stapeltje hangt aan de frontplaat, die bestaat overigens uit twee plaatjes 3mm rood plexi op elkaar, de schroeven zitten verzonken in het 1e plaatje.

Op het printje in het deksel zitten drie DC-DC converters voor de hulpspanningen ( er was geen plaats meer voor twee 6V trafo's )

Dit is overigens mijn 1e bijna volledig SMD projectje ( aangespoord door kif, en omdat het anders gewoon echt niet gepast had ) en daarbij moet je toch echt anders denken dan bij TH.

Totale beginner

Golden Member

Heel erg mooie voeding. Ik had nog een vraagje, waar vind je dat donkerrood plexiglas?

Mvg,
TB

Chic zeg! Hoe worden die segmenten aangestuurd?

pa3gws

Golden Member

Super strak gebouwd Sine petje af. :-)

Ik ben gestopt met roken nu mijn schakelingen nog.

Op 6 januari 2011 20:55:55 schreef Sine:
Ik had er al een paar teasertjes van gepost, maar hij is dan eindelijk af, mijn drie voudige 'mini' voeding.

Mooie voeding Sine, en dat noemt hij mini er zit 5x zoveel elektronica in dan mijn simpele labvoeding :-)

Don't build anything you can't take apart

Op 6 januari 2011 20:55:55 schreef Sine:
Ik had er al een paar teasertjes van gepost, maar hij is dan eindelijk af, mijn drie voudige 'mini' voeding.

Holy Hell!

Rescep-tah! :+

Ongelofelijk knap afgewerkt, heel straf staaltje kunst!

@Sine: Waarom heb je bij de spannings én stroom potmeter een led? Kan hij ook als stroombron werken?

Every machine is a smoke machine if you operate it wrong enough

Ik zit hier al een tijdje naar passende bewoordingen te zoeken, maar die zijn er nooit als je ze nodig hebt.
Dus blijf ik maar kwijlend naar dit meesterwerkje staren...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Op 6 januari 2011 21:25:12 schreef MAH:
@Sine: Waarom heb je bij de spannings én stroom potmeter een led? Kan hij ook als stroombron werken?

Als ik die ledjes zo zonder weerstand zie, denk ik wel dat ie als stroombron kan werken. Dat kan elke voeding met stroombegrenzing uiteindelijk.

Sine: Zeer mooi gedaan. Petje af!

Website -- Slopen is ook een kunst...
fred101

Golden Member

Leuk, als kitje op de beurs in Rosmalen, kan ik er alvast een bestellen ?
Hij is echt ongelofeloos vreselijk fanastisch mooi. Alleen al het feit dat er geen LCD display inzit ;-)
Handig ding. Ik moet tich ook eens zo iets erbij maken. Ik zit nu met 3 losse voedingen waarvan er maar een stroombegrenzing heeft.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
Sine

Moderator

Nou nou heren *bloost* bedankt voor de complimenten ..

Maar zo spannend is het nou ook weer niet, een standaard doosje van grote C met daar een paar plaatjes plexi voor en het koelplaatje is een afgezaagd stuk van het profiel van een oude frequentie regelaar.

Waar vind je dat donkerrood plexiglas?

Ik heb het hier om de hoek bij http://www.daemenkunststoffen.nl/
De 3mm rood transparant die ze standaard op voorraad hebben, daarvan heb ik twee plaatjes op elkaar geschroefd om het donkerder te maken en om de schroeven te kunnen verbergen.

Hoe worden die segmenten aangestuurd?

Met een max1496, daar heb ik eerst een test metertje mee gebakken om eens te kijken hoe die zich gedraagt.

http://www.gigawatts.nl/co/projects/miniDVM/IMG_2420.JPG
http://www.gigawatts.nl/co/projects/miniDVM/IMG_2423.JPG

Maar als het niet zo klein hoeft doet een ICL7107 het zelfde.

Hier met groene displays, mijn originele idee was iedere voeding een eigen kleur te geven ( rood groen geel ) incl de potmeters en stekkerbussen.

Mooie voeding Sine, en dat noemt hij mini er zit 5x zoveel elektronica in dan mijn simpele labvoeding :-)

Mini slaat op het formaat ... er zit eigenlijk niet heel veel meer in dan drie keer mijn enkele mini voeding.

http://www.gigawatts.nl/co/projects/voeding/triple/IMG_0056-1.JPG

Een labvoeding heeft minimaal een volledig van nul af regelbare spanning EN stroom, en dat kost een paar onderdelen, en hulpspanningen enz. En aangezien deze LED paneelmeters wat meer slurpen (ehem) dan de LCD-tjes moest die hulpvoeding ook wat spannender.

@Sine: Waarom heb je bij de spannings én stroom potmeter een led? Kan hij ook als stroombron werken?

Genau, de leds geven aan of de voeding in CV of CC mode staat.

Leuk, als kitje op de beurs in Rosmalen, kan ik er alvast een bestellen ?

Was een mogelijkheid, maar de DVM ic's zijn niet zo heel makkelijk ( zeg maar amper ) verkrijgbaar.

Maar schema's en layouts mag iedereen hebben ( nadat ik ze wat opgepoetst heb .. hum .. )

En displays MOETEN inderdaad licht geven, ik had dit ook met kleine LCD paneelmeters kunnen doen, maar dat is het toch net niet.

Mooi gemaakt Sine en dat is niet omdat het front rood is. Ik denk dat er veel op het schema zitten te wachten om hem na te bouwen.

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift

@sine Mooie voeding(en) heel netjes

ben zelf bezig net het uitvogelen van de attiny2313
(foto's komen nog)

als je maar genoeg kracht zet gaat alles stuk http://www.thortech.nl/

Mmmh raak wel opgewonden van deze plaatjes

guidob

Overleden

Op 6 januari 2011 21:49:19 schreef Sine:
Ik heb het hier om de hoek bij http://www.daemenkunststoffen.nl/

Da's ook niet ver van bij mij vandaan. Ook al gebruik van gemaakt; display in de frontplaat van de preamp. Toen de geboorde frontplaat gebracht met de uitsparing voor het display (vfd). Met afgeronde hoekjes. Toen hebben ze voor niet al te veel knaken een perfect passend plexiglas "glaasje" gemaakt.

http://members.home.nl/baltusg/P4220005.JPG

PS. Moooie voeding!

Mooi gebouwd Sine, complimenten!

@Sine Prachtig, prachtig niet alleen de electronica maar ook de ruimteindeling binnen jhet kastje, dat vergt verregaande planning te beginnen met je printjes. Daemen zit bij mij dan wel niet om de hoek maar dat is wel een adres om even op te slaan. Ik heb nog zo'n zelfde soort klusje als guidob voor zo als mijn preamp af is.

Dit bericht is gepost met 100% gerecyclede electronen.

Mooie voeding.
Dan vallen m'n projectjes echt onder de noemer van prutsen.

Niets is onmogelijk het is alleen nog nooit met succes geprobeerd.
Diamon

Golden Member

Mooi gebouwde en ontworpen voeding. Als deze als kitje beschikbaar komt, zal die hard gaan :P.

O'jah, nu moet Kif natuurlijk met een nog kleiner iets komen :P

Op 6 januari 2011 16:45:56 schreef electrofreak:
(ik krijg een mail terug met status undeliverable).

Keurig gebouwd! Zo horen modificaties te zijn.

Maar over je bovenstaande opmerking: meestal staat er in zo'n mail precies waarom hij undeliverable is. Dat kan je dan ook uitspitten. Iemand anders had het over een spamfilter, maar bijvoorbeeld een defecte MX-record bij henzelf kan ook zorgen voor onbetrouwbare mailafhandeling. Dat soort dingen valt meer binnen het bereik van tweakers.net dus ik zal het bij deze opmerking laten.

P.S. Ook voor Sine mijn petje af (en meteen gebruiken als opvangbakje). Mooi werk!

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
