Zoals sommigen misschien nog weten, heb ik deze kasten staan.

Heb nog 2 bouwpakketjes liggen van MAH (CO labvoeding) en deze wil ik in 1 van deze kasten gaan bouwen (middelste kasten of onderste kasten).
Wat is nu wijsheid, beide voedingen in 1 kast bouwen of toch hun eigen kast. En zou het makkelijk zijn om dan ook een constante 12V@6A voeding tot de beschikking te hebben ?.

Heb nog meer vragen (bv elke ringkern inschakelen via een solid-state relais), mag ik hier een nieuwe topic voor openen of moet dit in het orginele topic voor deze voeding gesteld worden ?

Work in progress:

D'r komen 60 RGB ledjes langs de omtrek om een klok te maken.
De PCBs zijn hopelijk maandag in NL.

Ziet er nu al gelikt uit rew!

Ik ben ook met LEDs bezig geweest, een plafondlamp gemaakt voor de nieuwe aanwinst in mijn familie.

En dan natuurlijk de 8-erkant!

Er zitten een heleboel rode gele en blauwe 20mA felle gekleurde diffuse 5mm LEDs in en 3x 3W warm wit op 700mA. Genoeg om te kunnen zien in de kinderkamer zonder meteen verblind te worden. De ouders zijn er reuze blij mee! Ik mag oom blijven!

Die vis is echt gaaf, mooi gemaakt, kan me voorstellen dat ze er blij mee zijn.

@rew, is dat RVS of Alu ? Ziet er strak uit. Edit, ik zie volgens mij houtnerf.

Op 15 december 2011 14:14:01 schreef fred101:
@rew, is dat RVS of Alu ? Ziet er strak uit. Edit, ik zie volgens mij houtnerf.

Geen van beiden, dat is gewoon ordinair triplex van de Gamma. FSC aluminium viel buiten het budget.

@rew is dat met laser gesneden?

Ja dat is met de laser gesneden. Ik heb "tactische connecties" waardoor dat me niet zo veel kost...

De ledjes zijn volgens de schuifmaat 4.94 mm diameter. De snijmachine maakt een snede van ongeveer 0.1 mm, dus heb ik de gaatjes voor de ledjes ontworpen op 4.84mm. Dit past precies: ze klemmen mooi.

De vier kwadranten passen ook mooi in mekaar. Daar heb ik geen rekening gehouden met de 0.1mm "zaagsnede". D'r zou daardoor dus 0.1mm speling in moeten zitten, maar dat valt helemaal mee, het zit gewoon mooi klem.

De "puzzelstukjes" rand is in essentie: x(t) = 0.8*t - sin (2*t);y(t) = sin (t);
Simpel toch? Die "0.8" is het enige "magische getal" wat deze vorm veroorzaakt.

[Bericht gewijzigd door rew op donderdag 15 december 2011 15:43:52 (19%)

Clever gedaan rew! Ik dacht eerst even dat er in het midden 'losse stukjes' zaten, maar bij vergroting zie ik dat je het heel precies hebt uitgepuzzeld !

Ziet er mooi uit rew!
En het middenstuk is idd prachtig.
Best handig zulke connecties. Ik heb indertijd alles met de decoupeerzaag en printboor op standaard gedaan. En dat waren 168 leds.

Ik lees RGB led's. Heel mooi, maar hoe ga je die klok aflezen?
Bijvoorbeeld rood seconden, groen minuten, blauw uren.
Dan is om 12 uur precies de bovenste led wit. Een seconde later is die dan turquoise en de tweede led rood.
Op zich natuurlijk wel mooi als de secondenkleur door de minuten- en urenkleur wandelt.
Houd je nog rekening met de uren die per uur 5 leds moeten afwandelen?

@Benadski: mooi gedaan.

De vis vind ik geweldig, ik ga hem eens aan mijn 4 en 7 jarige dochtertjes laten zien, misschien kan ik hun interesse wekken!

@fred: ik heb nu al honderd keer gedacht aan de optocoupler kaars gemoduleerd met een ventilator.. ik ga dat echt moeten bouwen. Anders krijg ik het niet uit mijn hoofd

Mooie vis maar is die niet wat fel?

Ik denk dat als je hem zou afdrukken als de 'werkelijkheid', je niet veel van de vis zou zien, behalve de LED's. Bedenk ook, dat het verlichting is, geen ornament.

Ja dat is met de laser gesneden. Ik heb "tactische connecties" waardoor dat me niet zo veel kost...

Heerlijk hè, zulke connecties
Ziet er strak uit, Rew.

En die vis....wat zal het kind blij zijn mooi gemaakt.

De felheid valt wel mee, omdat ik diffuuse LEDs heb gebruikt. De rode krijgen 15mA, de gele 20 en de blauwe slechts 7! De 3 powerLEDs schijnen op het plafond. Er valt direct in te kijken zonder pijn aan de ogen. Het is niet de bedoeling dat het kind meteen lasogen krijgt he! Hij moet dalijk z'n oom helpen met het lezen van de kleine lettertjes op de SMD onderdelen!

Op 15 december 2011 20:16:35 schreef Benadski:
Hij moet dalijk z'n oom helpen met het lezen van de kleine lettertjes op de SMD onderdelen!

@Benadski
Misschien preventief toch een zonnebrilletje.
Echt een gave lamp voor een kinderkamer.
_{Hebben jullie in het park geen personeel nodig?}

@rew: fraai staaltje wisconste!

@nonkel Benadski: en dan te bedenken dat ik als klein joch nog met een nachtkaars naar de slaapkamer moest. Niet thuis, maar wel bij m'n grootouders op het platteland...

Op 15 december 2011 20:21:04 schreef pa3gws:
[...] Misschien preventief toch een zonnebrilletje. [....]

Je hebt van die slaapmaskertjes, die sommige mensen in vliegtuigen plegen te gebruiken Maar dan ziet hij al die demonen toch weer, die juist door dat nachtlicht verdwijnen...

[Bericht gewijzigd door Tidak Ada op donderdag 15 december 2011 21:16:41 (15%)

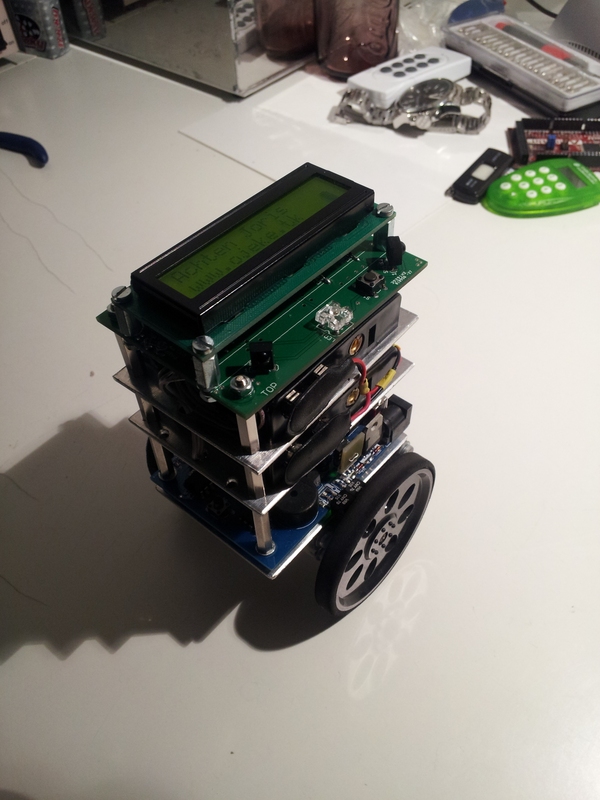

Heb een extra module toegevoegd aan mijn balans robot van een paar maanden terug. extra functies:

- LCD
- RC5 (4 ontvangers zodat ik uit elke hoek goed ontvangst heb)
- Knipper LED
- Omgevingslicht meter (voor dimmen van LCD backlight

Zijn maar wat domme functies, maar kan nu zonder tablet zien wat de accu spanning is, en ik kan hem aansturen met een TV afstands bediening.

De toevoeging werkt via I²C met de oude print.

MVG

Joris

Een projectje van mij Niet super proper afgewerkt maar het werkt en ben ik wel blij om. Ik zou het alleen nog moeten inbouwen maar ik heb niet direct inspiratie. 230V moet ook nog wat afgeschermd worden met krimpkous ipv isolatietape want die houdt niet goed..
Ik heb 2 ECC85 philips buizen gebruikt en als driver zit er een 6V6. Op de foto is dat een van conrad maar die is al vervangen door een van JJ.

Het aluminium is niet zo recht afgezaagd bij gebrek aan een goede zaag. Maar dit komt later toch in een behuizing.

Nog een andere connector kopen zodat ze allebei hetzelfde zijn

Voor dat ander lampje moet ik nog een afscherming kopen.

Karel

Guess your project

Ohja, even vergeten

Het is een reverb unit voor gitaar Het schema lijkt op een fender reverb tank (6G15).

Karel

Dat ziet er interessant uit, hoe klinkt zo'n reverb tank?
Heb je misschien iets meer info, linkje of schema misschien?

De echte klinkt lekker. Ik heb een Fender silverface twin reverb. ( lang niet gebruikt, zat even te googlen en schrok wat voor die dingen tegenwoordig wordt gevraagd. Ik heb er in 84 ofzo , hij is 135 W maar dan zou hij later moeten zijn maar dat kan niet, ik heb er, iets van 250 gulden voor betaald, het was gewoon een ouwe bak toen. Ik dacht eind jaren 60. Twee jaar geleden nog eens aangezwengeld, nog steeds perfect. Bij optreden wel eens lachen, ding aan, geen geluid, lag er weer een buis onderin. Daar lag een soort kunstof zak ( met de reverb erin als ik het goed onthouden heb) in iedergeval een prima buizenvanger gebruik nu eigenlijk alleen nog af en toe mijn Champ maar het kriebelt om de twin weer eens uit de garage te rijden.

Op 15 december 2011 11:50:02 schreef Lucky Luke:
5 Op-amps, 2,5 SA1458n, uit de grabbag van Kareltje.

Ik wist niet dat ik die had

Op 17 december 2011 21:54:39 schreef javanree:
Dat ziet er interessant uit, hoe klinkt zo'n reverb tank?
Heb je misschien iets meer info, linkje of schema misschien?

Hij klinkt geweldig vind ik ik heb de toonregeling er uit gehaald, die vond ik overbodig. Wat je dan wel hebt is dat deze vrij gevoelig is. Dus heb ik de uitgang van het reverb gedeelte met een spanningsdeler verminderd en dat is veel beter. De reverb tank heb ik van iemand van mijn klas gekregen, ik heb/vind er geen gegevens van maar klinkt niet mis! ik ben natuurlijk geen andere reverb gewoon. Misschien dat ik er later een accutronics insteek

hier heb je het schema
De 6K6 is dus vervangen door een 6V6. 12AT7 en de 7025 is vervangen door ECC85. Niet de correcte vervanger maar het klinkt wel en het kostte wat minder want ik had deze nog. Leuk om te maken. De opbouw is wel belangrijk heb ik ondervonden: http://www.circuitsonline.net/forum/view/97635
