Voor de kinderkamer voor mijn broer een lamp gebouwd.
Met de huidige energie prijzen, is led verlichting dan de beste keuze.
het licht komt van 3 stoken ledstrip van 1 watt per meter, totaal ruim 300 leds
3 watt totaal dus licht genoeg.
Een 12V, 3Amp netvoeding verzorgd de spanning
Grtz, Erik
Jochem
If you want to succeed, double your failure rate.
pros
Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

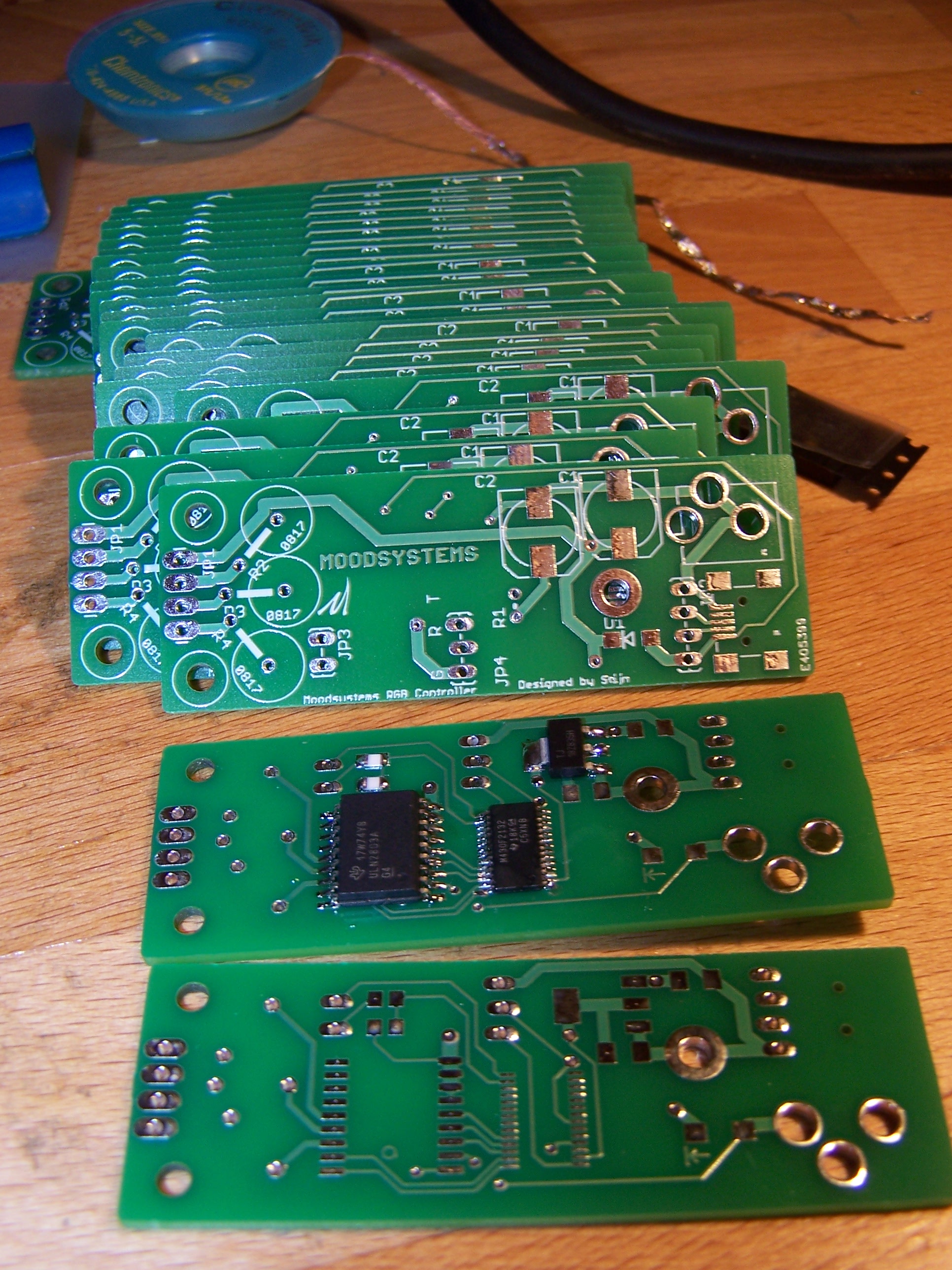

De printjes voor m'n schoolproject zijn vandaag geleverd. Ik heb even geprobeerd om er eentje te solderen, valt niet mee! Vind het toch al goed gaan voor iemand zonder SMD ervaring
Rest van de componenten moet ik nog solderen op die ene, maar ze zijn nog niet geleverd...
Printen zijn gemaakt door Eurocircuits.
Heb maar weer eens printje zelf geëtst, laatste 40 printjes alleen maar laten maken. Maar ben nu overgestapt naar xmega voor een project en heb daarvoor ook nieuwe programmer moeten maken die PDI(vervanger van de ISP) ondersteunt. En voordat ik 20 printjes ga best wil ik graag eerst even wat testen en kijken hoe alles werkt. Dus dan maar zelf printje etsen.
Het test printje voor de atxmega16a4
De programmer, is gebaseerd op de usbtiny MKII, werkt met een at90usb162 @ 5v, kan niet anders ivm de usb. Heb zener gebruikt om data en clock lijn van de PDI naar beneden te trekken voor de atxmega die op max 3.3v werken. Ideale programmer om zelf te bouwen voor mensen die nog geen programmer hebben, geen kip en ei verhaal meer zoals bij veel andere diy programmers.
De led schijnt gewoon door de pcb heen, dacht dat er misschien gaatje nodig was in het midden om de led goed te kunnen zien maar dat is dus niet nodig
De onderkant, heb de ISP wel moeten modden, had de verkeerder pin verbonden. En tijdens het modden onderbreek ik in eerste instantie ook nog een verkeerde baan.
Nog even samen op de foto.
hier mijn bloed zweet en tranen project (sun follower). De bedoeling is dat er 3 zonnepanelen met de zon mee draaien.
De hoofdprint, alleen de info op het display klopt nog niet helemaal
Print voor de motors
De sensors
Ik ben met dit project al een beste tijd mee bezig want dit is een van mijn eerste projecten dat ik met een pic werk. dit alles is vorige week getest en het werkte redelijk er waren alleen wat problemen met een motor. En met een lamp hebben we de zon na gedaan. Alleen ben ik nog niet helemaal tevreden over de sensors want of de sensors de zon kan vinden in de zomer is nog maar de vraag. Er komt ook nog zo'n wind meter op voor de beveiliging. Voor als het te hard waait dat de panelen in zo'n stand gaan staan dat ze minder wind vangen.
Nu is het wel jammer dat we nu net de winter in gaan.
(als alles is aangesloten op de constructie en het werkt zal ik nog wel wat meer foto's plaatsen)
Dubbeld7
electronica werkt op rook; als de rook ontsnapt is werkt het niet meer
De regelaar van ons Minibike project

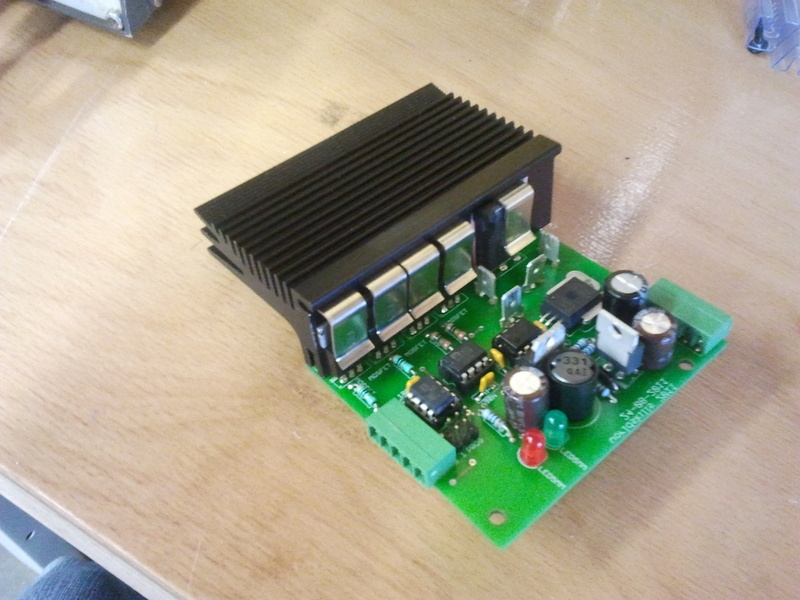

een 120A regelaar
houdt de stroom ook goed continu als deze te hoog mocht worden
wat altijd is in het begin


edit: de minibike verdient een mooiere foto en de binnenkant is ook wel interresant

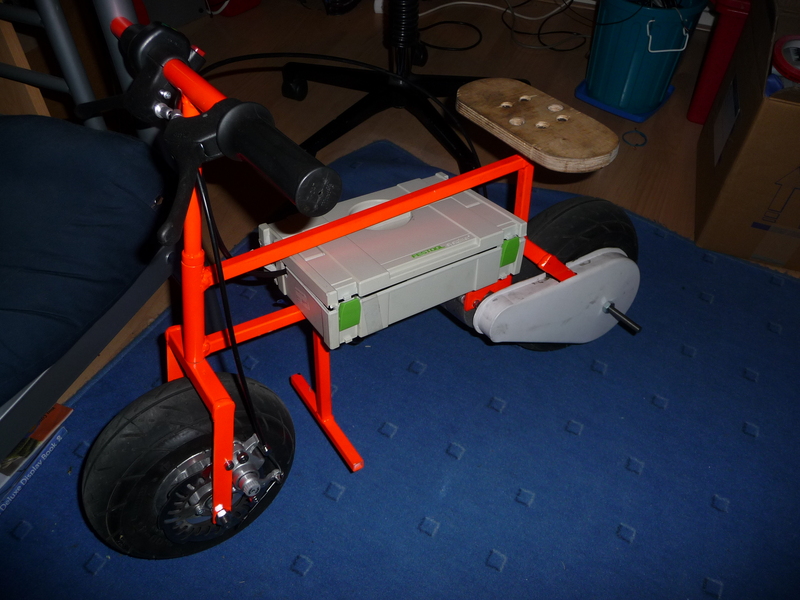

Dit is de minibike
Een simpel maar wel zeer stevig ontwerp
Dit alles hebben wij als MTC team samen ontworpen
en gebouwd voor de worldskills wedstrijd van 2011
Tijdens de wedstrijd ging het op het laatste moment toch
helaas mis door een mechanisch probleem. Tijdens de acceleratietest
liep de ketting van het wiel. We zijn toch 5e geworden.
snelheid: 44KM/H
acceleratie: 25M in 4,5 sec.
gewicht: 13Kg
Duratie: 14km

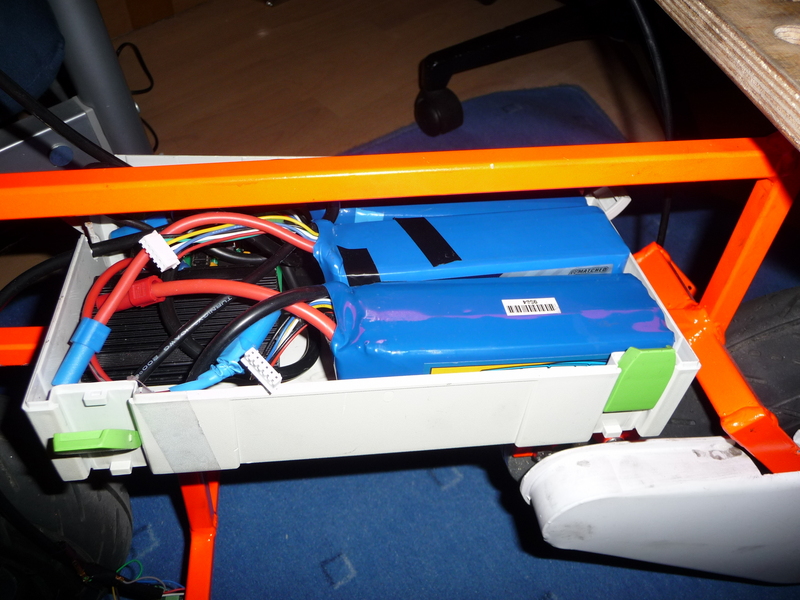

Techniek, 500W motor (bij ons 5KW piek) 3 lipo's 5A/h in serie (44V)
testman
waar rook was, werkt nu iets niet meer
vet , 44kmh op een festo box
een mooi gebouwde minibike , het probleem met de ketting komt wrs door de kracht bij het optrekken , een stang met lager tussen de motoras en het achterwielframe zal het frame stijver maken bij de overbrenging.
Dubbeld7
electronica werkt op rook; als de rook ontsnapt is werkt het niet meer
De wedstrijd is vooral het bouwen ervan
De worldskills zijn ook de grootste beroepenwedstrijden van de wereld
het eraf lopen van de ketting kwam niet door verkeerde indeling van de krachten, maar zeer waarschijnlijk toen bij de acceleratietest hij
op een wiel ging en te hard terugkwam. door zo eenharde klap gaat het frame altijd een beetje torderen. Als men dan het gas weer vol open zet zitten de
tandwielen niet meer op een lijn
Deze minibike is ook gebouwd binnen 12 uur
filmpjes, ik zal ze eens zoeken en erbij posten!
@AC/DrieC 3 LDR's zou ook wel kunnen. Maar ik dacht als eerst aan 4 LDR's die het licht detecteren en de schaduw. En de 5e is echt om te zien of het bewolkt is of nacht en voor als er af en toe een wolk voor de zon langs zweeft.
mr.stijntje
Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag
Ja, in mijn lichtvolgsysteem zaten ook drie LDRs, eentje ter referentie. In ons geval zat er geen logica in, dus dat was nodig voor een rustige werking.
@Dubbeld7: Leuk dingetje die minibike.
Kan je nog een foto van de onderkant van de pcb plaatsen, ik ben benieuwd hoe je het hebt opgelost i.v.m. die stroom van 120A.
Op 16 november 2011 21:50:22 schreef Stijn S:
Vind het toch al goed gaan voor iemand zonder SMD ervaring
Ziet er netjes uit de printen. Tip, solderingen zou je nog wat beter kunnen krijgen als je misschien wat dunnere tindraad (ter dikte van dunne speld) gebruikt. Echter het ene merk IC soldeert beter als het andere merk. Succes met de andere printen!
TheBasher
Don't build anything you can't take apart
@Damic in part23 zag ik je projectje op gaatjes bord voorbij komen en ik vroeg mij af waar je de PCB layout getekend had die je eronder plaatste?
Fredjuhh
"Ben nog een N00B, maar dat is al aan het veranderen ;)
Dit bestand genereert te veel data verkeer, en is daardoor tijdelijk niet beschikbaar
dat heb ik weer, ik wil dat moois ook zien
De eerste foto's zien er goed uit, mijn complimenten hoor ....
Jochem
If you want to succeed, double your failure rate.
@TheBasher: misschien met DIY Layout Creator of LochMaster, hoewel de tekening toch niet helemaal op de screenshots van die programma's lijkt. Kan natuurlijk ook driftig met de hand in Visio oid gemaakt zijn.
Op 17 november 2011 18:43:27 schreef Dubbeld7:
Deze minibike is ook gebouwd binnen 12 uur
Das wel heel vlot! Maar in die tijd heb je natuurlijk niet zo'n mooie PCB voor je liggen. Waar heb je dat koelprofiel met die klemmen vandaan? Iemand had dat laatst ook in een auto-versterker, maar kennelijk is dit makkelijk los verkrijgbaar? Ik vind het wel een mooi systeem. (Je koelprofiel binnenin een behuizing leggen is dan weer wat minder geslaagd, maar voor iets dat binnen 12 uur resultaat moet geven mag dat zolang wel even...)
Gefeliciteerd met je 5e plaats in ieder geval!
[img=640x480]http://arailla.info/wifi.jpg[/img]
Reflector achter dipool antennetje om meer richtgevoeligheid te krijgen. Op de foto zit er het verkeerde sprietje in (is een 5/8lambda ipv een dipool), maar ik had het juiste niet bij de hand toen ik een foto wou maken.
Gain is rond de 13dBi.
