Ehmmm, tja...., wel apart, maar zo kan het ook.
Pientertje: nee hoor, alleen zit het aan de bovenkant (vierkantjes als mijn ogen me niet bedriegen)

volgende week ga ik beginnen te etsen hoor Enkel nog gezichtsbruiner nodig, de rest heb ik al

Op 15 mei 2010 20:01:33 schreef pientertje:
de derde foto is de onderkant. Hij printplaat zonder koper gebruikt.

Of verwisseld boven en onderkant. De bovenkant blinkt nogal rond de gaatjes.

eh nee, is plaat zonder koper ...

wij bedoelen dat dit handige experimenteerprint is:

plaatje geleend van dick best.

Oké het leek zo, de foto is redelijk wazig daarmee dat ik het niet goed kon zien.

weet ik, heb ik ook altijd gebruikt maar laatste b estelling moest snel gaan en heb de verkeerde besteld. Maarja, moeilijk gaat ook

Kijk eens naar de banen printplaatjes van dick best die vind ik wel prettig werken. Met de drempel frees ik de baantjes los van elkaar waar nodig en zo kan je redelijk een printje maken met bijvoorbeeld een ic, hier en daar heb je nog wel een draadje nodig maar je kan ook veel van de baantje gebruik maken.

Eindelijk kan ik zelf weer een projectje tonen:

Een controller voor living colors lampen. In rust is het gewoon sfeerverlichting maar als de TV aan gaat pakt hij daar direct de signalen vandaan om de muren links en rechts te verlichten

_{Excuses voor de slechte foto, ik druk bezig photoshop enigszins onder de knie te krijgen..}

@nicksasa
Doet 'ie het ook (ik hoop van wel )

_{@ Hieronder: Ja sorry, had niet door dat er inmiddels al weer druk gepost was maar die pcb ziet er indrukwekkend uit!}

[Bericht gewijzigd door leime op zaterdag 15 mei 2010 20:37:15 (13%)

... andere quote

[Bericht gewijzigd door LED-Maniak op zaterdag 15 mei 2010 20:35:45 (77%)

Op 15 mei 2010 20:27:03 schreef LED-Maniak:
Eindelijk kan ik zelf weer een projectje tonen:

[afbeelding]

Een controller voor living colors lampen. In rust is het gewoon sfeerverlichting maar als de TV aan gaat pakt hij daar direct de signalen vandaan om de muren links en rechts te verlichten

_{Excuses voor de slechte foto, ik druk bezig photoshop enigszins onder de knie te krijgen..}

ambi light?

@Leime jazeker Zeer stabiel dusja, heb hem effe in een kaartendoosje gebouwd ...

Op 15 mei 2010 21:05:21 schreef Arjan Swets:
[...]

ambi light?

Ambilight indeed, maar dan niet met een philips tv maar livingcolors lampen

Signalen worden trouwens verwerkt door de ADC van een atmega88 en het werkt prima(links, rechts, boven, onder onafhankelijk van elkaar).

Vet LED-Maniak heb je ook een filmpje dat hij in bedrijf is?

Op 15 mei 2010 21:31:14 schreef LED-Maniak:
[...]
Ambilight indeed, maar dan niet met een philips tv maar livingcolors lampen

Signalen worden trouwens verwerkt door de ADC van een atmega88 en het werkt prima(links, rechts, boven, onder onafhankelijk van elkaar).

En hoe haal je die signalen uit de tv?

rgb uit de scart plukken en scart op tv uit instellen ?

Ehhhh?

Weer eens een project van mijn kant:

Een DMX RGB led bol

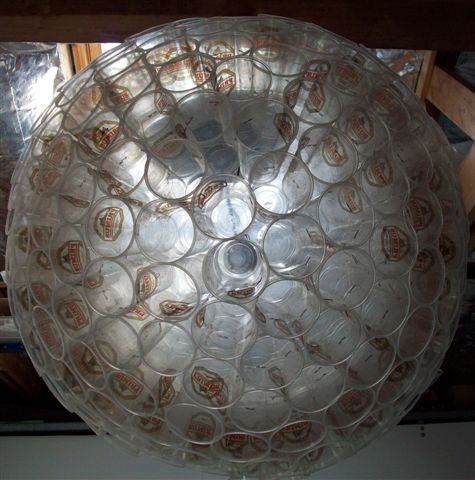

De Bol zelf:

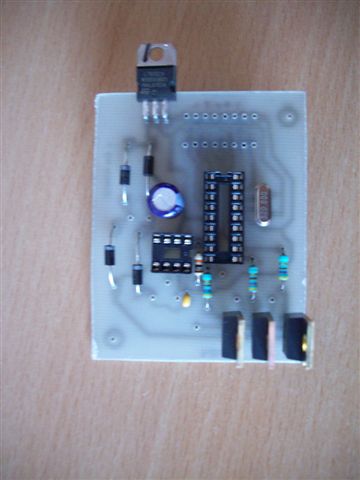

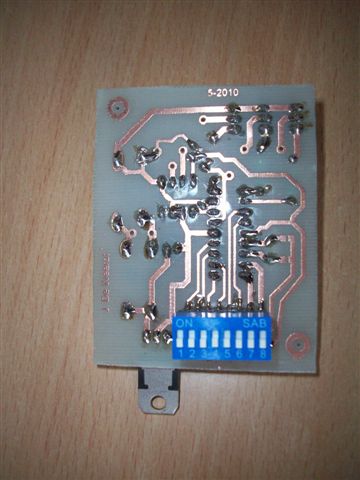

De print:
.

De bol inwerking:

Er zitten 6 SMD RGB leds deze worden aangestuurd door 3 Fet's.
Ik gebruik als CPU 16F628A.

Is de bol gemaakt van bierglazen?
Zelf allemaal leeg gedronken.

[Bericht gewijzigd door pa3gws op zondag 16 mei 2010 12:53:35 (34%)

Idd, de bol is hier van gemaakt...

Het ziet er wel grappig uit. geven de LEDs wel voldoende licht om dit een mooi effect te maken? Op je onderste foto lijkt het een beetje te weinig.

Als ik de led bol aansteek is men hele kamer verlicht.
Ik kan geen boek lezen, maar ik zie wel waar ik moet lopen...

Ik heb gisteren een prototype gemaakt voor een 5.1 versterker. Het is nu nog een mono 40watt versterker. Schema gejat van de schema's van hier. Het was nog een prototype, de voedingsplug is namelijk verkeerd gerout. Ook dacht ik dat er iets anders fout was, toen haalde ik de torren er uit, maar bleek dat ik een diode verkeeerdom had gezet. Daardoor zijn er ook nog eens wat pads los gekomen.

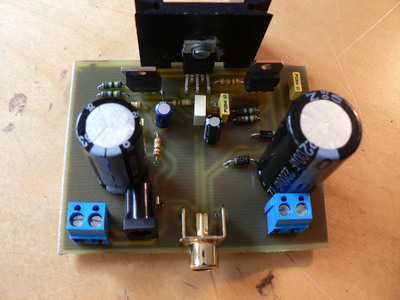

http://www.uploadarchief.net/files/download/versterker-1.jpg

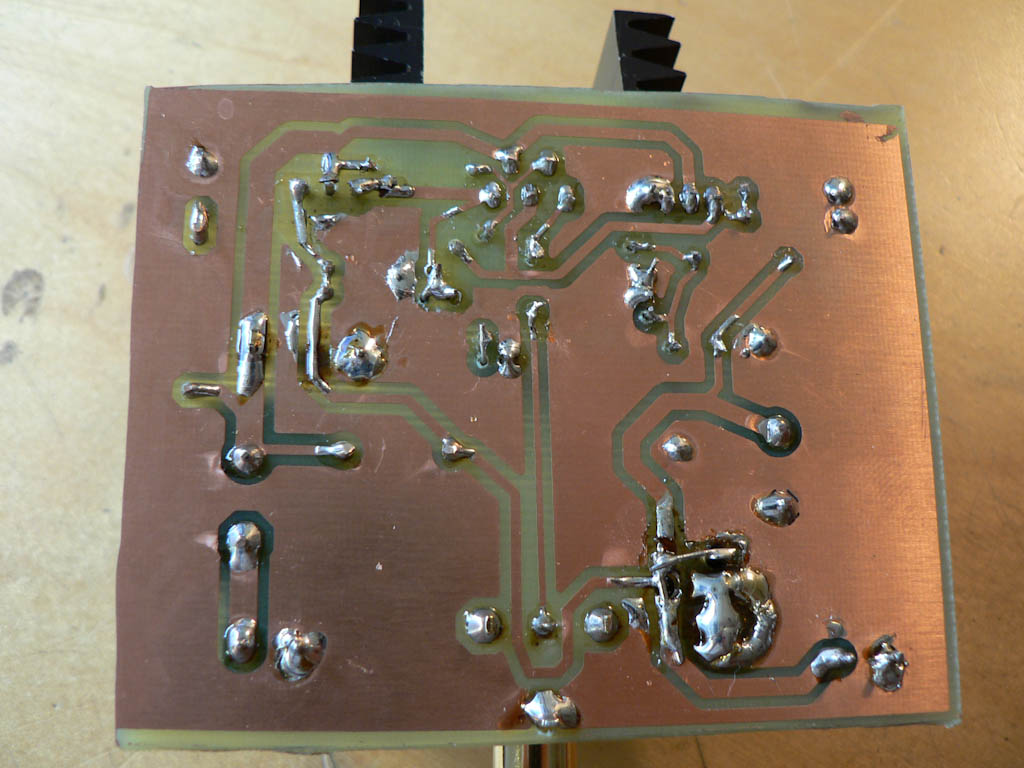

http://www.uploadarchief.net/files/download/versterker-2.jpg

Op 15 mei 2010 21:48:33 schreef Tinus016:
Vet LED-Maniak heb je ook een filmpje dat hij in bedrijf is?

Helaas niet, heb het voor iemand anders ontwikkeld. Hopelijk stuurt hij nog een mailtje dan zal ik die online zetten
