allemaal praat over etsen, holle punt, oven etc. Ik doe het gewoon op gaatjesprint Betekend wel dat t me extra tijd kost om NA mijn ontwerp ook nog eens alles op maat te solderen
Helaas was het ontwerp in dit geval nogal gebonden aan kleine afmetingen en wou ik alleen werken met onderdelen die ik had liggen. Vandaar dat t een beetje druk is geworden op dit printje:

Afgelopen weekend (en vandaag) een mobiele USB oplader gemaakt, 4 of 8 AAA batterijen voorzien mijn schemaatje van de nodige power (8xAAA =~ 2400mAh).
Ik heb een optie ingebouwd om de datalijnen te zetten op 2.7v en 2v zodat elke iPhone/iPod er ook mee wordt opgeladen.
De twee knopjes hebben als functie: spanning aan/uit en datalijnen aan/uit. Enige reden dat ik het via een flipflopje doe, is omdat het kan (eerste keer FlipFlop ).
Het debouncen van de knopjes wou niet lukken en zorgde alleen maar voor meer storing, met 100nF was het zelfs onmogelijk om uberhaupt te Flippen zonder Flop daarna. Uiteindelijk alle debouncing weggelaten; ik druk wel 2/3 keer als t moet
Let niet op de klodders soldeer, in het echt valt het reuze mee (vooral met de pootjes!).

Photo's:

om de datalijnen te zetten op 2.7v en 2v zodat elke iPhone/iPod er ook mee wordt opgeladen

Daar zou ik graag wat resultaten van zien, laatst kwam namelijk ik een nieuwe iPhone tegen die het vertikte, bij iets meer dan 2.8V ging hij pas laden.

eerlijk gezegd heb ik alleen een iPod nano, welke prima oplaad als de datalijnen actief zijn. Zonder datalijnen houdt hij op na 2seconden.
Als ik onbelast meet staat er btw 5.4v op de spanningslijn en 1.9v en 2.5v op de datalijnen
In breadbord waren de datalijnen wel mooi op spanning; damn die onnauwkeurige weerstanden?!

edit:
De bcc557 transistor neemt zelf meer spanning dan op t breadbord (had ik andere weerstanden). Dus wellicht voor het inbouwen nog ff twee weerstandjes vervangen zodat er mooi 2v en 2.8v op Datalijnen komt.

[Bericht gewijzigd door Sibylle op dinsdag 15 juni 2010 10:28:48 (25%)]

Lees deze pagina over flipflops maar eens na. Pros legt er zeer interessant uit hoe je de de wilde flipflops getemd krijgt.

Op 15 juni 2010 07:39:10 schreef mbbneon:
[...]
Daar zou ik graag wat resultaten van zien, laatst kwam namelijk ik een nieuwe iPhone tegen die het vertikte, bij iets meer dan 2.8V ging hij pas laden.

volgens Minty Boost moet het zo:

ps. zie hier voor de hele rits

dat heb ik ook, alleen met 82K bovenaan, iets lagere spanning dus. Zoals je ziet makkelijk te vervangen mocht het nodig zijn

Ik heb inderdaad die website van Pro's bekeken, en die debounce-technieken werken helaas niet. Ik gebruik deze wel prima met dezelfde knopjes en uC's en andere ic's dus misschien is het de FlipFlop oid.

[Bericht gewijzigd door Sibylle op dinsdag 15 juni 2010 20:21:41 (45%)]

Ik heb sinds kort een nieuwe Porsche koffiezet. Die doet het prima, op één kleinigheidje na: een sluipverbruik van 64mA. Nu zit er wel een echte AAN/UIT knop op, maar die vergeet ik telkens in te drukken als de koffie klaar is.
Tijd voor een netslaaf, dus:

Ik ben me er van bewust, dat de behuizing niet veel voorstelt, maar die komt helemaal uit het zicht te staan.
Een ATtiny45 stuurt het geheel. Die draait op z'n watchdog-oscillator om het stroomverbruik te beperken - het sluipverbruik van een toestel uitschakelen met een apparaat dat zelf niet zuinig is, zou redelijk dom zijn...
Het schakelen gebeurt met een relais dat over een 230V~ spoel beschikt. Dat wordt op zijn beurt gestuurd door een MOC3023. De MOC heeft daarvoor maar 5mA nodig.
Een condensatorvoeding levert 6mA voor het geheel. Die 6mA mogen uiteraard niet met 230V vermenigvuldigd worden om het verbruik te berekenen - 't is immers een condensatorvoeding.

En, voor het hier klachten regent, de onderzijde:

ah , de siemens koffiezetter met porsche ontwerp , die hadden we eerst ook ( als je die hebt daar de onze van 2004 is ) was technisch een goed ding alleen ging met de jaren de koffie naar rubber smaken door de potafdichting .

overigens is een weerstand van 1,2 ohm 5 watt voor een verwarming van 700 watt niet wat licht ? het is verder een handig schakelingetje .

De weerstand meet de stroom van de koffiemolen (100W), niet van de koffiezet. Hij is dus veel te zwaar...

ah het zijn dus 2 contrastekkers , die ik zie . en hij schakelt de koffiezetter in als de molen wordt gebruikt , dat is ook wel makkelijk .

overigens heb je lasdozen van van geel met 4 wcd's in het deksel die per 2 kunnen worden geschakeld , past je hele schakeling zo in .en zijn ip44 nog.

Allemaal weer nette projecten zeg!

Ik ben ook weer bezig geweest, met LEDs uiteraard. Dit keer heb ik olielampen gemaakt. Het resultaat is zo goed dat ik er meteen 6 zo ga maken.

Er zitten 3 Luxeon rebels (in serie) in op 50mA, ze worden aangestuurd door een ATtiny25.

Kijk op mijn site voor meer info. (Let op, is in steenkolenengels).

EDIT: (Z)weetvoetje, ik heb ze laten flikkeren omdat ze buiten komen te hangen. Leek me wel een mooi effect. En dat is het ook wel geworden.

Fillempie: http://www.youtube.com/watch?v=IjHR_QPrUDw

[Bericht gewijzigd door Benadski op woensdag 16 juni 2010 14:10:15 (16%)]

Ziet er erg nice uit!

Een AVR om het te laten flikkeren.. Ik had het zonder µC gedaan, maar zo kan het natuurlijk ook!

Flikkeren? Zo'n olielamp flikkert totaal niet, dat is een heel constante vlam.

Het ziet er wel aardig goed als een echte vlam uit trouwens...

Projectje in progess: nieuwe silkscreen methode (komt neer op tonertransfer met speciaal papier).

De koperzijde (gewoon belicht)

O_O dat is mooi
heb je wat meer info over wat voor papier?

Het is dit spul.

Velletje van m'n collega geprobeerd. Ik moet zeggen dat het echt veel beter werkt dan inktjet fotopapier. Dit strijk je erop, 2 seconden onder de koude kraan en het papier valt er zo af. Je hoeft niet 10 minuten in heet water te weken ofzo. En het is nog geprint met een oude HP Laserjet 4100.

De fabrikant heeft ook papier wat je na je tonertransfer kan gebruiken om een wit silkscreen te verkrijgen. Dat noemen ze 'Toner Reactive Foil'.

Dit zou ook heel goed voor frontjes kunnen werken Het ziet er erg strak uit !

Mooi hoor, gaaf dat je nu ook zelf de bovenkant kunt bedrukken.

M'n collega gebruikt het op zijn koperkant. En volgens mij moet je er ook wel frontplaten mee kunnen doen.

Op de HTS hadden we vroegâh PCB met een lichtgevoelige laag aan de componentenkant. Dan kon je je silkscreen er gewoon op belichten en ontwikkelen. Dat spul heb ik echter nergens meer kunnen vinden

Dat laatste (silk als fotogevoelige laag op de print) blijft op lange termijn waarschijnlijk beter zitten. Maar voor silk is het niet zo heel belangrijk dat die toner er eeuwig op blijft zitten, het is nu al handig zat voor de component plaatsing.

Voor frontplaten vraag ik me wel af hoe slijtvast dat is. Misschien een laag eroverheen, lak ofzo?

Ik ben zo blij vandaag!
mijn examenproject
met 3x tranfser geslaagd!

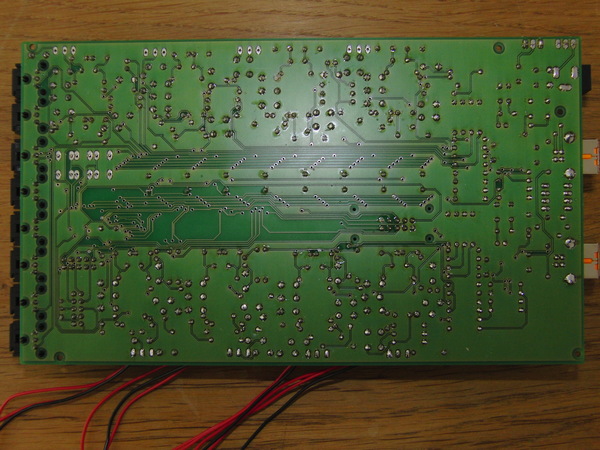

foto bovenkant

foto onderkant

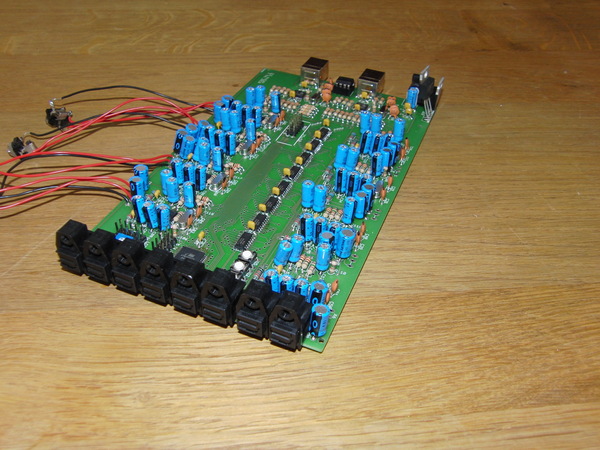

foto schuin boven

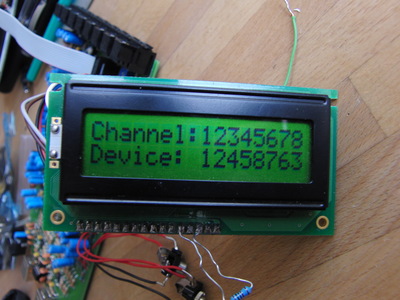

foto display

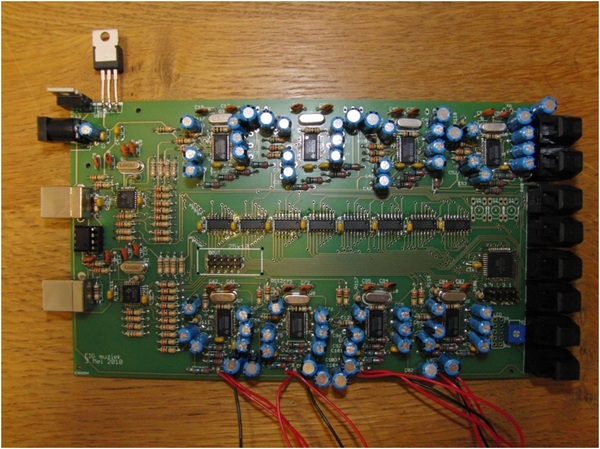

het is een 8 kanaals audiokaart. Waarmee men op 8 kanalen geluid kan afspelen.
deze kaarten kan men weer verwisselen met kanalen. Dat zie je op de display

en idd 1 klein foutje, libary van die 3,3 spanningsregelaar was in spiegelbeeld.

Gefeliciteerd met het behaalde examen.
En ja ziet er zeker mooi uit.

Op 17 juni 2010 10:06:18 schreef Dubbeld7:
met 3x tranfser geslaagd!

Ik weet niet wat 3x tranfser betekent, maar gefeliciteerd! Ziet er mooi uit. Geheel eigen ontwerp?

dit is een geheel eigen ontwerp.
ik heb er ook veel tijd aan besteed.

we werken met compententiegericht onderwijs.
transer = Goed
productief = Goed genoeg
reproductief = Slecht
dit is dan wel erg simpel geschreven eerlijk gezegd

ik vind het als nog een beetje vreemd, ik vind een cijfer leuker!

Hee Dennis,
Gefeliciteerd, leuk dat je met 3x transfer bent geslaagd. En nu HBO?
Bij ons loopt het ook eindelijk beter met de spoorbaan. De software voor de uC is geschreven, maandag gaan we testen.
