Show your projects! Part *25*

Zo, gefeliciteerd! Nog een leuk zakcentje verdiend?

De oude link naar je werkstuk (andere topic) kun je misschien ook even vervangen door de nieuwe die je hierboven hebt staan.

[Bericht gewijzigd door Jochem op donderdag 31 mei 2012 14:13:23 (29%)]

nikske dank allemaal, je hebt het zelf gepresteerd!

Da's toevallig. 2 leerlingen van een mede natuurkunde docent van mij zijn ook bij het KNAW 1 van de 3 eerste geworden
Het PWS over treinverkeer (van der Capellen Scholengemeenschap, waar ik dus werk).

edit: voor de geïnteresseerden: prijs is ...

even aangepast. Denk dat pientertje dit ook wel zelf kan melden als hij wil

[Bericht gewijzigd door Nburgmeijer op donderdag 31 mei 2012 14:39:34 (14%)]

@pientertje: je gaat nogal een gang, zeg! Al een geluk dat je in Nijmegen niet mocht meedoen - zo hebben andere jongens ook nog een kansje om iets te winnen...

Ik heb toen ik in het middelbaar zat ook eens meegedaan aan zo'n wedstrijd. Maar dan in Belgie.

Maar ik denk dat ze op dat vlak toch een pak achter staan in belgie tov nederland.

Wij waren toen buiten de prijzen gevallen . Hoewel we waren geselecteerd op 3 van de 6 categorien.

Achteraf zijn we uitleg gaan vragen bij de jury . Hun antwoord was doodleuk : We vonden jullie te goed , en we wilden niet het niveau te hoog maken voor volgende edities.
Als scholier is dat nou niet het prettigste antwoord dat je kan krijgen , zeker niet als je er heel hard aan hebt gewerkt .

Dit was het filmpje dat we hadden ingestuurd , maar dit was nog niet de uiteindelijke versie , die hebben we spijtig genoeg niet gefilmd

Ingestuurde versie
http://www.youtube.com/watch?v=TeoBmnaZ3_c

Filmpje van op de wedstrijd zelf : http://www.youtube.com/watch?v=tvb2CW9umZQ&feature=youtu.be

@ pienertje : Heel knap project !

Niks slechts t.o.v. pientertje(echt supermooi project wat als afstudeerproject op hoger onderwijs helemaal niet zou misstaan) , maar ik las je verslag en dan baal ik wel als ik dan lees over een 'fonds' voor profielwerkstukken....
Daar hebben wij dan geen beschikking over. Een leerling heeft bijvoorbeeld zelf een motortje á 20 euro gekocht voor zijn hoovercraft project...

I guess gymnasium gets the money....

Dat valt heel erg mee. Ik kan me bovendien niet voorstellen dat wij als gymnasium meer geld van de overheid zouden krijgen voor profielwerkstukken. Er is voor de hele jaarlaag (100 leerlingen) slechts €500. Per leerling dus gemiddeld €5. Omdat iedereen €5 geven geen zin heeft, hebben ze een paar grotere bedragen aan minder mensen gegeven. Maar ik heb het overgrote deel van mijn profielwerkstuk zelf moeten betalen, en geloof me, dat was een stuk meer dan die €20 voor een motortje. Dat ik dat nu ruim zou terugverdienen wist ik toen natuurlijk niet...

@Jochem, dat topic is gesloten dus ik kan die link niet meer aanpassen.

gefeliciteerd pientertje

Gefeliciteerd Pientertje
Ik heb een tijd geleden de filmpjes en het verslag gezien, en in mijn ogen, een terechte winnaar.

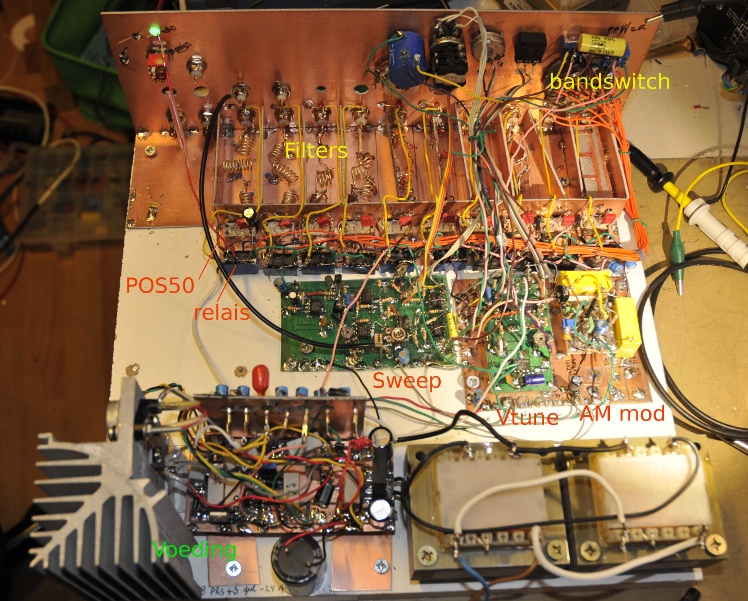

Weer een stapje verder met de meetzender. Alle vco's werken nu. Ik kan sweepen, gewoon afstemmen, AM en FM modulatie. Dus de basis is klaar. 50MHz tot 2000MHz

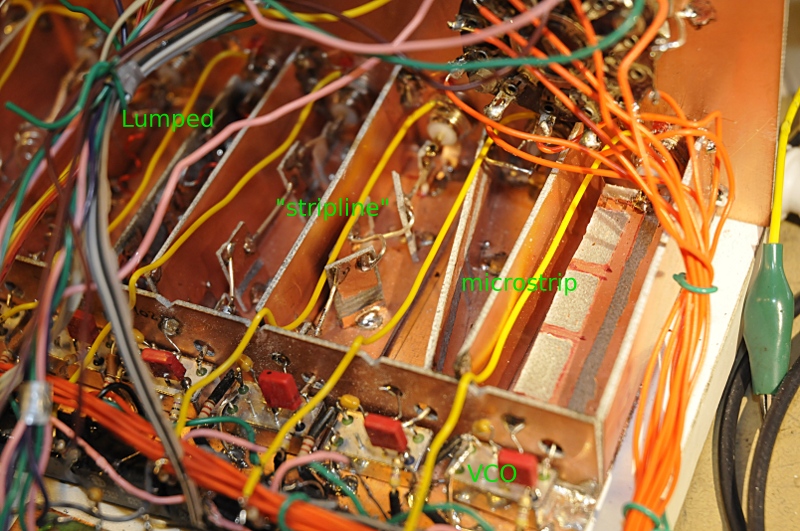

De hoogste filters in fantasie uitvoering maar ze werken wel.

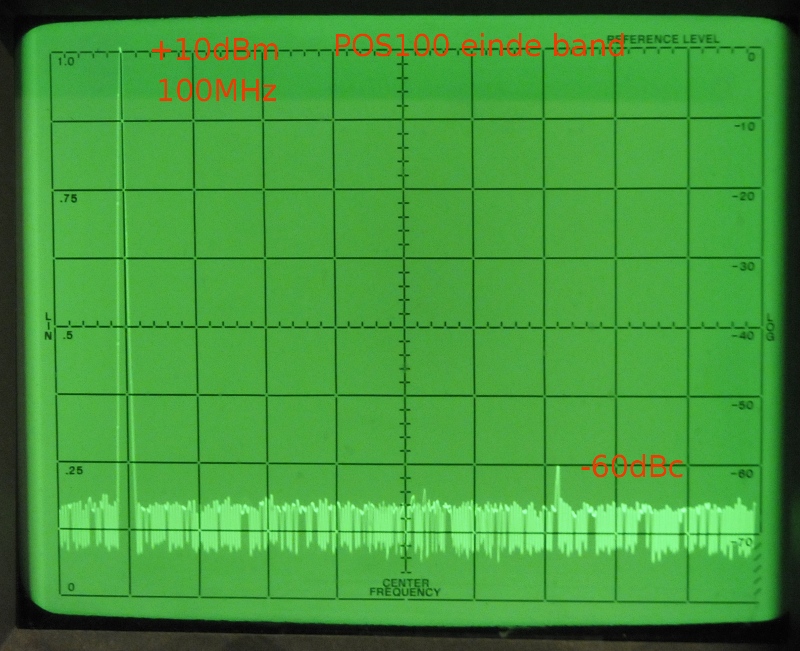

Dit is een 100MHz signaal en nog een restje 2e Harmonische

Ah, kijk, das weer een mooi stukje abracadabra (want: analoge HF)

Voor toch maar eens iets te doen met die gele 7segment displays een clockje gemaakt met een attiny231.

@ Retro man :
Een net en mooi klokje ! Normaliter zou ik wat over die 90 graden hoeken in de banen zeggen, maar ze zijn klaarblijkelijk zonder problemen ge-etst en de PCB ziet er daardoor best strak uit !

@ Fred101 :
"Opruimen is voor vergeetachtigen". Met dat in het achterhoofd kijk ik dan ook naar jouw brouwsel(s). Knap werk !

Voor een kunstobject moest ik een knipperende stip maken. Met de NE555 schakeling van deze website en een heleboel ledjes is het uiteindelijk een soort stoplicht stip geworden. Volgende keer smd en een geëtste print denk ik...

Bovenkant met de ledjes aan (ledjes geven allen even veel licht maar door de hoek lijkt er verschil te zijn)

De onderkant:

Voor een bouwsel op gaatjesprint is dit héél netjes gedaan!

Nou, een compliment van pros, dat is écht heel wat; ik zou willen dat mij dat ook gelukte want ik gebruik uitsluitend eilandjesprint of combinaties van eilandjes en strips.
Mooi Hoor!
Mac.

Ik had een 2de programmer nodig, dus een print gemaakt voor de Wisp648 van Voti.

Klik op een plaatje voor de originele versie.

En de (verplichte) onderkant.

Helaas kreeg de max232 geen spanning, vandaar het draadje. Wel jammer dat ik het niet opgemerkt had tijdens ontwerpen. Daarna werkte hij in 1x.

[Bericht gewijzigd door Sjoerd Kreyns op zondag 3 juni 2012 22:53:36 (24%)]

ziet er netjes uit.

Zeer netjes weer allemaal.

@retro man: waar haal jij AA-houders voor 3 stuks?

@jochem
http://parts.digikey.com/1/parts-kws/3-aa-battery-holder

Truuk voor patchdraden. Soldeer hem aan 1 kant vast, trek hem strak naar de plek waar ie aanmoet en soldeer hem vast. Met kynar (wirewrap) draad soldeer je makkelijk door de isolatie heen. Dan heb je niet zo'n boogje op je print. Maar inderdaad mooi printje!

Leuk forum!
@Jochem: http://www.conrad.nl/ce/nl/product/651044/Batterijhouders-D-voor-3-pen…

(En heuu, gewoon in google intikken helpt echt )

Van het weekend een adapter voor mijn LC meter in elkaar geknutseld. De vergulde klemmen komen uit een gesloopte Metex DMM. Ik heb verder ook maar wat gedraaide contacten erop gezet. Nu kan ik snel en makkelijk mijn C's en L's testen.

Handig op zo'n stukje ( op kleur uitgezocht ? ) gaatjesprint. Dan heb je gelijk de juiste steek en kan je van die printheaders gebruiken. Handig, zal ik ook eens doen voor mijn HP brug, dan kan ik daar zo dat soort Ctjes in duwen als op jouw foto.

waar zijn die stukjes IC-voet voor ? Geeft dat niet te veel (onnodige) extra parasitaire capaciteit ?

Die klemmetjes zijn inderdaad slim; nooit problemen met de steekafstand en ook goed te gebruiken voor axiale C's
