@Raaf12: Een link naar je eigen harddisk gaat niet echt werken... ;)
En TS heeft een -AS, geen -B versie...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
RAAF12

Golden Member

Ja ik had het al aangepast :-) maar als een schema niet geheel klopt is alle info welkom, lijkt mij. Last minute modificatie's staan vaak niet benoemd.

pietplof

Golden Member

Voorlopig weigert alleen oscillator ,,C" alle dienst
Zoals gezegd ( getypt)heb ik beide transistoren getest en die zijn orde; althans volgens het testertje.
Een afwijkend c waarde gecorrigeerd.

De voedingsspanning van -13,5 aanwezig.

Waarom oscilleert dat ding niet?

Dat is mijn klusje voor vanavond; als een simpele oscillator mij nu ook al de baas dreigt te zijn....

festina lente
Arco

Special Member

Oscillator 'C' is in principe zelfde als bovenstaand schema (osc E/F), alleen met andere waarden...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
pietplof

Golden Member

Da's inderdaad volkomen helder.
Twee torretjes ,een handjevol onderdeeltjes en daar is de colpittsoscillator.

Dank voor alle tijd en moeite.

festina lente
Arco

Special Member

Ik heb bovenstaand de link naar de TF2002-AS manual staan...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
Bapaktus

Special Member

Bij het doorspitten/opruimen van mijn verzamelingen kwam ik een, héél vroeger aangekocht, onderdeel tegen.

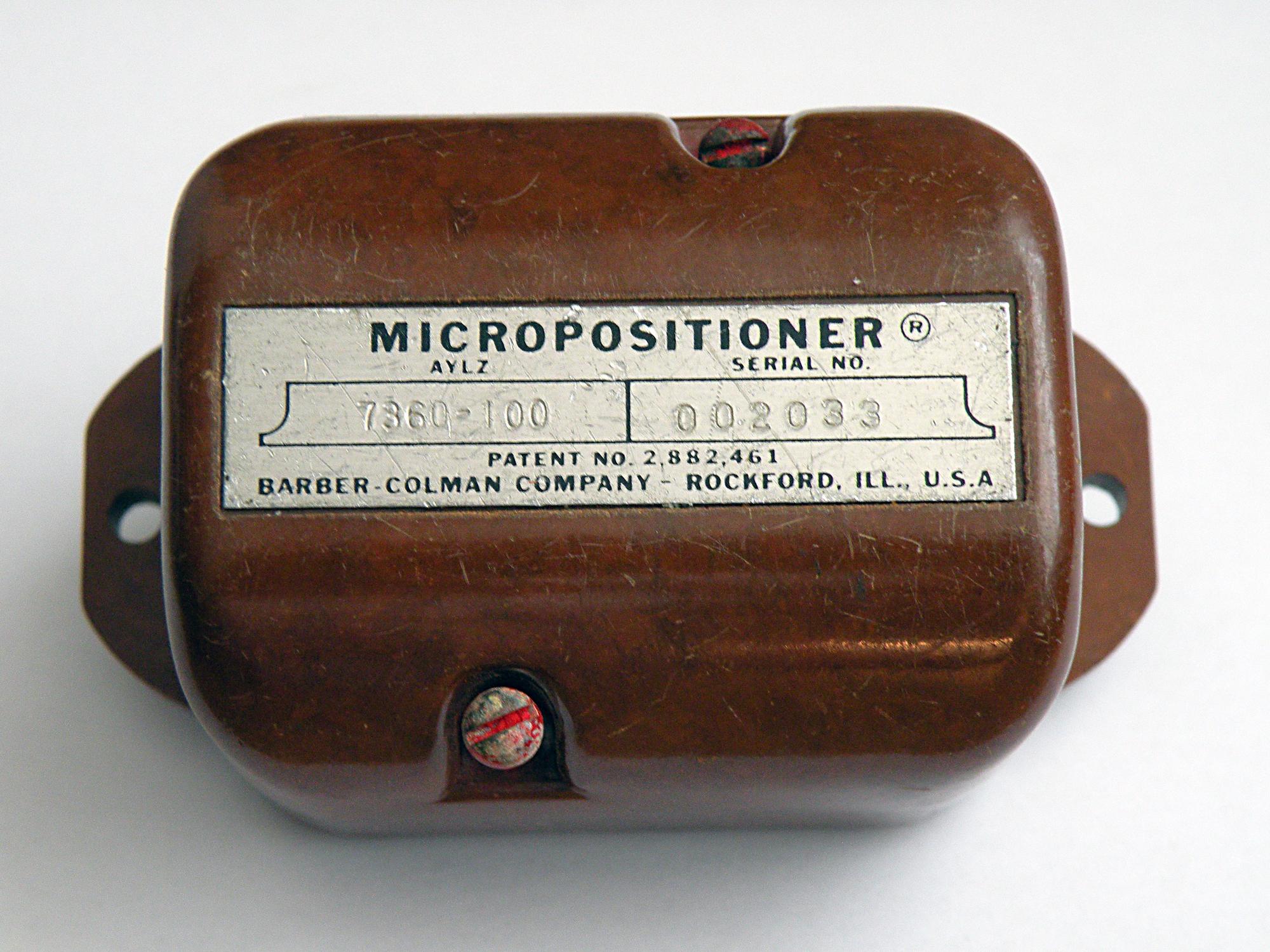

Het is een Micropositioner sensor, modelnummer 7360-100.
Op het Internet kan ik vinden de fabrikant Barber Colman Compagny gespecialiseerd was in dit soort opnemers.
Oók te vinden is dat er op b.v. Ebay idioot hoge prijzen voor dit onderdeel gevraagd worden.
Uit mijn herinnering had ik dit onderdeel gekocht op een veiling om de optische X/Y/Z tafel onder mijn camera opstelling precies horizontaal te zetten (Macro/Micro foto opnamen).
Echter nooit wat mee gedaan.
Heeft iemand een idee waar ik een schema kan vinden hoe dit onderdeel aangesloten en gebruikt kan/moet worden. Ruud

fatbeard

Honourable Member

In een (overleden) netgevoede rookmelder zit een mij onbekende diode:

Ik ga hem niet repareren, maar wil de schakeling nereenigne (reverse engineeren) om uit te vinden waarom ze zo idioot veel extra onderdelen nodig hebben (4 dioden, 3 elko's, 5 weerstanden, 1 transistor) buiten de gewoonlijke R-C-Z-elko...

Ik verdenk het ervan een zener te zijn (op de print heten alle dioden D, ook de LEDs), maar wie weet min-of-meer zeker welke diode dit is?

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.
fred101

Golden Member

Dat kun je testen met een voeding. Als de zener-spanning hoger zou kunnen zijn dan je voeding dan kun je ook een isolatiemeter gebruiken.

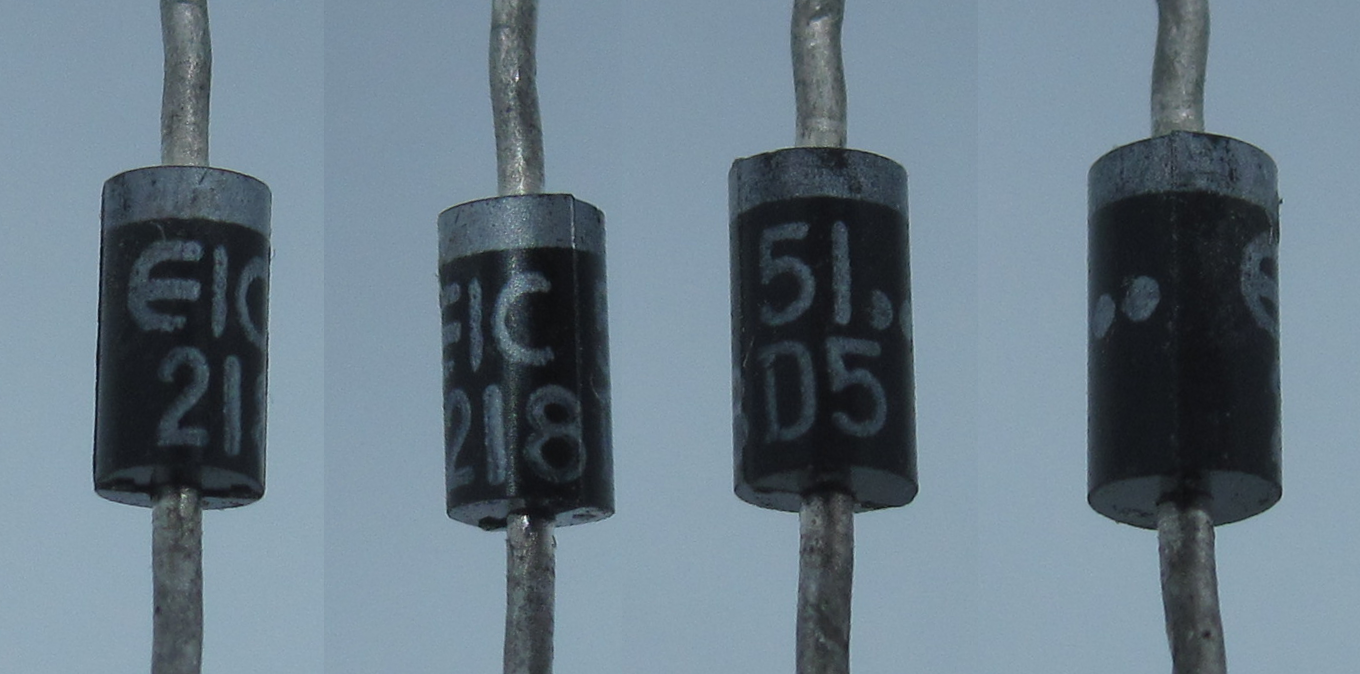

Is dit de opdruk EIC51 218D5 ?

[Bericht gewijzigd door fred101 op donderdag 14 juli 2022 15:48:16 (10%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs

Ik ga hem niet repareren, maar wil de schakeling nereenigne (reverse engineeren)

Duurde even totdat ik de woordgrap doorhad maar goed gevonden _/-\o_

Arco

Special Member

Is dan in ieder geval van EIC. Waarschijnlijk een 2EZ18D5 zener...

[Bericht gewijzigd door Arco op donderdag 14 juli 2022 16:38:40 (34%)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
fatbeard

Honourable Member

Op 14 juli 2022 16:37:04 schreef Arco:
Is dan in ieder geval van EIC. Waarschijnlijk een 2EZ18D5 zener...

_/-\o_ Dat wassem inderdaad.
Rare codering, dat dan weer wel...


Duurde even totdat ik de woordgrap doorhad maar goed gevonden _/-\o_

Even voor de duidelijkheid: Zwendel had er niets mee te maken. ;)


Dat kun je testen met een voeding.

Weet ik, maar daar had ik ff niet aan gedacht. Blinde vlek denk ik...
Toch maar ff gedaan: inderdaad 18V.

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.
hobby luke

Honourable Member

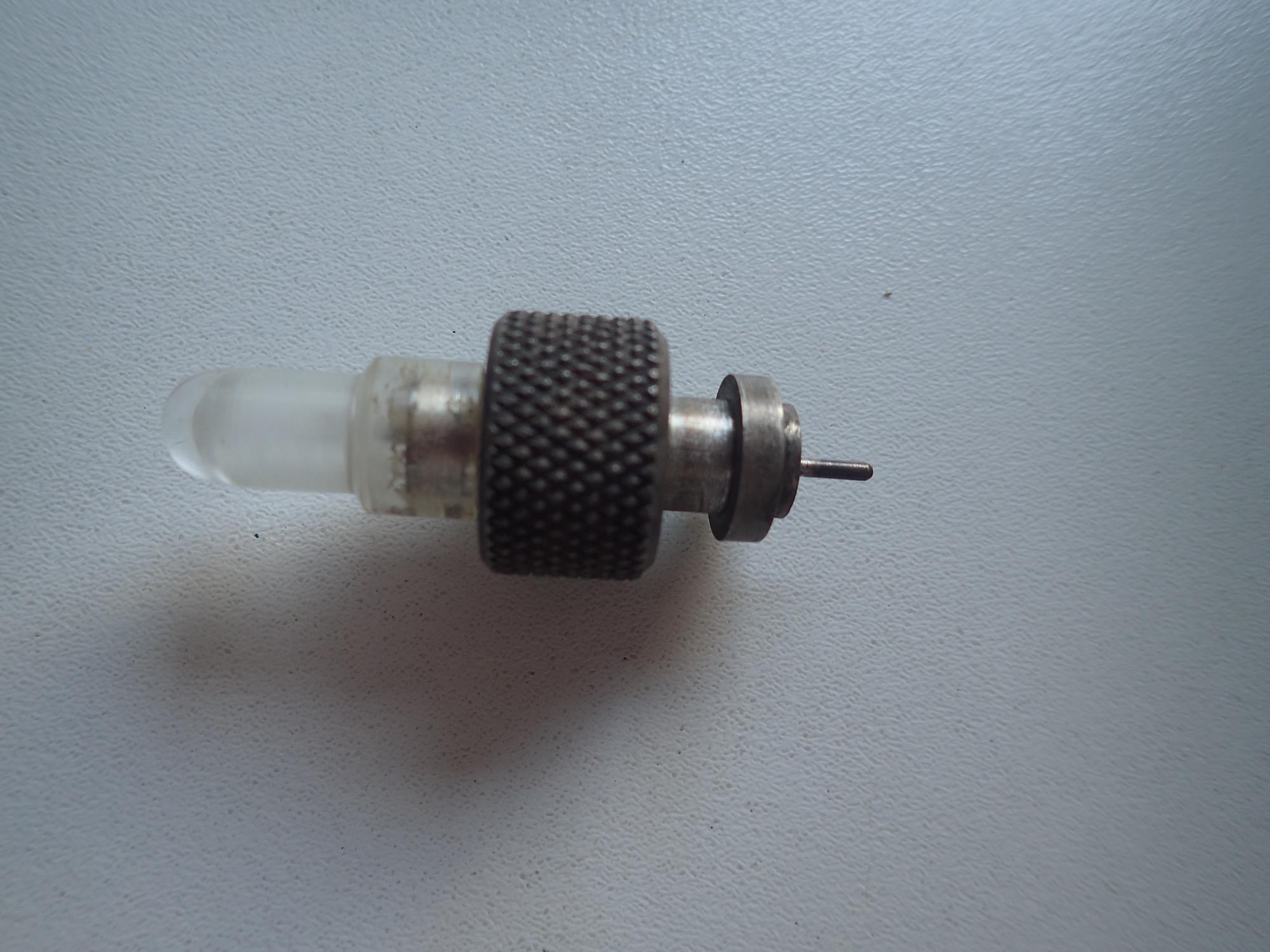

Iemand een idee waar dit onderdeel voor gebruikt wordt(werd)?
Geen idee hoe het hier ooit beland is.

Is dat glas? Zit er misschien een gaatje in de zijkant in dat glas? Dan zou het een pH sensor kunnen zijn.

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
hobby luke

Honourable Member

Of het glas is weet ik niet zeker.
Er zit geen gaatje in de zijkant.
Binnenin zit iets wat op een kleine kopie van de buitenkant lijkt.
Het ziet er niet uit als een gloeidraad, als je het ronddraait krijg je telkens hetzelfde beeld.

Edit, helemaal onderaan zijn er toch 2 pinnetjes, moeilijk te zien op de foto:

GJ_

Moderator

Tester voor IR afstandsbediening?

pietplof

Golden Member

Helemaal bovenin lijkt een lens te zitten.
Lang geleden heb ik eens een lichtvlekgalvanometer gehad met een minilampje en die leek wel wat op deze.
Zit er een geïsoleerd contactje op?

Meet de weerstand.
Als ik gelijk heb, moet je afgrijselijk voorzichtig zijn daar het gloeidraden heel snel sneuvelt.

Verder hoop ik niet dat het speciale ontsteker is voor een of ander naar explosief.

Is dat uitstekende pinnetje massief of toch een buisje?

festina lente
hobby luke

Honourable Member

Het uitstekende pinnetje is massief en geïsoleerd ten opzichte van het omhulsel.
Ik meet een oneindige weerstand.
Mogelijk een defect onderdeel?

Arco

Special Member

Het ziet er niet uit als een gloeidraad, als je het ronddraait krijg je telkens hetzelfde beeld.

Zou een neonpitje kunnen zijn? (de convex lens duidt toch op iets wat licht geeft volgens mij...)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
pietplof

Golden Member

Als het een neonpitje is moet je een wat hogere spanning aanleggen en blijkt het toch iets anders is het door genoemde spanning meteen naar de spreekwoordelijke eeuwige jachtvelden.
Tja, dat heet een duivels dilemma.

Gewoon een leuk doosje nemen. Het voorwerpje erin plaatsen en een glazen ruitje ervoor.
Aan de muur met de tekst:,,hobby lukes mysterie"
Ook leuk voor de latere erfgenamen.

festina lente
Arco

Special Member

Zit dat plastic 'hoedje' er niet los (afneembaar) op?
Zou ook nog een soort 'surge arrester' kunnen zijn, dan heb je iets hogere spanning nodig om te testen... ;)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
hobby luke

Honourable Member

Het hoedje is gelijmd.
Ik kan het nu wel ronddraaien en iets naar onder verschuiven, maar verwijderen lukt niet.
Het blijft ergens haperen en ik durf het niet te veel forceren.

Op deze foto is er bij inzoomen nog een rand te zien op het uiteinde van het metaaldeel:

[Bericht gewijzigd door hobby luke op dinsdag 19 juli 2022 11:14:36 (21%)

hobby luke

Honourable Member

Met 2 verschillende meters (Monacor CM-200 en Hung Chang Z216) meet ik 7 pF.
