Het "wat is / doet dit onderdeel" topic Deel 12

Op zondag 7 december 2025 21:05:03 schreef nonius:
Zou het de sensor kunnen zijn uit de auto-focus inrichting van een diaprojector? Die werkten ook met twee LDR's. Waar dan de andere twee voor zouden zijn....?

Heeft betreffende tante nog meer interessante electronicacomponenten in haar rommellades liggen? Asking for a friend....

Ik denk eerder aan iets als een target voor een schietspel of zo
Ooit heb ik gewerkt met een 4-kwadrant ding wat de locatie van het lichtpuntje van een glasvezel, die door een stukje spierweefsel was gestoken. Dit om in vitro contractie bewegingen er van te registreren,
Dat was een doelsensor uit de militaire sector.
Het ding van @revado lijkt een stuk grofstoffeljker qua preciesie dan waar ik mee werkte.

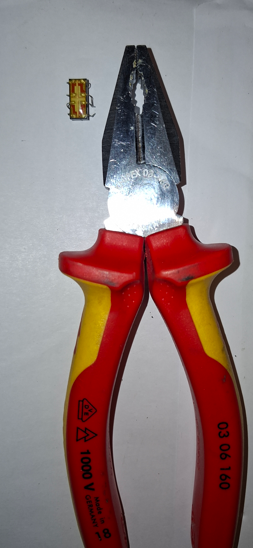

Het is maar een klein miniding hoor...

Op maandag 8 december 2025 12:14:17 schreef revado:

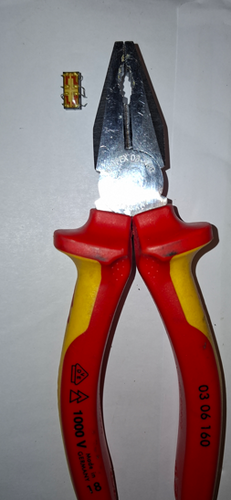

Het is maar een klein miniding hoor...

[bijlage]

Of een heeeeele grote tang :+

Op maandag 8 december 2025 11:00:45 schreef bprosman:
//EDIT OPGELOST , supersnelle reactie van de fabrikant

Ik was ondertussen aan het nadenken....

05 aan het begin = 5V input.
12D is dan dual output 12V. (dus + en -12V. )

die 050 zou ik dan gokken als 500mA output stroom.

Wat heeft de fabrikant gezegd?

Op maandag 8 december 2025 12:23:57 schreef bprosman:
[...]
Of een heeeeele grote tang :+

Hahaha, nee hoor, het is een gewone combitang en geen schoonmoeder O-)

Het lukt me niet om hiervan een datasheet te vinden.

Voor zover ik weet een sot23.
Het heeft 3 pootjes

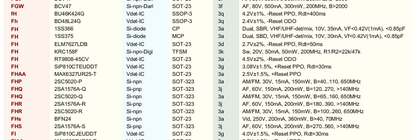

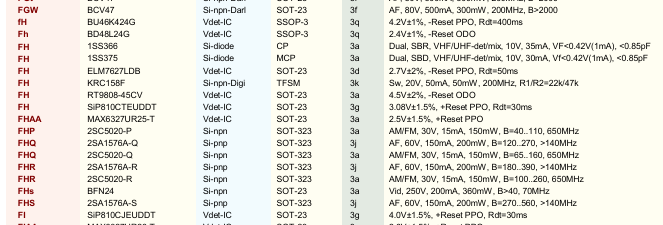

Het SMD codebook geeft geen duidelijke hints. :-(

Wat wel kan zijn is:
streepje onder hoofd letter.
streepje boven kleine letter.
Geen streep een getal.

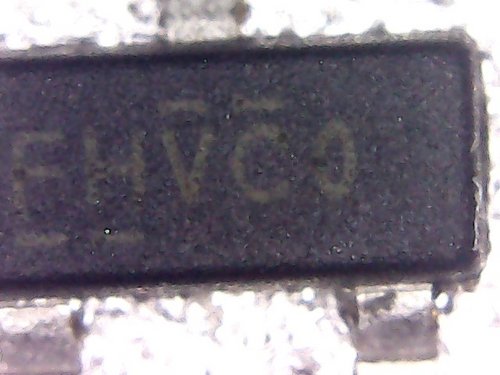

FHvc0

Maar ik heb verder ook nog niets gevonden wat het kan zijn.
Het zat wel in een bakje met andere fetjes. Maar dat zegt ook niet zoveel.

Heb het net maar even aan Google AI gevraagd en die wist het nu wel.
Eerder ook gevraagd maar op een andere manier.
Nu precies gevraagd
"smd marking FHvc0 sot23 specs"
Ik had dacht ik eerder hetzelfde gevraagd maar dan zonder SMD marking ervoor.

Dit zijn toch wel zaken waar AI goed in zou moeten zijn even heel veel data doorspitten.

smd marking FHvc0 sot23 specs
Denken
Zoeken
The SMD component with the marking code
FHvc0 in a SOT-23 package is a P-Channel Power MOSFET, specifically identified as the ON Semiconductor NTR1P02LT1G or a very similar variant.
The full specifications are as follows:
Parameter
Value Unit
Manufacturer ON Semiconductor (now part of onsemi) -
Part Number NTR1P02LT1G (or NTR1P02L) -
Polarity P-Channel -
Package Type SOT-23 (3-pin) -
Breakdown Voltage (Vds) -20 V
Continuous Drain Current (Id) -1.3 A
Rds(on) @ Vgs 0.18 (max) @ -4.5V; 0.28 (max) @ -2.5V Ω
Power Dissipation 0.35 (350mW) W
Operating Temperature -55 to +150 °C
Marking Code Breakdown
The marking "FHvc0" typically follows this convention:

FHv: The specific device code for the NTR1P02LT1G.
c0: Date code or lot code, which varies by manufacturing batch.

For detailed performance graphs and characteristic curves, you can refer to the official NTR1P02LT1G datasheet on the onsemi website.

Op maandag 8 december 2025 21:18:05 schreef rew:
[...]

Ik was ondertussen aan het nadenken....

05 aan het begin = 5V input.
12D is dan dual output 12V. (dus + en -12V. )

die 050 zou ik dan gokken als 500mA output stroom.

Wat heeft de fabrikant gezegd?

Sorry, ik zie nu je vraag pas :

5125_05-12D050.pdf

OK. Mijn gokwerk: redelijk in de buurt. Alleen 050 is niet 500 maar 50mA. Achteraf logisch.

Gezien de pinout is ie niet galvanisch gescheiden. Dan had ik een pinout verwacht als 1, 3 is +Uein -Uein en 10-11-12, 15-14-13 is +Uaus, GNDaus, -Uaus .

Isolation in-out is 500VDC volgens de datasheet.

Op donderdag 27 november 2025 15:33:03 schreef [steven]:
Hallo allemaal,
wie herkent deze connector? Komt uit een PLC opstelling.

Ik gok een oudere variant van dit Phoenix model.

Op zondag 7 december 2025 20:56:22 schreef revado:
Bijna Fred, dit is dan de Anoplognathus porosus crompotius :)

Anoplognathuds Pososus Crompotius memorandium.. ;)

Een leverancier stuurde me een paar onderdelen op met type-aanduiding: DA2ZS.R3
Dat was niet wat ik besteld had, en google kent het niet.
Het is TO92 package en zou een spannings-stabilisator moeten zijn.
Kan iemand er iets zinnigs over zeggen?

Op donderdag 25 december 2025 08:33:21 schreef M-i-c-h-e-l:
Een leverancier stuurde me een paar onderdelen op met type-aanduiding: DA2ZS.R3
Dat was niet wat ik besteld had, en google kent het niet.
Het is TO92 package en zou een spannings-stabilisator moeten zijn.
Kan iemand er iets zinnigs over zeggen?

Wat zegt de pakbon?

Foto kan ook helpen...

Op donderdag 25 december 2025 08:33:21 schreef M-i-c-h-e-l:
Een leverancier stuurde me een paar onderdelen op met type-aanduiding: DA2ZS.R3
Dat was niet wat ik besteld had, en google kent het niet.
Het is TO92 package en zou een spannings-stabilisator moeten zijn.
Kan iemand er iets zinnigs over zeggen?

Die code lijkt te lang voor op een TO-92 behuizing. Heb je een foto? En inderdaad als je weet wat voor merk en type het had moeten zijn, is het makkelijker op te zoeken of de opdruk zou kunnen kloppen.

Op donderdag 25 december 2025 11:29:19 schreef Arco:
Foto kan ook helpen...

Foto = TO92 met daarop de tekst DA2ZS.R3
Meer is het niet.

Op donderdag 25 december 2025 09:28:06 schreef mel:
[...]Wat zegt de pakbon?

De factuur zegt 79l12 spanningsregelaar.
Of er is in de haast-voor-Kerst een fout gemaakt (er was nog een fout in de bestelling) of (wat ik hoop) dit is een vervanger. Maar ik kan er geen datasheet over vinden.

Ik zal 's een experimentje doen. En anders volgende week opnieuw bestellen.

Op donderdag 25 december 2025 12:43:42 schreef M-i-c-h-e-l:
[...]
Foto = TO92 met daarop de tekst DA2ZS.R3
Meer is het niet.

Dat klopt niet. Om te beginnen kan die tekst nooit op 1 regel staan. Verder zijn lettertype en eventuele vorm en maatveoring van de behuizing ook hints. Zonder foto, is het beste dat je kunt doen, aangeven hoe de tekst over de behuizing verdeeld staat.

De factuur zegt 79l12 spanningsregelaar.

Dus een generieke factuurregel zonder vermelding van de fabrikant en het exacte type? Waar heb je ze besteld?

Maar inderdaad, waarschijnlijk de snelste manier om wat zekerheid te krijgen is een testopstelling.

Op donderdag 25 december 2025 08:33:21 schreef M-i-c-h-e-l:
Een leverancier stuurde me een paar onderdelen op met type-aanduiding: DA2ZS.R3
Dat was niet wat ik besteld had, en google kent het niet.
Het is TO92 package en zou een spannings-stabilisator moeten zijn.
Kan iemand er iets zinnigs over zeggen?

Is een negatieve 12V stabilisator.
Zie pagina 7: https://diotec.com/request/datasheet/di79l00zab.pdf

DA2Z dus waarbij de A voor de 1 staat, als dat op 1 regel stond en de rest eronder was dat al een hint geweest.

@rew hieronder: dat vind ik ook erg vreemd.

[Bericht gewijzigd door maartenbakker op (17%)]

Ja, maar waarom er niet D12Z staat? De andere van de familie hebben 05, 06, 07, 08 en 09 voor 5, 6, 7, 8 en 9 volt....

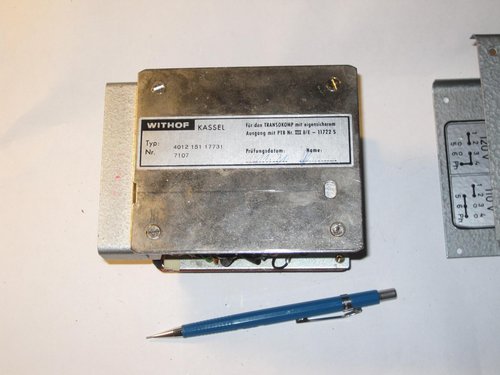

Weet iemand om wat voor diode het hier gaat? Is uit de voedingsunit van een schrijvende meter uit 1971, merk 'Withof Kassel', Transokomp, maar duidelijk uit de Philips-stal, met overal 12NC's in/op het apparaat.

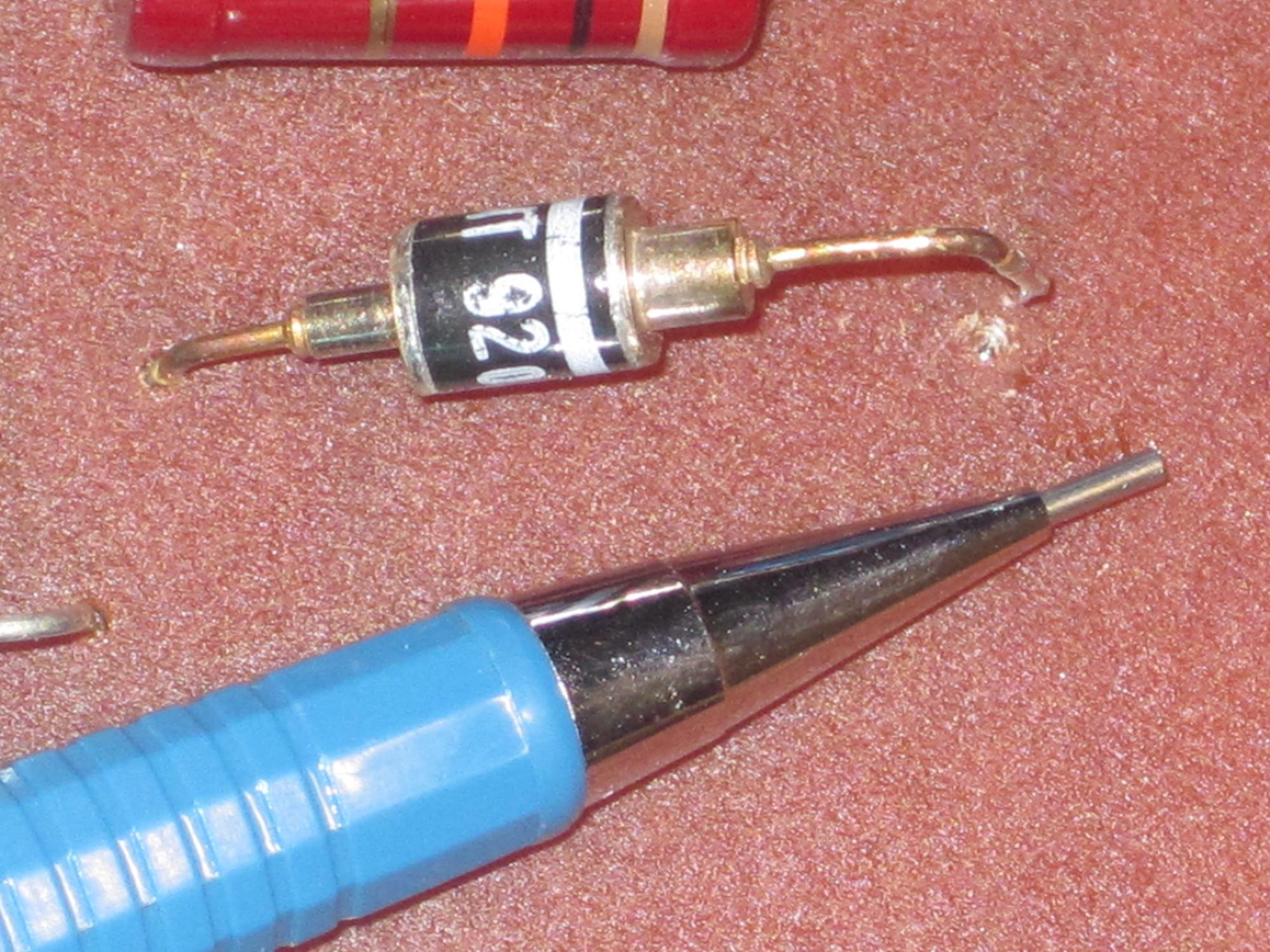

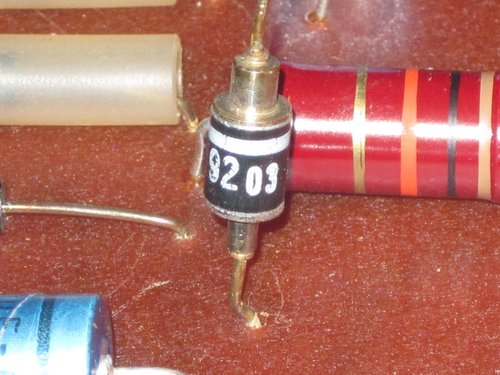

Op de diode staat 'NT 92 03' (met de '03' in duidelijk kleinere letters). Heb het sterke vermoeden dat het een diode van Philips is, omdat veel andere componenten ook van Philips zijn.

Ik heb het vermoeden dat het *geen* zener is maar een gewone gelijkrichtdiode à la 1N4007, maar ben dus niet 100% zeker....

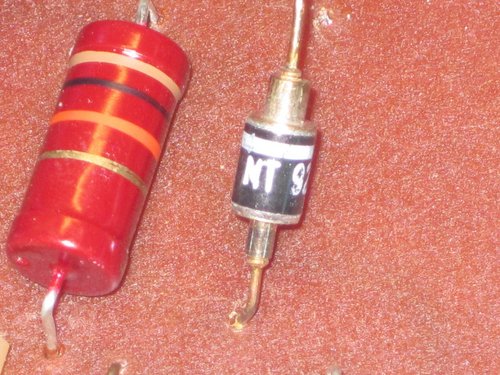

(voor de schaal, die rode 1k weerstand is een forse van 1 of 2 Watt)

[Edit: zou mogelijk toch een zener kunnen zijn, voor een negatieve spanning; er staat parallel over de diode een elco van 1000u/16V, dus zenerspanning zou dan nooit meer dan 16V mogen zijn....]

Die roodbruine weerstand is géén Philips, maar Beischlag™.
Ik vermoed een 1 á 2W type
Ik heb geprobeerd het typenummer van die 'diode' op te zoeken in All Datasheet, helaas zonder enig resultaat,,,,
