Het "wat is / doet dit onderdeel" topic Deel 12

Zal even meten!

Ik heb er ook twee liggen maar dan 3122 108 34093 van een jaartje nieuwer, alleen geen idee wat het zijn. Ze liggen in de opslag dus kan ook even niet snel onderzoeken.

Zit er een zekering in meegewikkeld? Daar zitten dan duidelijk aansluitingen met soldeeroogjes aan. Ik vermoed van niet, want om een of andere reden had ik de bij de mijne geconcludeerd dat het geen voedingstrafo's waren.

[Bericht gewijzigd door maartenbakker op zondag 8 juni 2025 01:42:05 (18%)]

Ohms gemeten. En ik heb geen idee waar de trafo uitkomt, de bouwpakket trafo was bij nader inzien een kleiner model. En zit geen zekering aangesloten op de oogjes.

Ik heb dit soort trafos ook wel eens ergens uit gesloopt. Ik vermoed uit een TV. Misschien een luidspreker trafo uit een van de laatste generaties buizen TV's of versterker? (Alhoewel de ohmse weerstand wel wat laag is daarvoor met 190 Ohm)

Maar misschien zijn ze daar te "modern" voor. De behuizing/vorm doet met aan het K9 tijdperk denken. In een oude telefoon centrale die ik gesloopt heb zaten ook van deze modellen in die vormfactor.

Het zou best kunnen dat ergens, hier bij me, in een lade met trafo's er nog wat van die dingen liggen.

-edit-
Was het niet de switcher trafo in de K9 voeding? Die voeding in de kooi midden onder in de kast?
Net even de nummers hiervan opgezocht (helaas alleen service nummers):
T182 4822 142 50127 (meest waarschijnlijk?)
T175 4822 142 60296
@maarten: Heb je de service nummer conversie naar de fabrieks codes?

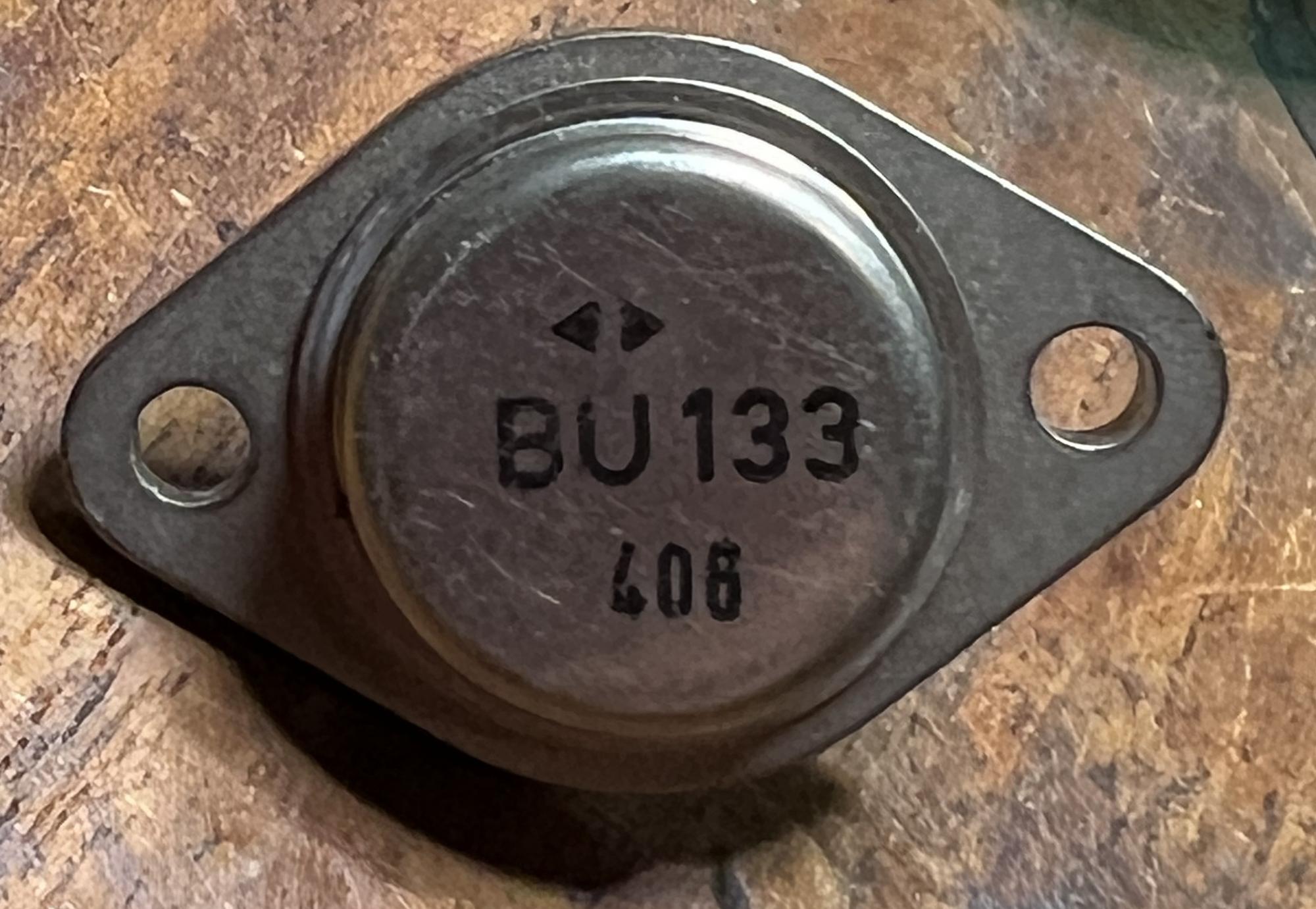

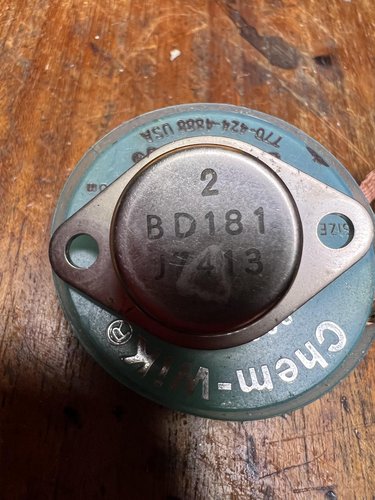

Wie weet er wat een SOT-23 met opdruk BR is?
Zie het topic hier: Powersupply schakeling, waarom makkelijk doen als het ook moeilijk kan?
De vraag is of het wel een BCW60 is. Is Zetex maar ik betwijfel of een Italiaans design dat gebruikt heeft.

[Bericht gewijzigd door henri62 op maandag 9 juni 2025 17:51:36 (15%)]

Op maandag 9 juni 2025 15:45:28 schreef henri62:
Ik heb dit soort trafos ook wel eens ergens uit gesloopt. Ik vermoed uit een TV. Misschien een luidspreker trafo uit een van de laatste generaties buizen TV's of versterker? (Alhoewel de ohmse weerstand wel wat laag is daarvoor met 190 Ohm)

Maar misschien zijn ze daar te "modern" voor. De behuizing/vorm doet met aan het K9 tijdperk denken. In een oude telefoon centrale die ik gesloopt heb zaten ook van deze modellen in die vormfactor.

Het zou best kunnen dat ergens, hier bij me, in een lade met trafo's er nog wat van die dingen liggen.

-edit-
Was het niet de switcher trafo in de K9 voeding? Die voeding in de kooi midden onder in de kast?
Net even de nummers hiervan opgezocht (helaas alleen service nummers):
T182 4822 142 50127 (meest waarschijnlijk?)
T175 4822 142 60296
@maarten: Heb je de service nummer conversie naar de fabrieks codes?

Ja een K8 of K12 zat ik aan te denken. Misschien kan het ding wel als een nettrafootje worden gebruikt. Gaan we testen! En de tekeningen doornemen van de diverse chassis. Voedingsprint van een K9 heb ik liggen. Maar kan er nu niet bij, dinnertime.

K9 schakeltrafo zal het niet zijn. Ik heb daar geen cross references van, maar hij ziet er niet echt zo uit naar mijn idee.

Op maandag 9 juni 2025 17:50:45 schreef henri62:
Wie weet er wat een SOT-23 met opdruk BR is?

mijn SMD codebook heeft meerdere mogelijkheden:

BR 2PB709AR      Si-pnp      SC-59     3f  GP, 45V, 100mA, 250mW, B=210..340, >70MHz        B43 -  16ta  -   Phi
BR 2SB1218A-R    Si-pnp      SC-70     3a  AF, 45V, 100mA, 150mW, B=210..340, >80MHz        -   -  16ta  -   Pan
BR 2SB1627-R     Si-pnp      SOT-416   3a  Lo-sat, 45V, 100mA, 80MHz, B=120..240            -   -  16ta  -   Pan
BR 2SB709A-R     Si-pnp      SC-59     3a  GP, AF, 60V, 600mA, B=210..340, 150MHz           -   -  16ta  -   Pan
BR 2SC2412K-R    Si-npn      SOT-346   3j  GP, 60V, 150mA, 200mW, 180MHz, B=180..390        -   -  16ta  -   Rhm
BR 2SC4081-R     Si-npn      SOT-323   3j  GP, 60V, 150mA, 200mW, 100MHz, B=180..390        -   -  16ta  -   Rhm
BR 2SC4617-R     Si-npn      SOT-416   3j  GP, 60V, 150mA, 150mW, B=180..390, 100MHz        -   -  16ta  -   Rhm
BR 2SC4617-R     Si-npn      SOT-523F  3a  GP, 60V, 150mA, 150mW, B=180..390, 100MHz        -   -  18ta  -   Wtr
BR 2SC5658-HF-R  Si-npn      SOT-723   3a  GP, 60V, 150mA, 150mW, 100MHz, B=180..390        -   -  18ta  -   Cmc
BR 2SC5658-R     Si-npn      VMT3      3j  GP, 60V, 150mA, 150mW, 100MHz, B=180..390        -   -  18ta  -   Rhm
BR AO3452        n-MOSFET    SOT-23    3n  Sw-PWM, 30V, 4A, 1.4W, Rds=52mΩ(10V), 3.5/17.5ns -   -  16fh  -   Aom
BR AX6608AR-12R  LVR-IC      SOT-23-3L 3be LDO, 1.2V±2%, 300mA                              -   27 16vj  VR1 Axl
BR BCW 60BR      Si-npn      SOT-23    3a  GP, 32V, 200mA, 250mW, B=150..310, 250MHz        -   -  16te  -   Zx
BR GS6332UR16D1  Vdet-IC     SOT-23    3g  1.6V±1.8%, +Reset PPO, Rdt=1.5ms                 -   -  16vdc VD7 Vs
BR HAC2412R      Si-npn      SOT-23    3a  GP, 50V, 150mA, 200mW, B=180..390, 160MHz        -   -  16ta  -   Hot
BR L2SC2412KRLT1 Si-npn      SOT-23    3bb GP, 50V, 150mA, 200mW, 180MHz, B=180..390        -   -  16ta  -   Lrc
BR MMBZ5253B     Z-diode     SOT-23    3a  25V±5%, Izt=5.0mA, Zzt=35Ω, 350mW                -   -  16dc  -   Jiy
BR MSB1218A-R    Si-pnp      SOT-323   3a  GP, 45V, 100mA, 150mW, B=210..340                -   -  16ta  -   Mot
BR RT9169-35CV   LVR-IC      SOT-23    3a  LDO, 3.5V±2%, 100mA                              -   -  16ch  VR1 Rct
BR SiP6332R16D1  Vdet-IC     SOT-23    3g  1.6V±1.5%, -Reset PPO, Rdt=1.5ms                 -   -  16vdc VD7 Vs
BR SRA2212E      Si-pnp-Digi SOT-523   3ba Sw, 50V, 100mA, 150mW , 200MHz, R1=100k          -   -  16ta  -   Kau
BR SRA2212EF     Si-pnp-Digi SOT-523F  3ba Sw, 50V, 100mA, 150mW , 200MHz, R1=100k          -   -  18ta  -   Kau
BR SRA2212U      Si-pnp-Digi SOT-323   3ba Sw, 50V, 100mA, 200mW , 200MHz, R1=100k          -   -  16ta  -   Kau

Hiervan valt ongeveer de helft weg als je zeker weet dat het een SOT23 is.

Op maandag 9 juni 2025 18:21:36 schreef maartenbakker:
K9 schakeltrafo zal het niet zijn. Ik heb daar geen cross references van, maar hij ziet er niet echt zo uit naar mijn idee.

Lijkt er niet op. Toch maar de K8 bestuderen.

Toch mooi, een van de eerste switchers ooit (1972?) op ca 16kHz wat een verschil met het vorige model.

Ook geen K8, wel een mooie trafo in de voeding onderin de TV, en die heb ik nog liggen...

https://obsoletetellyemuseum.blogspot.com/2012/03/philips-x26k171-roya…

patent verleend in 1972 (K12)

Dan moet het haast wel een K12 zijn waar die vermaledijde trafo inzat....

@Henri62 Komt uit een KTV en het net sluit zich langzaam....

Nope ook de K12 is hit and miss edit:

K11 begin warm te worden:

Deze zit niet in een nylon verpakking zoals op de foto boven

[Bericht gewijzigd door RAAF12 op dinsdag 10 juni 2025 12:02:10 (26%)]

Dat is ook geen voedingstrafo.

Jouw trafo is waarschijnlijk van 1971, die ik heb liggen van 1972. De 12NC zal waarschijnlijk al eind jaren '60 zijn uitgegeven. Ik denk niet persé aan een televisie.

1972 is trouwens K9, niet K12. De K12 kwam in 1977 pas.

Overigens komen een aantal C-kern technieken/patenten bij Van der Heem vandaan. Ik denk vermoed de platte in kunststof gevatte constructie zoals deze. De C-kern zelf zat al in het Philips programma maar was vaak rechtopstaand geconstrueerd en zonder wikkelkamers.

[Bericht gewijzigd door maartenbakker op dinsdag 10 juni 2025 13:43:11 (34%)]

3122 108 34093 is dat een PT202 ? Is schijnbaar een luidsprekertrafo uit een K12 (info van mfbfreaks)

[Bericht gewijzigd door henri62 op dinsdag 10 juni 2025 21:36:27 (51%)]

PT202 is Philips Turnhout, week 2 van 1972. Zegt dus niks over de functie of het type trafo.

Waar op mfbfreaks heb je dat gevonden?

[Bericht gewijzigd door maartenbakker op woensdag 11 juni 2025 00:20:13 (19%)]

Ergens op hun V&A.
-edit- hier: https://forum-mfbfreaks.nl/viewtopic.php?t=3581&start=15
Volgens mij ben jij daar toch ook actief op?

[Bericht gewijzigd door henri62 op woensdag 11 juni 2025 20:41:13 (21%)]

Via het transistorforum komt er info dat die trafo toch wel in een specifiek model K8 kan hebben gezeten. Iets waar ik direct aan dacht maar nu bevestigd wordt door een specialist op het Philips KTV gebied. Maar ik heb tot nu toe die exoot nog niet op foto kunnen betrappen.

Misschien zijn er lijsten van alle mogelijke uitvoeringen. Hulpvoeding of luidspreker trafo wordt genoemd. In denk niet aan een LS trafo, daarvoor is de sec van veel te dik draad...

Even een blik in de SM en dit zou hem kunnen zijn:

Op maandag 9 juni 2025 17:50:45 schreef henri62:
Wie weet er wat een SOT-23 met opdruk BR is?
Zie het topic hier: Powersupply schakeling, waarom makkelijk doen als het ook moeilijk kan?
De vraag is of het wel een BCW60 is. Is Zetex maar ik betwijfel of een Italiaans design dat gebruikt heeft.

Buiten wat exoten kom ik ook op een BCW60BR.

Op woensdag 11 juni 2025 21:06:36 schreef rob040:
Even een blik in de SM en dit zou hem kunnen zijn:
[bijlage]

Die trafo heeft 2 wikkelingen van dun draad die naar buiten toe zijn uitgevoerd
En de 2 wikkelingen secundair van dik draad zitten uitwendig parallel geschakeld. Het lijkt er erg veel op! Zo'n 4822 nummer is dat te herleiden naar het nummer op de trafo zelf?

dan zit die a en b in de primaire intern doorverbonden.

Doorverbonden wikkelingen klinkt plausibel, dat deden ze vaker bij deze constructie. Dus misschien inderdaad een luidsprekertrafo uit een K8. Dat verklaart in elk geval waarom er geen zekering in zit.

Op woensdag 11 juni 2025 20:39:17 schreef henri62:
Ergens op hun V&A.
-edit- hier: https://forum-mfbfreaks.nl/viewtopic.php?t=3581&start=15
Volgens mij ben jij daar toch ook actief op?

Klopt! Dankje, er stond een spatie tussen vandaar dat mijn zoektocht niet werkte.

Ik snapte de opmerking niet helemaal, maar er staat daar letterlijk

Luidsprekertrafo 3122 108 34093 code PT 202 met luidpspreker-aansluitingsplaatje en orig
kabel en plug, komt uit een sloop K12-chassis KTV ( 06-1980 )

Dat is in elk geval een heel stellige vermelding van de herkomst... Maar... Die datumcode is niet plausibel voor een K12 en in elke geval niet voor eentje uit 1980. Dat zou betekenen dat het een oudere trafo is die later in dat toestel ingebouwd is, en dat klopt dan weer met die K8 waar 1971 en 1972 ook plausibele productiedata voor zijn. Eerste gebruik rond 1969 zou betekenen dat hij ook in de K7 kan hebben gezeten.

Dan moet dit de trafo zijn in het Philips K8 KTV chassis. Ik heb geen foto kunnen vinden van de trafo met het nummer erop vermeld. En toch handig van ondergetekende een trafo ergens uitslopen tig decennia geleden en niet vermelden waaruit the sucker komt <not>, en kudo's voor de uitvinders van het Internet. ~~copy to transistorforum.nl~~

https://obsoletetellyemuseum.blogspot.com/2012/03/philips-x26k171-roya… van Frank Sharp. Hulde!

Ze zitten in serie met de pluspool op een pcb tje uit een 9,6 volt Ni-MH laptop accu.

Het is vermoedelijk een 100mΩ weerstand voor de laad/ontlaadstroommeting.
In dit geval 2 parallel dus 50mΩ. ik meet dat in beide richtingen.

Wat is dit voor codering/fabrikaat? 100mΩF ?

F is tolerantie van 1%

Zijn er beeldverscherpers of AI die dit kan lezen? De pic komt van Frank Sharp's website.

[Bericht gewijzigd door RAAF12 op donderdag 12 juni 2025 13:09:15 (24%)]

Op donderdag 12 juni 2025 11:06:57 schreef flash2b:
F is tolerantie van 1%

En voor een stroommeting is die extra nauwkeurigheid wel zo fijn!
