Project mag je het niet noemen, maar ik wilde hem toch even delen ...
Ik zat met een stapeltje onbekende duo torren waar ik wat meer van wilde weten, dus heb ik het ontwerpje van onze favoriete prettig gestoorde japanner eens in elkaar gedraaid http://www.intio.or.jp/jf10zl/trct.htm
En ik moet zeggen ... ondanks ( dankzij ? ) de eenvoud van het ding werkt het verbazend goed.
[Bericht gewijzigd door Sine op maandag 9 juli 2007 16:06:23 (12%)
Moderator
draadjes zijn heel goedkoop te vinden op een IA die regelmatig op samenkopen.net langs komt.
En het is inderdaad een storage scope, analoog / digitaal combi scope ( tek2212 ), in dit geval gewoon in XY mode, niets digitaals aan dus
Op 9 juli 2007 16:04:26 schreef Jan Bot:
[...]leuk hoor!
wat komt er alemaal in?
persglaslamp? gobo's? kleurenfilters?
word het DMX bestuurbaar?
stappenmotoren? servo's?
stroomoverdracht via sleepringen?kortom vertel eens wat meer over je project:)
Hallo
Dit is een soort proto type
voorlopig nog geen gobo's en dergelijke
Het zou moeten aangestuurt worden onder dmx
alleen weet nog niet heel goed hoe dit te doen
ik wil namelijk iets degelijk maken (niet dat elk uur gemaakt moet worden of geset)
de stroom overdragt gebeurt met kabels (nog niet met sleepringen:( omdat ik deze niet in men bezit heb)
dit neemt natuurlijk weg dat ik niet helemaal kan rond draaien
Hebben jullie sugesties tips deze zijn altijd welkom
of schema's
of zijn er nog vragen
Op 9 juli 2007 17:33:31 schreef nonkel_dw:
[...]de stroom overdragt gebeurt met kabels (nog niet met sleepringen:( omdat ik deze niet in men bezit heb)
dit neemt natuurlijk weg dat ik niet helemaal kan rond draaien
ik ben geen lampentech, maar zover ik weet worden er in de profi lampen ala varilite en Highend GEEN sleepcontacten gebruikt.
Er zitten gewoon behoorlijke kabelbomen in die dingen. met name de grote hoeveelheid sensoren en actuatoren zorgen voor een hoop kabels.
Glp heeft een model wat dit wel kan. Oneindig doortollen. de glp max mini geloof ik. 250 watt peertje zit erin. Opzich wel een erg mooie movinghead alleen had de lamp wat meer vermogen mogen hebben.
Wat je wel kan doen is er een zooi leds op zetten. zodat je zoiets krijgt eventueel met meerdere kleuren. bijvoorbeeld r b en g.
Aansturen kan met chippies van The Willows. Of je moet ze zelf willen programeren.
niemand die nog sugesties heeft voor de aanstuuring van de motoren en dergelijke
namelijk hoe meer sugesties hoe slimmer er iemand van word
od mss beter een topic openen? (als dit mag van de moderator)
hier gaan we dan verder :
http://www.circuitsonline.net/forum/view/message/650693#650693
[Bericht gewijzigd door nonkel_dw op maandag 9 juli 2007 19:28:22 (18%)
Op 9 juli 2007 19:10:12 schreef nonkel_dw:
niemand die nog sugesties heeft voor de aanstuuring van de motoren en dergelijkenamelijk hoe meer sugesties hoe slimmer er iemand van word
od mss beter een topic openen? (als dit mag van de moderator)
volgens mij heb je al voldoende topic lopen omtrent dit project van (DMX sturing etc)
dus liever ga je hier verder!
en vanaf nu weer ONTOPIC

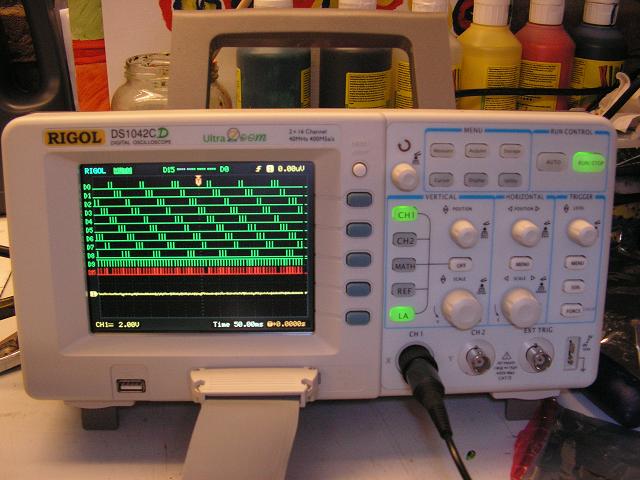

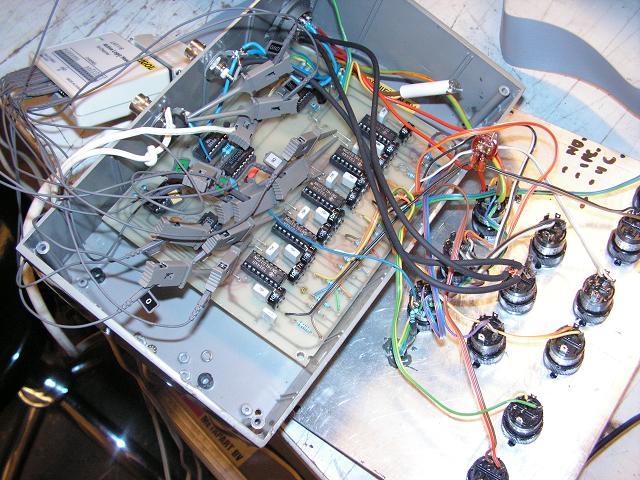

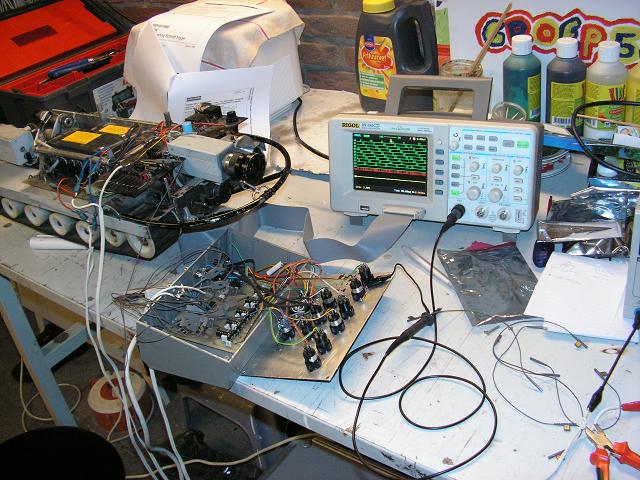

Reverse engineering van de aansturing van een robot. Ik ben er al achter dat er met een soort selfmade schuifregister de data over 1 draadje wordt gestuurd.
Kun je mooi de rigol in actie zien:)
Moderator
Zit je nog in groep 5?
Op 9 juli 2007 16:06:05 schreef Sine:
Project mag je het niet noemen, maar ik wilde hem toch even delen ...Ik zat met een stapeltje onbekende duo torren waar ik wat meer van wilde weten, dus heb ik het ontwerpje van onze favoriete prettig gestoorde japanner eens in elkaar gedraaid http://www.intio.or.jp/jf10zl/trct.htm
En ik moet zeggen ... ondanks ( dankzij ? ) de eenvoud van het ding werkt het verbazend goed.
Een typische 'junk box' schakeling
Ik wil meer vrije tijd!!
Op 9 juli 2007 17:39:46 schreef Jeroen Boere:
[...]ik ben geen lampentech, maar zover ik weet worden er in de profi lampen ala varilite en Highend GEEN sleepcontacten gebruikt.
Er zitten gewoon behoorlijke kabelbomen in die dingen. met name de grote hoeveelheid sensoren en actuatoren zorgen voor een hoop kabels.
Volledig correct, bijna alle mh's hebben kabelbomen. Daarnaast zijn de meeste movingheads uitgerust met meerdere microcontrollers (zo heeft bijv. de movitec SL250 4 PIC microcontrollers: 1 op het mainboard en 2 in de armen voor aansturing van de stappenmotoren en 1 voor aansturing van het display) Verder vind ik het frapant dat je (nonkel_dw) directe overbrengig gebruikt, nagenoeg alle movingheads gebruiken een beld overbrenging. Ik vraag me ook af ofdat je je tandwieltje na 1 dag on the road al niet kapot hebt.
Verder mis ik je detectors, hoe detecteer je of je head niet door iemand uit z'n plek getikt is? Of je gobowiel wel goed staat etc.
idd hier zitten geen sensors in (kan dit met reed contacten?)
dit is ook een prototype
ik zet men moving head online voor reaties zo kan hij altijd beter worden
De headjes die ik heb (Showtec Unicorn, zie einde deel 4 voor mijn projectje daarmee) gebruiken reed contacten voor de initialisatie, en optische sensoren (a-la oude serieele bal muizen) tijdens operatie. Zodra de kop bewogen wordt door iemand genereren die optische sensors een aantal interrupts, op basis hiervan kan de software dan berekenen hoever de head bewogen is en gaat dan ook weer netjes terug naar z'n plaats.
Een head zonder kabelbomen wordt vrij moeilijk aangezien je best wat signalen naar je kop moet brengen. Die GLP heads zullen wel een bepaalde manier van multiplexing gebruiken (of een serieel protocolletje) om de boel aan te sturen, verwacht namelijk niet een 20 polig sleepcontact...
Op 10 juli 2007 09:19:46 schreef Fossalta:
De headjes die ik heb (Showtec Unicorn, zie einde deel 4 voor mijn projectje daarmee) gebruiken reed contacten voor de initialisatie, en optische sensoren (a-la oude serieele bal muizen) tijdens operatie. Zodra de kop bewogen wordt door iemand genereren die optische sensors een aantal interrupts, op basis hiervan kan de software dan berekenen hoever de head bewogen is en gaat dan ook weer netjes terug naar z'n plaats.Een head zonder kabelbomen wordt vrij moeilijk aangezien je best wat signalen naar je kop moet brengen. Die GLP heads zullen wel een bepaalde manier van multiplexing gebruiken (of een serieel protocolletje) om de boel aan te sturen, verwacht namelijk niet een 20 polig sleepcontact...
Movitecs (SL250 gezien) en Coemar Prospot's hebben optische sensoren op pan en tilt (zo'n gaatjes wieletje) deze genereren inderdaad interrupts verder zit er op pan en tilt en volgens mij ook op de colour gobo wielen etc hallsensoren om 0 punten te detecteren.
afhankelijk zou je een potmeter kunnen gebruiken, dan kan je welliswaar niet eindeloos doordraaien, maar je hebt wel een perfecte detectie. Je zou ook attenuators kunnen gebruiken die kunnen eindeloos rond draaie
sleepringen en een serieel protocolletje gaan niet samen, één onderbreking en het gaat al de mist in. je hebt nooit optimaal contact.
Wat mij eigenlijk perfect lijkt is om een koppentrommel te gebruiken. Met een stappenmotor kun je de boel nauwkeurig aansturen en met de geïntergreerde hall sensoren kun je kijken of hij verdraaid is.
Met de 2 spoelen kun je serieel contact maken.
Tenslotte kun je eideloos rond draaien.
Moderator
Is het misschien een idee hier een eigen topic over te openen ?
Het gaat al bijna een hele pagina over moving heads.
Op 9 juli 2007 19:13:36 schreef Jeroen Boere:
[...]volgens mij heb je al voldoende topic lopen omtrent dit project van (DMX sturing etc)
dus liever ga je hier verder!
en vanaf nu weer ONTOPIC
nonkel_dw is in zijn DMX-ontvangen op 16F628A topic op de moving-head doorgegaan.
http://www.freewebs.com/atlantikwalll/DSC06046.JPG
model beveiliging.
de schakeling van de site.
niet echt een project maar wel handig.
en goedkoper dan in de winkel
stef
[Bericht gewijzigd door Henry S. op dinsdag 10 juli 2007 18:07:09 (3%)
@wiltoyo
is dat wat op die tank zit een snelheidsregelaar?
zo ja zou je hier het schema kunnen posten ik ben bezig met een soort gelijk project alleen dan gewoon met wielen.
stef
Op 10 juli 2007 15:28:11 schreef roboteer drg:
[afbeelding]
model beveiliging.de schakeling van de site.
niet echt een project maar wel handig.
en goedkoper dan in de winkelstef
Werkt het goed?
Op 10 juli 2007 15:34:57 schreef roboteer drg:
@wiltoyois dat wat op die tank zit een snelheidsregelaar?
zo ja zou je hier het schema kunnen posten ik ben bezig met een soort gelijk project alleen dan gewoon met wielen.stef

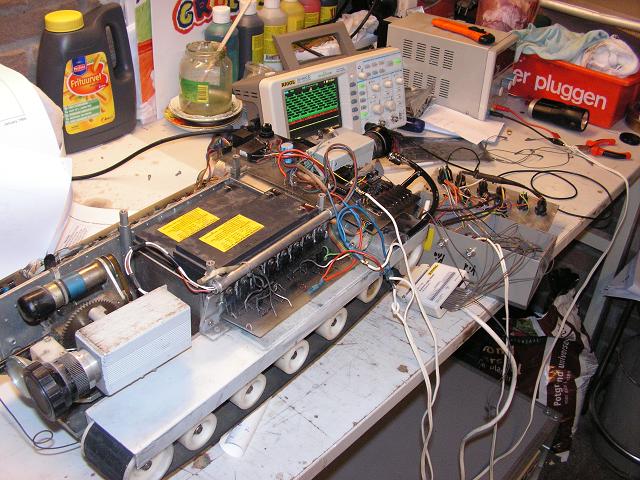

Nee, er zit geen snelheidsregelaar op. Wat je ziet zitten is een discreet opgebouwde serieel in naar parallel uit schuifregister. Verder zitten er zes H-Bruggen op. Een groot aantal IC's die er op zitten zijn obselete. Ik ben nu de preciese serieele datatrein aan het uitpluizen. zodat wat er op de tank zit kan blijven zitten.
Experiment voor een brievenbus post meld en tel systeempje.
De brievenbus module met drie 555jes:
De Huis module met een 556 en een 4017:
Brand de groene led dan is de bus leeg, groen en geel is één inworp, geel twee, geel en rood drie inworpen, bij alleen rood er is heel veel ingeworpen. Voor een inworp geld een venster van 30 seconden en er is een automatische reset wanneer de deur van de brievenbus wordt geopend met de sleutel. Tussen huis en brievenbus loopt een driedraads verbinding. Heel eenvoudig maar werkt uitstekend.
