Op 10 juli 2007 19:43:26 schreef roboteer drg:
@wiltoyo

waar zijn die h-brugen voor dan?

stef

wat dacht dacht je van de motoren voor de robot ?

Voor de motoren, er zitten er zes in: twee voor de rupsen en vier voor de arm. Het zijn gewoon gelijkstroommotoren.

Maak me niet gek, ik ben al gek.

Hier een paar foto's van mijn Belichtingsbakje

Hij is gemaakt van een oude gezichtsbruiner

http://lh6.google.com/Bastiaan1988/RnbpZ0bcDiI/AAAAAAAAAP4/Z-4MfMosnTo/100_0870.jpg?imgmax=512

http://lh5.google.com/Bastiaan1988/RnbpbkbcDjI/AAAAAAAAAQA/vQUbLcF8j_Y/100_0871.jpg?imgmax=512

http://lh6.google.com/Bastiaan1988/Rnbpc0bcDkI/AAAAAAAAAQI/0POOivIgwb8/100_0872.jpg?imgmax=512

http://lh4.google.com/Bastiaan1988/RnbpeUbcDlI/AAAAAAAAAQQ/AqDgwEK47hU/100_0873.jpg?imgmax=512

http://lh5.google.com/Bastiaan1988/RnbpfkbcDmI/AAAAAAAAAQY/n9MmHOw1Kh0/100_0874.jpg?imgmax=512

http://lh5.google.com/Bastiaan1988/RnbpgkbcDnI/AAAAAAAAAQg/vOxtlaAgHrg/100_0875.jpg?imgmax=512

Op 10 juli 2007 19:12:14 schreef FrankH:
Experiment voor een brievenbus post meld en tel systeempje.

De brievenbus module met drie 555jes:
[afbeelding]

De Huis module met een 556 en een 4017:
[afbeelding]

Brand de groene led dan is de bus leeg, groen en geel is één inworp, geel twee, geel en rood drie inworpen, bij alleen rood er is heel veel ingeworpen. Voor een inworp geld een venster van 30 seconden en er is een automatische reset wanneer de deur van de brievenbus wordt geopend met de sleutel. Tussen huis en brievenbus loopt een driedraads verbinding. Heel eenvoudig maar werkt uitstekend.

Leuk projectje, heb je iets van een schema?

...
Leuk projectje, heb je iets van een schema?

Op verzoek even in een stapel papier zitten graven en de volgende schetsen opgedoken:

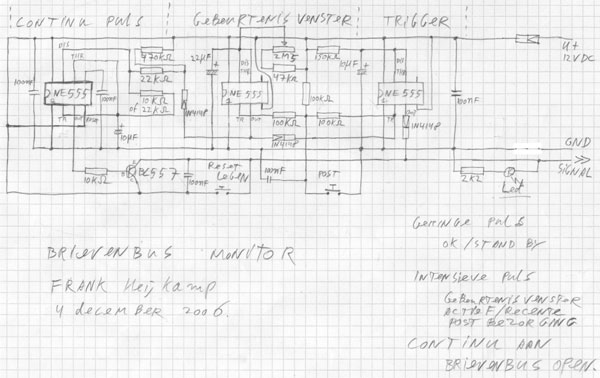

Schema bus
http://mirror.alshetgaatom.com/frankh/schema_bus.jpg

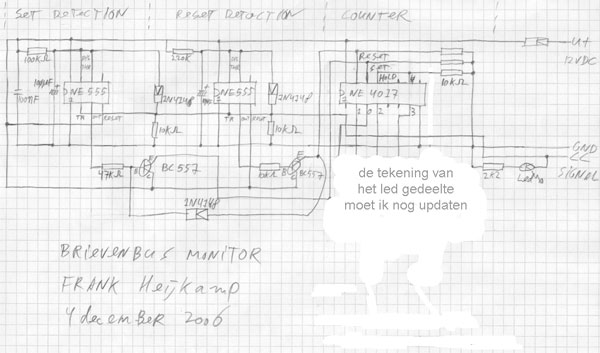

Schema huis
http://mirror.alshetgaatom.com/frankh/schema_huis.jpg

klein is fijn

Moderator

Even een klein prutsprojectje omdat ik wat nodig had op de universiteit, een RC filter met BNC connectoren.

Je start met een klein printje:

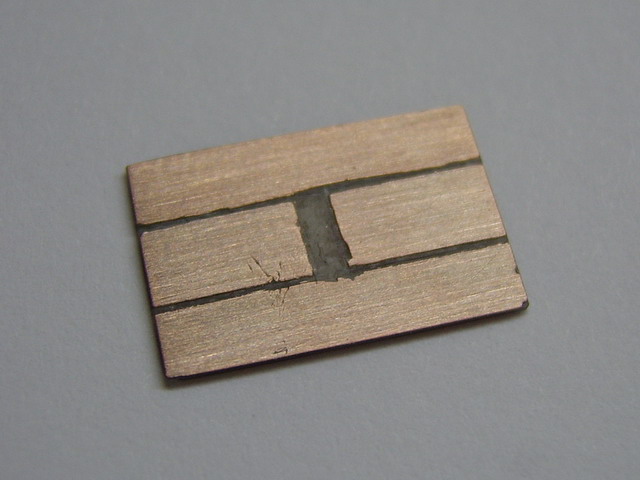

http://www.kleinisfijn.nl/co/rc_filter%231.jpg

Daar soldeer je wat leuke dingen op. Het boeit niet zo wat, de frequenties zijn niet echt spannend.

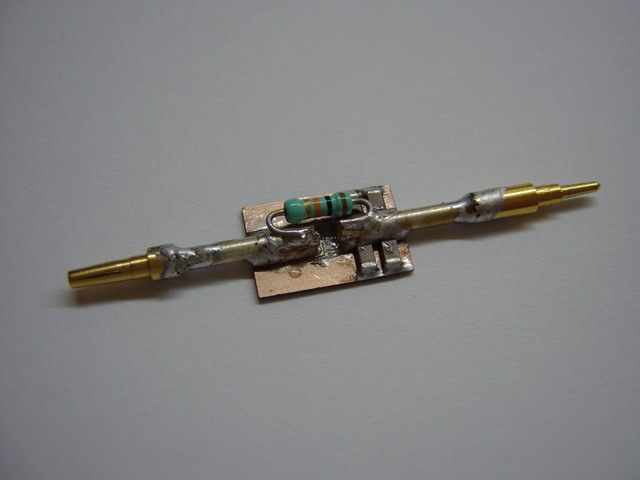

http://www.kleinisfijn.nl/co/rc_filter%232.jpg

En daarna propje je het geheel weer in de behuizing:

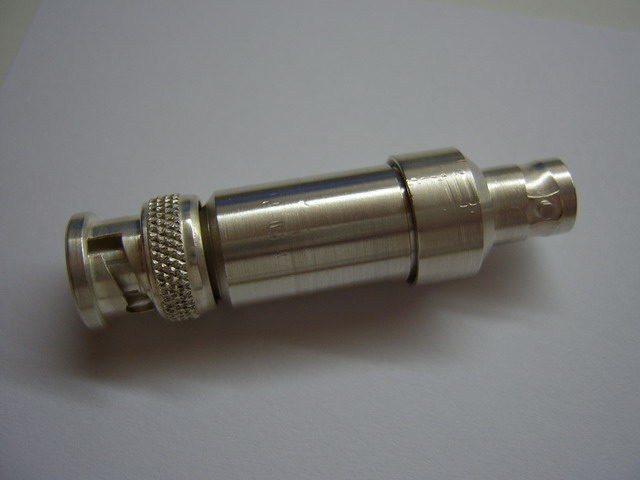

http://www.kleinisfijn.nl/co/rc_filter%233.jpg

Het ding was eerst een 50Ω afsluitweerstand, nu maar hopen dat niemand ergens het ding *per ongeluk* verwisselt. >:)

Henry S.

Moderator

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
klein is fijn

Moderator

Op 10 juli 2007 23:54:41 schreef Henry S.:
Geen 10k SMD weerstand? ;)

Zat er eerst op, maar omdat het zo'n dun printje is breekt de weerstand vrij makkelijk. Wat natuurlijk gebeurde.

Hoi

Een van mijn laatste projecten is mijn ledkus, ben er eigenlijk veel te lang aan bezig geweest, maar maakt ook niets uit. Voor degene die niet weten wat er de bedoeling van is, het is een 3D blok met allemaal led's in, in mijn geval zijn het er 512, dus 8 X 8 X 8 led's. Door de led's apart aan en uit te zetten kun je er 3D beelden mee creëren. Ik heb nog geen foto's van beelden of een filmpje van de beelden omdat ik niet de juiste camera heb, en de led's flitsen met een frequentie waardoor de camera het niet goed kan vastleggen. Ik heb wel foto's van de hardware, en een foto waarbij alle led's aan zijn.

In de kubus zijn alle de kathodes van de led's boven elkaar met elkaar verbonden, dus ik heb 8 X 8 = 64 anodes om aan te sturen, en alle anodes van de led's van dezelfde hoogte zijn met elkaar verbonden, dus ik heb 8 anodes.

Heb een 18F242 controller, geprogrammeerd met proton ide. Heb al wat bewegende beelden enzo gemaakt. Ik zal er eens proberen een filmpje van online te zetten.

De kubus zelf:
http://joriske.8888mb.com/led-kubus/Afbeelding%20001.jpg
http://joriske.8888mb.com/led-kubus/Afbeelding%20002.jpg
http://joriske.8888mb.com/led-kubus/Afbeelding%20004.jpg
http://joriske.8888mb.com/led-kubus/Afbeelding%20009.jpg

inside: :p
http://joriske.8888mb.com/led-kubus/Afbeelding%20007.jpg
http://joriske.8888mb.com/led-kubus/Afbeelding%20013.jpg

waarbij alle led's oplichten:
http://joriske.8888mb.com/led-kubus/Afbeelding%20016.jpg

overige hardware:
-hoofdsturing (vergelijkbaar met moederbord)
http://joriske.8888mb.com/led-kubus/hardware3.jpg

-soort van grafishe kaart (72 transistors)
http://joriske.8888mb.com/led-kubus/Kaart.jpg
http://joriske.8888mb.com/led-kubus/hardware1.jpg

mvg

joriske

Joris, kijk even na of je camera een instelbare sluitertijd heeft, zet die dan zonodig op een halve seconde, en zorgt dat die stabiel blijft staan.

Laat het beeld dan een paar keer oplichten. Dan is je foto goed gelukt.

LED there be light

@joriske

Heb je ook een schema die je wilt delen?
Ik begrijp de aansturing niet, volgens mij kom je namelijk IO te kort om ze allemaal (een voor een) aan te zetten.

met 1 3to8 red je het volgens mij namelijk niet.

Koop hier uw kristallen bol - in 2008 ga ik m'n projecten afmaken, echt waar ....... nouja in 2009 dan ..... ehh 2010 ....

Op 11 juli 2007 01:59:02 schreef Joeri de Man:
Joris, kijk even na of je camera een instelbare sluitertijd heeft, zet die dan zonodig op een halve seconde, en zorgt dat die stabiel blijft staan.

Laat het beeld dan een paar keer oplichten. Dan is je foto goed gelukt.

ik zal eens kijke strax, thx voor tip.

Op 11 juli 2007 06:27:51 schreef EdwinNadorp:
@joriske

Heb je ook een schema die je wilt delen?
Ik begrijp de aansturing niet, volgens mij kom je namelijk IO te kort om ze allemaal (een voor een) aan te zetten.

met 1 3to8 red je het volgens mij namelijk niet.

heb wat schetsen, maar geen volledig schema, ik zal strax wat online gooien. maar het idee achter de sturing is dat telkens maar 1 van de 64 kathodes kan branden, dus dat er maar een rij van led's boven elkaar aan kan op eenzelfde moment. de grafishe kaart heeft 2x8 ingangen (stel even poorta en poortb voor, elke poort 8 ingangen). Er moet dan maar 1 ingang van poortA en 1 ingang van poortB worden hoog gemaakt. als je dit in een raster zou zetten zou op de plaats waar de 2 ingangen elkaar snijden de kathode moetten worden geactiveerd. dan kun je de annodes van de 8 boven elkaar zitten led's gaan bedienen. dus ik had eigenlijk 24 1/0 poorten nodig, maar de 18F242 heeft er maar 23. maar omdat er bij de grafishe kaart maar telkens 1 puls moet komen per poort heb ik een poort aangesloten op de 74hc138.

ik hoop dat je het beetje kan volgen, ik zal strax film en meer informatie posten.

mvg

joriske

hoi

ik heb het volledige schema even getekent. veel copieer werk :p
ik hoop dat je er zo beter aan uit komt.

http://joriske.8888mb.com/led-kubus/ledkubus.bmp

heb nog wat geprutst aan de sluier tijd, en het maakt inderdaat een verschil. alleen
heb ik enkel bewegende beelden gemaakt, en ik kan de sluier tijd enkel veranderen met
foto's te trekken, en niet bij filmen. heb het toch maar proberen te filmen, maar moet
nog een manier vinden om het online te krijgen, iemand een idee? De file is 800KB.

nog enlkele foto's, je kan het vrij slecht zien.

http://joriske.8888mb.com/led-kubus/Img_0106.jpg
http://joriske.8888mb.com/led-kubus/Img_0107.jpg
http://joriske.8888mb.com/led-kubus/Img_0108.jpg
http://joriske.8888mb.com/led-kubus/Img_0110.jpg
http://joriske.8888mb.com/led-kubus/Img_0111.jpg
http://joriske.8888mb.com/led-kubus/Img_0112.jpg
http://joriske.8888mb.com/led-kubus/Img_0113.jpg
http://joriske.8888mb.com/led-kubus/Img_0114.jpg
http://joriske.8888mb.com/led-kubus/Img_0115.jpg
http://joriske.8888mb.com/led-kubus/Img_0130.jpg
http://joriske.8888mb.com/led-kubus/Img_0131.jpg
http://joriske.8888mb.com/led-kubus/Img_0132.jpg

julie mogen natuurlijk altijd langs komen om het te bekijken he :p :d

greetss

joriske

geen idee waar je woont, dorpstraat komt zo veel voor ;)

Edith :p
ik heb je al gevonden limburg is iets te ver :)

[Bericht gewijzigd door Joeri de Man op 12 juli 2007 02:10:55 (35%)]

LED there be light
Anoniem

hier een project van mij, het is een soortemet gaspedaal voor je dremel/boor/ventilator/lamp of wat dan ook,
gemaakt van zo'n voetregelaar voor de naaimachine
de ene kant stop je dus gewoon in het stopcontact
en aan de andere kant komt de contrastekker eruit waar je het apparaat op aansluit.

Hier de foto's:
http://www.uploadarchief.net/files/download/rif_0248.jpg
pedaal met dremelgedeelte en stekker
http://www.uploadarchief.net/files/download/rif_0247.jpg
de pedaal op de grond waar die normaal wordt gebruikt;)
http://www.uploadarchief.net/files/download/rif_0250.jpg

filmpje van dremel in werking
en de idee waar ik het vandaan heb gehaald, van metkumods

met zo'n pedaal vind ik het persoonlijk fijner werken dan normaal, wanneer je zelf steeds dat ding aan en uit moet doen:D

(foto's van binnenkant komen nog, die was ik vergeten en moet nu werken;))

Anoniem

en hier nog de binnenkant:
http://one.fsphost.com/Andreas/Afbeeldingen/Projecten/jup.JPG
draad is dus in geknipt, de blauwe gaat door de potmeter heen en de bruine is dus direct doorverbonden met de dremel

Hier mijn klokje:

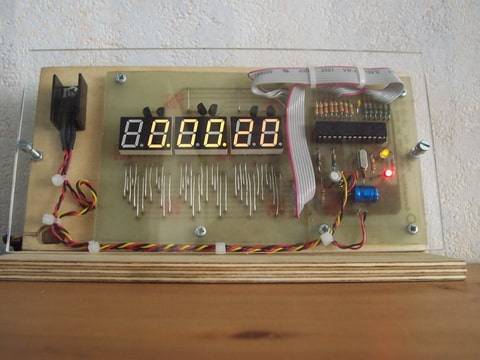

http://www.mijnalbum.nl/Foto-QCIGHMPA.jpg

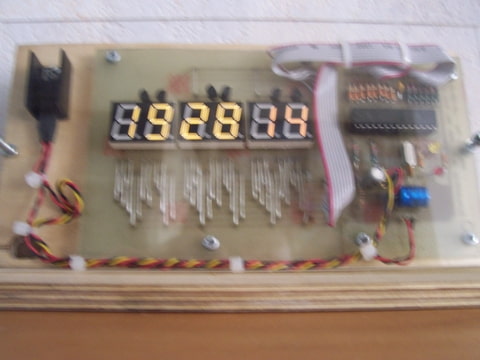

http://www.mijnalbum.nl/Foto-BTZXOMOK.jpg
[bewogen :()

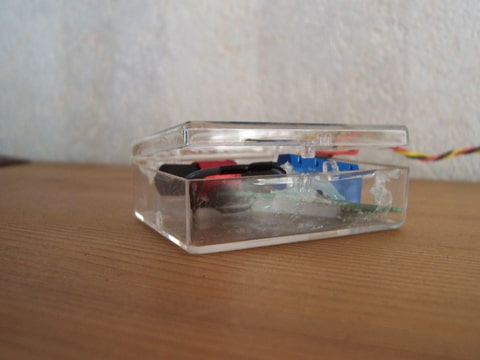

de DCF ontvanger:
http://www.mijnalbum.nl/Foto-TA7DGADS.jpg

Met dank aan MMsoft voor het mooie schema!
Layout is krom, maar het werkt wel!

PIC zelf geprogrameerd..
nou verder spreken de foto's voor zich

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

hé joriske mag ik eens langs komen

Technojunk:

...PIC zelf geprogrameerd...

Mijn complimenten, dat heb je snel geleerd !

Zo moeilijk is het niet!
maar jij had toch een 628A voor mij geprogrameerd?
Heb de cursus van picbasic.nl gestudeerd ;)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Even zonder gekheid, je heb toch gewoon een bestaande hex file gebruikt neem ik aan, of ben je echt al zover dat je zelf zo'n programma kan maken ?

zover helaas nog niet ;)
Nee gewoon je hex file er in gedrukt.

ben al wel bezig met relais sturen via een PIC,
dat lukt me al wel.

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Sine

Moderator

Hex file er in bakken kan ik zelfs nog ;)

layout is inderdaad beetje krom, die pinout van die displays is zo gemaakt dat je ze zonder draadbruggen kunt muxen.

...layout is inderdaad beetje krom, die pinout van die displays is zo gemaakt dat je ze zonder draadbruggen kunt muxen.

Ik heb het idee dat dat niet gaat (enkelzijdige print).
Graag een voorbeeldje.

Sine

Moderator

Tuurlijk gaat dat ..

De eerste print die ik tegenkwam :
http://members.home.nl/guidomennen/leddispprint.JPG
