Ook al is het "maar" voor een vermogen van 100W, 't is toch geen klein bier om daarmee te beginnen!
Dit topic is gesloten
Ook al is het "maar" voor een vermogen van 100W, 't is toch geen klein bier om daarmee te beginnen!
mooi project, maar is het niet een beetje weinig clearence bij die 320V of lijkt dat alleen maar?
400V 3 fasen waag ik me maar niet aan
De volgende stap is om zonneenergie terug te kunnen zetten op het lichtnet, een zgn. online-inverter. Maar dat is alweer een stuk pittiger, je moet precies in fase blijven met de sinus van het lichtnet. Wordt vervolgd
Wat betreft de clearance: de hele print hangt aan het lichtnet behalve de optocoupler rechtsonder op de sporenzijde. Daar is de clearance meer dan 8mm
Ik zit hem wel te knijpen wat betreft de 2 smd spoeltjes. Er was in de datasheet niets te vinden over een maximale spanning, maar ze lopen behoorlijk warm.
[Bericht gewijzigd door Zonnepaneeltje op 10 april 2009 19:58:08 (16%)

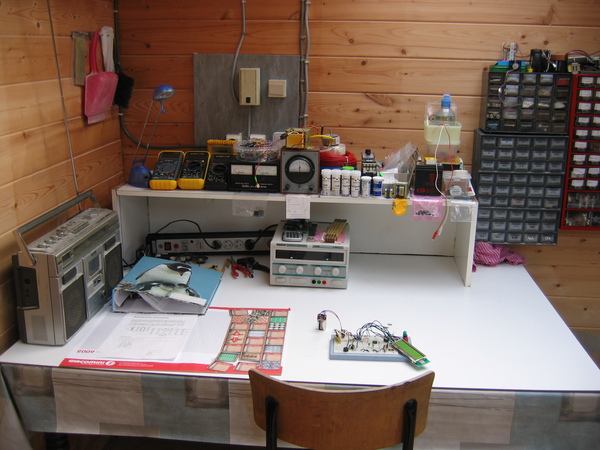

Vanmiddag even wat hout van een oude kast uit het kot gehaald en ermee aan de slag gegaan, dit is het resultaat:
(wie het verschil wil zien= http://www.circuitsonline.net/forum/view/51408/21/werkplek t'is wel een verouderde foto, er is al veel meer bijgekomen
Ik ben er wel tevreden over, geeft een enorme ruimte besparing (voor wie niet weet waarover ik het heb : het is dat groot wit geval waar al mn rommel op of onder staat).
En ineens een reden om mn tafel op te ruimen, anders ging het er niet op
--->alles dat er nu OP staat stond eerst gewoon op de tafel, kan je nagaan hoe vol die stond...
[Bericht gewijzigd door stefhead op 11 april 2009 18:43:05 (13%)
@ Zonnepaneeltje
RESPECT! Super vet!
HEt begint me nu te jeuken om zelf ook zoietst te beginnen
[Bericht gewijzigd door Ibanez op 11 april 2009 17:49:07 (86%)
Op 10 april 2009 19:52:24 schreef Zonnepaneeltje:
400V 3 fasen waag ik me maar niet aan
De volgende stap is om zonneenergie terug te kunnen zetten op het lichtnet, een zgn. online-inverter. Maar dat is alweer een stuk pittiger, je moet precies in fase blijven met de sinus van het lichtnet. Wordt vervolgdWat betreft de clearance: de hele print hangt aan het lichtnet behalve de optocoupler rechtsonder op de sporenzijde. Daar is de clearance meer dan 8mm
Ik zit hem wel te knijpen wat betreft de 2 smd spoeltjes. Er was in de datasheet niets te vinden over een maximale spanning, maar ze lopen behoorlijk warm.
het jammere daarvan is dat een circuit dat stroom terug gaat leveren, ook energie vraagt. Als zo iets aan staat terwijl het geen zonnige week was, heeft het helemaal geen zin:P
@Stefhead: Mooi dingetje, ik heb jaren geleden ook zo'n ding gemaakt en nog steeds veel plezier van. Het scheelt een bak ruimte, je kan ineens veeeel meer kwijt op je werkbank
zoiets moet ik ook een keer maken. Ziet er goed uit !
Eindelijk weer eens wat tijd gehad om verder te gaan met mijn projecten. Audio bird zijn analoge deel is bestucked en getest . En het werkt perfect. Geen oscillatie, ruis, brom of wat dan ook te zien (en te horen) .
Voor de mensen die het vergeten zijn. Audio bird is een 6 kanaals eindversterker met DSP en buis voorversterker. Met koellichamen kan er max 50W per kanaal uitgestuurd worden. Meer dan genoeg voor in de woonkamer.
http://greenbird.info/audiobird
[Bericht gewijzigd door xantus op 30 april 2009 10:16:46 (25%)
@ xantus: ziet er weer subliem uit!
Heel erg mooi!
@xantus: compleet, volslagen en 100% gaga!
Een buis als voorversterker, gevolgd door een DSP (en nogwat) als eindversterker. Om je broek te besmeuren...
Silicon Member
en dan nog op de prinplaat durven schrijven 'tube powered'.
ik zou er van maken , signaal vervormd door de buis en dan met dsp truken er toch nich iets proberen van te maken wat dichter bij de echte weergave ligt...
haal die distortie bron toch weg ...
Moderator
Een lang weekend, tijd om weer eens wat af te bouwen
Een VE2ZAZ Simplified GPS-Derived Frequency Standard
http://ve2zaz.net/GPS_Std/GPS_Std.htm
Zoals de naam al zegt een 10MHz frequentie standaard, dan klopt de waarde die je counter aangeeft ook nog eens een keer
een VCXO oventje van ebay geplukt ( nog eens extra geisoleerd in het zwarte schuimen blok ) en een pcbtje van VE2ZAZ ( voor de prijs die hij vraagt kan ik zelf geen print maken )
En als tweede een headphone ampje met crossfeed voor aan de pc.
http://sound.westhost.com/project109.htm
De meeste soundkaarten kunnen een koptelefoon niet fatsoenlijk aansturen ( bij die van mij is er in ieder greval geen laag meer over ) dus moest er een ampje tussen komen.
ietwat aangepast, al was het maar omdat het ding het met snelle opampjes ( OPA2134 )leuk vindt om op 1,5 MHz te gaan oscilleren.
@Sine ik zie een leuke project met buizjes voor je hoofdtelefoon
Moderator
Zorg dan voor een echte kristal oven, ik heb het eerst getest met een tcxo van baco, maar zelfs die hadden nog teveel last van temp schommelingen.
Het extra isoleren kan ook zeker geen kwaad, de oven stroom is daarmee ongeveer gehalveerd in mijn geval.
Mijn oven komt Hier vandaan.
@sine,
waar heb jij dat metalen doosje voor de amp vandaan?
Moderator
Oef, geen idee ... die ligt hier al een tijdje.
Maar het zijn gewoon de standaard alu Hammond doosjes
ook is een project afgemaakt
had het 2 jaar terug geprobeert maar toen brande alle draden door:s
maar nu doet hij het
de radio voor in mijn boot:)
foto's :
http://roboticprogrammer.hyves.nl/album/38975768/Project_Radio/FyZ1RSK…
en foto's wanneer hij ingebouwd is volgen want ik heb nieuwe boksen nodig hier zitten scheuren in.
en een accu er aan:p
RoboticPro
Op 14 april 2009 20:24:40 schreef RoboticPro:
ook is een project afgemaakt
had het 2 jaar terug geprobeert maar toen brande alle draden door:s
maar nu doet hij het
de radio voor in mijn boot:)
foto's :
http://roboticprogrammer.hyves.nl/album/38975768/Project_Radio/FyZ1RSK…en foto's wanneer hij ingebouwd is volgen want ik heb nieuwe boksen nodig hier zitten scheuren in.
en een accu er aan:pRoboticPro
oei heb je daar een pc voeding voor de radio ??. heb je geen losse accu oid ?
