Mooi dingetje, zeker na herstelling.

En die 34401 natuurlijk ook :9~ waar heb je die gescoord?

If you want to succeed, double your failure rate.

volgens mij stonden beide op marktplaats onlangs, kan dat?

waar rook was, werkt nu iets niet meer
diebobo

Golden Member

Ik ben meestal niet zo van het "Showen", maargoed het Topic bestaat ook weer niet voor niets :) :

http://www.uploadarchief.net/files/download/img_1245.jpg

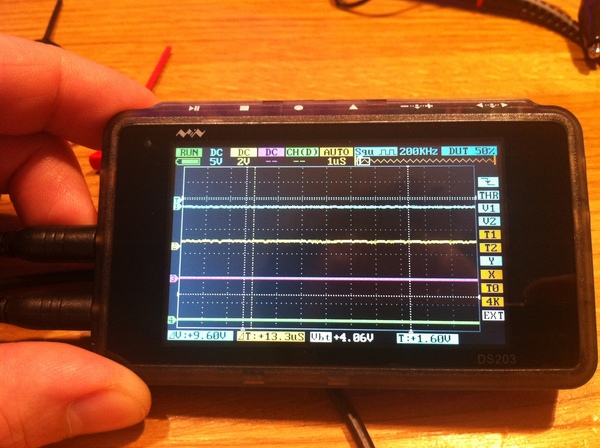

Mijn recente aanwinst een DS203- 4 Kanaals Pocket Oscilloscoop..

fred101

Golden Member

Het zijn grappige dingetjes. Ik denk dat het voor sommige mensen ideaal is dat je het zo in je zak kan meenemen. Een scoopje voor audio en een signaalgeneratortje in broekzak formaat is best grappig. Maar ik vind ze wat prijzig.
Wat is de reden dat je er een gekocht hebt ? Heb je dat voor je werk ofzo nodig ?

Ik heb er hier ook wat bij, geen idee of ik hem in elkaar laat of voor onderdelen gebruik. Ik denk niet dat het nog toepassing heeft. Hij lijkt te werken. Het is een spectron D301 datascope. Het werd blijkbaar gebruikt om dataverkeer tussen mainframes en workstations enzo te monitoren. Er zit een monochrome monitor in, een enorme berg knoppen, schakelaars en aansluitingen en die monitor geeft een hele boel zwart/wit tekst en er zijn modes waarbij er tekens als Tr, Cr ect of hex getallen langs lopen. Je kan ontvangen en zenden. Ik kan er verder niks over vinden. De beeldbuis is echt een monitor, geen afbuigplaten maar afbuigspoelen.

Ben benieuwd of je er nog iets anders mee kan maar ik denk het niet. Is een mooie 19" kast, zit een mooie zware voeding in met appart voedingsboard. De monitor lijkt een complete zelfstandige unit en verder 3 grote pcbs in slots. Ik denk dat ik mijn meetzender er in ga bouwen. Daar had ik nog geen kast voor. De frontplaat zit achter een kunstof rand dus daar kan zo een ander stuk alu voor in de plaats. Zou leuk zijn de monitor te kunnen gebruiken om bv frequentie, output power ect te laten weergeven. Maar dat zal wel niet kunnen. In dat geval de monitor unit eruit en een plaatje erachter waar dan de frequentie en powermeter displays komen. De voeding is met wat modificaties zo te zien wel bruikbaar .

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
guidob

Overleden

Zo'n monitor kan interessant zijn voor reparatie van ander spul. Naar mijn mening zijn veel apparaten bom-proof gebouwd, inclusief de elektronica. Behalve dan de monitoren, da's vaak cheapo inkoop.

fred101

Golden Member

Ik heb verder niks waar monitoren inzitten. Ik ga er toch eens een keer mee spelen en kijken wat er gebeurd als ik wat pulsen op de ingangen zet. Er zitten iets van 30 ingangen op. Soort kleinere maat banaanbussen lijkt het. Verder een paar db25 connectors met modem, d201, bus,atch/RCU er bij, een grote connector onder een klep aan de onderkanr en een bnc met video out.Volgens mij een soort pre historische logic analyser. En een Fan die zo groot is dat hij volgens mij in staat is het ding zelfstandig voor te bewegen ;-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
guidob

Overleden

Is dit 'em (ergens in het plaatje)? http://twitpic.com/7d1wo ?

Dan is ie echt oud :)

Edit; lijkt me niet echt bruikbaar:

Functional Description On-line monitor of communication channels
Supplementary Features 16K characters of traffic;
operates at speeds up to 56K baud

Niet echt een universele LA, meer iets om serieel mee te bekijken.

foto's!

[Bericht gewijzigd door guidob op 5 augustus 2012 20:46:49 (58%)]

fred101

Golden Member

Nee, dat plaatje vond ik ook, maar ik zie hem niet. ik kwam een datum in het ding tegen maar ik ben even kwijt wat het precies was, ik vond ook een tijdschrift artikel waar hij geintroduceerd werd, en hij was in ieder geval uit dat zelfde jaar, 1978.

http://www.pa4tim.nl/wp-content/uploads/2012/08/D301voor.jpg
http://www.pa4tim.nl/?p=3572

Wat fototjes neergezet. Het ding blijkt helemaal wirewrapped te zijn uitgevoerd.

http://www.pa4tim.nl/wp-content/uploads/2012/08/D301binnen3.jpg

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
blackdog

Honourable Member

Hi,

Hij is vandaag binnen gekomen, ik bedoel de HP 34401 digitale multimeter na zijn kalibiratie in Duitsland.

Plaatje na het schoomaken en net voor verzending.
http://www.bramcam.nl/hp/001-HP-34401a.JPG

Doos die door UPS na 6 werkdagen word afgeleverd.
http://www.bramcam.nl/hp/005-HP-34401a.JPG

Goed ingepakt!
http://www.bramcam.nl/hp/006-HP-34401a.JPG

Rapport van kalibiratie is bijgesloten.
http://www.bramcam.nl/hp/007-HP-34401a.JPG

Kalibiratie sticker netjes aan de bovenzijde en niet op het gezicht van het meetinstrument.
http://www.bramcam.nl/hp/008-HP-34401a.JPG

Ze zijn het in ieder geval op het 1V DC bereik met elkaar eens :-)
http://www.bramcam.nl/hp/010-HP-34401a.JPG

De 1V DC komt uit een HP-735A DC transfer Standard, maar de multimeter zijn stabieler :-)

Groet
Blackdog

[Bericht gewijzigd door Henry S. op 13 augustus 2012 20:48:29 (4%)]

1e, Do No Harm! 2e, Leave Things Better Than You Found Them.

Blackdog,

Zou ik binnekort eens langs mogen komen met mijn zelfbouw spanningsreferentie ? ( http://www.circuitsonline.net/forum/view/101151/1/ ). Ik doe het even zo aangezien je geen email in je profiel hebt staan.

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.
blackdog

Honourable Member

Ha die Roland,

Volgens mij kan je hem nu wel zien :-)

Groet,
Blackdog

1e, Do No Harm! 2e, Leave Things Better Than You Found Them.
fred101

Golden Member

Mooi setje meters. Is calibratie door Agilent ook nog enigzins betaalbaar ?

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
blackdog

Honourable Member

Ha die Fred,

De prijs....
Daar word je niet echt gelukkig van, als je het instrument zelf naar Amstelveen brengt is de prijs 230 Euro Ex BTW.
Ze kunnen hem ook laten ophalen en dan is het 70 Euro er bij.

Dit geld natuurlijk voor de 34401a en weet niet wat voor prijzen ze voor andere apparatuur rekenen.

Groet
Blackdog

1e, Do No Harm! 2e, Leave Things Better Than You Found Them.

Mooi, maar dure calibratie.
3x calibratie is ongeveer een nieuwe meter.

Tidak Ada

Golden Member

Iedere calibratieperiode een nieuwe meter is natuurlijk nog een stuk duurder :P

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Uhh als je je oude meter nog knap weet te verkopen elke keer, dan zou dat toch nog wel eens goedkoper kunnen zijn ;)

"Ben nog een N00B, maar dat is al aan het veranderen ;)
Tidak Ada

Golden Member

Ik koop de meter liever 'knap' !
Daar koop jij dus niets voor >:)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Voor de prijs van die calibratie koop je net een HP3456A van 20 jaar oud. Er is gewoon meer vraag dan aanbod voor gebruikte 6,5 digit meters.

Misschien een idee om binnen CO een calibratieservice op te zetten waar CO ook nog wat aan overhoud. Welliswaar krijg je dan niet zo'n mooi calibratie certificaat maar dat is voor de hobbist mi toch minder belangrijk.

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.
Tidak Ada

Golden Member

@blackdog (persoonlijk):

Kijk even hier voor antwoord op je vraag over die A3-printer

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
blackdog

Honourable Member

Hi,

Kom ik in mijn opslag toch een prachtige oude "Zener" tegen, zo maken ze deze niet meer...
Zal hem snel eens in een precisie voeding bouwen *grin*

Plaatjes

Doosje
http://www.bramcam.nl/CV/CV395-01.JPG

Inhoud
http://www.bramcam.nl/CV/CV395-04.JPG

Wat specificaties
Uz bij 25mA = 150V bij +-5V
PPM bij 1000 uur = 2V !!!!
Tempco = 15mV/C

Datasheet
http://www.bramcam.nl/CV/CV395.pdf

Als er liefhebbers voor zijn stuur ik hem graag op...

Groet,
Blackdog

1e, Do No Harm! 2e, Leave Things Better Than You Found Them.
Tidak Ada

Golden Member

Dat moet je net tegen een buizenverzamelaar zeggen ! ;)

Graag dus !

m'n mail staat in m'n profiel

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
blackdog

Honourable Member

Ha die Tidak Ada,

Ik stuur de "zener" naar je op, maar ga je hem dan wel met onderstaande "2N3055" gebruiken?

http://www.bramcam.nl/CV/YL1020-01.jpg

Blackdog

1e, Do No Harm! 2e, Leave Things Better Than You Found Them.
Tidak Ada

Golden Member

Dan moet ik die wel eerst te pakken krijgen ;-).
Ik denk echter dat deze voorouder iets meer spanning aan kan dan zijn nazaat >:)

Hij zal te klein zijn voor deze :
http://home.comcast.net/~n6jv/tubes/861rca1.jpg

[Bericht gewijzigd door Tidak Ada op 15 augustus 2012 22:48:29 (27%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
blackdog

Honourable Member

Tidak Ada,

Ik kom niet groter hier dan EL51....
;-)

Blackdog

1e, Do No Harm! 2e, Leave Things Better Than You Found Them.
fred101

Golden Member

http://www.pa4tim.nl/wp-content/uploads/2012/08/PM2811.jpg

Was een behoorlijke klus maar hij doet het weer. Hij staat er nog iets naast maar dat komt wel goed (zie insert onder de meting)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
