Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

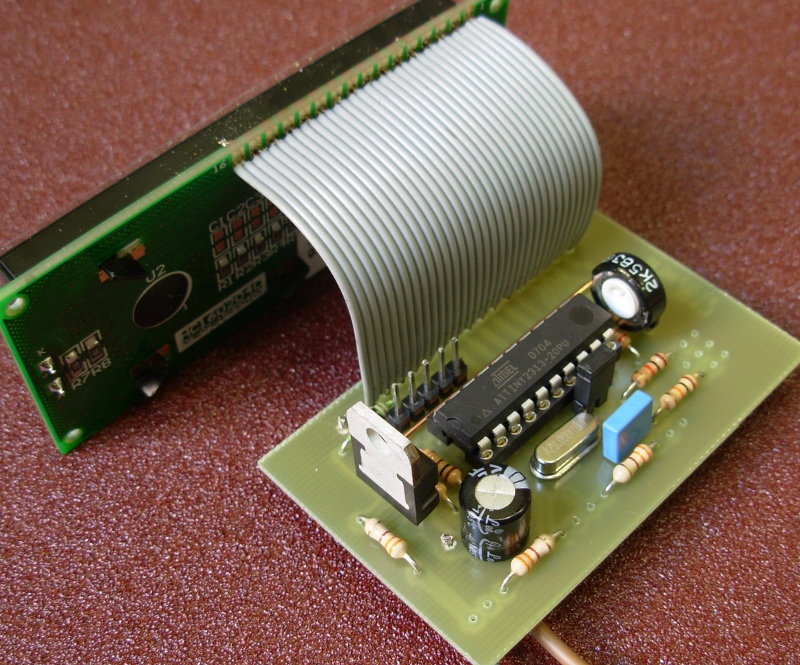

Ik heb ooit een ééndraadsinterface voor LCD-modules ontworpen, en daar vervolgens weinig mee gedaan. Reden: de timing moet nogal nauwekeurig zijn, of het werkt niet.
Buiten dat, is het een handig ding bij het debuggen van kleine AVR's. Dus heb ik maar een alternatief gebouwd dat wat toegefelijker is, wat de timing betreft:

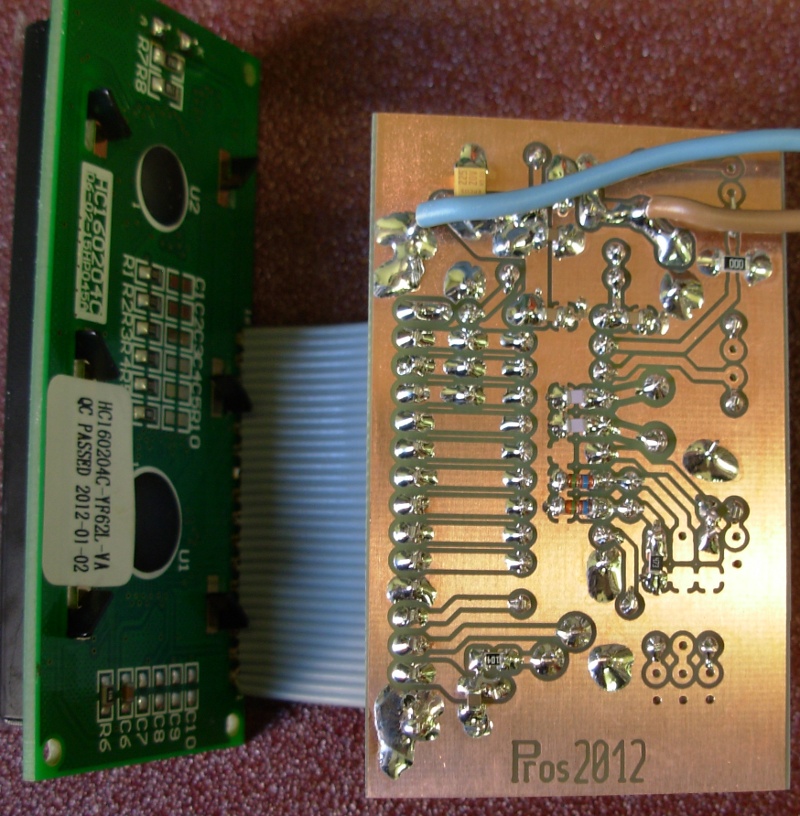

Het heeft ook een onderkant:
Meer info (volledig is het nog niet) kan je hier vinden.
Op 19 mei 2012 06:15:27 schreef Lord Anubis:
@Lambiek,
I.d.d netjes dat frontje.
Die groene connectoren op je i/o print, is dat een set? Net even rondgekeken/gezocht, wat voor model/type zijn deze?
Die heb ik bij RS vandaan.
http://nl.rs-online.com/web/p/headers-pcb-receptacles/1896262/?searchT…
http://nl.rs-online.com/web/p/terminal-blocks/1896076/?searchTerm=189-…
Je hebt ze in een verschillend aantal polen.
Op 19 mei 2012 21:14:10 schreef pros:
Voor de meelezers die denken dat ik gek ben: ja, ik ben een beetje gek. Maar het was een leuk experiment, al denk niet dat het voor herhaling vatbaar is...
Je bent niet gek Pros, ik heb het ook wel eens zo gedaan op precies de zelfde manier.
Of we zijn alle twee gek natuurlijk, dat kan ook. Maar denk eerder dat het komt, omdat we beide uit de oude doos komen.
Ziet er weer netjes uit Pros.
testman
waar rook was, werkt nu iets niet meer
begin van de maand m'n 65v labovoeding aangepast , de koeltunnel was niet super dus de koelblokken achterop de voeding gezet met 2 fans aan de binnenkant . nu kon de voeding ook wat meer stroom aan . tijdens de duurtest ( op het randje van elk trafo omschakelbereik ) klapte er ook nog een bux48c uit de dummyload , dat was ook meteen de laatste reserve tor.
de koelblokken achterop gezet , de plank waar de voeding staat is toch diep genoeg. ook meteen de pootjes 2cm verhoogd voor betere luchtstroming . omdat het ding toch uitelkaar lag meteen een ompoolbeveiliging geplaatst , want een 1n5404 klapt er toch wel uit als een accu verkeerd aangesloten wordt.
deze voeding had het instabiele labovoeding schema wat op internet zweeft , dat ook aangepast naar de elektuur voeding van 82' . de emitterweerstanden zijn echter niet genoeg vereffening bleek met de thermometertest achterop het koelblok. dus moesten er toch 2 basisweerstanden komen voor de eindtorren ( 2n3055 ) . ook hier de ompoolbeveiliging toegepast ( zekering rechtsvoor ).
de foto's hebben weer last van ronding zie ik , toch wat gaan spelen met de eos op macro denk ik...
Sjoerd Kreyns
Golden Member
SMD weerstandjes zoeken in grijze vloerbedekking is ook een uitdaging ... 8*1=255 ... Het nadeel van ruimte: Als je het hebt, staat het binnen de kortste keren weer vol.
Ik heb een RF-zender gemaakt voor mijn domotica installatie...
Er wordt door de zender/ontvanger geen gebruik gemaakt van de USART, die is voor de datalijn. Voor de zender/ontvanger wordt gebruik gemaakt van 'bit-banging'
http://www.skreyns.nl/wp-content/uploads/2012/05/01250002.jpg
http://www.skreyns.nl/wp-content/uploads/2012/05/01250003.jpg
De zender/ontvanger komen van ideetron.
Code Ontvanger:
; PIC16F648A: +--v--+
; [ ]
; [ ]
; LED Groen via 1K aan +5V >[ ]< Kristal 16Mhz
; [ ]< Kristal 16Mhz
; GND [ ] +5V
; Ontvanger >[ ]
; [ ]
; [ ]
; Zender <[ ]
; +-----+
DEVICE 16F628A
CONFIG BOREN_ON, CP_OFF, DATA_CP_OFF, PWRTE_ON, WDT_OFF, LVP_OFF, MCLRE_OFF, HS_OSC
XTAL 16
ALL_DIGITAL TRUE
HSERIAL_BAUD = 2400 ;Transmissiesnelheid van de data over de bus
HSERIAL_RCSTA = %10010000 ;Bit7:Enable serial port / Bit4:Continu ontvangen
HSERIAL_TXSTA = %00000000 ;Bit5:Transmitpin uitgeschakeld (TXEN (Transmit ENable) = 0)
HSERIAL_CLEAR = ON
;Poort aliases
LCD_RSPIN = PORTA.0 ;LCD
LCD_ENPIN = PORTA.1 ;LCD
SYMBOL LED_Groen = PORTA.4 ;Led geeft aan of er IR-signaal is.
SYMBOL Ontvanger = PORTB.0 ;Ontvanger
SYMBOL SerieelIn = PORTB.1 ;Ontvangt via HSERIN data van de bus (USART ingang, RX)
SYMBOL SerieelUit = PORTB.2 ;Stuurt via SEROUT data naar de bus (USART uitgang, TX)
SYMBOL Zender = PORTB.3 ;Zender
; 76543210
PORTA = %00000000
PORTB = %00000000
TRISA = %11100011
TRISB = %11110011 ;USART uitgang B.2 moet in rust hoog-ohmig zijn
;PORTB_PULLUPS On ;Experiment: B.2 een Uitgang gemaakt.
;Variabelen
;DWord arrays
;Word arrays
DIM Buffer[4] AS WORD ;Ontvangst buffer van de USART (een array)
;Word variabelen
DIM OntvangenData AS WORD ;Bevat de ontvangen 16-bits data vanuit USART
DIM WD1 AS WORD ;
DIM WD2 AS WORD ;
DIM CRC_Byte AS WORD ;CRC BYTE berekend door de PIC
DIM RF_Byte_1 AS WORD ;RF_DATABYTE_1
DIM RF_Byte_2 AS WORD ;RF_DATABYTE_1
DIM RF_Byte AS WORD ;Wordt gebruikt door de subroutine Lees_RF_BYTE
DIM RF_CRC_Byte AS WORD ;Ingelezen CRC-Byte
;Byte variabelen
DIM BIT_NUM AS BYTE ;Byte Dummy
DIM BD2 AS BYTE ;Byte Dummy
DIM Waarde_RF_Ontvangen AS BYTE ;Bevat de ontvangen waarde
DIM Waarde_RF_Verzenden AS BYTE ;Bevat de te verzenden waarde
DIM Opdracht AS BYTE ;Bevat de uit te voeren Opdracht
DIM Waarde AS BYTE ;Bevat de teruggezonden waarde
;Bit variabelen
DIM ID1 AS BIT ;bIt Dummy
;Logische constanten
INCLUDE "D:\Userdata\Electronica\PIC_Projects\pic_domotica\logische_constanten_symb.inc"
INCLUDE "D:\Userdata\Electronica\PIC_Projects\Woning_RFwaarden.inc"
CLEAR
DELAYMS 500 ;LC-Display stabilisering
CLS
GOTO Start
CRC_Berekenen:
IF GETBIT RF_Byte,BIT_NUM = GETBIT CRC_Byte,0 THEN ;Bits gelijk
CRC_Byte = CRC_Byte >> 1
ELSE
CRC_Byte = CRC_Byte >> 1 ;Bits ongelijk
CRC_Byte = %10001100 ^ RF_Byte
ENDIF
RETURN
RF_Lees_byte:
FOR BIT_NUM = 0 TO 15
WHILE Ontvanger = TRUE : WEND
DELAYUS 1500
IF Ontvanger = FALSE THEN
CLEARBIT RF_Byte,BIT_NUM
WHILE Ontvanger = FALSE : WEND
ELSE
SETBIT RF_Byte,BIT_NUM
WHILE Ontvanger = TRUE : WEND
ENDIF
GOSUB CRC_Berekenen
NEXT BIT_NUM
RETURN
RF_Lees_CRC:
FOR BIT_NUM = 0 TO 15
WHILE Ontvanger = TRUE : WEND
DELAYUS 1500
IF Ontvanger = FALSE THEN
CLEARBIT RF_CRC_Byte,BIT_NUM
WHILE Ontvanger = FALSE : WEND
ELSE
SETBIT RF_CRC_Byte,BIT_NUM
WHILE Ontvanger = TRUE : WEND
ENDIF
NEXT BIT_NUM
RETURN
Start:
RF_Lees_Bericht:
CLEAR WD1 ;5800 uSec kijken of startpuls gevonden is
WHILE Ontvanger = TRUE
DELAYUS 1
INC WD1
WEND
;if wd1 > wd2 then ;Deze routine is om de lengte van de startpuls te meten.
;WD2 = WD1
; CLS:PRINT "Startpuls len"
; PRINT AT 2,1, @WD1
;endif
;goto start
IF WD1 > 1750 THEN
LOW LED_Groen
GOSUB RF_Lees_byte : RF_Byte_1 = RF_Byte : CLEAR RF_Byte
GOSUB RF_Lees_byte : RF_Byte_2 = RF_Byte : CLEAR RF_Byte
GOSUB RF_Lees_CRC
HIGH LED_Groen
CLS:PRINT AT 1,1, @RF_Byte_1, " ",@RF_Byte_2
PRINT AT 2,1, @RF_CRC_Byte, " ",@CRC_Byte
ENDIF
GOTO Start
Code Zender:
; PIC16F648A: +--v--+
; [ ]
; [ ]
; LED Groen via 1K aan +5V >[ ]< Kristal 16Mhz
; [ ]< Kristal 16Mhz
; GND [ ] +5V
; Ontvanger >[ ]
; [ ]
; [ ]
; Zender <[ ]
; +-----+
DEVICE 16F628A
CONFIG BOREN_ON, CP_OFF, DATA_CP_OFF, PWRTE_ON, WDT_OFF, LVP_OFF, MCLRE_OFF, HS_OSC
XTAL 16
ALL_DIGITAL TRUE
HSERIAL_BAUD = 2400 ;Transmissiesnelheid van de data over de bus
HSERIAL_RCSTA = %10010000 ;Bit7:Enable serial port / Bit4:Continu ontvangen
HSERIAL_TXSTA = %00000000 ;Bit5:Transmitpin uitgeschakeld (TXEN (Transmit ENable) = 0)
HSERIAL_CLEAR = ON
;Poort aliases
LCD_RSPIN = PORTA.0 ;LCD
LCD_ENPIN = PORTA.1 ;LCD
SYMBOL LED_Groen = PORTA.4 ;Led geeft aan of er IR-signaal is.
SYMBOL Ontvanger = PORTB.0 ;Ontvanger
SYMBOL SerieelIn = PORTB.1 ;Ontvangt via HSERIN data van de bus (USART ingang, RX)
SYMBOL SerieelUit = PORTB.2 ;Stuurt via SEROUT data naar de bus (USART uitgang, TX)
SYMBOL Zender = PORTB.3 ;Zender
; 76543210
PORTA = %00000000
PORTB = %00000000
TRISA = %11100011
TRISB = %11110011 ;USART uitgang B.2 moet in rust hoog-ohmig zijn
PORTB_PULLUPS ON ;Experiment: B.2 een Uitgang gemaakt.
;Variabelen
;DWord arrays
;Word arrays
DIM Buffer[4] AS WORD ;Ontvangst buffer van de USART (een array)
;Word variabelen
DIM OntvangenData AS WORD ;Bevat de ontvangen 16-bits data vanuit USART
DIM WD1 AS WORD ;
DIM CRC_Byte AS WORD ;CRC BYTE berekend door de PIC
DIM RF_Byte_1 AS WORD ;RF_DATABYTE_1
DIM RF_Byte_2 AS WORD ;RF_DATABYTE_1
DIM RF_Byte AS WORD ;Wordt gebruikt door de subroutine Lees_RF_BYTE
DIM RF_CRC_Byte AS WORD ;Ingelezen CRC-Byte
;Byte variabelen
DIM BIT_NUM AS BYTE ;Byte Dummy
DIM BD2 AS BYTE ;Byte Dummy
DIM Waarde_RF_Ontvangen AS BYTE ;Bevat de ontvangen waarde
DIM Waarde_RF_Verzenden AS BYTE ;Bevat de te verzenden waarde
DIM Opdracht AS BYTE ;Bevat de uit te voeren Opdracht
DIM Waarde AS BYTE ;Bevat de teruggezonden waarde
;Bit variabelen
DIM ID1 AS BIT ;bIt Dummy
;Logische constanten
INCLUDE "D:\Userdata\Electronica\PIC_Projects\pic_domotica\logische_constanten_symb.inc"
INCLUDE "D:\Userdata\Electronica\PIC_Projects\Woning_RFwaarden.inc"
CLEAR
DELAYMS 500 ;LC-Display stabilisering
CLS
GOTO Start
CRC_Berekenen:
IF GETBIT RF_Byte,BIT_NUM = GETBIT CRC_Byte,0 THEN ;Bits gelijk
CRC_Byte = CRC_Byte >> 1
ELSE
CRC_Byte = CRC_Byte >> 1 ;Bits ongelijk
CRC_Byte = %10001100 ^ RF_Byte
ENDIF
RETURN
RF_Schrijf_Byte:
FOR BIT_NUM = 0 TO 15
LOW Zender
DELAYMS 1
IF GETBIT RF_Byte, BIT_NUM = FALSE THEN
DELAYMS 2
ENDIF
HIGH Zender
DELAYMS 2
GOSUB CRC_Berekenen
NEXT BIT_NUM
LOW Zender
RETURN
RF_Schrijf_CRC:
FOR BIT_NUM = 0 TO 15
LOW Zender
DELAYMS 1
IF GETBIT CRC_Byte, BIT_NUM = FALSE THEN
DELAYMS 2
ENDIF
HIGH Zender
DELAYMS 2
NEXT BIT_NUM
LOW Zender
RETURN
Start:
CLS
FOR RF_Byte_1 = 900 TO 65500
RF_Byte_2 = RF_Byte_1 + 87
RF_Schrijf_Bericht:
PRINT AT 1,1, @RF_Byte_1, " ",@RF_Byte_2
LOW LED_Groen
FOR BD2 = 1 TO 3
HIGH Zender
DELAYMS 3
RF_Byte = RF_Byte_1 : GOSUB RF_Schrijf_Byte ;Databyte wegschrijven
RF_Byte = RF_Byte_2 : GOSUB RF_Schrijf_Byte ;Databyte wegschrijven
GOSUB RF_Schrijf_CRC ;CRC-Byte wegschrijven
NEXT BD2
HIGH LED_Groen
PRINT AT 2,1,@CRC_Byte
LOW Zender
DELAYMS 500
NEXT RF_Byte_1
[Bericht gewijzigd door Henry S. op (0%)]
Simpleman
Niets is onmogelijk het is alleen nog nooit met succes geprobeerd.
Mooi project/print Sjoerd.
Zijn dat de RF module's van Niels at Samenkopen?
Heb die module's hier al een tijd liggen, maar kom er steeds niet aan toe ze in zo'n zelfde project te verwerken als jij doet.
Ben nu wel benieuwt naar de rest van je domotica systeem.
Zijn die printjes ook allemaal zo netjes?
Nog wel even de flux spetters weghalen.
(Gaat goed en goedkoop met een wattenstaafje gedoopt in thinner)
Tinus016
www.tinuselectronics.nl Because DIY Electronics Matters!!!!
Je kan weer zien dat mensen weer tijd hadden om te hobbyen
Er komen weer veel mooie projecten voor bij!
Ik zelf ben ook met wat bezig, Om de verlichting in de tuin te schakelen heb ik een 433Mhz Schemerschakelaar gemaakt. Dit omdat het niet mogelijk is deze gewoon te schakelen ivm verschillende groepen en de vaste spanning op de kabel die er loopt.
In het begin waren er wat problemen, zie hier. Maar inmiddels werkt het prima!
De schemerschakelaar, het printje althans,
Er zit ook een relais in voor een buitenlamp die er vlak bij zit. (Nee niet onder de sensor)
De andere worden draadloos geschakeld, maar dit lijkt me duidelijk.
Edit: 24-5-2012, @Led-Maniak, Jip Hammond en ja hij heeft van de montage gaten aan de zijkant. Is wel makkelijk in dit geval kan hem mooi aan de muur schroeven. Er zou idd een PCB in passen maar ik hem aan de bodem bevestigd met een beetje montage kit. Hoppen dat er geen storingen in gaan komen maar verwacht van niet.
Meer vind je hier.
[Bericht gewijzigd door Tinus016 op (15%)]
Op 20 mei 2012 23:08:24 schreef Tinus016:
In het begin waren er wat problemen, zie hier. Maar inmiddels werkt het prima!
Ziet er uit als een kastje van hammond. Zitten hier nu wel of geen bevestigingsgaten aan de onderkant? Volgens de omschrijving zijn die sleuven voor PCB's maar ze hebben meerdere versies van dit kastje.
ActiveHouse
https://www.digitalplayground.be - Where fun meets technology ...
Aangezien ik me véél beter voel (enkele maanden chemo voor m'n HHC afwijking in m'n bloed gehad), ben ik verder gegaan met m'n automatisatie projectje voor m'n modelspoorkamers.
Een heleboel zelfgemaakte printen (8), telkens van links naar rechts opgesomd, en zodoende naar onder toe:
- Relais controller (om garagepoort te openen, en stroompunten van stroom te voorzien of spanningsloos te maken)
- RGB LED controller (hiermee stuur ik meer dan 15 meter RGB LEDstrip aan, in hobbykamer 1, de andere kamer heeft z'n eigen
RGB LED controller (daar zit meer dan 25 meter)
- LCD display (hier is datum/tijd en enkele systeem-parameters op af te lezen)
- 12V halogeen PWM dimmer (hiermee kan ik 4 afzonderlijke 12V halogeen circuits dimmen, elk goed voor 100 W)
- 0..10V DAC module (hiermee kan ik 4 afzonderlijke TL-circuits dimmen)
- Brug controller (Deze dient voor het op/neer + vergrendelen van beide bruggen, die beide modules met de lange module verbindt)
- Sensor controller (hier kan ik 8 sensors mee inlezen: fingerprint reader aan de gevel, behuizing van de fingerprint reader,
garagepoort geopend, garagepoort gesloten, lichtsensor om te zien of het licht/donker is buiten, deur-sensor, bewegingsmelders)
- Ethernet controller (hiermee sluit ik m'n eigen bus-systeem aan op m'n netwerk, zodat ik dit via Wifi en een android tablet kan benaderen)
In de 2de hobby-kamer hangen ook enkele kaarten:
- RGB LED controller (voor de RGB LEDstrip in die ruimte)
- DAC module (eveneens voor aansturing/dimmen van de TL's)
- 12V halogeen PWM module (voor de plafondspots)
- Relais controller (voor spanning aan/uit voor: PC's, boosters, werk(LED)verlichting onder modelspoorbaan, schermen, luidsprekers enz ...)
- Geluidsmodule (mijn systeempje "praat" tegen mij in duidelijk verstaanbaar Nederlands, er zitten ondertussen 96 zinnen in van diverse statussen om uit te spreken)
Er moeten nog enkele modules gemonteerd worden:
- video switch:
Hiermee kan ik 6 verschillende video-bronnen, schakelen naar 4 verschillende uitgangen:
inputs:
- IR bewakingscamera's onder de baan, nummer 1 t/m 4
- IR bewakingscamera's onder de baan, nummer 5 t/m 8
- camera die in locomotief zit ingebouwd
- satelliet TV
- Media Center
- info scherm (met vertrek-/aankomsttijden van m'n treinen in de diverse stations)
outputs:
- 2 kleine schermen (samen hetzelfde beeld, deze schermpjes staan links & rechts van de grote module)
- 17" TFT aan linker module
- 17" TFT aan rechter module
- 17" Extra TFT aan controle-centrum
(In m'n controlecentrum hangen zowieso al 7 schermen: 4 voor RocRail, 1 voor MrDirect, 1 voor cam 1..4, 1 voor cam 5..8)
- audio switch (4 stereo inputs schakelaar naar 2 stereo outputs)
In elke kamer hangt een volledig surround systeem, hiermee kan ik indien nodig, elke kamer afzonderlijk van geluid voorzien.
inputs:
- Spraak-module
- Satelliet TV
- MediaCenter
- RocRail PC
Verder liggen er ook nog volgende kaarten op de foto:
- nog een extra Relais controller
- 4 modules om de pan/tilt functies van de 8 camera's te beheren. (2 camera's per print, 2 servo's per camera = 16 servo's)
- (de kleine print onderaan, is de "centrale" voor m'n eigen DigiCar systeem)
Ik gebruik een 7" Android handheld om héél te boel aan te sturen, uiteraard met zelf-geschreven software.
Op m'n lasermachine heb ik in 3 mm blauw acryl, een behuizing gemaakt, om de handheld in te hangen, zodat die een vaste
(strategische) plaats heeft, en dit is ineens het oplaadpunt voor die handheld, maar uiteraard kan die ook gewoon gebruikt
worden om mee rond te lopen
Voor de opdruk van die behuizing, heb ik de letters diep genoeg gegraveerd met m'n laser, vervolgens heb ik witte verf
gebruikt om die gleuven op te vullen, en de overtollige verf die op het oppervlakte bleef staan, heb ik gewoon weggeveegd.
Het resultaat is een zéér strakke "opdruk".
Enkele screenshots:
Dit is het hoofdscherm, hier zitten de meest gebruikte/belangrijke functies voor dagelijks gebruik op, alsook kan je onderaan
de logfile zien. Verder zie je bovenaan nog de SSID van het Wifi netwerk, en de signaalsterkte, alsook een klok, en het
resterende percentage van de batterij (of status=laden),en een indicatie of de alarmklok is ingesteld.
Specifieke functies voor kamer 1, met betrekking tot het individueel bedienen van alle mogelijke verlichting.
Met "schuifers/sliders" zijn de individuele dimmers/kleurwaardes in te stellen.
Idem-dito, maar dan voor kamer 2 ...
Manuele bediening van apparatuur. Ik kan hiermee niet alleen bepaalde apparaten aan/uit zetten, maar ook volledige
secties (bureaus enzo) al dan niet van stroom voorzien.
Een iets belangrijker tab-blad:
Hier wordt de overgang van dag/nacht of nacht/dag geactiveerd, alsook de "automatisatie cyclus" gestart/gestopt.
Hier kan ik door één druk op de knop, alle nodige hardware/verlichting/audio/video opstarten/afsluiten, om te genieten van
m'n modelspoorbaan.
Tevens heb ik hier de mogelijkheid om "mood-settings" op te slaan. Zodoende kan ik nadien door één druk op de knop,
m'n verlichting/apparatuur/audio/video instellingen, terug oproepen.
Als toemaatje zit er ook een alarm-klok functie op. (een mens vergeet weleens de tijd als hij aan't hobby'en is)
Op dit scherm bepaal ik welk video-signaal naar welk scherm gaat, en elk welk audio-signaal naar welke luidsprekers gaan.
Uiteindelijk op dit laatste scherm, kan ik beelden zien van eender welke camera (zowel de camera's die onder/om/boven de baan hangen, alsook de IP camera's in/rondom ons huis), en ze ook nog eens pannen/tilten.
Zo, dit was het dan weer voor even ...
groeten,
Kris
testman
waar rook was, werkt nu iets niet meer
dat kun je dus thuis doen met veel hobbytijd om handen .. mooi opgebouwde regeling zeg.
zie dat je ook al een touchscreen hebt voor de regeling. er zijn ook al inbouwhuizen voor de ipad te koop , om er een touchscreen van te maken , die zijn stukken goedkoper als de reguliere touchpanels .
Benadski
Kom eens langs bij RevSpace of één van de andere spaces!
Op 24 mei 2012 19:11:53 schreef Bert M:
@ojeke: maritieme boordcomputer? Ziet er strak uit!
Interessante zekeringhouder trouwens, zo heb ik ze nog niet gezien.
Ik heb ze helaas maar al te vaak gezien, uitgefikt dan wel... Maar ze zaten dan ook in een omgeving waar zware motoren draaien en dus trillingen voor komen. Als ze in een stille omgeving gebruikt worden zijn ze prima. Mooi bordje, dat wel!
Voor een project voor school moeten we een motorstuurprint herontwerpen die een DC-motor en een stappenmotor aandrijft. De print was al ontworpen en gemaakt en heeft het gedaan, maar de eerste versie was niet goed genoeg.
Het IC SN754410NE was blijkbaar te krap gedimensioneerd:
Let niet op de lelijke prints, de ic's zijn vaak vervangen
De stappenmotor die aangedreven moet worden trekt 1,2A bij 24V. Blijkbaar kon het IC het niet aan (is binnen de specs).
Aan mij de taak om de schakeling overnieuw te maken. Dit keer discreet opgebouwd uit losse MOSFET's en galvanisch gescheiden met optocouplers en met zo min mogelijk componenten. De blusdiodes zitten in de MOSFET's deze kunnen 110A en 80A aan, dat moet wel voldoende zijn. Schema:
Hier het resultaat (draadjes zijn om te testen, de echte worden dikker):
De motor draait perfect en de MOSFET's worden niet warm. Er zijn maar vier i/o-pinnen nodig en geen ground.
Het is niet aangeraden de body diode van een FET te gebruiken als blusdiode als je PWM't, de recovery tijd van de diode is erg lang...
Dit is een schoolproject van mij. Systeem met 2 antennes dat een bron kan zoeken. Het maakt gebruik van gerichte antennes en een scatterer zoals het menselijk hoofd om met antennes die meer dan een halve golflengte van elkaar staan (= nauwkeuriger) toch zonder ambiguiteiten te kunnen werken.
http://www.youtube.com/watch?v=gI5nYa92bTg
Mijn deel was een software radio ontvanger in FPGA maken, er hangt een dual 16bit 125MSPS ADC aan (massief overkill maar die was voorhanden...), interface naar PC is via ethernet.
Het radiofrontend dat op die video wordt gebruikt is door mij gemaakt van gerecycleerde dingen. Er was een subgroep die een ander frontend ging ontwerpen, maar dat was niet klaar bij de demo.
Ik had zelf het berekenen van de hoek ook op de FPGA gedaan gezien dat een stuk sneller zou zijn. Nu werkt het via labview op een i7 laptop maar zoals je ziet zit er redelijk wat lag op.
Franssel
Verder geniet ik van mijn f9638 geluid in mijn werkplaats en huiskamer
HELP Beste lieve medeleden wie herkend deze versterkers van Philips
Ik heb ze gekocht op het terrein van Ph voor 15gulden de 2 voor onderdelen
ze zijn oud (jaren 70 of begin 80)en ongebruikt (nieuw)
ze klinken prima via een variac op 30VAC terwijl ik op een voedingselco 26VDC meet (elko is 40V 680uF) een vd 2 linkse
de grote zijn uitgangselco's van 40V-3300uF
uiterst links (niet te zien een elko van van 70V-4000uF
Had paar uur de voeding op 40VAC en 34VDC waarbij het koelblok en eindtorren toch wat heter werden , terwijl het geluid en volume niet merkbaar veranderde
eindtorren zijn BD311 en BD312
van de onderste print heb ik vroeger de RIAAversterker afgezaagd ter donatie evenals de elko's vd de bovenste
testman
waar rook was, werkt nu iets niet meer
er staat een philips typenummer op de print en stickers , was die nummers niet een hobby van maarten
is een oud dingetje idd , de elco's zijn nog de lichtblauwe modellen van begin 70's meen ik..
lijkt wel van een oude combiset , waar een lp, mc en tuner inzat. de bd torren heb ik ook nog liggen , maar deze print kan ik me niet herrinneren.
grappig , nu ik zoek naar plaatjes van deze versterker kom ik foto's van maarten's oude tv's tegen op tweakers
Franssel
Verder geniet ik van mijn f9638 geluid in mijn werkplaats en huiskamer
Ja typenrs op blauw stikkertje 3122-117-1407
op bovenzijde 8222-280-18453
op onderzijde print 3122-113-33000
versterker klinkt prima via onderstaande "box"
http://www.uploadarchief.net/files/download/dscf1581.jpg
ook de buren kunnen meegenieten , power genoeg haha .
Vind het heerlijk om zoiets weer 100% te laten werken en niet uit verveling
[Bericht gewijzigd door Franssel op (13%)]
De laatste maanden ben ik bezig met DIY midi controllers. Tussendoor heb ik een Midi Fighter clone gemaakt. Het midi brain is eigen fabrikaat en draait op een PIC 16F886 en diverse multiplexers, deze zijn modulair uit te breiden via headers indien meer I/O nodig is. De conversie naar USB gebeurt via een cheapo printje dat je op eBay kan kopen (moet je lichtjes aanpassen voor TTL gebruik). Top plate is Schaeffer fabrikaat, de buttons zijn arcade Sanwa's.
Voor de mensen die ervaring hebben hiermee, deze draait in 4 bank mode en is 100% compatibel met de officiële MF mappings.
Kennen jullie hem nog? De vliegende Hollander?
Werkstuk
Even een kleine update van mijn kant.
Op 28 januari 2012 17:29:06 schreef Joeri de Man:
Stuur je PWS op naar de landelijke wedstrijd. Als die nog loopt. Als het echt zo goed is kan je er een leuke bonus mee winnen.http://www.twenteacademy.nl/wedstrijden/profielwerkstuk_wedstrijd/
http://www.rug.nl/scholieren/profielwerkstukken/wineenprijs/index
http://www.ru.nl/exo/van_melsen_prijs/meedoen/
Aangemoedigd door mijn begeleider en Joeri, heb ik mijn werkstuk naar Delft, Groningen, Nijmegen, Twente en de KNAW opgestuurd. En dat heeft zijn vruchten afgeworpen.
In Delft en Groningen ben ik 2e geworden. Nijmegen kon ik niet meedoen omdat ik in Groningen gewonnen had. En in Twente ben ik 1e geworden.
En vandaag kreeg ik te horen dat ik ook bij de KNAW in de prijzen gevallen ben.
Bedankt voor de technische hulp en de vele aanmoedigingen!
Da's toevallig. 2 leerlingen van een mede natuurkunde docent van mij zijn ook bij het KNAW 1 van de 3 eerste geworden
Het PWS over treinverkeer (van der Capellen Scholengemeenschap, waar ik dus werk).
edit: voor de geïnteresseerden: prijs is ...
even aangepast. Denk dat pientertje dit ook wel zelf kan melden als hij wil
[Bericht gewijzigd door Nburgmeijer op (14%)]
falaigai
Leren kan je alleen maar door te Doen
Ik heb toen ik in het middelbaar zat ook eens meegedaan aan zo'n wedstrijd. Maar dan in Belgie.
Maar ik denk dat ze op dat vlak toch een pak achter staan in belgie tov nederland.
Wij waren toen buiten de prijzen gevallen . Hoewel we waren geselecteerd op 3 van de 6 categorien.
Achteraf zijn we uitleg gaan vragen bij de jury . Hun antwoord was doodleuk : We vonden jullie te goed , en we wilden niet het niveau te hoog maken voor volgende edities.
Als scholier is dat nou niet het prettigste antwoord dat je kan krijgen , zeker niet als je er heel hard aan hebt gewerkt .
Dit was het filmpje dat we hadden ingestuurd , maar dit was nog niet de uiteindelijke versie , die hebben we spijtig genoeg niet gefilmd
Ingestuurde versie
http://www.youtube.com/watch?v=TeoBmnaZ3_c
Filmpje van op de wedstrijd zelf : http://www.youtube.com/watch?v=tvb2CW9umZQ&feature=youtu.be
@ pienertje : Heel knap project !
Niks slechts t.o.v. pientertje(echt supermooi project wat als afstudeerproject op hoger onderwijs helemaal niet zou misstaan) , maar ik las je verslag en dan baal ik wel als ik dan lees over een 'fonds' voor profielwerkstukken....
Daar hebben wij dan geen beschikking over. Een leerling heeft bijvoorbeeld zelf een motortje á 20 euro gekocht voor zijn hoovercraft project...
I guess gymnasium gets the money....
oxurane
Van elk bezoek aan CO leer ik weer meer...
@ Retro man :
Een net en mooi klokje ! Normaliter zou ik wat over die 90 graden hoeken in de banen zeggen, maar ze zijn klaarblijkelijk zonder problemen ge-etst en de PCB ziet er daardoor best strak uit !
@ Fred101 :
"Opruimen is voor vergeetachtigen". Met dat in het achterhoofd kijk ik dan ook naar jouw brouwsel(s). Knap werk !
Voor een kunstobject moest ik een knipperende stip maken. Met de NE555 schakeling van deze website en een heleboel ledjes is het uiteindelijk een soort stoplicht stip geworden. Volgende keer smd en een geëtste print denk ik...

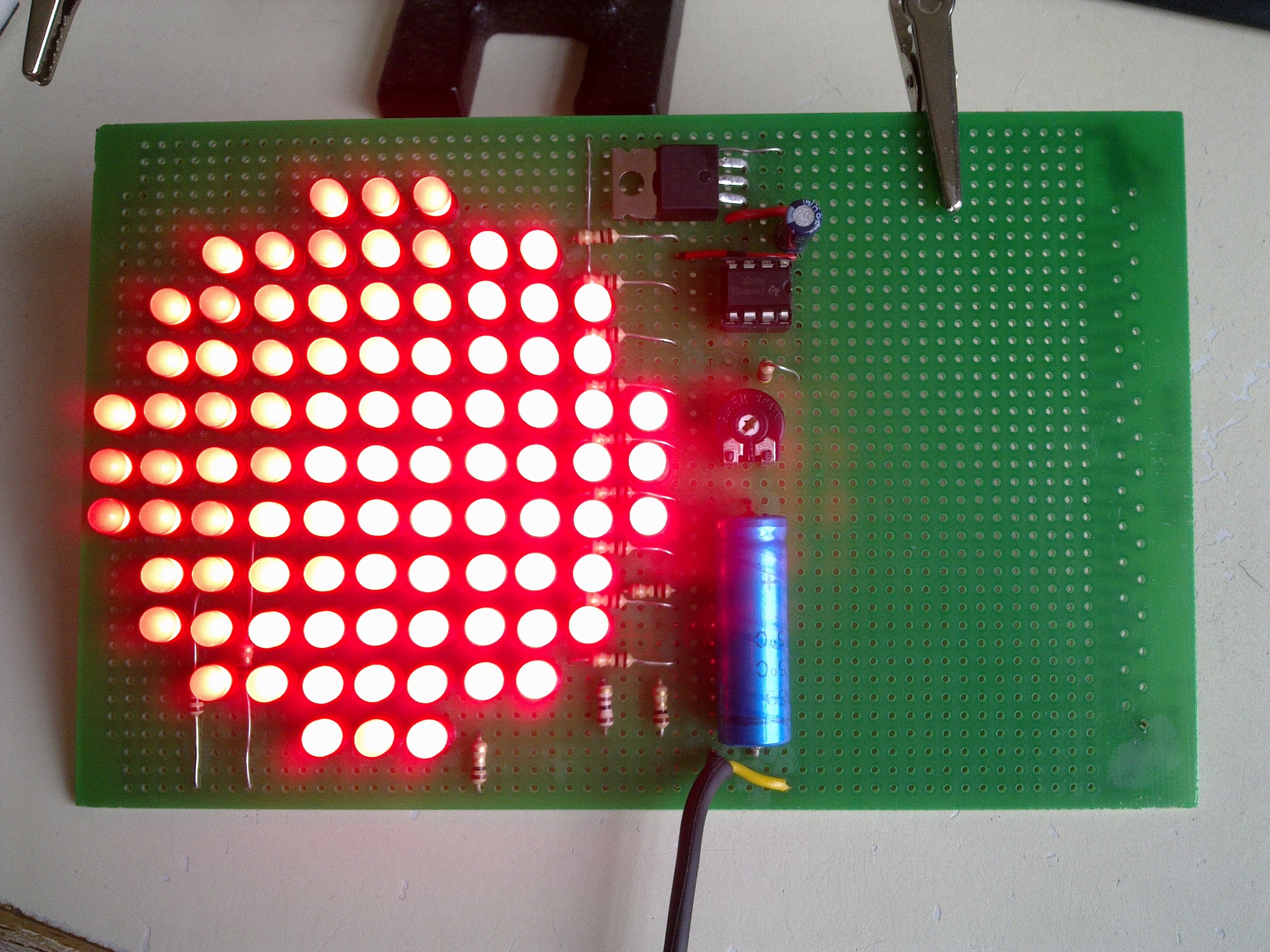

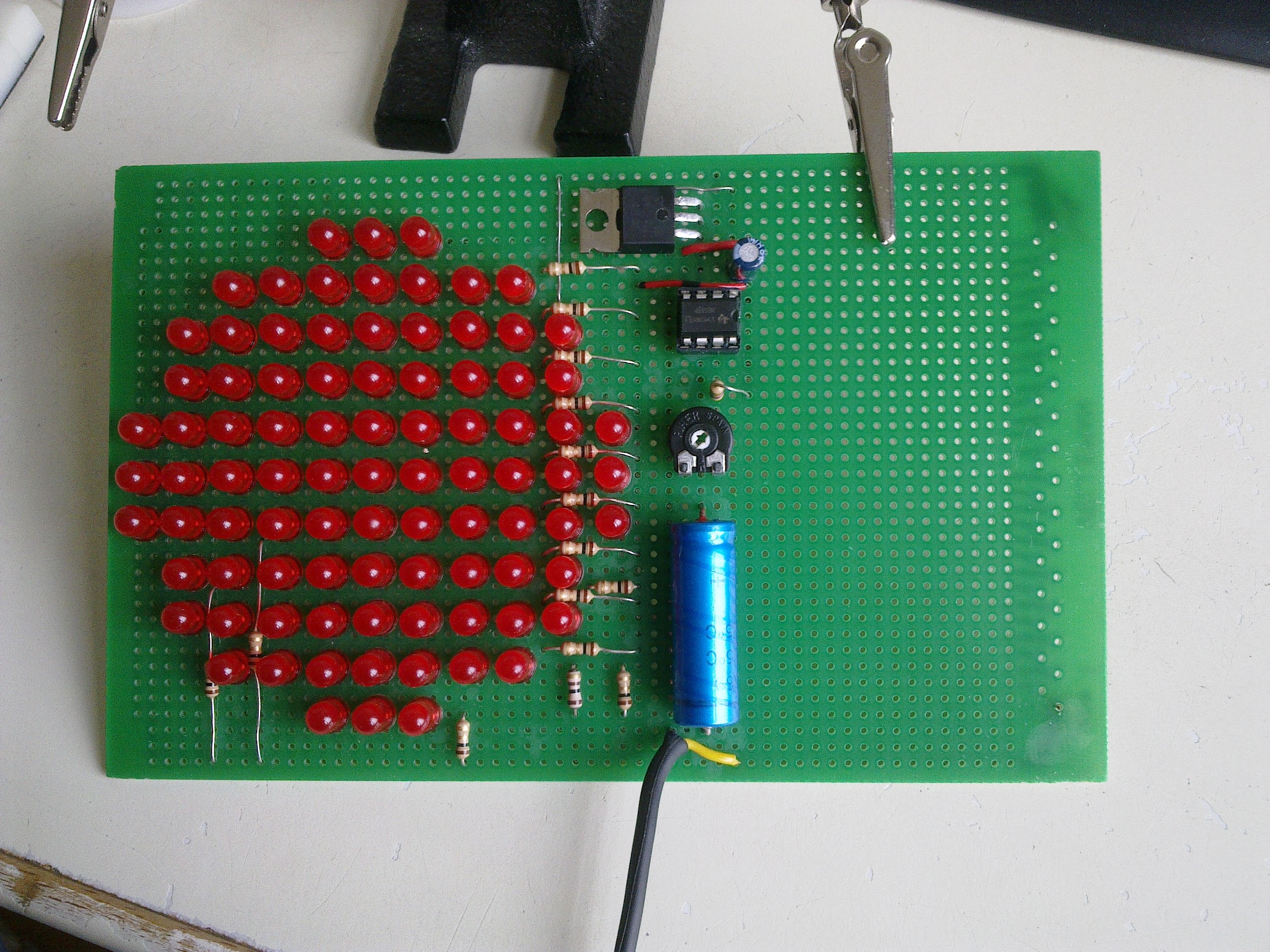

Bovenkant met de ledjes aan (ledjes geven allen even veel licht maar door de hoek lijkt er verschil te zijn)

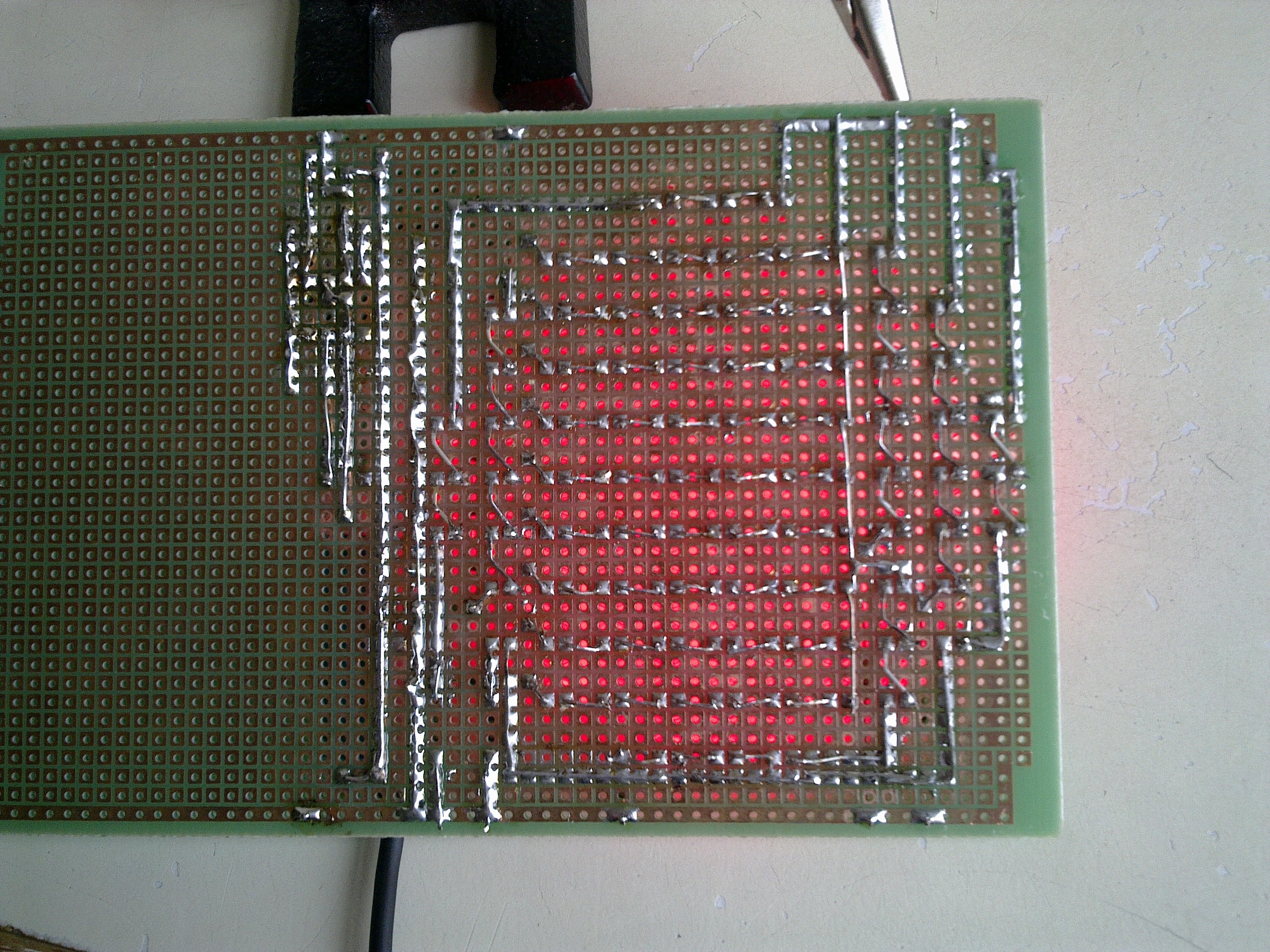

De onderkant:
Tidak Ada
Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.
waar zijn die stukjes IC-voet voor ? Geeft dat niet te veel (onnodige) extra parasitaire capaciteit ?
Die klemmetjes zijn inderdaad slim; nooit problemen met de steekafstand en ook goed te gebruiken voor axiale C's
Op 2 juni 2012 21:40:04 schreef pros:
Voor een bouwsel op gaatjesprint is dit héél netjes gedaan!
Om eerlijk te bekennen heb ik eerst de routes eerst uitgetekend in lochmaster. Dank!
Op 3 juni 2012 00:38:55 schreef McDuff:
Nou, een compliment van pros, dat is écht heel wat; ik zou willen dat mij dat ook gelukte want ik gebruik uitsluitend eilandjesprint of combinaties van eilandjes en strips.
Mooi Hoor!
Mac.
Vind het bikkelen dat je bij gaatjesprint blijft. De spullen om te etsen liggen ergens onder m'n bed, van tijden geleden, maar na uren met gaatjesprint bezig geweest te zijn stap ik hier toch graag vanaf!
