Het "wat is/doet dit onderdeel" topic Deel 4

Dit topic is gesloten

Tidak Ada

Golden Member

Henry, kan ik hier nog antworden of is er al een ander topic?
Hevel mijn antwoord anders maar over.
Ik heb namelijk het bruine gevoel, dat dit een hybride is, gezien de pinconfiguratie en dan wel een druksensor. Als de schroefdraad alleen voor bevestiging of koeling zou zijn geweest, zou hij niet hol zijn (onnodige extra bewerking).
Lead configuratie doet mij denken aan de LH0032 en LH 0033 van Fairchild (een videoversterker plus booster).

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Op 23 juli 2013 14:07:47 schreef Amateur19:
Een BGY26 is een diode. De 24 een UHF Amp. 420...480MHz Rload=50Ω.

Mijn (Philips) databoek van Januari 1987 kent wel de BGY37, welke een "Hybrid VHF Push-pull Amplifier Module" is in SOT-115 behuizing. De BGY reeks bevat dus wel meer rare typen behuizingen.

Fan van Samsung (en repareer ook TV's). :)
maartenbakker

Special Member

Druksensor, of misschien iets optisch? Ik mis nog relevante databoeken van niet-halfgeleidende sensoren van verderop in de jaren '80 (C11 zo uit m'n hoofd - de C11 van begin jaren '80 die ik heb kent alleen niet-lineaire weerstanden en een vochtigheidssensor).

[Bericht gewijzigd door maartenbakker op 25 juli 2013 23:42:40 (74%)

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Goedeavond allemaal

Ik heb hier een component dat lijkt op een gewone vermogensweerstand, tot je de andere kant bekijkt. Daar zie ik iets dat me meer doet denken aan een smeltveiligheid. En kapot zo te zien, ondanks de opdruk 5Ω meet ik een open kring. Zou dit kunnen dienen als smeltveiligheid. Ik heb dit ook nog gezien in andere schakelingen met bv een 4Ω7 van 0,25W. Maar hiet gaat het om een 5W versie.
Is dit een gewone kapotte weerstand? Of heeft deze component nog een aparte naam?
De foto's maken de rest wel duidelijk.

Voorkant
Achterkant

mvg Xavier

Edit: misschien is het handig om er bij te vertellen dat op de printplaat er geen R maar RF bij staat
R = resistor en analoor RF = resistor fuse?

Er zijn 10 soorten mensen, degene die binair begrijpen en degene die het niet begrijpen.
maartenbakker

Special Member

Het lijkt me een springweerstand, maar dan in een uitvoering die ik alleen van normale weerstanden kende. Het veertje springt open als de weerstand te heet wordt. Bij ouderwetse springweerstanden kon je dat veertje simpelweg terugsolderen (loohoudend, geen zilversoldeer of loodvrij gebruiken natuurlijk), maar of dat hier kan betwijfel ik.

Bij RF zou ik inderdaad denken aan een fusible resistor. Vaak zijn die gewoon zo geconstrueerd dat de weerstandsdraad bij overbelasting onderbreekt.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Dank je maartenbakker! Hiermee kom ik weer een eind verder. En geluk bij een ongeluk dat ik nog een identieke print heb waar hij op de andere nog heel is. Het is een voeding van een Fanuc cnc sturing.

Er zijn 10 soorten mensen, degene die binair begrijpen en degene die het niet begrijpen.
Henry S.

Moderator

Die mag je idd weer solderen met loodhoudende tin, als er wat mis is dan springt die weerstand wel weer. Fanuc gebruikt vaak de wat aparte Japanse onderdelen.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

ik ken deze constructie ook in sanken voedingen. alleen werd in die voedingen een 5w weerstand gebruikt icm een 115 graden temperatuurbeveiliging. meen dat deze deel was van de inschakelstroom begrenzer. als de beveiliging eruit lag was er meer stuk in de voeding..

waar rook was, werkt nu iets niet meer

De fused weerstanden zijn eigenlijk gemaakt om brand te voorkomen.
Op een plaats waar een vermogensweerstand zit, en de belasting is dusdanig hoog dan wordt de vermogensweerstand heet, zelf ooit zeer heet.
Kans dat dan alles in de fik vliegt is dan ook hoog.
Daarom dit soort weerstanden, die verbreken dan en de kans op een echte brand is dan een heel stuk minder.
In UL gemerkte voedingen is deze weerstand op die plaatsen verplicht.

Jammer dat niemand mijn kristal oscillatoren aanslutingen kan vinden. http://www.circuitsonline.net/forum/view/message/1528531#1528531

Is zoiets niet uit te meten ?

Amateur19

Overleden

Op 26 juli 2013 10:13:25 schreef flash2b:
Jammer dat niemand mijn kristal oscillatoren aanslutingen kan vinden. http://www.circuitsonline.net/forum/view/message/1528531#1528531

Is zoiets niet uit te meten ?

Ik heb me rot gezocht. :)
Misschien, maar dat had je zelf al bedacht, met een multimeter eerst "wat" proberen te meten.

Eens een CO'er, altijd een CO'er. 27MC, 3M-FM en nog meer Schema's en DataSheets

Heb hier een smd component met opdruk 6B0 of 6Bu, is dit een transistor?
Eventjes verder gezocht met minder params en kwam op de 6B uit en dat is een bc817-25.

[Bericht gewijzigd door Damic op 2 augustus 2013 02:19:14 (40%)

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

SOT23-6

opdruk 52439, verder enkel een punt als pin-1-aanduiding.

Het bleek SOT23-5 toen ik bij daglicht keek (wél een glimmend 6e pad, maar geen pootje), en bovendien bleek na het lossolderen het component zelf niet in sluiting, maar zit dat ergens anders in het circuit... Verder zoeken dus :(

[Bericht gewijzigd door Jochem op 4 augustus 2013 11:21:53 (64%)

If you want to succeed, double your failure rate.

Ik heb hier een variac liggen waar ik nergens gegevens van vind. Ik vind wel gegevens van soortgelijke met dunnere draad. Die zijn dan voor 120V, zou deze voor 24V zijn?

http://www.elektronicastynus.be/co/div/1376144632.jpg
http://www.elektronicastynus.be/co/div/1376144637.jpg

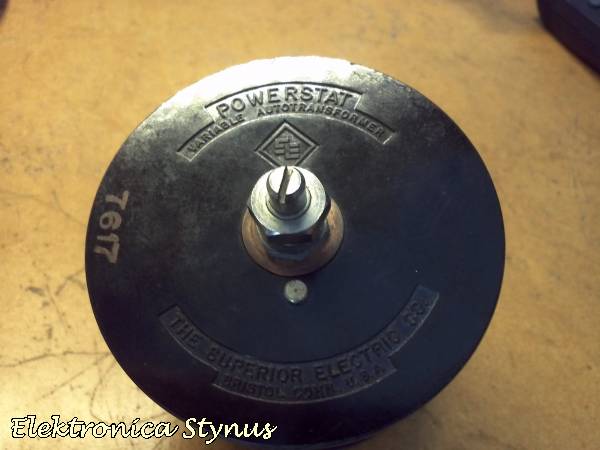

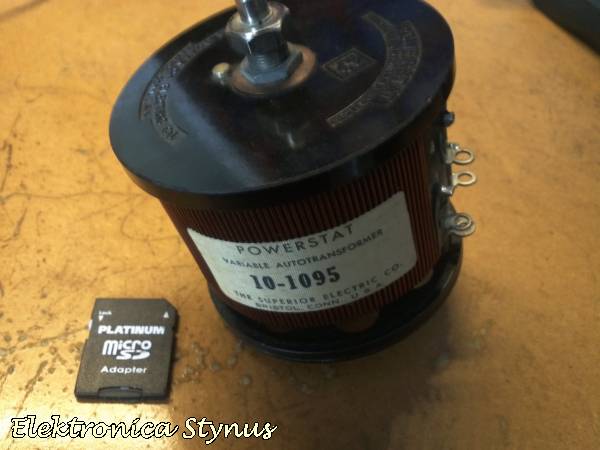

Opdruk op het label:

code:


POWERSTAT
Variable Autotransformer
10-1095
The Superior electric co.
Bristol. Conn.. U.S.A.

Verder staat er aan de voorkant ook nog de nummer 7617 op. Maar dat lijkt me de productiedatum (1976 week 17).

Weet er soms iemand voor welke spanning deze bedoeld is?

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--
Tidak Ada

Golden Member

Een kleine variac, maar wat is de ingangsspanning????

Als hij engels is, is hij goed voor 240V, Maar een 'made in USA' kan je hier niet gebruiken; 115V! Helaas zag ik net dat hij USA is, dus...

Productdatum kan ook nog 10-10-'95 zijn

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

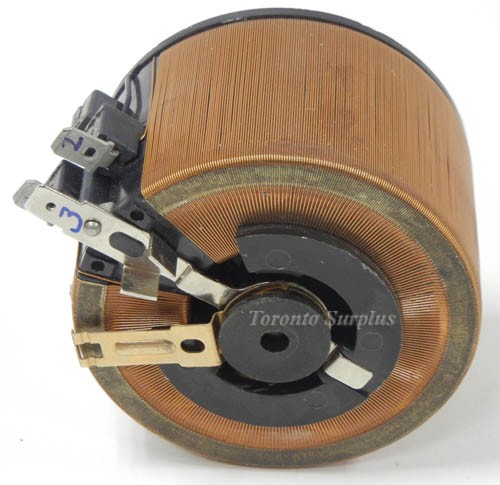

Bij 240V gaat een 100W lamp in serie vol branden. Als ik vergelijk met de foto's van een 110V versie dan zitten daar veel meer wikkelingen op:
http://www.torontosurplus.com/media/catalog/product/cache/1/image/9df78eab33525d08d6e5fb8d27136e95/d/s/dscn6615_1.jpg Bron

EDIT:
Dacht er net aan dat ik nog een variac heb. Deze dus even ingeschakeld voor een regelbare wisselspanning te maken en even te meten:
In de voeding gemeten, variac is tussen de 2 uiterste aansluitingen aangesloten:

code:


Voedingsspanning:	Opgenomen stroom:
10 V			0,03 A
12 V			0,05 A
15 V			0,10 A
16 V			0,34 A
20 V			2,63 A

http://www.elektronicastynus.be/co/div/grafiek.png
Ik kan er dus denk ik vanuit gaan dat het een 10-12V variac is?

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--
Tidak Ada

Golden Member

Een 120V versie zal naar verhouding de helft van het aantal windingen hebben, maar het hangt ook van de grotte van de kern af. Je mag het dus zo niet vergelijken. Dat een 100W lamp voluit brandt op een trafo, die, zeg 10 A, aankan is logisch. Hoewel, dit is een kleintje, zo te zien aan het SD chippie...

Jouw laatste post is ook een mogelijkheid. Ze bestaan iig wel.

Kan je ergens zien hoe dik het draad is?

[Bericht gewijzigd door Tidak Ada op 10 augustus 2013 17:03:39 (15%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

De draad is 0.8mm diameter (0.5mm²).

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--
Tidak Ada

Golden Member

Lijkt me redelijk bij die stroom. Toch moeilijk gokken. Hang eens een 12V 5A trafo achter je variac. Dan kan je nauwkeuriger meten (en veiliger). Dan kan je eventueel ook de warmte ontwikkeling controleren.

Dus :
Variac --> 220V->12V trafo --> buitenaansluitingen van die Powerstat en dan tussen de koude kant en de loper een autolamp

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
Henry S.

Moderator

Zet deze achter een variac op klem 1 en 3, meet daarbij de spanning en de opgenomen stroom.

Regel de variac langzaam op.
De normale stroomopname is laag, maar als de kern begint te verzadigen dan loopt deze hard op. Door dan de spanning af te lezen, heb je een indicatie voor wat de werkspanning van je onbekende variac (het werkt met alle 50Hz trafo's) kan zijn.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Tidak Ada

Golden Member

Dan zou hij volgens de grafiek van Stynus voor 12 à 15 V bedoeld zijn. In iedergeval treedt bij die 15 V de door Henry S. genoemde verzadiging op...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
Henry S.

Moderator

Daar lijkt het heel sterk op.

@G_i: Het kan nog even.

[Bericht gewijzigd door Henry S. op 12 augustus 2013 18:42:57 (32%)

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Word het onderhand niet weer tijd voor een nieuw draadje ? :-)

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Net even gemeten en met 4A wordt die niet voelbaar warmer. Nu opzoek naar wat zwaardere belastingen :p.

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--
Tidak Ada

Golden Member

Trouwens een leuk ding, zo'n laagspanningsvariac. Je zou het als preregualtor in een voeding kunnen gebruiken.
Buizen freaks deneken al aan regelbare gloeispanning voor een buizenteste/curvetracer.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
