Gekocht op de Lichtmis, letterlijk een "Old Skool" schuif weerstand van 10Ω en 4.6A max. Behuizing was nogal beschadigd met hier en daar roest. Vanmiddag lekker weer, dus schuren en spuiten:

Eindresultaat:

Jammer dat je geen foto hebt geplaatst van vóór de behandeling.
Ziet er weer netjes uit!!
Zo'n schuifweerstand word ook wel Rheostat genoemd.

Ha Roland,

Netjes gedaan!
Ik heb ook nog ergens zo'n ding liggen, en doe er nooit wat mee....

10Ω is tenminste een mooie waarde om als belastingweerstand voor versterkers te gebruiken.
Bij 8Ω altijd nog een belastbaarheid van 169W!
En dat beetje inductiviteit helpt alleen maar om de realiteit te benaderen

groet, Gertjan.

Leuk, er zijn veel mensen die het verschil tussen een potentiometer en een rheostat niet weten. De laatste heeft 2 aansluitingen en werd oorspronkelijk voor vermogensregeling gebruikt. Ik dacht zelfs al voor 1900. De potentiometer was een meterologisch instrument. Een spanningsdeler. Ze werden gebruikt om een spanning te meten. Vaak op basis van vergelijken. Standaard cellen werden bv daarmee gemeten.

Best leuk om eens mee te spelen.
Je zet bv 10V over een potmeter. Dan zet je een referentie spanning, bv 1V, via een nul-voltmeter op de loper aansluiting. Dan verstel je de potmeter totdat de nul meter op nul staat. Op de loper staat dus precies 1V. Je kunt zo vreselijk precies werken met redelijk simpele instrumenten.
Ze gebruikte de zelfde opstelling ook vaak net wat anders. Als je potmeter heel precies is af te lezen kun je hem bv op een ratio van 10 zetten. Dus 10V er over is 1V op de loper. Nu verstel je de "ongeveer" 10V net zolang tot de meter op nul staat. Er staat dan weer 1V op de loper en dus exact 10V over de uiteinden. Zo kun je met een enkele bekende spanning bijna iedere gewenste spanning maken. bv om meters te calibreren.
Er waren schuifmodel versies waar echt een soort cm achtige schaal op zat. Dat zag er dus letterlijk uit als een potentiometer.

https://www.youtube.com/watch?v=OF9UmZIeJlE

10Ω is tenminste een mooie waarde om als belastingweerstand voor versterkers te gebruiken.

Precies waar ik 'm voor gekocht heb idd, voor 5€ kon ik 'm niet laten liggen.

't Zal wel lekker gaan stinken als je hem de eerste keer voluit stookt.... Cilinderlak zou wel op z'n plaats geweest zijn.

Maar het is toch een mooi ding geworden.

We hadden heel vroeger thuis zoiets uit de fotostudio van mijn grootvader. Dat wed gebruikt om overspanningslampen (100 branduren) tijdens het instellen op een lager pitje te laten draaien. Het ding had het formaat van een verticaal cilindervormig elektrisch kacheltje. Een mooi gaatjespatroon in de wand voor de koeling hoorde er in die tijd bij.

@fred:
Ik heb hier toch echt een stel rheostaten met drie aansluitingen (ex Philips beeldbuizenfabriek in Heerlen. Die horen bij puntlasapparatuur, die daar gebruikt werd voor het samenstellen van elektronenkanonnen.

Radio in de garage.

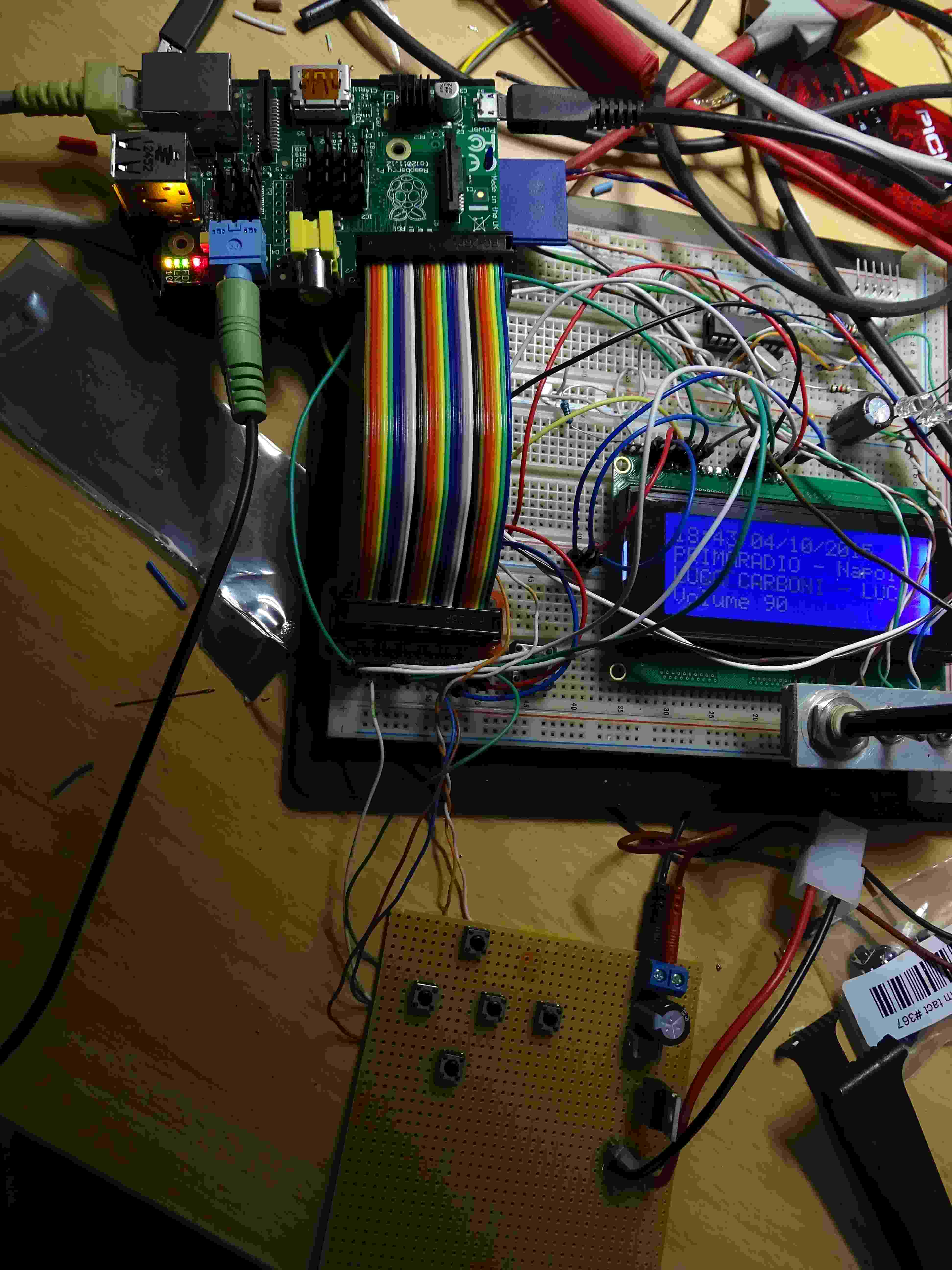

Aangezien ik in het randje van NL woon en radio ontvangst met een simpele antenne maar een paar zenders met ook nog ruis geeft, maar eens iets gemaakt ( nog niet klaar uiteraard). Ook zo'', sonos of iest dergelijk is hardsikke mooi maar veel te duur.

Aangezien Raspberry PI2 nu voor 2 tientjes te koop zijn het volgend maar eens in elkaar gezet als proef.
Raspbeery PI2
4 GB kaartje
Siemens 5 volt voeding
4 x 20 LCD display
5 x minidrukkers

Op de standaard image Wheezy geinstalleerd
MPD
MPC
Radio Deamon tbv besturing LCD drukknoppen en infrarood remote

De infrarood TSOP38238 of vergelijkbaar heb ik niet liggen.
Ben nu aan het testen en dit past straks prima in de garage.

O ja de uitstekende doku komt van http://www.bobrathbone.com/raspberrypi_radio.htm
uitgebreide PDF met enorm veel mogelijkheden.

Moest even zoeken maar hier is ie dan: http://www.bobrathbone.com/raspberrypi_radio.htm en de pdf: http://www.bobrathbone.com/raspberrypi/Raspberry%20PI%20Radio.pdf
