Holy sh.. dat is echt gaaf wat een klus en dan al die band kabeltjes petje af.

Super mooi sjoerd,ik zou wel eens een filmpje willen zien als het iets donkerder is.

Wow...
Waar reageert het op, of is dit random beeld...
Ofwel, wordt het aangestuurd door de muziek of zo?

Ik denk dat ie nu gewoon z'n programma afloopt. Eerst patroontje X dan patroontje Y.

Als je er sensoren op maakt dat de CPU een indruk krijgt van waar iemand zich in de buurt bevindt, kan je een geinig effect maken dat er een rustige "bol" rondzweeft binnen je 8x8x8. Die dan onrustig wordt of alleen aangetrokken wordt door de persoon die in de buurt komt....

Met geluidseffecten... zzzZZZZZzzzzzZZZZSSSSS!!!!.

Er zit een vast programma in, maar ik heb er ook een msgeq7 IC ingebouwd, zodat hij op geluid kan reageren. Dat moet ik nog een keer programmeren. Ik zal een filmpje maken in het donker.

https://youtu.be/7PVRD5H0bsQ

Oh, leuk idee denk ik voor een 3D ledkubus (zag hem al half, maar m.i. veel te kort), een snake. Groene snake, witte kop en dan op zoek naar het rode voedselpakketje.... En dan gewoon random laten spelen totdat ie af is.....

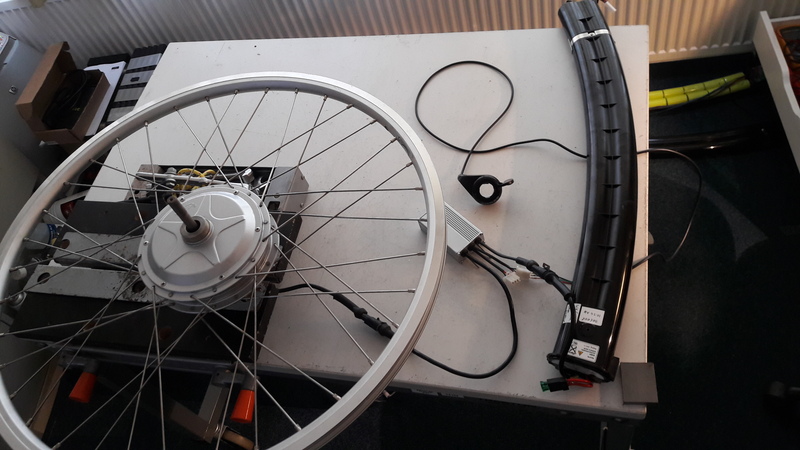

Vandaag een afgeschreven sparta ION e-bike omgebouwd met een 3 stappen plan:

1) verwijder alle elektronica uit de motor en breng de aansluitingen van de spoelen met 3 draden naar buiten

2) breng de 24V van de accu-cellen naar buiten (zekering toevoegen!)

3) voeg een chinese motor-controller en gashendel toe

Nu het hele zaakje nog terug op de fiets schroeven

Het geheel is natuurlijk niet meer road-legal dus er mee gaan rijden op de openbare weg moet heel voorzichtig gedaan worden.

De kosten, net geen 100 euro.
75 euro voor de defecte fiets (de electronica van de accu is defect, de cellen zelf nog prima)
24 euro voor de chinese controller en gashendel

Onlangs zag ik dat ik nog een CA3162 had liggen. Normaal gesproken werd (wordt?) deze chip tezamen met de CA3161 gebruikt om een eenvoudige digitale voltmeter met zevensegmentendisplays mee op te bouwen. De CA3162 dient daarin als A/D naar BCD-omzetter, de CA3161 zet de BCD-code om naar een code die door zevensegmentendisplays kan worden weergegeven.

In combinatie met een SN74LS145 kan echter ook een ledmatrix worden aangestuurd. De SN74LS145 is namelijk in staat om de BCD-code die de CA3162 aanbiedt om te zetten in een decimale code.

De ledmatrix bestaat uit 10 rijen en 3 kolommen. De rijen geven de getallen (van beneden naar boven: 0 t/m 9) weer, de kolommen de vermenigvuldigingsfactor (van links naar rechts: 1,0 ; 0,1 en 0,01). Per kolom kan slechts één led tegelijk branden. Zonder voorschakelelementen kan zodoende dus een spanning van 0,00V (alleen de drie onderste leds branden) tot 9,99V (alleen de drie bovenste leds branden) worden weergegeven.

Afijn, kijk maar eens...
https://www.youtube.com/watch?v=nBia8Lzu7xc

Een "tussendoortje" , etsbakje gefatsoeneerd , de bekende Ikea Rektangel, met een 50Watt verwarming, daarmee kom ik net boven de 40 graden, niet super maar goed genoeg voor nu. De bubbels via een aquariumpompje, het frame gemaakt van glasfiber wat uit Deurne komt (volgende keer veel meer meenemen).
Met een glasboortje 2 gaatjes geboord om eea te fixeren.
Nu nog een deksel om te voorkomen dat het etsmiddel zo snel verdampt.

Een flinke tijd geleden had ik de blog van Karl Hagström gezien over een Power Plug Energy Meter Hack.
Wilde ik ook wel (en dus ook Power meter besteld), maar niet op de beschreven manier, maar met een ESP8266.
Die uitvoering liet nog op zich wachten, dus Power meter even opgeborgen.
Een paar weken gelden zag ik op het domoticz forum een uitvoering met een ESP8266, dus om de software gevraagd en gekregen.
Echter deze software was voor een C-compiler en ik ben gewend om met Arduino ide te werken.
Intussen had ik de wemos D1 mini als mijn eigen standaard gekozen, o.a. voor de micro usb aansluiting en voor de "over the air" flashing.
Dus software hiervoor gemaakt en het werkte eigenlijk direct (dankzij de routines van Karl Hagström).

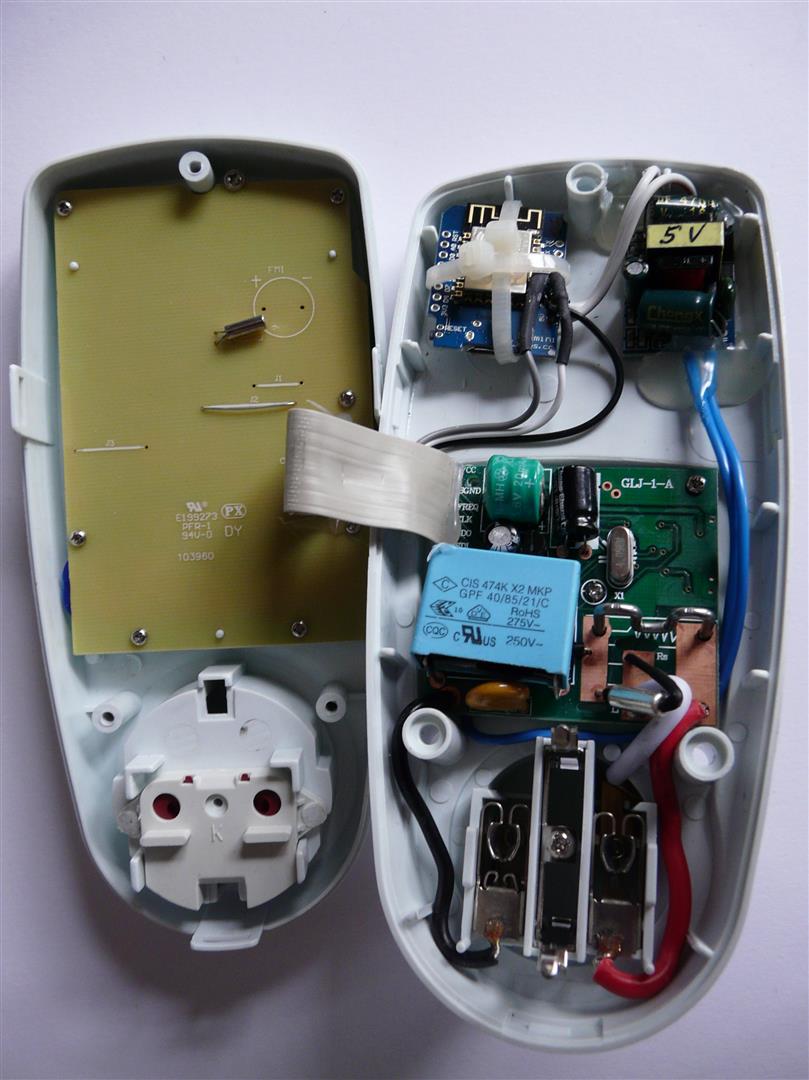

Wemos D1 mini ingebouwd:

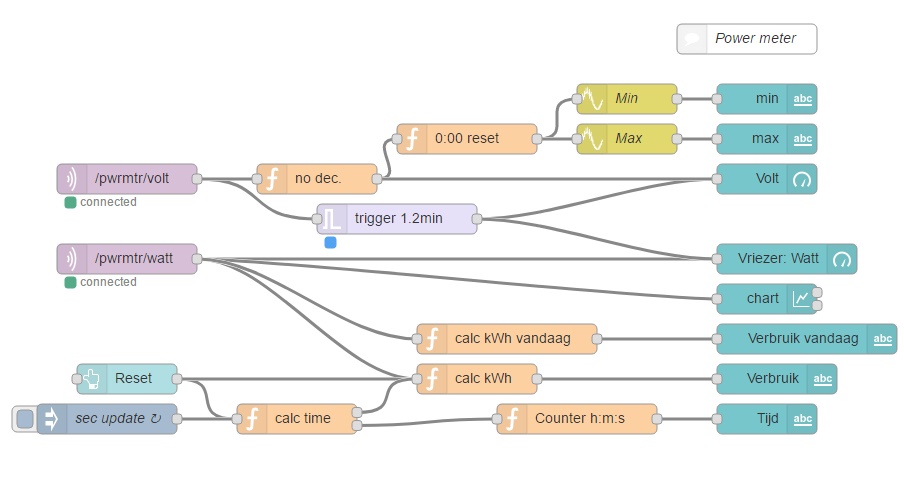

De software stuurt informatie (volt, watt) via mqtt messages naar Node-red dat draait op een Rpi3. Deze twee messages worden verwerkt in een flow:

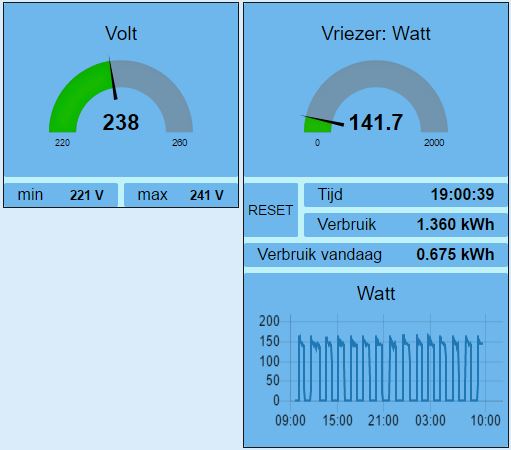

Vervolgens geeft het dashboard van Node-Red mooi weer wat ik zien wil:

Vervolgens nog een power meter gekocht voor wat experimenten, maar die heeft natuurlijk een nieuwe print met andere ic's .

Sjiek!
Vooral die grafiek van het verbruik door de tijd heen is handig, en een mooie toevoeging aan de standaard functionaliteit.

groet, Gertjan.

Afgelopen dagen weer eens een "tussendoor" dingetje gedaan (ik doe alleen nog maar tussendoor dingetjes ).
Mijn 35 jaar oude (door mijn vader gebouwde) printboormachine ontroest en van een verflaagje voorzien.

Dat ziet er weer als nieuw uit, netjes hoor!

Keurig, hoe heb je hem ontroest? Ik heb hier nog een kolomboormachine staan die wat TLC kan gebruiken. Zelf dacht ik aan een pannensponsje en/of wat commandant, maar praktische tips zijn welkom.

Met een staalborstel in de boormachine.
Om te gronden een laagje koudzink, dat hecht goed op blank staal. Vervolgens mat zwarte Hammerite er overheen.

De glij-as heb je neem ik aan niet behandeld na het schoonmaken?

Ziet er weer netjes uit Bram.

Ben nu wel benieuwd waarop Bram de kaas serveert

Op 5 juni 2017 15:42:52 schreef Thevel:
Ben nu wel benieuwd waarop Bram de kaas serveert

Gewoon, gatenkaas toch?

@Jochem,
De glij-as is zilverstaal, dat heb ik met een pannenspons gedaan, daarna ingevet met een beetje siliconenvet. Ook in de glijlagers een beetje ingespoten.

@Thevel,
Het zijn inderdaad 3 beuken snijplankjes van Xenos

Ik had al een tijdje een kitje liggen van een chinese webshop. die heb ik afgelopen weekend maar eens in elkaar gezet.

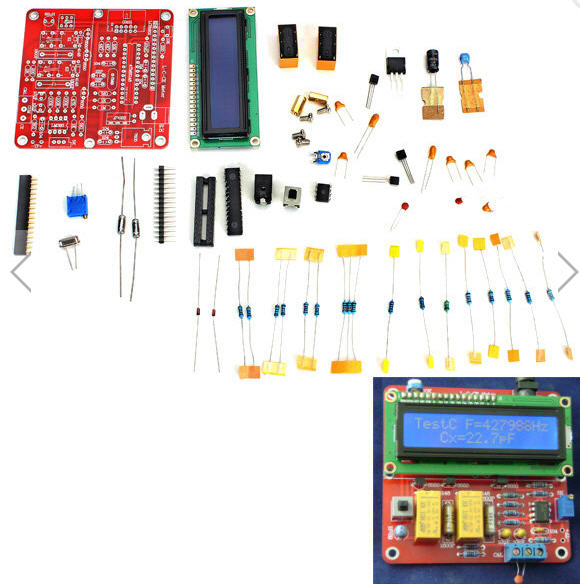

het kitje is een LC metertje dat je voor een appel en een ei kunt bestellen. info op: Linkje

na wat geknutsel met een soldeerbout, een pons, een vijl en wat geklieder met een lijmpistool is dit dan het resultaat:

de behuizing kun je bestellen bij de zelfde shop: linkje

met een 47uf elcotje dat nog ergens rond slingerde:

niet gek voor een zondag avond projectje.

edit;
het is inderdaad geen hoogwaardig project; meer een voor de lol. Werkt zo iets uberhaubt een beetje? nou ja, het werkt (een beetje).
Verwacht er geen hoogwaardige meetresultaten van, maar voor het snel even testen van een onleesbaar component is hij wel handig.
rato naar waarde zeg maar

Zie het nou goed dat het ding ook een seriele uitgang heeft? (Connector D10, pins 2,3, en 5 aangesloten)?

ja klopt, maar of die ook daad werkelijk data uit spuugt heb ik eigenlijk niet getest.
Die aansluiting is voor een optionele uitbreiding van de tester. Een die ik nog niet tegen gekomen ben trouwens..

edit: hier het schema

[Bericht gewijzigd door wielklem op dinsdag 6 juni 2017 16:15:10 (22%)

Als een vervolg op mijn eerste power meter had ik een tweede gekocht om wat mee te testen.
Echter deze tweede "Cheap Chinese power meter" had een andere chipset.
Gelukkig is mbv COL het typenr van de Chip achterhaald.
Daarna met een scheidingstransformator aan de gang hoe de signalen er uit zien.

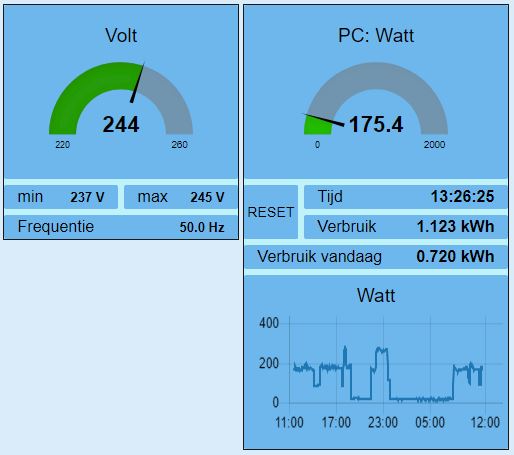

Nu een aantal dagen verder is ook deze tweede power meter aangepast met wifi.
Omdat ik toch bezig was, heb ik ook de frequentie meegenomen, maar die is altijd 50.0 Hz.
De meter zelf geeft de freqentie 2x door bij opstarten en daarna niet meer.

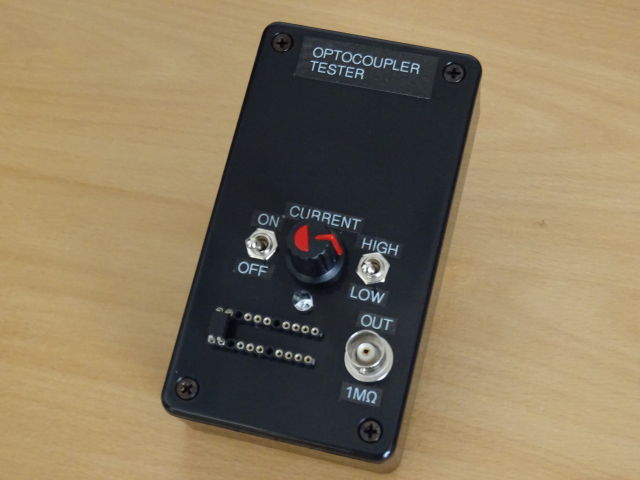

Mijn Optocoupler Tester is af en ingebouwd. Deze is te gebruiken als een GO/NO GO tester maar óók als response analyser (attack / release tijd).

De meeste schema's welke ik heb kunnen vinden op internet, testen een opto met een blokgolf generator (NE555) op een lage frequentie waarbij een ledje zichtbaar knippert. Mijn tester gebruikt de opto als feedback element in een oscillator met frequenties tussen de 50KHz en 7MHz (afhankelijk van het type opto wat wordt getest). Dit geeft dus een veel realistischer beeld van de prestaties van de te testen opto. Verschillende PC817 die ik heb getest leverden verschillende scope plaatjes op.

In de test voetjes kunnen enkelvoudige opto's met behuizing DIP4 (o.a. PC817), DIP6 (o.a. TIL11, 4N35) en DIP8 (o.a. 6N136) worden getest. Ook is de maximale frequentie te bepalen. De test stroom is in twee (Low/High) overlappende bereiken in te stellen.

Op de BNC kan een oscilloscoop of frequentie teller worden aangesloten. Het geheel zit in een Hammond 1591-B-BK behuizing en wordt gevoed door een 9V batterij.

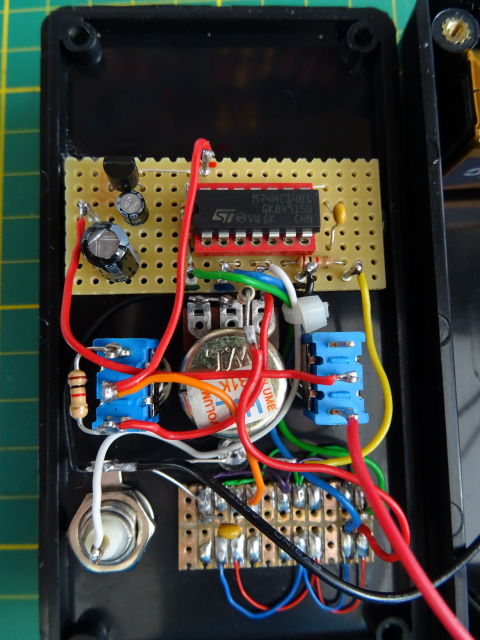

Van binnen:

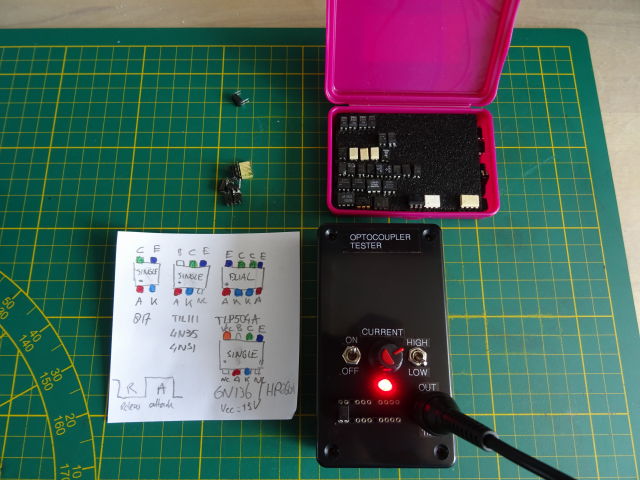

De tester in actie:

Oorspronkelijk wilde ik ook dual versies (o.a. TLP504A) ondersteunen, maar hier heb ik uiteindelijk van afgezien.

Als er behoefte is aan scope beelden of een schema, dan hoor ik het wel.
