Op 23 maart 2018 16:09:35 schreef evdweele:
In een bakje met oude gloeilampen vond ik een duplolamp zoals gebruikt wordt voor dim/grootlicht 4V 5W/5W.
Merk EDILIGHTS.
Welk motorvoertuig had een elektrische installatie van 4 volt?

Misschien een cijfer 2 weggevallen, 24 volt?
Die komen bij vrachtwagens wel voor. Vergelijk de dikte van de gloeidraden eens met een andere vijf Watt lamp, of meet de weerstand. Met een regelbare voeding kun je ook de spanning opvoeren en de stroom meten waarbij 5 Watt wordt opgenomen.

Nou, nou, je kunt het zien. Zondag, een uurtje minder geslapen; 't wordt er niet beter op.

Twee foto's. Het bewuste onderdeel en de plaats waar het was geplaatst.

Op 25 maart 2018 13:12:23 schreef buzzy:
[...]Misschien een cijfer 2 weggevallen, 24 volt?

Bij 4 volt trekt de lamp 1,5 ampère.

Op 25 maart 2018 13:14:14 schreef pietplof:
Nou, nou, je kunt het zien. Zondag, een uurtje minder geslapen; 't wordt er niet beter op.

Twee foto's. Het bewuste onderdeel en de plaats waar het was geplaatst.

De print wijst inderdaad naar een Triac gezien de aansluitingen G, MT1 en MT2.

Ik heb een onbekende SMD diode, op het internet kom ik niet direct achter het type.

Formaat is een SMA diode
Vf van een werkende is 0,25V dus vermoedelijk een schotky. Zit in een gelijkrichting van een kleine smps.

Tekst: GW of GVV? En op de 2e regel 6K

Een THT 1n4148 lijkt te werken op dezelfde plek, maar ik wil het graag origineel maken.

Heeft iemand de gouden tip?

Y1104 Opzoeken bij Alldatasheet en Datsheet Archive levert Single color LED's op :(

Voor onbekende smd's kijk ik vaak even op deze site: http://www.eric1688.com/product.aspx?id=383438
Ik koop er nooit wat, maar er is heel veel type-info en smd codes (met plaatjes... ;) )

Hallo,

ik heb een Philips Disney Softpal Mickey lamp in de kamer van mijn zoon staan. Maar sinds vorige week gaat die niet meer aan.
Het is een lamp die bestaat uit 2 delen: een laadstation en een siliconen mickey met wat leds. Als je met de mickey schud, dan gaan de leds branden.

Ik heb het circuit uit de Mickey gehaald en proberen te achterhalen hoe het werkt, maar ik vind niks over de main "controller".

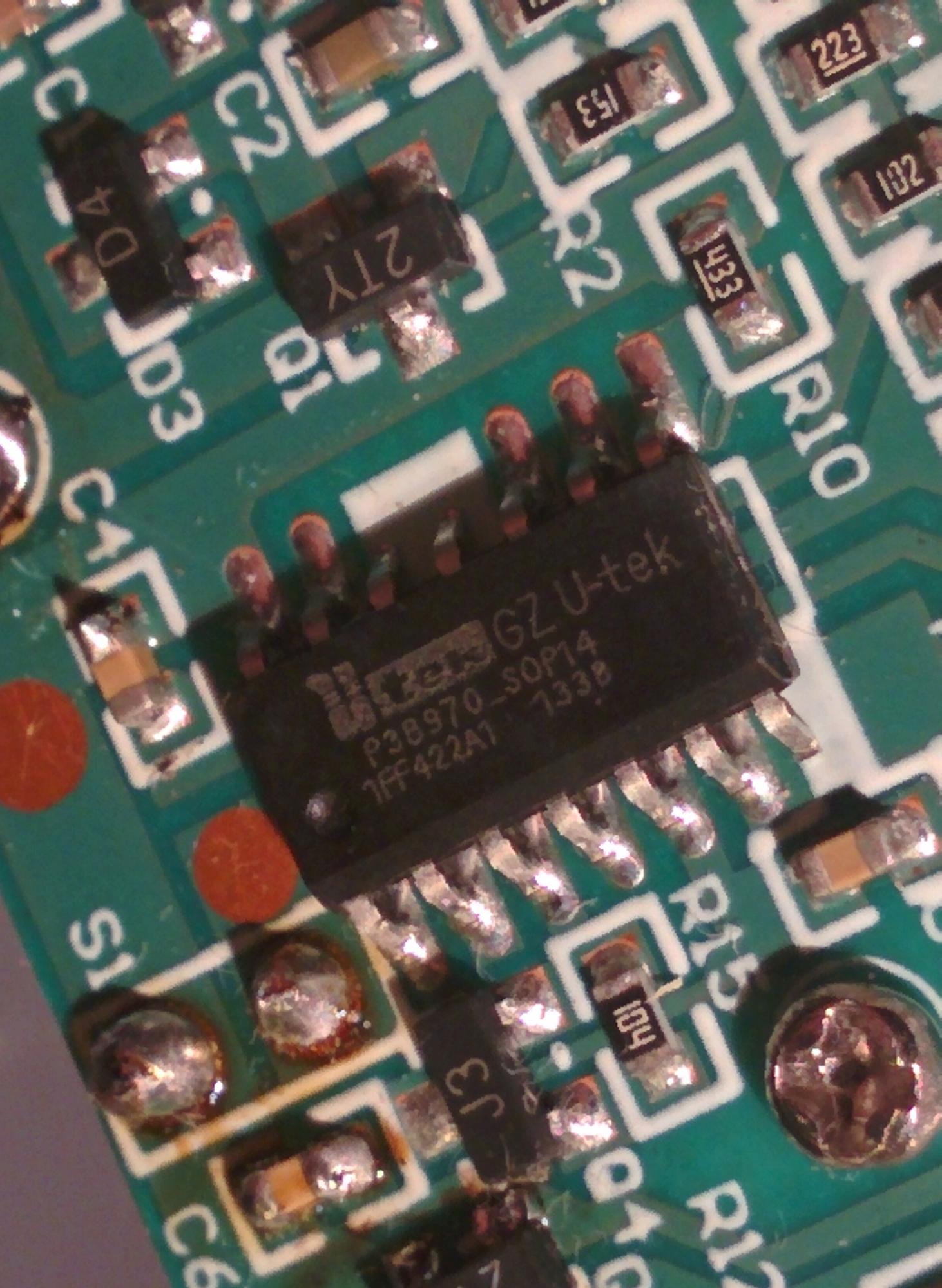

tekst op de controller:
GZ U-tek
P38970_SOP14
1FF422A1 1338

de firma U-tek (taiwan) maakt precies geen microcontrollers

De batterijen zijn nog goed opgeladen. De leds werken ook nog, (als ik de + met R11 R12 R13 verbind, dan branden ze)

links naar grotere versie van de foto's:
overzicht
pcb
controller

Hier is wat ik op internet heb gevonden, gerelateerd aan dit circuit:

youtube teardown (destroy), maar niks over het circuit zelf
https://www.youtube.com/watch?v=f1yacWXcrc0

zelfde chip in een philips imageo candleligth, maar ook geen documentatie over de chip
https://wp.josh.com/2015/09/06/inductive-power-on-the-cheap-philips-im…

philips candleligth maar met een andere chip
http://www.repdata.de/wbb2/index.php?page=Thread&postID=512067

Iemand een idee waar ik zou kunnen beginnen zoeken?
Grtz
Joram

*edit* controller opdruk toegevoegd

Denk dat je beter een reparatietopic kunt openen, een microcontroller is een microcontroller en daar doe je verder weinig aan. Je hebt 1 kant van de print niet op de foto staan. Is S1 het schudcontact? Wat gebeurt er als je dat kort doorverbindt?

[Bericht gewijzigd door maartenbakker op (37%)]

nieuw topic gemaakt: https://www.circuitsonline.net/forum/view/140640
Er zit ondertussen al terug wat leven in ...

Niet zozeer wat het is, maar het type. Ik heb een SOT-23 reset supervisor chippie waar DB62 op staat.
De letters/cijfers zijn allemaal hetzelfde font/formaat en gewoon horizontaal in de behuizing gelaserd.

Heeft iemand een idee welk type het is? Niet dat het ding defect is maar gewoon nieuwsgierig waar dit ding nu weer vandaan komt.

Gaat naar de reset van een NEC processortje µPD78F9116. Kortom ja ik weet het zeker dat het een reset chip is, active low output.

PS: DB6 als diode had ik ook al gevonden. Ook nog iets van Rohm maar die is het ook niet (opdruk op zijn "kant").

Op 10 april 2018 23:53:02 schreef henri62:
Gaat naar de reset van een NEC processortje µPD78F9116. Kortom ja ik weet het zeker dat het een reset chip is

Kan nog steeds een diode zijn, bijv. om een C snel te ontladen als de spanning wegvalt zodat er direct daarna weer een goede reset-puls uitkomt. Wel raar om dan een dubbele diode in een SOT23 te gebruiken, maar uitvissen hoe het e.e.a verbonden is het enige dat uitsluitsel geeft.

Da's inderdaad ook waar, nog niet aan gedacht. Ik zal eens kijken of er een C-tje naast zit en kijken of ik de waarde ervan kan meten. Ook even de timing meten van het signaal, als het een RC curve is moet het wel een diode zijn.

-edit- Ik kom er op terug na wat metingen.

PS: SOT-23 = 3-pins.

Op 10 april 2018 22:53:35 schreef henri62:
Ik heb een SOT-23 reset supervisor chippie (..)

Hoeveel pins? Aansluitingen van enkele pins aan te geven? (zodat mede-zoekers kunnen vergelijken met kandidaat types)

Een dual diode zal het niet zijn (althans de config als de GSD2004S).
Zie stukje getekend schema hoe het ding aan de CPU hangt.
P1=GND, P2=out, P3=Vcc
Op het bordje is de CPU volledig dood is.

Ik heb her en der een dual common cathode diode nodig. Tijdje gezocht en "bat54C" is een prima kandidaat. Om het aantal verschillende "op voorraad" onderdelen te beperken gebruik ik die nu ook waar ik een single diode nodig heb. Maar met VCC, reset, GND als drie aansluitingen zou het een "S" variant moeten zijn. (zie datasheet BAT54S). (Anderzijds, de reset controller theorie snijdt ook hout).

Kwa functie is de Rohm BD49K48G identiek maar de opdruk klopt niet.

Ik kan niet vinden welk component dit is.
Het zit op een klein printje en is waarschijnlijk een sot-23 6 pins ic welke wordt gebruikt om een 3.7v batterij op te laden.
zie foto. Ik lees code 84KD (2c).
Ook een totaalfoto bijgevoegd.
Die andere ic (312F dichts bij de rode draad +) kan ik wel vinden maar is niet stuk.

Op de 2e 'foto' is niks zinvols goed te zien behalve de rode en zwarte draad... ;)
De FS312F: http://www.ic-fortune.com/upload/Download/FS312F-G-DS-12_EN.pdf

De 2e foto is erg wazig; geen enkele opdruk is te lezen.

[Bericht gewijzigd door Arco op (57%)]

Het zal wel een dual mosfet zijn, waarschijnlijk een equivalent van de veel gebruikte 8205: https://datasheet.lcsc.com/szlcsc/8205SS_C108055.pdf
Een leesbare versie: http://irishelectronics.ie/WebRoot/Register365/Shops/950018241/55A6/6E…

[Bericht gewijzigd door Arco op (32%)]

Dit ding kwam ik tegen bij de lokale schroothandel.
Het heeft diverse aansluitingen voor lucht en/of gas en/of water.
Daarnaast een paar poorten.

Het meest opvallende is dat er een ring van magneten omheen zit! Dat duwt mijn geest richting het bundelen van elektronen of straling.

Wie weet wat het is?

De handelaar kon helaas alleen maar zeggen dat het uit een laboratorium kwam.

Op 11 mei 2018 22:06:50 schreef Tidak Ada:
Wilosonvat?
Zit er een kijkglaasje in het deksel aan de bovenzijde?

je bedoelt vast een Wilson vat ofte nevelkamer. Denk eerder aan een stuk van een elektronenmicroscoop, maar ben geen specialist ter zake.

Gezien de flenzen op de poorten zijn die bedoeld voor vacuüm afdichting.
De segmenten aan de zijkant lijken magneetspoelen te bevatten.
In eerste instantie denk ik aan een experimenteer opstelling voor fundamenteel natuurkundig onderzoek.
