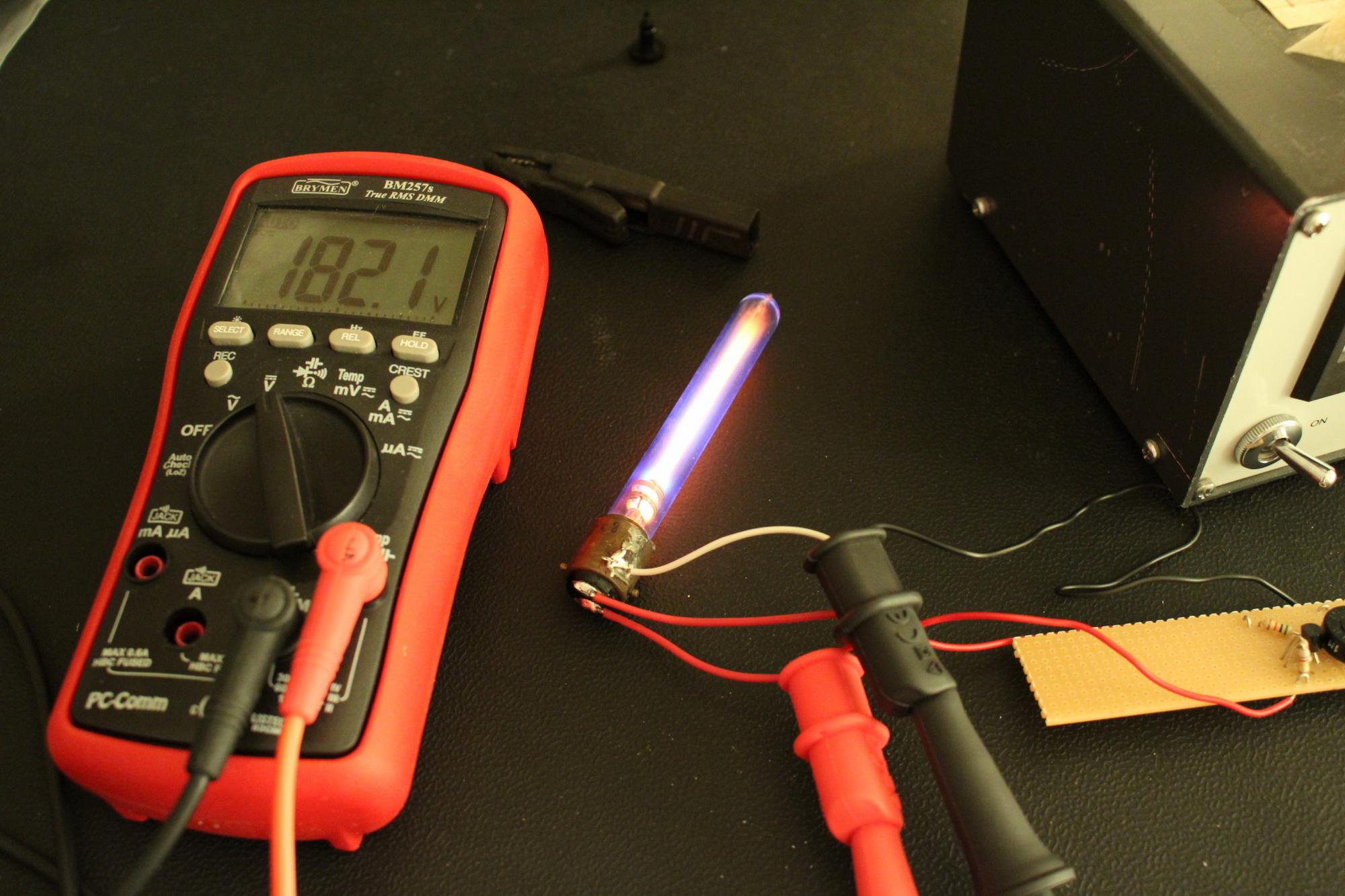

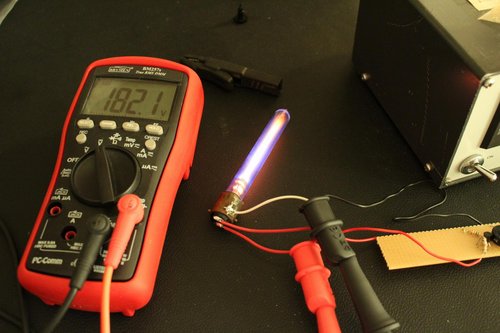

Het nixie/dekatron/neon etc. topic Part 3

Tidak Ada

Golden Member

JulietMikeBravo, je hebt privé mail...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
JulietMikeBravo

aka Vagevuur

Op 27 december 2013 22:46:40 schreef Benadski:
Heel gaaf! Ik heb nog 6 B-7971 smartsockets liggen, moet ik ook maar eens wat mee gaan doen... Wordt wel ruimte zoeken waar ik dat kan neerzetten. :P

Dat zijn ook leuke buizen, wel lekker duur, IV-17s zijn voor heel beschaafde prijzen te krijgen.

Smartsockets is een mooi systeem, helaas wel moeten kloten om het direct op een server werkend te krijgen. USB naar TTL en dan op de commandline sudo echo -ne 'MS\70\4\1IV-17 SMARTSOCKET ON RASPBERRY PI ' > /dev/ttyAMA0

Tidak, ik heb je mail gezien, ga er mee aan de gang :)

Ik zag dat het al even geleden was sinds een bericht over mooie buisjes in dit topic, dus ik dacht ik zal dit topic weer even een beetje leven in blazen.

Ik heb de afgelopen tijd weer wat leuke buizen gekocht en zelfs een aantal gekregen.
Eentje daarvan heeft al een kleine sneak preview gehad in het CO nixieclock topic.

De buizen...

1x B7971
1x GI-21 NOS
4x IN-18
2x JAN7977 NOS
5x GN-4A
6x ZM1020
5x CD70
6x CD72

De GI-21 is een hele bijzondere nixie, niet alleen zijn de cijfers met de hand gebogen draden, maar deze nixie heeft ook geen anode rooster.
De kathode naast degene die je wil laten oplichten fungeert dus als anode.
Er is vrijwel niks tot geen documentatie over deze buis, maar wel over zijn broertje de GI-10. Deze zijn van gelijke aard waardoor je met behulp van de informatie over de GI-10 toch je GI-21 kan laten werken.

http://www.jb-electronics.de/html/elektronik/nixies/n_gi10.htm?lang=en

De JAN7977 zijn met een cijfer hoogte van 7,8mm een van de kleinste buisjes.

De CD70 en CD72 buisjes komen bij een mede CO`er weg, namelijk Pietplof. Ik heb ze van hem gekregen toen ik een bezoek bracht aan zijn werkplaatsen.

Ik ben ook nog steeds bezig om een clock te maken, en wel met cmos ic`s.
Nu moet ik hem dit jaar afkrijgen anders kost dat mij een krat bier + droge worsten aan een collega. :)

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?
Tidak Ada

Golden Member

Was ik die collega maar... :9

Die ronde rood gekleurde buisjes (ZM1020) links boven op de foto, zijn die gelijk aan de Z520M, die ik hier heb liggen?

Tip:
Op ePay zijn er voetjes voor die buizen te koop voor een luttel bedrag. Er zijn Chinese keramische versies, maar een Pool biedt een zwarte bakelieten versie aan. Is wat duurder, maar is mooi gecamoufleerd als je hen onder zwarte printplaat monteert. Zoek op 'B13B (nixie) socket'. Ik zit net op een setje te wachten voor mijn CO klokje

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com

Die Z520M zijn inderdaad gelijk aan de ZM1020, maar ook aan de GN-4A die ik heb liggen.

Bedankt voor de tip over de voetjes, die van die pool wist ik.
Ik heb er laatst 30 van hem binnen gekregen. :)

Ik ben ook nog wel opzoek naar sockets voor die JAN7977 namelijk RST-3, weet niet op jij er heel toevallig een paar hebt die je wel wilt wegdoen?

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?
Tidak Ada

Golden Member

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com

Die had ik dan even gemist, dankje.

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?
Rob W.

Golden Member

Weet iemand of er ergens een tabel bestaat waar de meest voorkomende nixie buizen in staan?
Ik zat al wat te zoeken maar kan eigenlijk niets vinden om ze te vergelijken.

Ik zou graag de digit hoogte, "echte 5", side of top view willen zien van verschillende buizen. Dat maakt het kiezen en zoeken wat makkelijker..

"Any sufficiently advanced technology is indistinguishable from magic."
Tidak Ada

Golden Member

Hier twee URL's:

http://tube-tester.com/sites/nixie/nixie-tubes.htm

http://www.jb-electronics.de/html/elektronik/nixies/n_sammlu...tm?lang=en

Russische nixies vind je hier:
http://www.gstube.com/catalog/7/

Maar beter koop je ze van die Ukraïnse eBay verkopers op eBay.... ;)

[Bericht gewijzigd door Tidak Ada op 26 april 2016 15:44:53 (31%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
Sine

Moderator

http://tube-tester.com/sites/nixie/nixie-tubes.htm

Is ook een aardige bron van data, de meeste gangbare (en enkele specials) zijn daar te vinden incluus datasheet.

Voor mensen die geen zin hebben te ebayen:
http://www.fragjanzuerst.de/eindex.htm?/r5.htm

Niet de goedkoopste, wel gegarandeerd goed.

[Bericht gewijzigd door Sine op 26 april 2016 13:16:18 (30%)]

Angaben sind wie immer ohne Gewähr.
Rob W.

Golden Member

Daar staat een mooie verzameling! Daar kan ik wel wat mee.

Mijn dank is groot :)

Nu eens een paar mooie buizen uitzoeken om een klokje van te maken.

"Any sufficiently advanced technology is indistinguishable from magic."

Weet iemand wat de aanvullende code letters op de Philips Nixie's betekenen? En wat heeft dit voor invloed op de waarde van een set van bijvoorbeeld 6 stuks?

Ik heb hier een aantal Philips ZM1040 buizen met 133TT. Daaronder staat nog Delta(teken)4C

Nu kan ik nog een los buisje met deze zelfde 133TT krijgen, maar met Delta3K. Heeft dit speciale toegevoegde waarde als 133TT wel gelijk is maar de rest niet?

Delta teken is gefabriceerd in Heerlen, rest is fabricagedatum.

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com
JulietMikeBravo

aka Vagevuur

Hoi allen,

Ik ben hier momenteel bezig met een VFD klok op basis van Russische IV-22 VFD buisjes. Momenteel heb ik een aardig deel van de elektronica werkend. Ik gebruik een Esp8266 module welke een SN75518 32 bits hoogvoltage schuifregister aanstuurt. Ik kan van de buisjes netjes alle 7 segmenten en de punt aansturen.

Er is echter een groot verschil in de helderheid van de buisjes. Dit ligt niet aan de elektronica, als ik het buisje in een ander voetje stopt verplaatst het probleem zich.

Ik gebruik DC voor de gloeispanning. Ik weet dat het beter is om AC te gebruiken, maar de "goede" buisjes doen het prima met deze opzet. De datasheet geeft een nominale stroom van 100 mA per buisje aan, dus ik heb 47 ohm/1W weerstanden gevoed door 5V toegepast.

Is dit een kwestie van ouderdom of produktieverschillen tussen de buisjes of kan ik dit verwachten bij een DC voeding?

5V-1,2V = 3,8V over de weerstand. Dus ongeveer 80mA gloeistroom. Zou eigenlijk wel goed moeten gaan.

Je kunt eens proberen een 100mA LM317 stroombron te maken en dan de buisjes te vergelijken. Dan weet je zeker dat het niet aan de gloeistroom ligt.

Het kan idd ouderdom of productie zijn. Maar meet ook eens de segmentspanning van een oplichtend segment bij de verschillende buisjes, mocht je daar weerstanden hebben toegepast. Heb je een schema?

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
maartenbakker

Golden Member

Misschien loopt er zelfs minder dan 80mA, maar zelfs al zou hij 80mA redden: een buis buiten -10% van zijn nominale gloeispanning of gloeistroom bedrijven, kan precies dit soort problemen geven.

Ik zou een weerstand van 3,8/0,1=38 ohm gebruiken. 39 ohm is de dichtstbijzijnde standaardwaarde, anders 33+4,7 ohm in serie en dan even de spanning over de weerstand meten (moet tussen 3,68 en 4,0V liggen). Een LM317 op 100mA zou ook moeten kunnen, controleer dan door de spanning over de gloeidraad te meten (moet tussen 1,0 en 1,32V liggen).

Overigens zou ik toch voor wisselstroom gaan, bij gelijkspanning krijg je op enig momen ongelijkmatige verlichting en - slijtage.

[Bericht gewijzigd door maartenbakker op 21 april 2017 14:26:48 (15%)]

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
JulietMikeBravo

aka Vagevuur

Ik heb de stroom inmiddels wat opgekrikt, hierdoor wordt het een stuk gelijkmatiger.

De buisjes worden op eBay als NOS verkocht maar ik vond ze bij controle nogal bekrast en bevuild, mogelijk komen ze uit een dikke berg met spul wat uit apparatuur is getrokken. Ik had ook een van de goedkoopste aanbieders genomen. Misschien als ik wat meer betaal dat ik dan echt NOS spul krijg wat echt ongebruikt is en niet in wisselende mate jaren in apparatuur heeft gezeten.

Ik ga kijken naar de wisselspanning, vermoedelijk TSC428 met 50% PWM van de microprocessor erin zoals elders wordt besproken. Wel serieweerstanden behouden omdat anders de filamenten opbranden :)

Ik heb trouwens ook een zgn. Smartsockets VFD print met 4 IV-17, deze worden ook gewoon met DC opgewarmd, 4 50 ohm SMD weerstanden. De bekende Noritake handleiding zegt ook dat het vooral bij lange gloeidraden een issue is.

maartenbakker

Golden Member

Stroom opgekrikt, maar voor een optimale levensduur lijkt het me wel handig als je ook de spanning en de stroom even nameet. Meet de spanning over de weerstand dan weet je meteen alles.

Aan je omschrijving te horen heb je best kans dat je 'rejects' of 'pulls' hebt gekregen inplaats van 'NOS'.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Sine

Moderator

Een oudje .... deze moest maar weer eens een schop onder zijn hol krijgen :)

Ik was net wat aan het feebayen (as you do) en daar kwam ik de (voor mij in ieder geval) nieuwe ZIN18 tegen. Blijkbaar is het een 'nieuwe' uitgave van de Russische IN-18.

Maar niet door Dalibor, maar wel door iemand die verdomd goed naar de filmpjes van Dalibor gekeken heeft.

https://www.youtube.com/watch?time_continue=742&v=uHv1f4_tDv4

Van het beetje wat je van zijn glasdraaibank te zien krijgt lijkt het er op dat hij die zelf gefabriekt heeft.

Angaben sind wie immer ohne Gewähr.

Hier is er nog eentje bezig met een replica van de Rodan CD47/GR-414.
Nixie tube JP47

http://nixieproducer.com/index.php/nixie-tube-jp47rodan-cd47gr-414

Er wagen zich steeds meer mensen om de productie kleinschalig op te starten.
Dalibor gaat hard, en kan ook kwaliteit garanderen als ik het goed begrijp, volg hem al een tijdje. Erg prijzig stukje vakmanschap.

Overigens is het hier wel al erg lang stil geweest. Zijn er niet veel mensen meer bezig hiermee?

[Bericht gewijzigd door Girrekes op 29 juli 2019 15:08:24 (12%)]

De vertaalde versie is wat begrijpelijker... :)   https://translate.google.com/translate?hl=nl&sl=cs&u...rev=search
Is trouwens wel een lompe Oosteuropese variant vergeleken het origineel...

Valt me trouwens tegen dat je nog geen ledversies ziet van nixiebuizen.
Stukjes fiber in de vorm van cijfers buigen, oranje ledje eraan zou toch moeten kunnen...

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com
Sine

Moderator

Dat is wel ERG lomp inderdaad, niet te vergelijken met de echte CD47. Zelfs de cijfers zijn niet mooi gevormd.

De nixies van dalibor en de IN18 hierboven komen wat kwaliteit betreft erg dicht bij het origineel

Angaben sind wie immer ohne Gewähr.

Op 13 juli 2019 19:49:12 schreef Sine:
Ik was net wat aan het feebayen (as you do) en daar kwam ik de (voor mij in ieder geval) nieuwe ZIN18 tegen. Blijkbaar is het een 'nieuwe' uitgave van de Russische IN-18.

Maar niet door Dalibor, maar wel door iemand die verdomd goed naar de filmpjes van Dalibor gekeken heeft.

https://www.youtube.com/watch?time_continue=742&v=uHv1f4_tDv4

Van het beetje wat je van zijn glasdraaibank te zien krijgt lijkt het er op dat hij die zelf gefabriekt heeft.

[bijlage]

[bijlage]

Die zie ik terug in deze nixiklok op indiegogo

Op 29 juli 2019 15:21:22 schreef Arco:
Valt me trouwens tegen dat je nog geen ledversies ziet van nixiebuizen.
Stukjes fiber in de vorm van cijfers buigen, oranje ledje eraan zou toch moeten kunnen...

U vraagt, wij draaien. Ook op indiegogo.

Elke chaos kent zijn orde. Maar creër je orde, dan krijg je chaos.

Er staat een mooie partij B7971’s op MP. Geen belang bij, voor de geïnteresseerden.

Sine

Moderator

Vraagt ie nou echt 250 euro per buis?

Holy moses, zelfs op feebay zijn ze goedkoper.

[Bericht gewijzigd door Sine op 14 augustus 2019 21:29:21 (25%)]
