Je mooiste meetapparatuur. Deel 9

Dit topic is gesloten


Dank voor je bericht en de bevestiging!

Zou je die handleiding kunnen scannen? Of anders een foto van het schema naar mij willen mailen ?

Edit:
Inmiddels ontvangen, hartelijk bedankt!

[Bericht gewijzigd door flash2b op 8 januari 2018 11:16:53 (15%)]

Op 7 januari 2018 19:34:49 schreef flash2b:
Dank voor je bericht en de bevestiging!

Zou je die handleiding kunnen scannen? Of anders een foto van het schema naar mij willen mailen ?

Ik zal er morgen een scan van maken.

Lupus

Golden Member

Voor wie dit nog niet wist, interessante informatie over DMM's en digitale oscilloscopes.

EEVblog Electronics Community Forum » Products » Test Equipment

Multimeter spreadsheet (38 brands and 210 meters listed)
https://www.eevblog.com/forum/testgear/multimeter-spreadsheet/

Digital Oscilloscope Chart
https://www.eevblog.com/forum/testgear/digital-oscilloscope-...son-chart/

Frans

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Lupus

Golden Member

Fred,

Als je de neiging hebt om te verdwalen zal het toch een keer lukken.

Frans

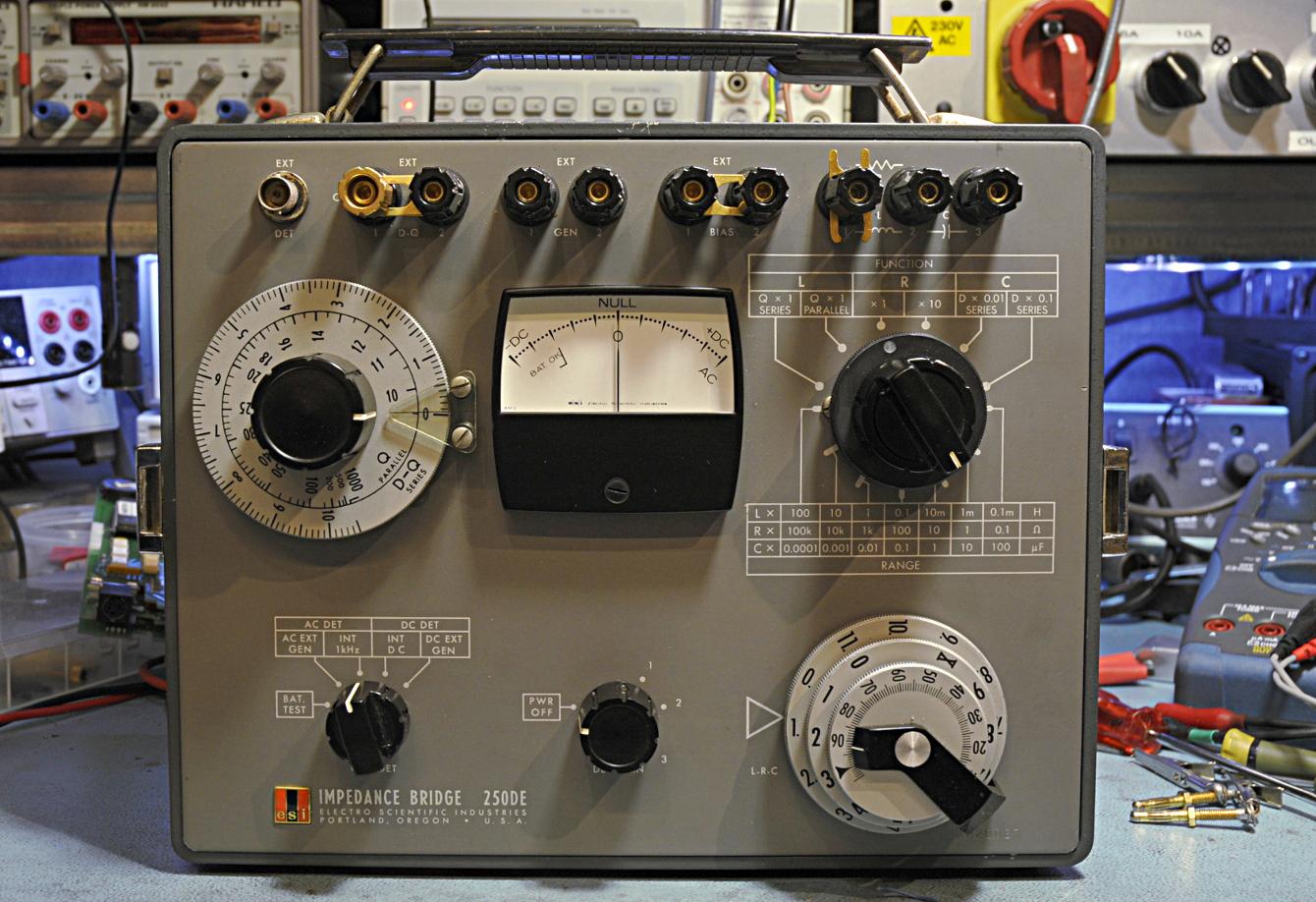

Een heel erg mooie en puntgave 0,1% ESI LCR brug. Meer foto's en een video van de brug in actie tijdens het meten van twee condensators en de complexe impedantie van oplaadbare en gewone batterijen (Rs en jX) met dank aan KeesD

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Hij is erg mooi de ESI 250DE. Die dial switches (Dekastat Decade Rheostat, volgens de tekst op de foto van de operating instructions) gebruikte ESI ook in hun weerstand decades, super compact en ingenieus.

blackdog

Golden Member

Hi Fred,

Mooi spul!

Voor de liefhebbers kan ik wel wat plaatjes laten zien van die mooie Dekastat units
Ik heb er twee van en heb vroeger al eens iets laten zien, maar kan het niet meer vinden.
Ze zijn trouwens vrij groot en bestaan voor de gene die ik heb uit gestapelde schakelaars met draadgewonden weerstanden die "ge-tuned" zijn.

Groet,
Blackdog

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"
blackdog

Golden Member

Hi,

Omdat jullie aan het springen waren voor plaatjes van de Dekapot heb ik daar even 15 minuten werk van gemaakt :-)

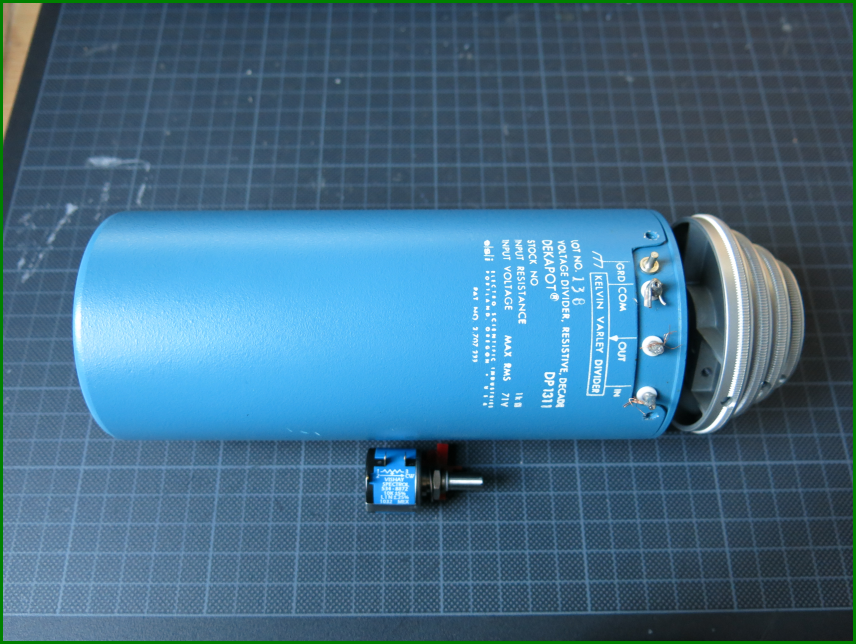

Let vooral op het enorme volume verschil van de twee potmeters.
http://www.bramcam.nl/Diversen/Dekapot/Dekapot-03.png

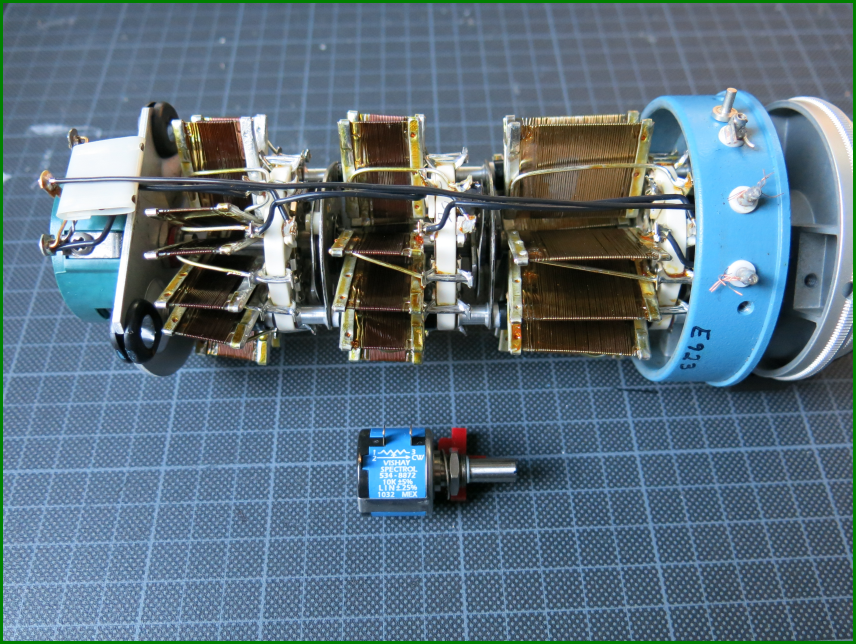

Wat ik al eerder zij draadgewonden werstanden en op sommige weerstanden zie je een lichtere plek,
ik vermoed dat ze daar de weerstanden opstoken om ze te trimmen, als het een andere rede heeft, dan hoor ik het graag van jullie.
http://www.bramcam.nl/Diversen/Dekapot/Dekapot-04.png

Het postzegeltje, drie dekaden en een trimpot, dat is de voorste ring.
Het zwarte beugeltje hangt nu los, dus de aangegeven waarde is onzin.

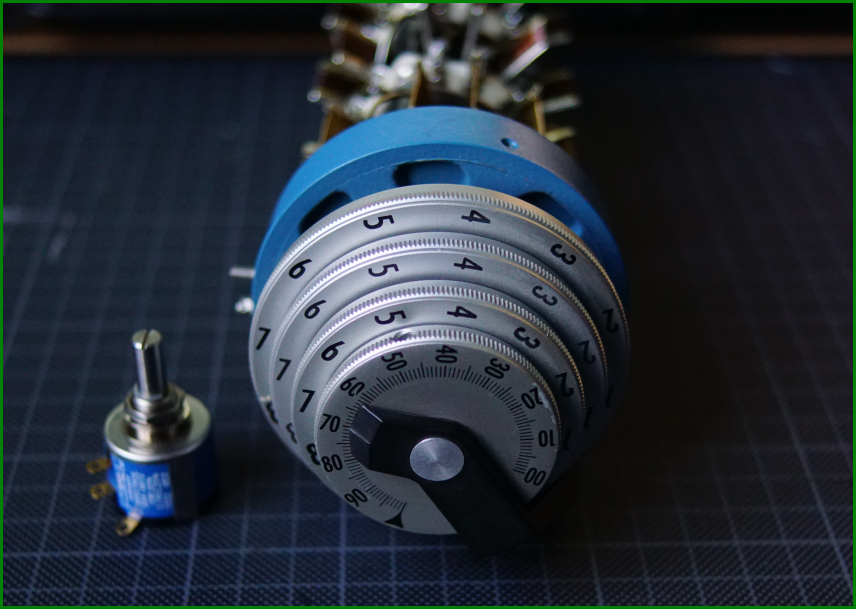

http://www.bramcam.nl/Diversen/Dekapot/Dekapot-01.png

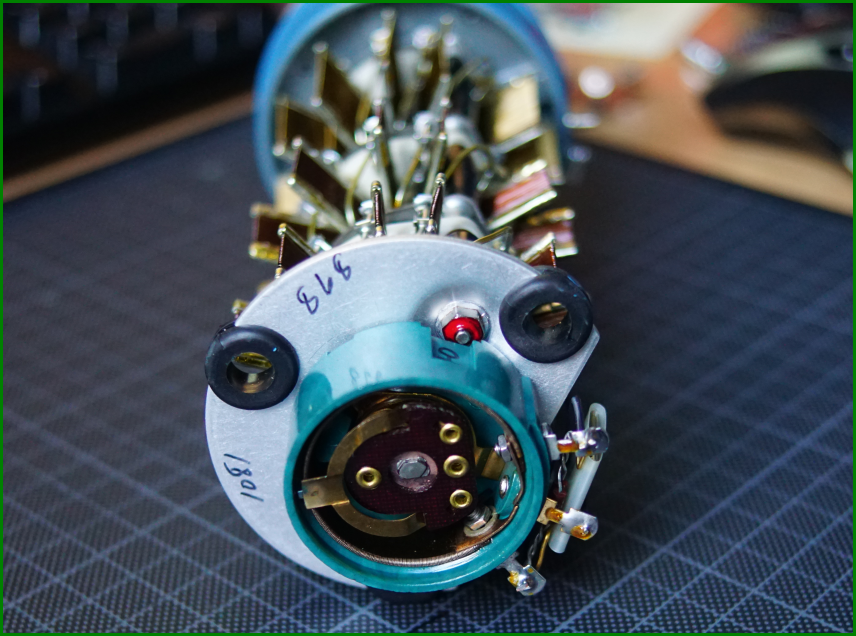

De potmeter, zoals veel draadgewonden potmeters zijn opgebouw en hij loopt heel mooi, trouwens de schakelaars ook!
Misschien een beetje vreemd gezicht, maar de rubber tules zorgen er voor dat de unit schokvrij in zijn aluminium bus komt te zitten, hij gaat er zuigend in.
http://www.bramcam.nl/Diversen/Dekapot/Dekapot-02.png

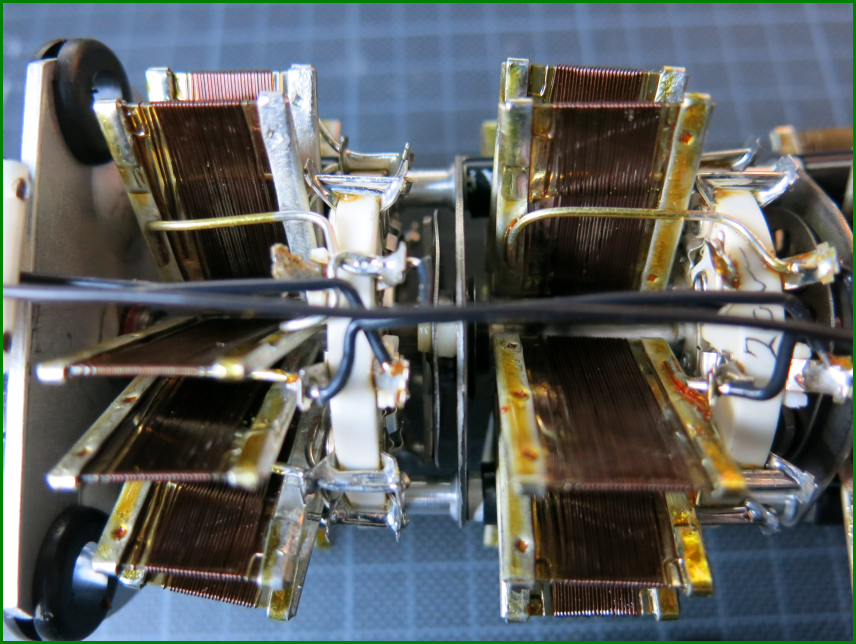

En als laatste een close-up van de gebruikte weerstanden, door het weinige licht ook weinig scherpte diepte, jullie zullen het er mee moeten doen :-)
http://www.bramcam.nl/Diversen/Dekapot/Dekapot-05.png

Twee stuks pdf, met gegevens van de potmeters.
www.bramcam.nl/Diversen/Dekapot/DP1211-1311.pdf
www.bramcam.nl/Diversen/Dekapot/Manual-DP1211_1311.pdf

Gegroet,
Bram

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"

Bedankt voor de mooie foto's Blackdog. (Latere reactie omdat ik vandaag in de lappenmand zit)

Het ziet er uit als een complete decadebank in één grote cilinder vormige behuizing.

[Bericht gewijzigd door flash2b op 18 januari 2018 17:57:47 (32%)]

Dat is een Kelvin-Varley-divider, dat noem je toch geen potmeter?

This is the world we know best, the world of madness
blackdog

Golden Member

Hi Blackfin, :-)

Dat klopt, maar is het daardoor dan geen potmeter?

Groet,
Blackdog

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"

Heren,

Wat een mooie brug! En wat een mooi stuk techniek die Kelvin Varley Divider, Prachtig hou ervan!

Groet,
Christiaan

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?

Op 18 januari 2018 20:50:50 schreef blackdog:
Hi Blackfin, :-)

Dat klopt, maar is het daardoor dan geen potmeter?

Groet,
Blackdog

Onder een potmeter versta ik 1 resistief element met daarop een aftakking. Het zijn wel beiden spanningsdelers :P

This is the world we know best, the world of madness

Klopt niet. Een potmeter is een variabele spanningsdeler. Meer niet.
Niets zegt iets over een continue variabiliteit.
Overigens zie ik op een na de laatste foto van Bram toch echt wat jij een potmeter noemt, maar ook die gaat in duidelijke stapjes ;)

Groet,
T.A.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Ik heb er weer een paar mooie multi meters bij.

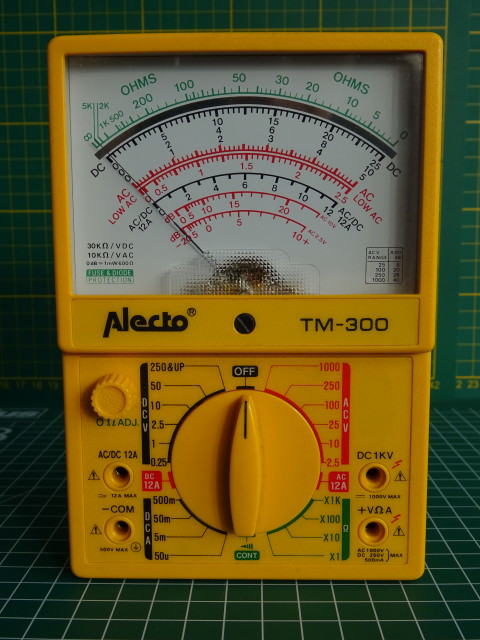

Een Alecto TM-300 (Made in Korea) met een gevoeligheid van 30kΩ/V. Er zit voor het 12A stroom bereik zelfs een kleine stroom transformator in. Hij is gemaakt door Hung Chang en ook verkocht als Voltcraft ETU-3020, Renkforce ETU-3020, Kingdom ETU-3020 en Redpoint ETU-3020. Nadat de standenschakelaar was schoongemaakt werkte hij weer. Manual is hier te vinden.
https://www.uploadarchief.net:443/files/download/dsc05805_cleaned.jpg

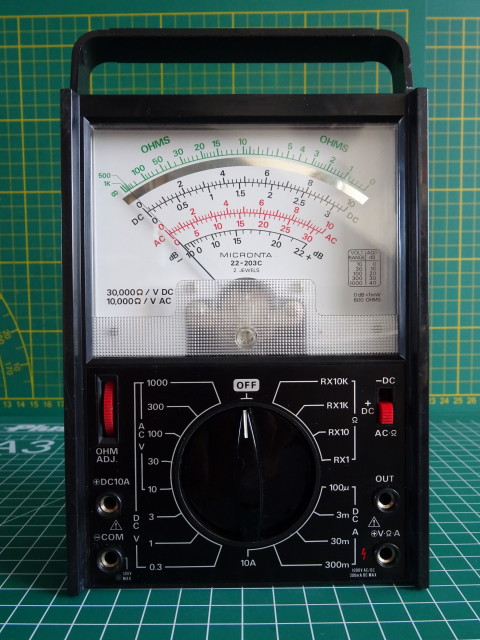

Een Micronta 22-203C (Made in Korea) met een gevoeligheid van 30kΩ/V. Door uitgelopen batterijen was er van alles fout met deze meter. Na een complete schoon maakt beurt, een gerepareerd contact en een nieuwe varistor is hij weer goed.
https://www.uploadarchief.net:443/files/download/dsc05806_cleaned.jpg

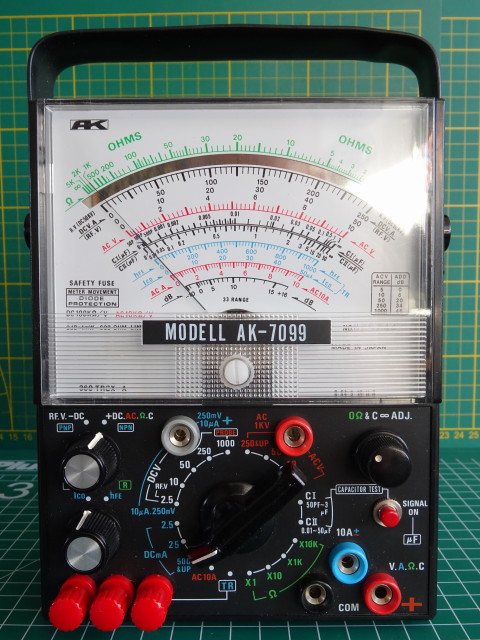

Een AK-7099 (Made in Japan) welke gelijk is aan de Kamoden 360-TRCX-A met een gevoeligheid van 100kΩ/V maar is uitgebracht door Alex Kemper KG in Duitsland. Deze heeft een transistor tester, een capaciteit tester (vanaf 3pF) en een zeer hoge gevoeligheid. Mijn exemplaar is helemaal nieuw (met doos, handleiding) en was nog nooit gebruikt.

https://www.uploadarchief.net:443/files/download/dsc05807_cleaned.jpg

Van de Alecto TM-300 zoek ik nog de handleiding, dus als iemand die heeft.....

Wanneer gaat je museum open ? :)

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Naast de multimeters hierboven heb ik er ook 2 industriële laboratorium meters bij. Het zijn 'Portable Instruments' uit de Yokogawa 2000 serie. Omdat mijn meters wat ouder zijn staat er nog Yokogawa Electric Works op. Meer over deze serie meters staat in deze pdf.

Hoewel ze een oud uiterlijk hebben worden ze vandaag de dag nog steeds gemaakt en in mijn uitvoering kosten ze rond de €1000 per stuk. Ze zijn gespecificeerd volgens JIS C1102 en Class 0,5.

Doordat ze zo groot zijn en zo nauwkeurig, zijn ze bijzonder precies af te lezen. Beide meters zijn spot-on net zoals de 2011-37 van MarcelvO.

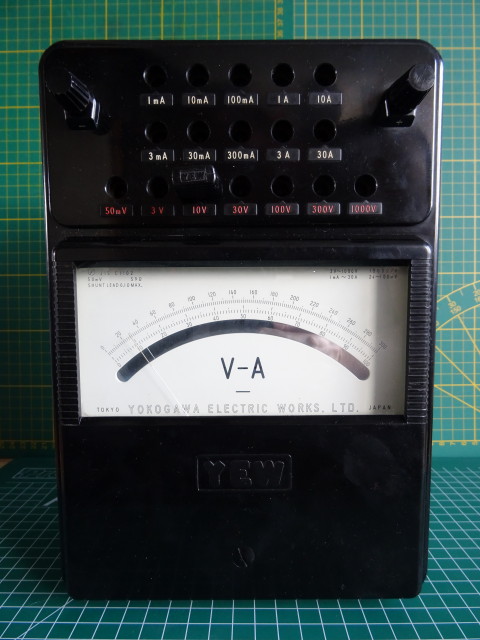

De YEW 2012 (Made in Japan) weegt 2,7Kg is voor gelijk spanning/stroom. Specs zijn hier te vinden.
https://www.uploadarchief.net:443/files/download/dsc05809_cleaned.jpg

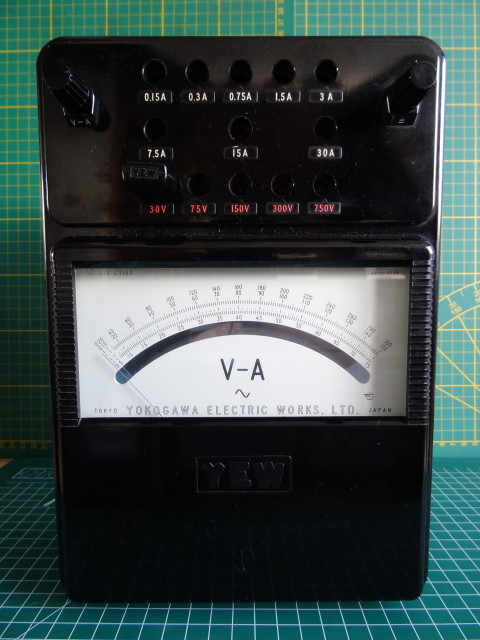

De YEW 2014 (Made in Japan) weegt 3,9Kg is voor wissel spanning/stroom. Specs zijn hier te vinden. Het grote gewicht wordt veroorzaakt door een stroom transformator die in de behuizing zit.
https://www.uploadarchief.net:443/files/download/dsc05808_cleaned.jpg

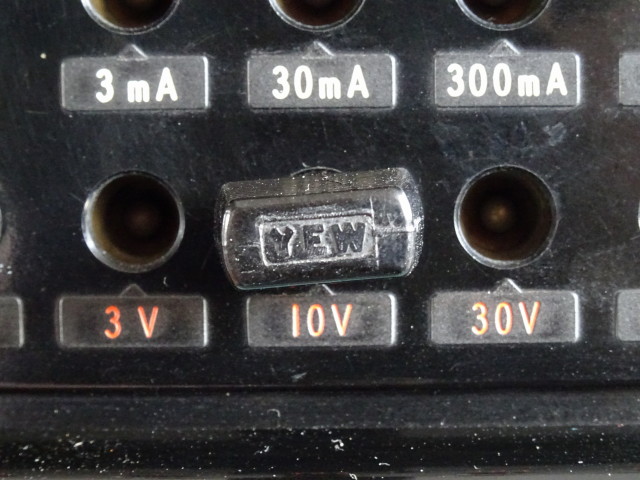

Het instellen van het bereik gaat niet met een schakelaar, maar met een messing bus contact die in het gewenste gat kan worden gestoken, super degelijk!
https://www.uploadarchief.net:443/files/download/dsc05810_cleaned.jpg

Ja, en wat een hobbyist nu met zulke grote onhandige meters?

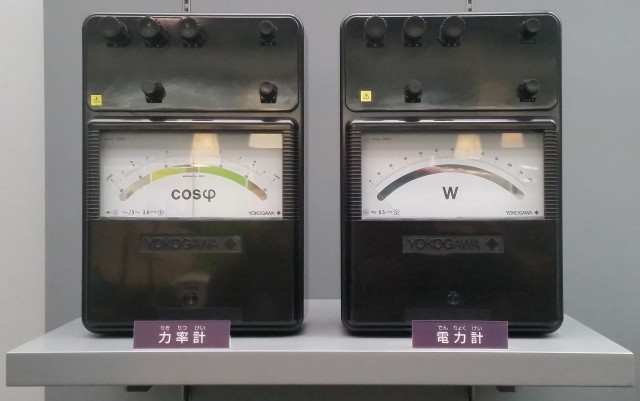

Ik had deze meters verleden jaar in het National Museum of Nature and Science in Tokyo gezien. Daar hadden ze ook de Cos φ en Watt meters uit deze serie. Dat vond ik extra leuk om deze nu ook thuis te hebben. Het is techniek van eind jaren 60, en nog steeds super nauwkeurig echt prachtig zien en mee te meten.

Foto van 2 van deze meters in het museum:
https://www.uploadarchief.net:443/files/download/20171114_153215%20(1).jpg

miedema

Golden Member

Goed bezig, flash2b :-)
Die laatste twee vindt ik dan wel weer bijzonder.

groet! Gertjan.

Klopt, Gertjan die kom je niet zo vaak in levende lijve tweedehands tegen. Dit zijn trouwens mijn eerste Class 0,5 meters die ik heb.

Post uit Amerika: Een Stanford PRS 10 Rubidium Standaard in mint conditie. Met de bijbehorende exotische connector, en twee reserve connectoren.

Nu nog een heatsink en een voeding.

Flash: Waar worden dit soort meters voor gebruikt ?

Camino1: gaaf zo'n Rubidium. Volgens mij zijn die connectors duur.
Merlin Gerlin verkoopt een kabeltje met die connector, kost slechts 1700,= euro :-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Ha Fred,

Bij Stanford Research staat de connector voor $50,- in de catalogus.

Een PRS10 kost $1400,- , dus $1700 voor een kabeltje lijkt me overvraagd.

groet,

Henk

Op 28 januari 2018 13:39:34 schreef fred101:
Flash: Waar worden dit soort meters voor gebruikt ?

Dit zijn standaard voltmeters die in een lab worden/werden gebruikt, zeg maar de voorloper van de veel digit multi meters.
