Op 8 februari 2017 11:58:38 schreef Sine:
Negene deel van dit Showtopic.
@Sine:
Sine moest je snel aan de Lunch? Negene
MVG Gerard.
@GM
Eehh Neuj
@Chris
I have now replaced the inductors BD4 and BD5 with 0.2 Ohm resistors (P/N: CRL0805-FW-R200ELF).
R55 is 2k4 (P/N MC1W080512K4)
EMC immunity is still OK and the measurement error in resistance mode is gone.The value may depend on your specific model but on mine (REV004) 2x 0.2 Ohm were fine.
Afterwards there is definitely still a bit of error due to the fact the calibration was done with inductors. In my case the error was around 10-50 mOhms.
Anyhow, when measuring these low values with 2-wire measurement, it is still recommended to zero the error out.
Het knoeit blijkbaar wel iets met de calibratie van je weerstandsbereik, ik denk dat ik hem gewoon origineel laat.
[Bericht gewijzigd door Sine op donderdag 9 februari 2017 15:40:01 (34%)]
flash2b
They say attention is a shovel. It's time to dig 'em out.
Ik heb er een mooie Capaciteit Decade (range 0..1,111µF) bij. Het is een Philips Polystyreen Capaciteit decade gemaakt door EBM ICOMA. Het bakbeest weegt 14,8Kg met afmetingen 48,2x22x27 (bxhxd) en 19 inch formaat.

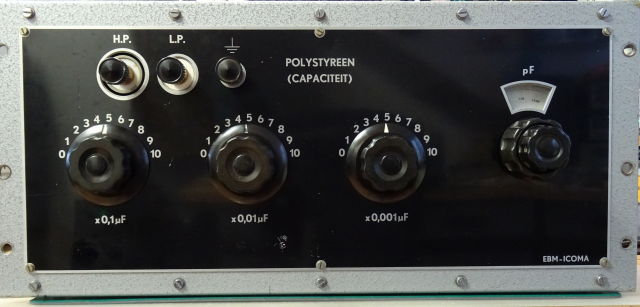

Dit is het front:
Als de behuizing met 10 schroeven wordt verwijderd dan is dit te zien:

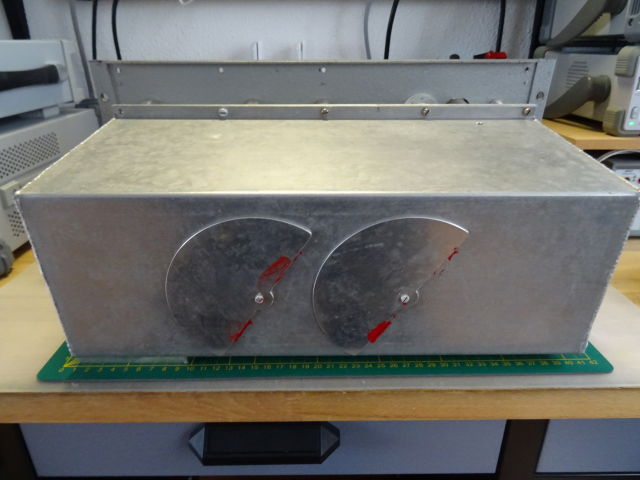

Na dat de alu kap is verwijderd is dit te zien:

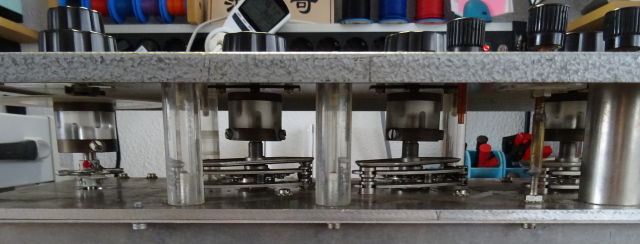

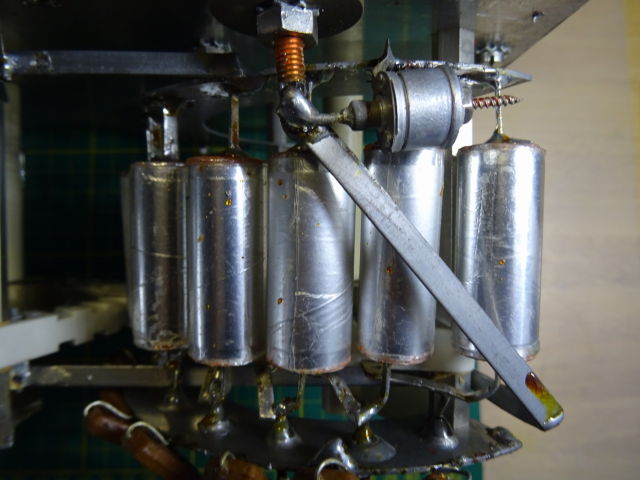

Detail opname van de 0,1µF condensatoren:
Ingesteld op 123,45nF leverde het volgende plaatje op:
Het is werkelijke een ongelooflijk mooi gemaakt apparaat. Maarten Bakker denkt dat het rond 1965 is gemaakt en mooi om te zien dat hij helemaal is spec is, na al die jaren. Ik heb heb op alle bereiken gecontroleerd!
De aansluit punten zijn puur koper en er is veel afstand en isolatie, maar helaas staat er op de condensatoren geen enkele waarden (muv de bruine).
Heeft iemand een idee hoeveel de maximale spanning is?
(speciaal voor miedema heb ik de foto's met een statief en zonder flits gemaakt en geprobeerd alles waterpas te fotograferen)
Gadget_inc
Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/
Op 11 februari 2017 18:03:06 schreef flash2b:

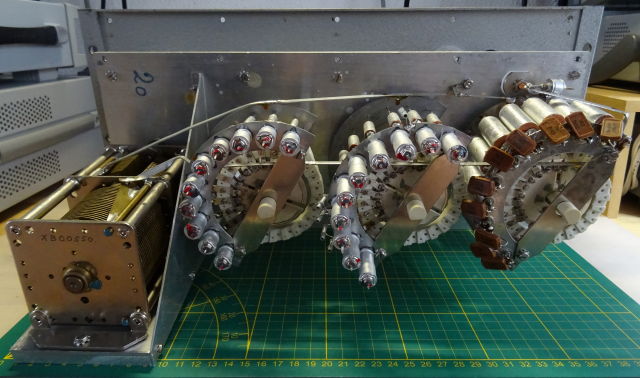

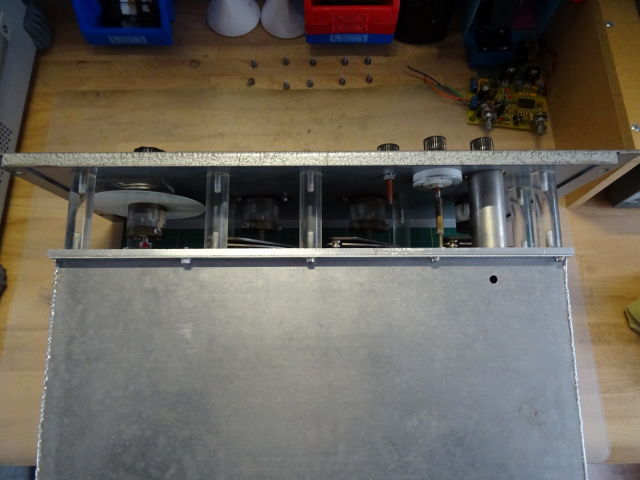

Na dat de alu kap is verwijderd is dit te zien:
Geen MU metaal ?
flash2b
They say attention is a shovel. It's time to dig 'em out.
Hoe kan je dat zien dat iets van MU metaal is? De manier van het lassen aan de naden dacht ik dat het alu was maar ik kan het mis hebben.
maartenbakker
Golden Member
www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Wat een constructie! Die condensatoren lijken zelfs handgemaakt, niet herkenbaar als polystyreen. Staat ook nergens wat op? Ook overal trimmers om de gewenste nauwkeurgheid te verkrijgen, behalve in het hoogste bereik waar ze kennelijk an de hand van metingen geselecteerde micacondensatoren gebruikten. Daar werd niet op een dubbeltje gekeken.

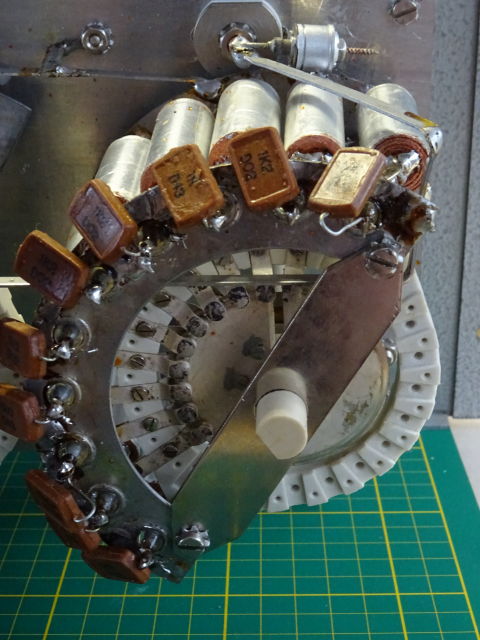

Codenummer van de draaicondensator gaat ook het archief in, helaas vrijwel nergens iets van datumcodes. Kun je misschien nog wat opdrukken van de bruinemicacondensatoren op de foto zetten? D43 als ik dat goed lees kan op het 4e kwartaal van 1964 wijzen, maar ik weet dan niet wat ik met die 3 moet.
Voor de spanningzou je een schatting kunnen doen aan de hand van wat mica- en polystyreencondensatoren uit de reguliere productie aan kunnen.
flash2b
They say attention is a shovel. It's time to dig 'em out.
Mica condensators allemaal opschrift 1K2 D43 en 1K2 D02. Draaicondensator code XB00550 is er met de hand ingegraveerd. Alle gerolde condensatoren zijn zonder opdruk. Verder alleen een handgeschreven 20 en een 2 op de onderkant van de binnen behuizing.
Wat zou de nauwkeurigheid zijn geweest? 1%?
miedema
Golden Member
Ha flash2b,
Je foto's zien er goed uit .
Door vanaf statief te fotograferen kun je langere sluitertijden gebruiken (ik zie 1/8...1/30sec.) En is het mooie, diffuse, bestaande licht voldoende. Well-done!
En natuurlijk een mooie decade bank . Zeker met al die tol trimmers voor de fine-tuning.
groet! Gertjan.

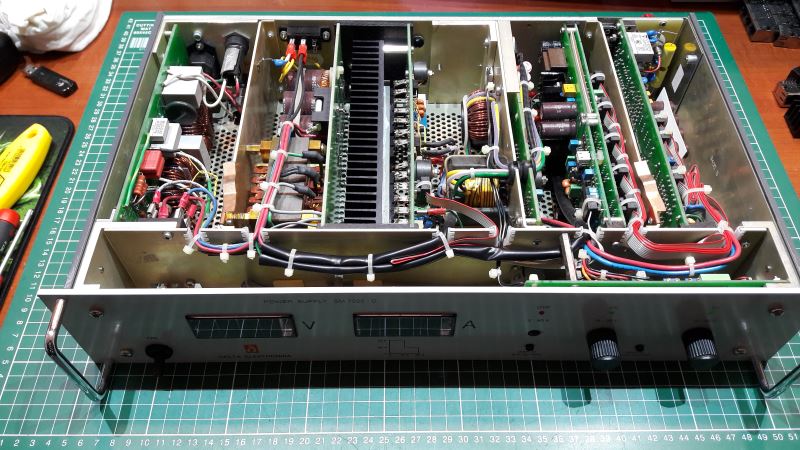

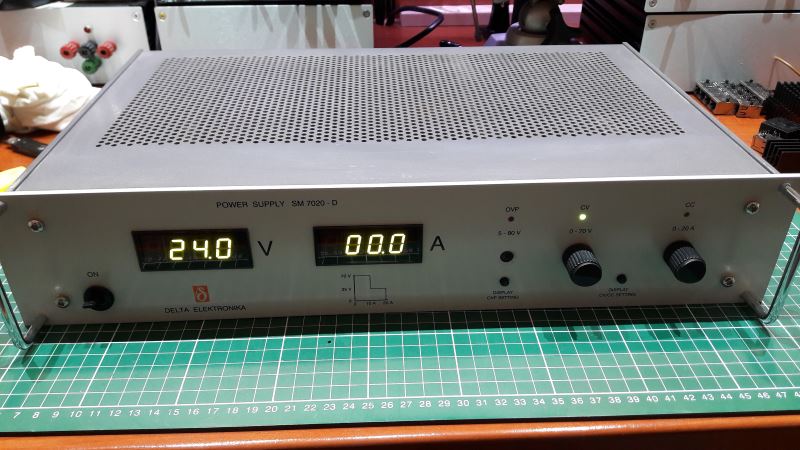

Heb ik net afstand gedaan van 1 van mijn Delta voedingen kwam ik deze tegen op marktplaats en die kon ik natuurlijk niet laten gaan.
flash2b
They say attention is a shovel. It's time to dig 'em out.

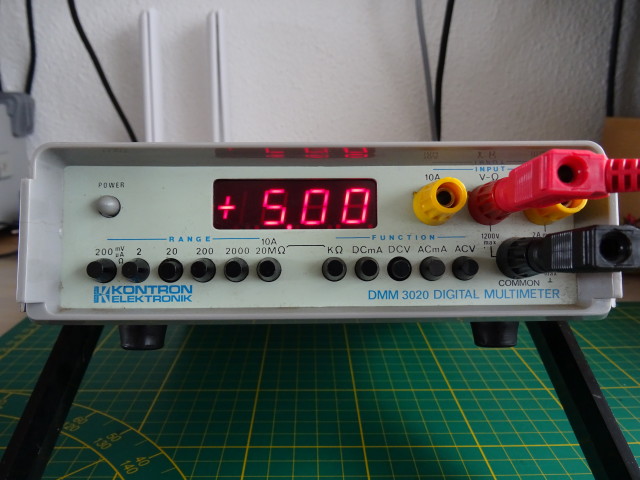

Ik heb er weer een mooie bench multi meter bij, een Kontron DMM 3020, made in Germany
Dit is een 3 1/2 digit TRMS multimeter op basis van een LD110/111 chipset volgens: http://www.radiomuseum.org/r/kontron_digital_multimeter_dmm_3020.html
In mijn exemplaar hebben nooit batterijen gezeten, de houder glanst nog, dus was er ook niks gaan lekken.
Hij is ontzettend mooi gebouwd en vermoedelijk in bouwjaar 1978.
Op mijn 5 volt referentie is hij helemaal goed. Het leuke is dat door een aantal knoppen tegelijkertijd in te drukken, je de calibratie kan controleren. Dit staat op een sticker op de onderzijde.
Ik ben op zoek naar de manual, maar ik weet dat GerardMonique deze heeft en heb hem een PM gestuurd.
fred101
Golden Member
www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
Schimanski
Golden Member
What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum
Mooi Fred, soort Jomanda voor de elektronicus
Hoe is het met de GR-oscillator die je op Rosmalen kocht (donatie van KeesD).
miedema
Golden Member
Ha Fred,
Interessant ding!
Wat doet hij anders of beter dan die Tek probe die je nu gebruikt?
groet! Gertjan.
fred101
Golden Member
www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
Hij kan contactloos stroom in traces meten. Je kan zelfs zien welke kant de stroom oploopt. Ik was wat voor een klant aan het doen en was nog niet klaar toen hij kwam. Hij heeft toen mee zitten kijken en dat was net een situatie waar zo'n iprober vreselijk makkelijk zou zijn en veel tijd kan besparen. Ik had daarvoor net een fluxgate magnetometer gerepareerd en bij zoeken over info kwam ik de iprober tegen. Zo kwamen we aan de praat over die probe.
Ik werd dus gisteren heel blij verrast toen ik een doos open maakte. Ik had net het nodige besteld wat gisteren zou komen dus ik ging er van uit dat beide dozen daarvan waren.
Dave Jones en Mikes electric stuff hebben er een review en teardown van.
Ik ben nu bezig met een drywell en miste waarschijnlijk -15V op een opamp. Alle traces aan de onderkant en ik kon niet bij de onderkant terwijl het ding aan stond (er staat ook 96V @ 2A)
Ik volgde de stroom van de +15 en kwam zo uit bij een geisoleerd 25 tot 52V naar 2x 24V DC/DC convertertje. Bij de negatieve 24V output liep geen stroom en het ding bleek inderdaad kapot.
Mans, ik heb nog geen tijd gehad de GR te testen.
wielklem
RTFM, dan pas vragen...
Wow!
Ik wist dat deze dingen bestonden maar had er nog niet echt naar gekeken.
Even het DATASHEET lezen, eigenlijk een musthave bij ontwikkeling / reparatie.
Besteld, dit gaat mij veel tijd schelen
dank fred!
Tidak Ada
Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.
Voor hen, die €670,- ex. wat te gortig is, hier een
DHZ projectje uit Electronic Design:
https://www.uploadarchief.net:443/files/download/pcb-track%20current%2…
fred101
Golden Member
www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
Die is niet contactloos en niet bruikbaar op moderne multilayer PCBs met een soldeer masker.
HP had een logic current-tracer maar die was alleen voor AC
fred101
Golden Member
www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
Griep dus even tijd gehad om een paar van mijn rosmalen aanwinsten te plaatsen op mijn site.
De mooiste, een Kyoritsu KEW Snap. Helaas geen manual. Deze heeft geen modelnaam op de wijzerplaat wat ik bij andere wel zag. Spot-on en vreselijk mooi. De schaalverdelingen zitten op een trommel. In nieuwstaat
http://www.pa4tim.nl/?p=5846 voor meer fotos. Doet weerstand, Vac en Aac
Iemand een idee hoe de "banaan" connectors heten ? Zie foto op site
Nog een clampmeter, van Amprobe. De ACD1. Geen service manual wel een user leaflet. Had wat TLC nodig. Kan ook spanning en weerstand meten maar daar zitten nog wazigere connectors op. Wel gaaf, hij kan inrush current meten (peak reading)
http://www.pa4tim.nl/?p=5842 voor meer fotos
Een Philips PM2412. Heeft een overload relais en er gaat dan een rood lampje aan.
http://www.pa4tim.nl/?p=5837
Kleine condensator decade http://www.pa4tim.nl/?p=5848
blackdog
You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.
Hi Fred,
De Philips PM2412 vind ik prachtig uitgevoerd en dan bedoel ik de schaal en bereiken.
Een 1 en een 3 schaal en als laatste de Ohm Schaal, kan bijna niet beter wat duidelijkheid betreft!
Ik heb met een paar van die meters uit deze serie gewerkt, jammer genoeg was hij nogal statisch gevoelig.
Moest het plastic boven de wijzer, regelmatig inspuiten met anti statisch spray.
Kon er dan nog wat bij in je ruimte dat je dit op Rosmalen hebt meegenomen? *grin*
Groet,
Blackdog
fred101
Golden Member
www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
Ik beperk me nu, ivm ruimte, tot portable antiek/vintage meetspul. Dat ligt meestal in de huiskamer om mee te spelen. Die KEW wordt in wat gewijzigde vorm nog steeds gemaakt.
Er worden nog best mooie analoge meters gebouwd (helaas meestal redelijk dure jongens anders zou ik er wel een willen) Een met doorpiep en diode test, backlit spiegel schaal, auto-polariteit, capaciteit etc, gewoon omdat het mega gaaf is
Ik heb meerdere analoge Philipsen met zo'n schaal. Veel makkelijker aflezen en deze display is inderdaad ook statisch overgevoelig.
Ik heb er een mooie analoge ampéremeter bij van Yokogawa in sublieme staat met koffer en handleiding.
De meter is "spot-on". Mooi om te zien hoe laag de voltage-drop is van ca. 54mV bij een volle schaal uitlezing.
miedema
Golden Member
bprosman, vertel eens wat meer....
Waar kijken we naar? Waarom gaat dit een van je meest gebruikte meetinstrumenten worden?
groet, Gertjan.
