Op woensdag 7 februari 2024 22:29:55 schreef bprosman:
Iemand een idee wat dit is ? (Er word geroepen ZTX855).

[bijlage]

Waar komt hij uit? Ferranti is niet een merk dat zomaar iedere apparatenfabrikant gebruikte dus dat kan al veel zeggen over de waarschijnlijkheid.

Op donderdag 8 februari 2024 01:41:52 schreef maartenbakker:
[...]
Waar komt hij uit? Ferranti is niet een merk dat zomaar iedere apparatenfabrikant gebruikte dus dat kan al veel zeggen over de waarschijnlijkheid.

Een jaren 70/80 gokkast : Bell fruit

https://www.rfstate.com/en/sys/shop/p/36408/transistor-frb-855

Daar kan je vervangers kopen van iemand die ook niet weet wat het is.

Op donderdag 8 februari 2024 10:24:46 schreef bprosman:
[...]
Schema heb ik (slechte foto), ik zal eens proberen een betere te vinden. Het enige wat hij doet is lampen in de (+) aansturen, ik zal eens kijken of ik specs van dat bord kan vinden (stroom).

Ook ga ik eens zoeken naar oude Ferranti databoeken.

Ik heb er een gescanned, behalve E-line series transistors van het Engelse merk staan er ook schema's in. https://www.eserviceinfo.com/download.php?fileid=66823

Het boek kreeg ik er gratis bij toen ik 10 stuks transistors afhaalde bij de importeur in het Groothandelsgebouw.

Weer een zoekplaatje, weet iemand wat dit is ? Aan het briefje te zien wat er bij zat gok ik iets NTC achtigs.
2322 628 90014 lijkt een 12NC

[Bericht gewijzigd door bprosman op (11%)]

NTC indirectly heated, zie https://www.circuitsonline.net/forum/view/message/1637651#1637651

 @lucky luke hieronder: dat wilde ik ook schrijven, maar ondertussen kwam die link naar boven en twijfelde ik. Hij lijkt er wel op maar zou voor compensatie kunnen zijn in plaats van metingen. Vervolg op die link: http://www.circuitsonline.net/forum/view/message/1635104#1635104

[Bericht gewijzigd door maartenbakker op (18%)]

Is dat zo’n special rms-meet-buisje / thermokruis? (Ik weet het ook niet, maar het doet me aan https://www.circuitsonline.net/forum/view/message/2214694#2214694 denken)

Een jaren 70/80 gokkast : Bell fruit

Als je daar een schema van zoekt, stuur maar een mail. Heb er een hele boel gescand.

Dat ZTX855 zal wel kloppen, Zetex was tenslotte een deel van Ferranti vroeger. (FRB855 zal een ferranti versie zijn.)
Die E-Line behuizing ('geplette' TO-92) zie je toch al zelden bij Europese transistoren.

https://alltransistors.com/packs/e-line.gif

[Bericht gewijzigd door Arco op (18%)]

@ een moderator: Het is me opgevallen dat er een aantal posts hier weggevallen/verdwenen zijn.

Bijvoorbeeld de vraag van Tidak Ada over de blanking strips van hager.
Daar had ik op gereageerd, zie een paar posts terug. Maar waar ik op gereageerd heb is niet meer terug te vinden.
De originele post is niet meer terug te vinden en ook wat andere rondom het raadsel van die FRB855.

Rara wat is er aan de hand?

Dat is door een moderator verplaatst naar het "waar krijg ik..." topic, waar het beter op zijn plek is.

Op vrijdag 9 februari 2024 19:23:26 schreef Arco:
Dat ZTX855 zal wel kloppen, Zetex was tenslotte een deel van Ferranti vroeger. (FRB855 zal een ferranti versie zijn.)
Die E-Line behuizing ('geplette' TO-92) zie je toch al zelden bij Europese transistoren.

[afbeelding]

Wel grappig dat de firma met de naam Zetex die naam ontleende aan de ZTX serie transistors die Ferranti maakte. Die E-line behuizing was door Ferranti ontwikkeld. Beetje eigenwijze Engelsen die iets anders wilden dan Flips en Co deden en ze waren er snel bij toen de markt overging van de dure metalen behuizing naar plastic.

Als ik me goed herinner hadden ze in de DDR ook geplette transistoren. Dat gezegd, zal dit inderdaad de Engelse variant zijn. Ik vermoed dan dat de spelkast ook uit Engeland komt.

Op zaterdag 10 februari 2024 02:37:26 schreef RAAF12:
[...]

Wel grappig dat de firma met de naam Zetex die naam ontleende aan de ZTX serie transistors die Ferranti maakte.

Zetex was vroeger een 'subsidiary' van Ferranti, dus vreemd is het niet... (waarschijnlijk hebben zij de transistor ontwikkeld)

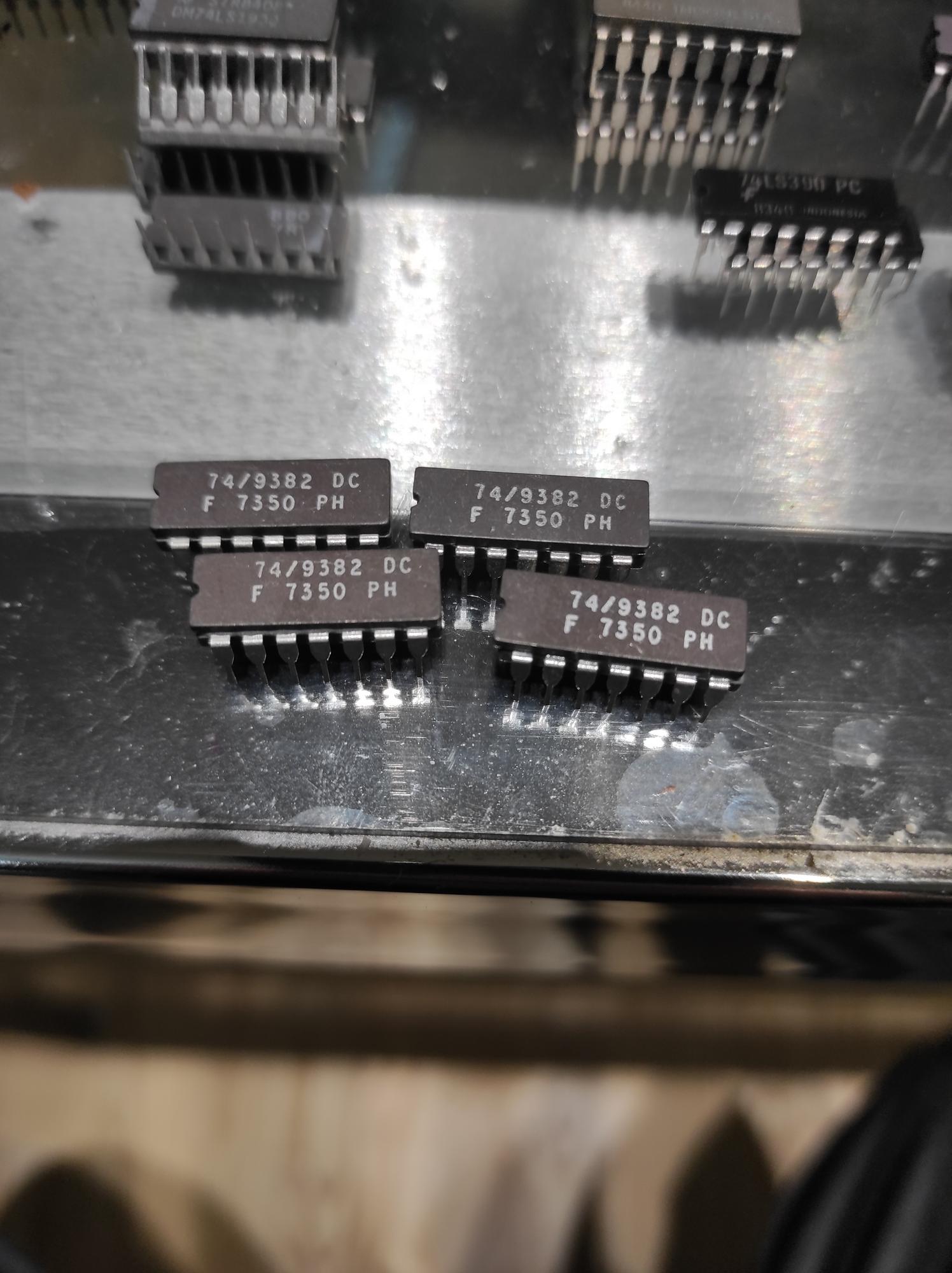

Nog een zoekplaatje, zat tussen een kleine berg TTL.

[Bericht gewijzigd door bprosman op (15%)]

Zoek maar eens op Fairchild 9382 datasheet.
Is identiek aan een 7482 denk ik?

Yep, die zijn te vervangen, alleen is de 74** plastic en die op de foto is keramisch, met een beter temperatuurbereik.

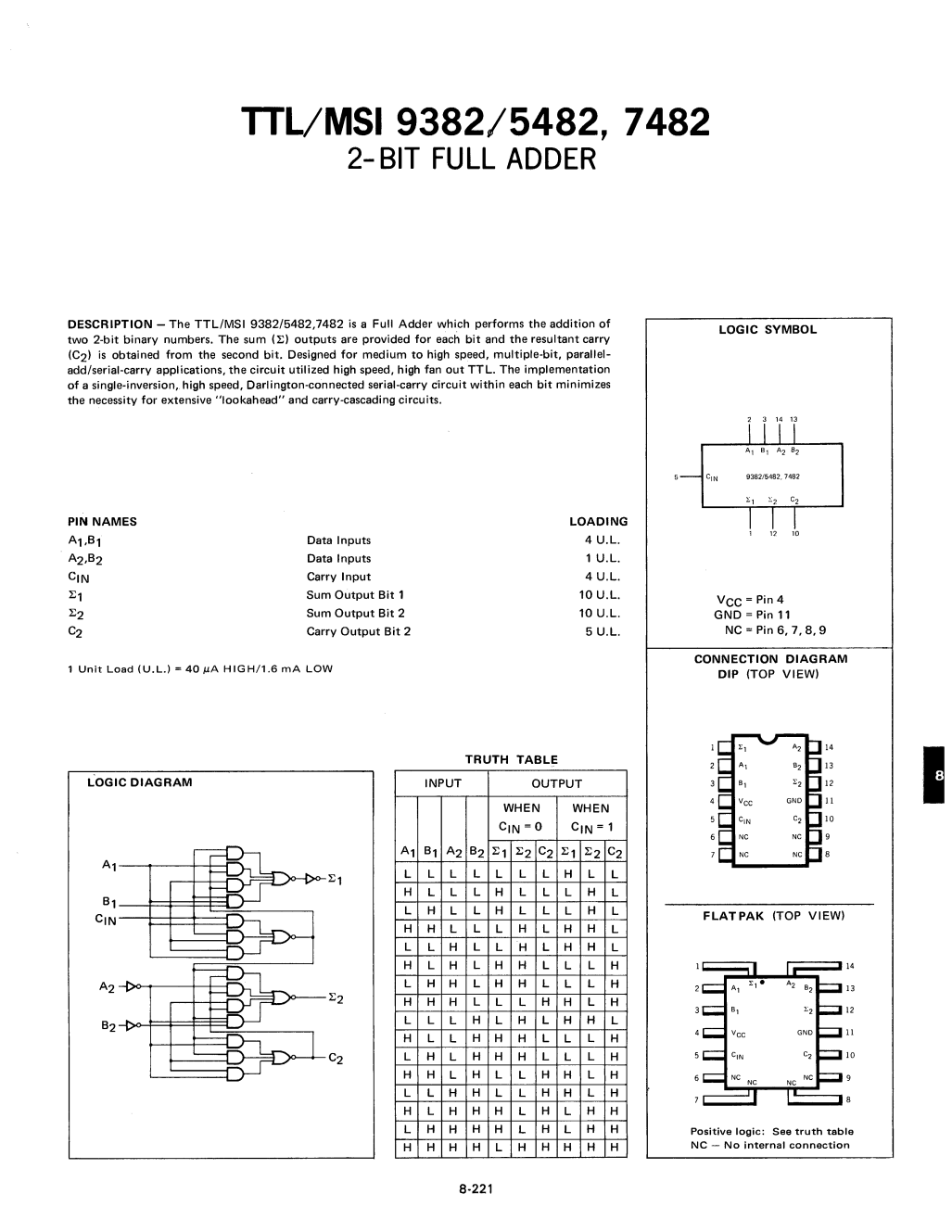

Fairchild databook https://www.rsp-italy.it/Electronics/Databooks/Fairchild/_contents/Fai…
datumcode: week 50 1973. PH is philippines
Btw. Fairchild leverde de 74** serie in keramiek dan heette het de 54** serie.

Wederom dank allen.

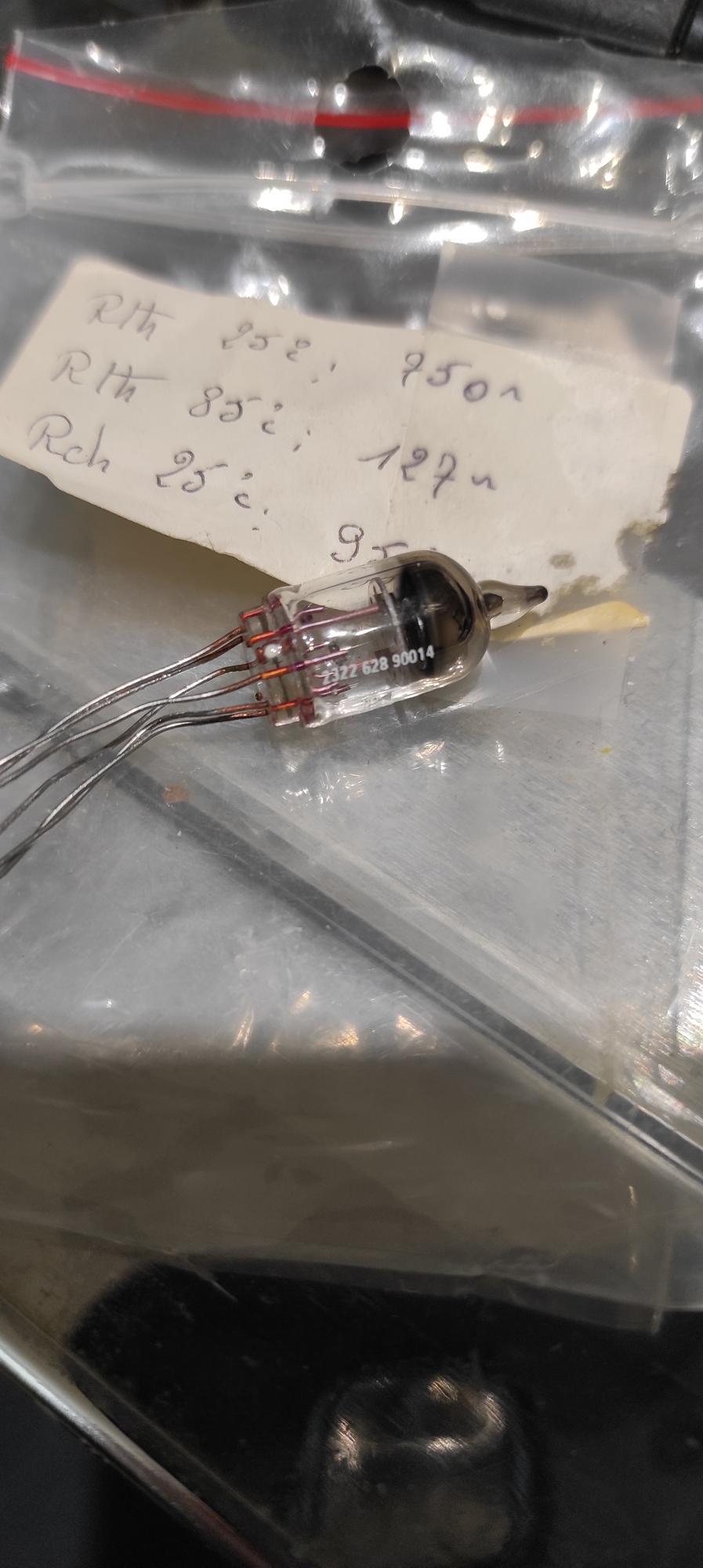

dit is een thermokoppel 2322-628-90014
zie
https://lampes-et-tubes.info/sp/rl044.php

Op zaterdag 10 februari 2024 16:27:24 schreef Arco:
[bijlage]

Gelukkig zat hij niet onder het gras :+

Op zondag 11 februari 2024 08:18:36 schreef Vangheluwe:
dit is een thermokoppel 2322-628-90014
zie
https://lampes-et-tubes.info/sp/rl044.php

Met dank aan onze eigen Tidak Ada. Behalve de mooie foto's, staat daar opzich minder dan we al wisten. Als ik het zo zie dan lijkt het verdacht veel op een thermokruis.

Op zondag 11 februari 2024 10:22:35 schreef bprosman:
[...]
Gelukkig zat hij niet onder het gras :+

Haha, ik moest ff denken...

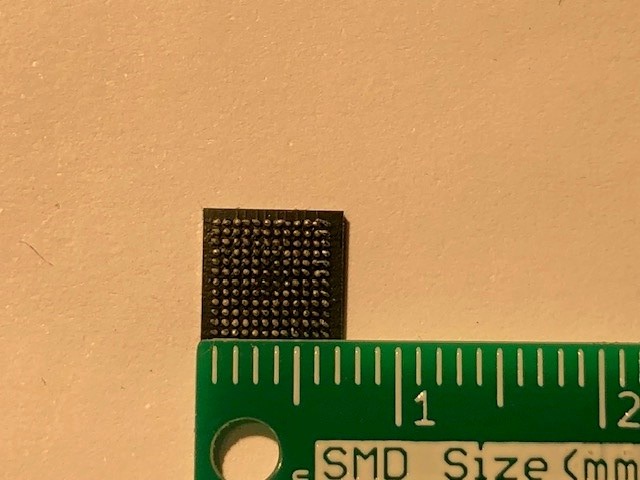

voor de BGA experts.. hoe benoem je de behuizing of footprint van deze BGA? (ik ben niet zo goed in namen van behuizingen..)

12 x 12 eilandjes, afmetingen van de chip 7 x7 mm
