je bizarste halfgeleider ...

Sine

Moderator

Op 4 februari 2007 01:43:30 schreef free_electron:

dat onderste is inderdaad een DTL module . je kan dat openetsen met aceton.
der zitten een 3 tal transisotrne in en wat ander prul ( ik heb er ooit zo eens ene gesloopt om te zien wat er in zat.

Hmm ... ik heb een paar van die krengen liggen, toch maar eens doen dan :)

ik moet hier trouwens nog ergenst een led matrix display liggne hebben van HP.
das gelijk die starbusts maar tzijn 8 karakters ( of 4 , kweet niet zeker meer ) die elk bestaan ui t een 5x7 matrix.
voorloper van LCD alphanumerieke dusplays dus , maar met ledjes gemaakt. kzal ne keer zoeken.

DLR1414 van Osram, productie zo te zien uit 2000 ( 0022 )

http://members.home.nl/guidomennen/bizar/IMG_0586.JPG

Closup :
http://members.home.nl/guidomennen/bizar/IMG_0587.JPG

Nog een display uit een defecte TI rekenmachine
http://members.home.nl/guidomennen/bizar/IMG_0601.JPG

( klik voor iets groter )
http://members.home.nl/guidomennen/bizar/IMG_0602.JPG

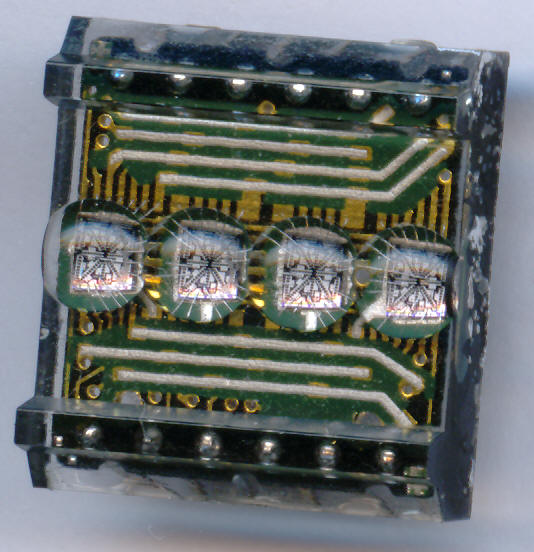

DL1414 de voorloper van bovenstaande DLR1414. Lijkt ook erg op de al eerder getoonde starburst. Deze twee zijn volgens mij verder geheel pin en functie compatible.

http://www.uploadarchief.net/files/download/bubble-display-front-groot.jpg

free_electron

Silicon Member

Op 4 februari 2007 16:23:04 schreef ruben herman:
Ik heb hier ook nog wat dingetjes liggen, van sommige moet ik nog uitzoeken wat ze zijn. :)
[afbeelding]

Iets groter:
http://www.uploadarchief.net/files/download/127-2701_IMG.JPG

die baluwe 'chips' zijn hybrides. dat zijn a/d of d/a convertoren die intern bestaan uit meerdere chips om meer bits te producren.

die printplaat is voor signaal conditioning modules. die moduls zijn bij mijn weten niet meer in productie ( al lang niet meer )

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
free_electron

Silicon Member

Op 4 februari 2007 17:37:32 schreef Marcel:
DL1414 de voorloper van bovenstaande DLR1414. Lijkt ook erg op de al eerder getoonde starburst. Deze twee zijn volgens mij verder geheel pin en functie compatible.

[afbeelding]

nope. twee geeel verschillende beesten.
starburst gebruiken 6 bit aansturing en hebben een condensed character set. ( alleen alfa uppercase en numerical + wat ander grut.
in ene starbusrt zitten 14 segmenten

die osram is echt ene dot matrix zoals een lcd display.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
Henry S.

Moderator

http://plaatjes.kg-uitdaging.nl/oud.jpg

RCA 16121 - ?, 120mV overgang tussen de pootjes, geen contact met de case...
AEG T6N600 met koeltoren - Thyristor, TV (Grundig thyristorbak)
AC128/01 - Germanium PNP, audio eindtrap
OC71 - Germanium PNP, voorversterker
ADZ12 - Germanium PNP, audio eindtrap
Beckman 4k7 array, keramisch

http://plaatjes.kg-uitdaging.nl/oud2.jpg

Siemens BStC0526, Thyristor, TV. Met Duitse helm :+

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 4 februari 2007 17:57:42 schreef free_electron:
nope. twee geeel verschillende beesten.
starburst gebruiken 6 bit aansturing en hebben een condensed character set. ( alleen alfa uppercase en numerical + wat ander grut.
in ene starbusrt zitten 14 segmenten

die osram is echt ene dot matrix zoals een lcd display.

Ze zijn volledig pin en functie compatible. Enig verschil wat ik zo kan vinden in de datasheet is dat de DLR een uitgebreidere karakterset heeft, namelijk ook nog alle lowercase karakters. De DLR1414 is volgens datasheet ook direct inzetbaar in de plaatst van een DL1414.

Hier nog wat rare zooi:

Om te beginnen een LED-display met aangebakken logica:
http://img520.imageshack.us/img520/6859/led2ff2.jpg

Een diode met de kleuren rose en goud, de BAY96.
(Wat het ook moge zijn?!)
http://img252.imageshack.us/img252/1090/diode2iy0.jpg

Ook zo'n klein displaytje, MAN2815
http://img233.imageshack.us/img233/7079/dispkt5.jpg

Iets met veel vermogen zo te zien en een TO-3 met zeer veel poten, de LH1605
http://img166.imageshack.us/img166/198/zooitjesx1.jpg

Een BAY96 is een varactor diode, werd gebruikt in frequentie vermenigvuldigers voor zenders, bijvoorbeeld van 144 MHz naar 432 MHz met een rendement van ~60%.

http://www.datasheetarchive.com/search.php?q=BAY96

[Bericht gewijzigd door Rd12tf op zondag 4 februari 2007 19:46:41

Henry S.

Moderator

LH1605

De Semikron is een megatransistor.

[Bericht gewijzigd door Henry S. op zondag 4 februari 2007 19:44:43

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Nog even in de lijn der processoren. Een Pentium Pro, niet direct heel zeldzaam, maar in de gewone thuis PC zal je die niet tegenkomen.

http://www.uploadarchief.net/files/download/pentiumpro.jpg

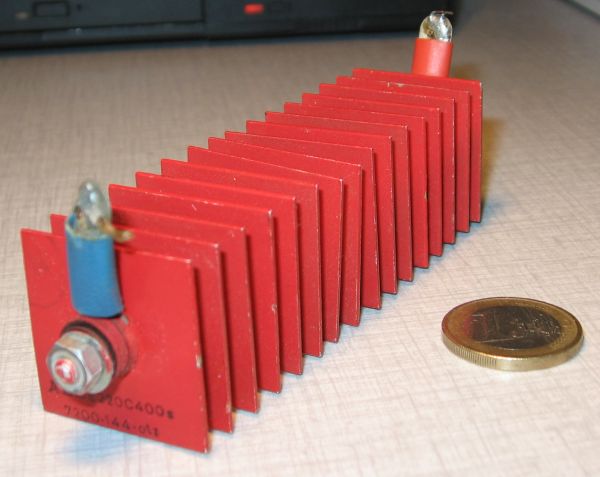

Geen selenium gelijkrichter maar slechts 1 diode. Waarom dat ding dan zo groot is. Misschien heeft dat met de maximum spanning te maken?
http://www.uploadarchief.net/files/download/seleniumdiode.jpg

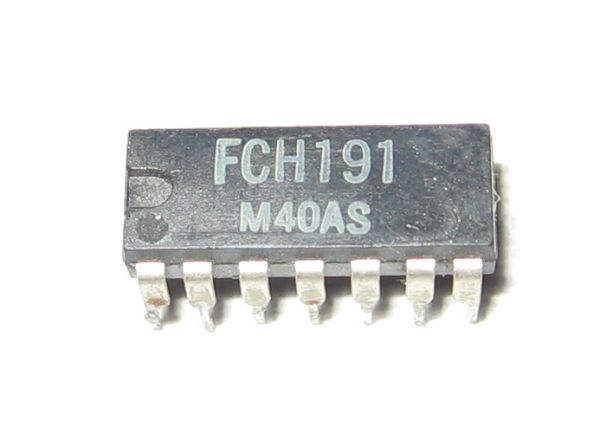

Nog een stukje ouderwetse DTL logica
http://www.uploadarchief.net/files/download/fch191.jpg

Sine

Moderator

Op 4 februari 2007 20:17:07 schreef Marcel:
Nog even in de lijn der processoren. Een Pentium Pro, niet direct heel zeldzaam, maar in de gewone thuis PC zal je die niet tegenkomen.

[afbeelding]

Daar wachtte ik nog op ;)

Hier moet nog ergens een 80186 (geen tikfout!) rondslingeren, maar veel fotogenieks is daar niet aan...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

@marcel
die pentium pro lijkt mij ge-photoshop-ped.
bovenkant tekst van pentium-pro is wat smal.

?
Hugo Welther

Moderator

µL914 RTL logica
http://welther.nl/hugo/fotos/Bizarre%20elektronica/%b5L914-2.JPG

Heb er nog wel een stel. Ooit de bedoeling geweest om in 1970 een klok mee te bouwen met RTL delers.

Analogue Device AD converters
http://welther.nl/hugo/fotos/Bizarre%20elektronica/AD7501.JPG

ICL8068 in een oude behuizing
http://welther.nl/hugo/fotos/Bizarre%20elektronica/ICL8068.JPG

Demo model van één of andere sensor/CCD
http://welther.nl/hugo/fotos/Bizarre%20elektronica/Sensor.JPG

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.

damn :o hoe komen jullie hier aan :P:*

fzwart

Golden Member

"Vroeger" in de 80-er jaren was er veel te krijgen op rommelmarkten enzo. Ik ging ook heel regelmatig naar de Zwarte Markt in Beverwijk. Van mijn zakcenten daar heel wat gekocht, er stonden behoorlijk wat stallen met electronica. Vaak een doos of zak vol met losse onderdelen gekocht waaronder dit soort spul.
Nu is dat alleen maar op radiomarkten nog te krijgen.

Al is een spreekwoord nog zo raar, als het rijmt dan is 't waar

hmm jammer dat ik er toen niet was :P. geld een pentium 1 ook :P

Sine

Moderator

Niet helemaal halfgeleider ... maar in het andere topic past hij nog minder ;)

Daarvan zal niet iedereen weten wat het is :)
http://members.home.nl/guidomennen/bizar/IMG_0625.JPG

Hugo Welther

Moderator

Op 4 februari 2007 22:20:46 schreef Sine:
Niet helemaal halfgeleider ... maar in het andere topic past hij nog minder ;)

Daarvan zal niet iedereen weten wat het is :)
[afbeelding]

Ik moet dit ook nog ergens in de opslag hebben. Stel grote borden van 50x50cm.

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.

kerngeheugen/kraaltjesgeheugen?

Ik neem op kleine schaal reparaties van buizen-elektronica aan voor een heel aardig uurtarief. Interesse? Mail me!

hihi gemaakt met losse kraaltjes van je zusje zeker :*:P

Da's toch een RAM-'tapijtje'?

@Marcel: Ik had idd precies zo'n ding, maar dan met maar 5 elementen ofzo. Die seleniumcellen zijn volgens mij gewoon zeer simpele diodes waar 2 plaatjes van 2 verschillende materialen gewoon tegen elkaar geschroefd zitten. (met nog één of ander tussenlaagje ofzo)

Hogepriester in het genootschap der mexicaanse hond. // // Aan 2% van de mensen is 50% van het bezit ; 1% van het bezit is aan 50% van de mensen.
fzwart

Golden Member

@Sine: kerngeheugen. Voordeel: je kon de computer van spanning halen zodat ie stopte. Spanning er weer op en hij ging gewoon verder waar hij mee bezig was.
Moet je met die nieuwe dingen niet mee aan komen. ;-)
