Nu volop hardware aan het schrijven en testen. De rotary encoder werkt ondertussen, en nu wordt de keyboard scan routine in verilog geschreven. De scoop geeft de clocksignalen weer die hiervoor nodig zijn. De scoop meetpunten worden tijdelijk op de VGA connector uitgegeven tot ik later de 2 BNC connectors verbonden heb op de achterkant van de kast. Voorlopig moeten die nog even wachten omdat nog een van de printen uitgeschakeld is tijdens de testen. ( nooit alles gelijktijdig aanleggen hé)

Deze taken kan ik confortabel uitvoeren beneden aan mijn bureau ipv op mijn werkplaats. Een klein hulptafeltje is voldoende tijdens deze ontwikkelingsfaze. Alles komt in de FPGA, geen uC software nodig! Verbinding met de PC gaat over de USB kabel tijdens de ontwikkeling en wordt direct vanuit Quartus aangestuurd.

http://www.pbase.com/fotoopa/image/80017220/original.jpg

Zo gaan we stap bij stap verder...

Op 4 juni 2007 21:35:10 schreef Nieko:
Ik heb gister simpel een leuk velleman kitje inelkaar gesoldeerd wat ik had gekrege met mijn verjaardag van de vriende (afgelope zaterdag gevierd :p)... T is de minie kit MK124 en als jullie willen dan kan ik wel een leuk foto-/filmpje posten :P...

de MK124, het lichtkrantje? Is inderdaad een leuk minikitje ;) Breek geen pad's af bij het rechtzetten van de LED's (bij mij was dat wel gebeurt).

Ik heb dat ding al een tijdje, ben nu bezig er aan te prutsen. (nog een paar weken voor de zomervakantie dan ga ik er weer serieus aan werken)

Ook heb ik nu een goede kogelager, dus ik hoop dan ook hier mijn propelorklok te kunnen showen :D (het is immers een showtopic)

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Geen raket-technologie maar ik ben er wel content mee...

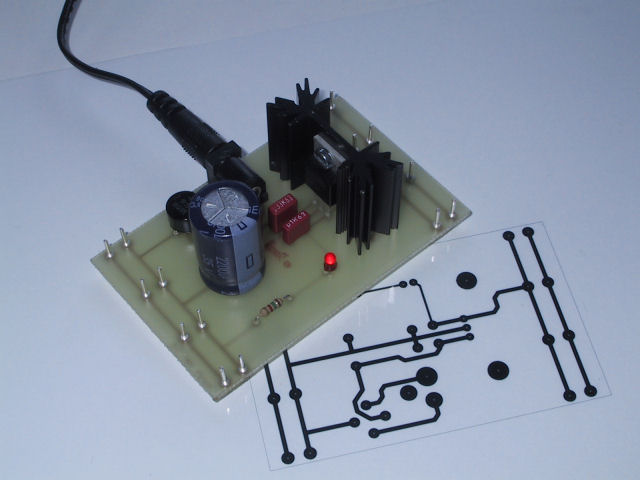

http://www.meeps.nl/circuitsonline/5V-PSU.JPG

Een prototype voor een simpele +5V voeding vrijwel helemaal overgenomen uit de datasheet.

Ik heb hem gemaakt omdat ik de plaatsing van de componenten wilde testen. Dit omdat de hoogte van de componenten nogal verschillend is.

Ik heb de layout met de computer gemaakt en met mijn inktjet printer (HP950C) afgedrukt op Inktjet Folie van Boeder. Dat gaat erg goed. Ik heb het in het verleden weleens vaker geprobeerd op kalkpapier maar dat ging toen niet goed. Maar ja, andere printer inmiddels en andere folie. Ik heb hem bedrukt met de instelling voor HP Premium Foto Papier, Zwart/Wit en het Inkt Volume op maximaal. Duurt wel even voor het droog is maar de zwarting is perfect. Afdrukken met de instelling voor overhead sheets gaat niet goed, dan komen er allemaal barstjes in de inkt.

Het printmateriaal dat ik gebruikt heb is zeker meer dan 8 jaar oud en de fotogevoelige laag deed het nog perfect... Ik heb het niet in de koelkast bewaard maar gewoon in een afgesloten plastic doos. Dit voor degenen die vragen hebben over de houdbaarheid van printmateriaal ;-)

[Bericht gewijzigd door djoveld op 5 juni 2007 21:37:33

AAAAAH, vreemde layout

Je massa gaat eerst naar de 1e massapin, en dan pas naar de afvlakelco. Ik bouw weliswaar op gaatjesprint, maar ik zou de layout (bijna) net zo maken als het schema, zelfde componentvolgorde. Bij zo'n simpel circuit is dit nog mogelijk.

Wat doen die buitenste rijen pinnen?

Printje is wel netjes ;)

Jup! Het ziet er gelakt uit! ;)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Jhup netjes gedaan :) welk ontwerpprog btw ?

@fritsuitoosterbeek: Heb je wel gelijk in... Ik heb het met de componenten wel gedaan maar met de massa niet. Ik denk dat ik het nog ga veranderen. Die buitenste rij pinnen zijn doorlopende voedingsbanen, deze voeding wordt onderdeel van mijn MEEP-Systeem.

@Technojunk: Thanks ;-) (Je krijgt nog antwoord op je mails)

@Gerwinh: Met Layo-1, daar ben ik al heel lang fan van al vanuit het DOS tijdperk. Ik gebruik nu de windows versie die kun je zo downloaden, is gratis tot 200 pins. Met mijn kleine printjes kom ik daar nooit aan.

Op 5 juni 2007 21:26:54 schreef djoveld: Duurt wel even voor het droog is maar de zwarting is perfect.

Netjes.
Ik gebruik dezelfde methode (Canon fotoprinter): 'zwart printen op fotokwaliteit'.
Stuk betere (lees: consistentere) resultaten dan iedere andere kalk, OI-inkt of lasermethode.
Heb je de transparanten al eens tegen het (zon-) licht bekeken? Dan zul je zien dat er toch nog ruimte is voor een nog 'perferctere zwarting' :-)

Volgend project: iets met domotica en nodeMCU...

@picsels: Ja, heb ik gedaan... Geen zon meer te zien, perfect zwart. Het is een dikke laag inkt zo, het lijken net wrijfsymbolen als het droog is. Ik heb ook een Canon Pixma iP4200, daar heb ik het ook op geprobeerd maar daar was de zwarting minder. Ik heb wel eerst om te proberen 2 sheets helemaal vol met layouts geprint met allerlei printersettings en op beide printers. Totaal zijn dat 18 layouts en daar heb ik de beste van uitgekozen.

Op 5 juni 2007 22:43:04 schreef djoveld:
@picsels: Ja, heb ik gedaan... Geen zon meer te zien, perfect zwart. Het is een dikke laag inkt zo, het lijken net wrijfsymbolen als het droog is...

Zal wel even wat inkt gekost hebben :-)
Ik gebruik ook de iP4200: redelijke zwarting (niet pikzwart) en in combinatie met een goede belichtingstijd prima resultaten.

Volgend project: iets met domotica en nodeMCU...

mm Ik gebruik ook de Pixma alleen de 4000 versie..
Deze print wel perfect zwart..

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Op 6 juni 2007 07:42:19 schreef Technojunk:
mm Ik gebruik ook de Pixma alleen de 4000 versie..
Deze print wel perfect zwart..

Tegen het zonlicht gehouden??

Volgend project: iets met domotica en nodeMCU...

nee tegen een halogeentje ;)
is echt pikzwart!

@DJoveld: Waar heb je dat print vandaan?
Want die ziet er mooi uit!
En waar haal je dei connectoren voor printmontage?
en reageer je nog op mn mails? ;)

[Bericht gewijzigd door Technojunk op 6 juni 2007 10:20:03

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

met een goede laserprinter wil het ook wel
na wat problemen met printen heb ik het bij de copyshop(papier en printwinkel)laten printen.
kost 50 cent per a4 tje maar dan is ie echt goed zwart!

maar om ontopic te komen:
ik zal ff mijn project foto's uploaden

http://www.uploadarchief.net/files/download/ez80.jpg
het begin van een buizenversterker

http://www.uploadarchief.net/files/download/boxjevoor.jpg
voorkant van mijn pc-boxjes

http://www.uploadarchief.net/files/download/boxjeachter.jpg
achter/onderkant ervan

http://www.uploadarchief.net/files/download/lcdschermen.jpg
mijn nieuwe lc-displays 4 regels 16 tekens van marktplaats voor maar 2,50 per stuk

http://www.uploadarchief.net/files/download/50wattversterker.jpg
en als laatste mijn 50 watt versterker ingebouwd met een tda7295 en van die grote oude roedenstein elco's

[Bericht gewijzigd door Riktw op 6 juni 2007 10:40:04

ik ga ook altijd naar de copyshop. krijg echt perfecte sheats :D kost 40 cent en dan heb je je layout op papier en op sheat.

Gr. Red-E || There are only 10 types of people in the world. Those who understand binary, and those who don't ||

@riktw: Goed idee die boxjes zo. Wij hebben een klassiek interieur en daar misstaan luidsprekerboxen behoorlijk in.

Nog even over die copyshop: Ik werk in Arnhem, waar laat je je sheets ergens afdrukken hier??? En wat voor files moet je meenemen??? Doe maar via PM...

Op 5 juni 2007 14:39:04 schreef fotoopa:
[afbeelding]
Zo gaan we stap bij stap verder...

Zeg fotoopa, nou zie ik hier een dikke (lompe) analoge scope staan he, is die Rigol uit de IA (inkoop actie) niks voor jou (eh, voor u..)? 2 kanalen (40 MHz) en 16 digitale kanalen als 'logic analyzer' erbij. Apparaat is ook nog eens mooi draagbaar (digitaal/LCD), dus prima om even in de huiskamer op te stellen. Gezien de vele

Ik heb er geen enkel voordeel bij als je bestelt, maar het zou zonde zijn als je de discussie over deze scope over het hoofd hebt gezien. Wordt met bon en 3 jaar garantie geleverd door een Nederlandse importeur. Aanmelden bij Jeroen Boere (CO mod), zie het topic [IA] Rigol Oscilloscoop. (Unieke actie voor 850 euro inclusief verzending.)

If you want to succeed, double your failure rate.

Ik zal ook nog maar is 1 van men projecten showen :p.
mijn labvoeding was weeral kapot dus heb ik ze volledig gesloopt en ben ik een nieuwe aan het bouwen in de kast van de oude.
het schema dat ik gebruik staat hier:
http://www.electronics-lab.com/projects/power/003/index.html

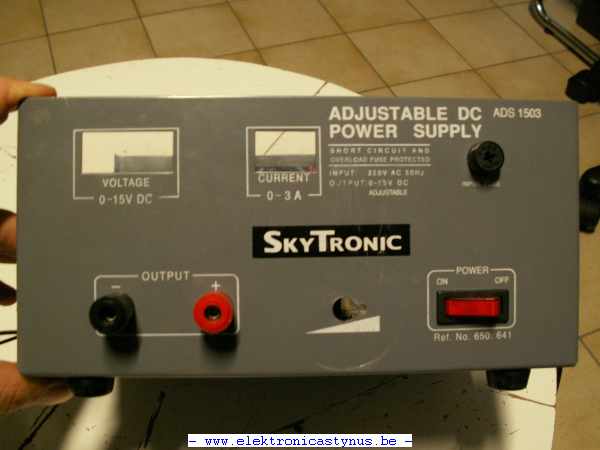

De kast van de oude voeding:
http://www.elektronicastynus.be/Projecten/labvoeding/Labvoeding_1.jpg

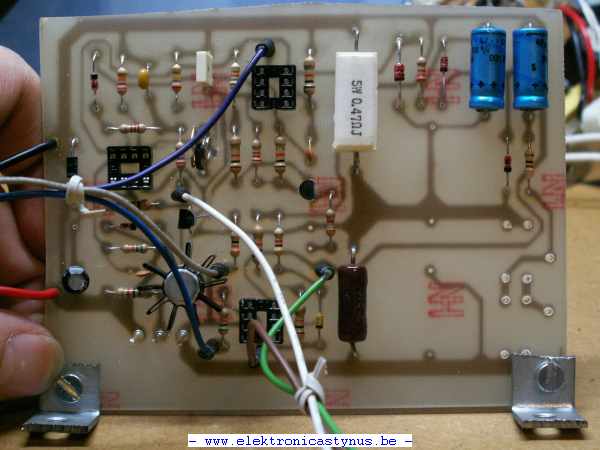

Een foto van de opgebouwde print:
http://www.elektronicastynus.be/Projecten/labvoeding/Voeding_27_05_2.jpg

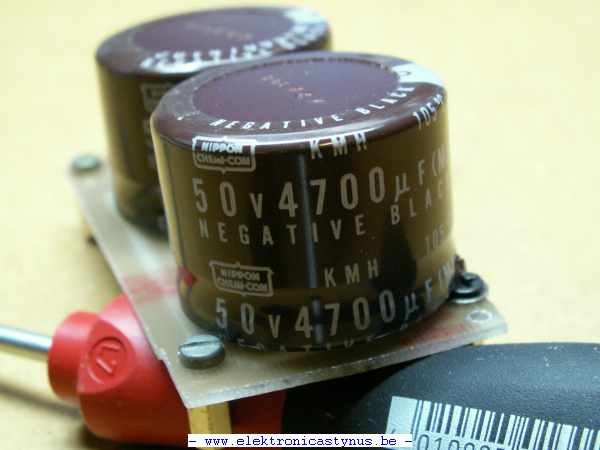

De elco's:
http://www.elektronicastynus.be/Projecten/labvoeding/Voeding_27_05_5.jpg

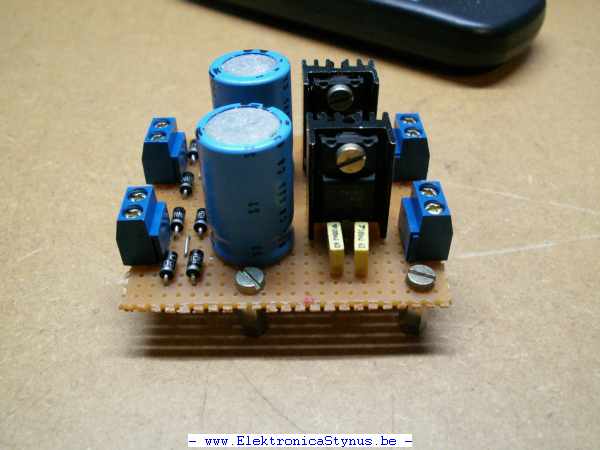

De voedinsprint voor de display's
http://www.elektronicastynus.be/Projecten/labvoeding/Voeding_06_06_07_1.jpg

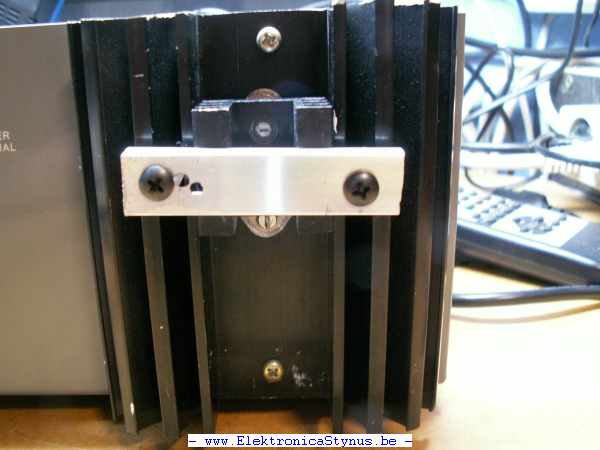

De koelplaat
http://www.elektronicastynus.be/Projecten/labvoeding/Voeding_06_06_07_3.jpg

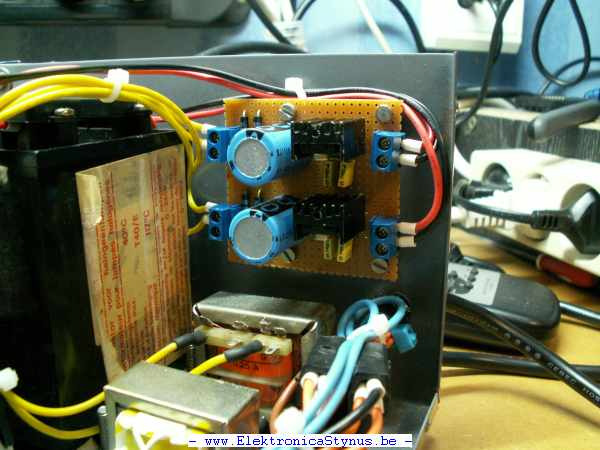

alles ingebouwd:
http://www.elektronicastynus.be/Projecten/labvoeding/Voeding_06_06_07_5.jpg

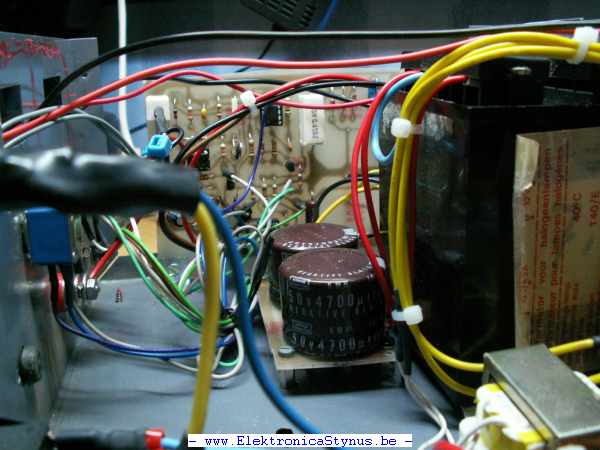

http://www.elektronicastynus.be/Projecten/labvoeding/Voeding_06_06_07_7.jpg
Volgende stap: De printen voor de displays ontwerpen en etsen.
Voor meer info zie http://www.elektronicastynus.be/Projecten/labvoeding/index.php

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

zal velleman skytronic blij mee zijn ;)

[Bericht gewijzigd door christiaan-elektro op 6 juni 2007 16:11:25

Bezoek ook eens: www.christiaan-elektro.nl

Op 6 juni 2007 15:44:53 schreef Stynus:
Ik zal ook nog maar is 1 van men projecten showen :p.
mijn labvoeding was weeral kapot dus heb ik ze volledig gesloopt en ben ik een nieuwe aan het bouwen in de kast van de oude.
het schema dat ik gebruik staat hier:
http://www.electronics-lab.com/projects/power/003/index.html

Ben wel benieuwd naar je ervaringen.
Zat zelf ook te denken om deze te gaan bouwen.

Volgend project: iets met domotica en nodeMCU...

Tot nu toe vrij goed.
Als ik men scoop erop zet meet ik geen rimpel. Maar dat kan ook zijn omdat ik een low-budget scoop heb :p.

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

Op 6 juni 2007 16:12:54 schreef Stynus:
Tot nu toe vrij goed.
Als ik men scoop erop zet meet ik geen rimpel. Maar dat kan ook zijn omdat ik een low-budget scoop heb :p.

Er loopt een [IA] voor een nieuwe scoop :-)

Volgend project: iets met domotica en nodeMCU...

Tja ik ga echt geen nieuwe kopen :p
Voor die paar kleine metingen die ik ermee doe is deze prima.
tenzij jij ervoor wil betalen >:)

[Bericht gewijzigd door Stynus op 6 juni 2007 16:23:21

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

heb vandaag mijn project afgemaakt, het is misschien al een flink aantal keer voorbij gekomen, maar toch ff showen: mijn UV-belichtingsbak :)

foto van de behuizing, de plexiglas plaat is jammer genoeg beschadigt, daar komt nog een nieuwe voor.
http://dj-mountaincamp.maanmeer.nl/crape/lichtbak4.jpg
de voedingsaansluiting
http://dj-mountaincamp.maanmeer.nl/crape/lichtbak1.jpg
de UV-LED's onder een kalkpapier
http://dj-mountaincamp.maanmeer.nl/crape/lichtbak3.jpg
:)een egale lichtverdeling is daar het gevolg van :)
http://dj-mountaincamp.maanmeer.nl/crape/lichtbak2.jpg

denk dat ik hier nog een hoop lol van ga hebben met het maken van zelf geetste printjes :)

totale kosten: ongeveer €15,-
een stuk goedkoper als zoon dure lichtbak kopen, van bijvoorbeeld c*nrad

Gr. Red-E || There are only 10 types of people in the world. Those who understand binary, and those who don't ||
