Op 6 juni 2007 14:47:29 schreef Jochem_S:
[...]
Zeg fotoopa, nou zie ik hier een dikke (lompe) analoge scope staan he, is die Rigol uit de IA (inkoop actie) niks voor jou (eh, voor u..)? 2 kanalen (40 MHz) en 16 digitale kanalen als 'logic analyzer' erbij.

Ja natuurlijk heb ik dat gezien. Is zeker een mooie oplossing maar mijn oude "lompe" scoop heeft ook 2 analoge kanalen van 40MHz. Dus dat gaat nog heel goed. Voor het logic analyser gedeelte, ja dat zou ik kunnen gebruiken maar een mens moet nu eenmaal afwegen waar de centen naar toe gaan. Trouwens er staat hier een logic analyser op het programma met mijn FPGA DE1 modules ( waar ik er nu reeds 2 van bezit) Als ik de nieuwe FPGA kits van xantus heb komt er een DE1 module vrij en die is meer dan krachtig genoeg voor minstens 32 kanalen. Geheugen is heel ruim aanwezig op de DE1 board en ook een VGA output. Speed zal voor mijn toepassingen zeker ook geen probleem zijn.

Maar jullie aankoop is zeker de moeite waard!

Op 6 juni 2007 15:44:53 schreef Stynus:Volgende stap: De printen voor de displays ontwerpen en etsen.
Voor meer info zie http://www.elektronicastynus.be/Projecten/labvoeding/index.php

Die staan hier :) ergens in mijn topic over herontwerpen :) ben namelijk bezig met exact de zelfde voeding :)

Ik ga werken met 2x ICL7107 + 7 segment led displays dus met jouw printlayout ben ik niets.
http://www.elektronicastynus.be/Projecten/labvoeding/ICL7107.pdf

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

Op 6 juni 2007 15:44:53 schreef Stynus:
Ik zal ook nog maar is 1 van men projecten showen :p.
mijn labvoeding was weeral kapot dus heb ik ze volledig gesloopt en ben ik een nieuwe aan het bouwen in de kast van de oude.
het schema dat ik gebruik staat hier:
http://www.electronics-lab.com/projects/power/003/index.html
De kast van de oude voeding:
[afbeelding]
Een foto van de opgebouwde print:
[afbeelding]
De elco's:
[afbeelding]
De voedinsprint voor de display's
[afbeelding]
De koelplaat
[afbeelding]
alles ingebouwd:
[afbeelding]
[afbeelding]
Volgende stap: De printen voor de displays ontwerpen en etsen.
Voor meer info zie http://www.elektronicastynus.be/Projecten/labvoeding/index.php

Die heb ik tijdje terug ook gebouwd. Moet er alleen nog een mooi kastje omheen maken.

Maar aangezien ik nog 2 andere goede voedingen hebt, is er ook niet echt haast mee.

In dat geval niet nee maar omdat bij die voeding ook een berschrijving zit voor een lcd V weergave dacht ik dat :)

Op 6 juni 2007 16:20:14 schreef Red-E:
heb vandaag mijn project afgemaakt, het is misschien al een flink aantal keer voorbij gekomen, maar toch ff showen: mijn UV-belichtingsbak :)

foto van de behuizing, de plexiglas plaat is jammer genoeg beschadigt, daar komt nog een nieuwe voor.
[afbeelding]
de voedingsaansluiting
[afbeelding]
de UV-LED's onder een kalkpapier
[afbeelding]
:)een egale lichtverdeling is daar het gevolg van :)
[afbeelding]

denk dat ik hier nog een hoop lol van ga hebben met het maken van zelf geetste printjes :)

totale kosten: ongeveer €15,-
een stuk goedkoper als zoon dure lichtbak kopen, van bijvoorbeeld c*nrad

Mooi :D Heb je hem ook al gebruikt om iets mee te etsen? Ik heb onderdelen liggen om er een te maken, het is er nog niet van gekomen alleen :)

Op 6 juni 2007 17:06:16 schreef remy:
[...]

Mooi :D Heb je hem ook al gebruikt om iets mee te etsen? Ik heb onderdelen liggen om er een te maken, het is er nog niet van gekomen alleen :)

ja, heb er al iets mee gemaakt. het resultaat is echt haarscherp :) heb enkel wat dingen uitgeprobeerd om de goede belichtingstijd te vinden.

ben nu bezig met een paar andere projectjes waar dit heel erg handig voor gaat zijn :) scheelt heel veel werk met gaatjes-print :)

Gr. Red-E || There are only 10 types of people in the world. Those who understand binary, and those who don't ||

Op 6 juni 2007 15:44:53 schreef Stynus:
Ik zal ook nog maar is 1 van men projecten showen :p.
mijn labvoeding was weeral kapot dus heb ik ze volledig gesloopt en ben ik een nieuwe aan het bouwen in de kast van de oude.
het schema dat ik gebruik staat hier:
http://www.electronics-lab.com/projects/power/003/index.html
De kast van de oude voeding:
[afbeelding]
Een foto van de opgebouwde print:
[afbeelding]
De elco's:
[afbeelding]
De voedinsprint voor de display's
[afbeelding]
De koelplaat
[afbeelding]
alles ingebouwd:
[afbeelding]
[afbeelding]
Volgende stap: De printen voor de displays ontwerpen en etsen.
Voor meer info zie http://www.elektronicastynus.be/Projecten/labvoeding/index.php

Jah! Die labvoeding ben ik ook aan t bouwen, alleen volgensmij heb ik al iets opgeblazen omdat hij niet echt meer het voltage wil regelen...
Het het helemaal op gaatjesprint gemaakt (behalve de 3A dingen hé) en ik verwacht dat ik ergenst een fout heb gemaakt.. Moet de print nog een keer helemaal na kijken maar heb er eerlijk gezecht weinig zin in....
Plus is volgensmij mijn trafo 24V 5A in DC in plaats van bij AC..
Maar voor ik conclusies ga tekken toch maar eerst een fatsoenlijke multimeter kopen :p

LED addicted... Fijnmalen en snuiven maar!! :P

Vandaag een klein projectje. Soms heb je gewoon geen zin om netjes een printje te ontwerpen met mooie SMD componenten. Tijd voor een dead-bug poject.

Er was eens een ATtiny2313 die graag op een voetje wou:
http://www.madwizard.org/extern/co/bugpled/01_avr.jpg

Helaas, het mocht niet zo zijn:
http://www.madwizard.org/extern/co/bugpled/02_avr.jpg
(de oplettende kijker ziet dat dit stiekem een andere is ;))

Behalve de twee buitenste rijen alle pootjes naar boven gebogen en gekromd:
http://www.madwizard.org/extern/co/bugpled/03_avr.jpg

De bovenkant met alleen VCC en GND nog normaal. Reset en de pin schuin aan de andere kant van de chip zijn naar beneden:
http://www.madwizard.org/extern/co/bugpled/04_avr.jpg

Pin 10 is geamputeerd:
http://www.madwizard.org/extern/co/bugpled/05_avr.jpg

Reset is omgebogen naar de andere kant maar steekt niet omhoog:
http://www.madwizard.org/extern/co/bugpled/06_avr.jpg

De andere ingredienten: een 78L05, 2 100nF's en een 3.3V zener die later onnodig bleek.
http://www.madwizard.org/extern/co/bugpled/07_comp.jpg

Oja en wat draad:
http://www.madwizard.org/extern/co/bugpled/08_wire.jpg

Wonderbaarlijk genoeg past het IC nu precies op een 2x8 aansluiting op een PLED scherm:
http://www.madwizard.org/extern/co/bugpled/09_solder.jpg

De 78L05 erop:
http://www.madwizard.org/extern/co/bugpled/10_power.jpg

De reset pin zit aan een doorgemetalliseerd boorgat vast gesoldeerd. De AVR is van tevoren op debugWire mode gezet, waarbij je de AVR via 1 pin (+GND en VCC) kunt programmeren. Dit kan heel makkelijk door een krokodillebek klemmetje op het boorgat te klemmen en die op de reset aansluiting te zetten van een debugWire programmer (AVR dragon of JTAGICE mkII).
http://www.madwizard.org/extern/co/bugpled/11_reset.jpg

De zener was bedoeld voor het contrast, ik dacht dat dit 3.0V moest zijn bij PLED en had gehoopt dat in combinatie met de interne pull-up van de AVR de zener dit wel ongeveer zou regelen. Helaas bleek de interne pull-up te zwak, maar ook 3.0V te weinig. De zener is er later weer afgehaald om de pin op 5V te kunnen zetten. De 3.0V bleek over een interne aansluiting op de PLED te gaan, contrast is alleen in verhouding daarmee.
http://www.madwizard.org/extern/co/bugpled/12_zener.jpg

Twee 100nF caps mogen ook niet ontbreken:
http://www.madwizard.org/extern/co/bugpled/13_caps.jpg

Voedingsdraden eraan vast
http://www.madwizard.org/extern/co/bugpled/14_wires.jpg

De voedingsdraden zitten geknoopt om de boorgaten en dienen ook meteen als draad om het PLED ergens aan op te hangen.
http://www.madwizard.org/extern/co/bugpled/15_overview.jpg

Beetje programmeren en het werkt :)!
http://www.madwizard.org/extern/co/bugpled/16_dark.jpg

(Dat wil zeggen, het werkte de tweede keer dat ik dit allemaal bouwde en ik niet de ingang en uitgang van de 78L05 verwisseld had.. 8V op de AVR? hmmm...)

Ziet er mooi uit madwizard!
LCd'tje bij SK weg? ;)

[Bericht gewijzigd door Technojunk op 6 juni 2007 20:05:24 ]

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Haha geinig idee :).

Coole toepassing verzinnen en gaan met die banaan. Scheelt weer printjes etsen ;)

:)

Dit vind ik echt heel goed gedaan ! ! !
Leuk bedacht...

Op 6 juni 2007 16:20:34 schreef fotoopa:
[...]

Ja natuurlijk heb ik dat gezien. Is zeker een mooie oplossing maar mijn oude "lompe" scoop heeft ook 2 analoge kanalen van 40MHz. Dus dat gaat nog heel goed. Voor het logic analyser gedeelte, ja dat zou ik kunnen gebruiken maar een mens moet nu eenmaal afwegen waar de centen naar toe gaan. Trouwens er staat hier een logic analyser op het programma met mijn FPGA DE1 modules ( waar ik er nu reeds 2 van bezit) Als ik de nieuwe FPGA kits van xantus heb komt er een DE1 module vrij en die is meer dan krachtig genoeg voor minstens 32 kanalen. Geheugen is heel ruim aanwezig op de DE1 board en ook een VGA output. Speed zal voor mijn toepassingen zeker ook geen probleem zijn.

Maar jullie aankoop is zeker de moeite waard!

Ah, kijk, ik hoor het al. Ik moet mijn Rigol snel annuleren en gewoon rustig afwachten. Dan kan ik straks ook full-VGA 32 kanaals gaan analyzen :)

@belichtingsbak-met-leds-bouwers:
Goh, nooit gedacht dat dat zou gaan werken, zou gegokt hebben dat dat belichten eeuwen duurt met LEDs.. Zo zie je maar weer!

If you want to succeed, double your failure rate.

Op 6 juni 2007 20:20:41 schreef Jochem_S:
[...]
Ah, kijk, ik hoor het al. Ik moet mijn Rigol snel annuleren en gewoon rustig afwachten. Dan kan ik straks ook full-VGA 32 kanaals gaan analyzen :)

Nee zeker niet, hij is prima te gebruiken om mijn logicanalyser te maken :-)
Bijgeleverde verilog FPGA voorbeelden voor een VGA scherm op de DE1 is 800x600 pixel x 4096 kleuren.

Op 6 juni 2007 20:01:49 schreef madwizard:
Tijd voor een dead-bug poject.

Knap! Je had zó bij Sir Clive Sinclair een hoge functie kunnen bemachtigen. Wie herinnert zich de "dead cockroach" in de eerste modellen van de ZX81 nog?

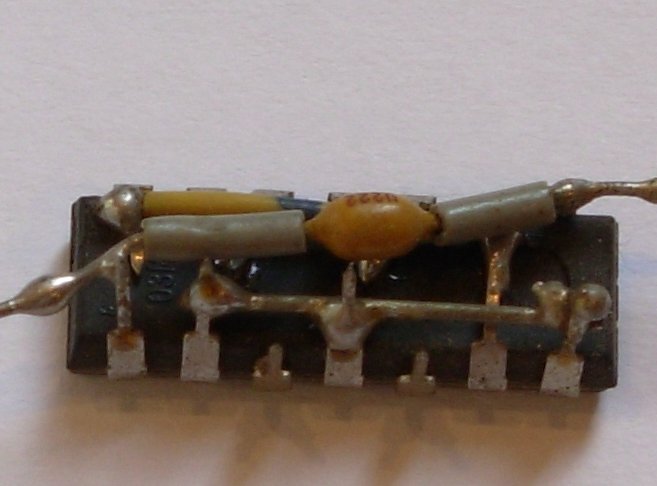

Dat doet me trouwens denken aan een 100MHz-oscillator die hier nog ergens rondslingerde:
http://www.uploadarchief.net/files/download/100mhzosc.jpg
't Is een 74F04, waarvan er 3 inverters in een kringetje geschakeld staan. Een 4e inverter geeft het signaal door aan de overblijvende 2, waarvan je de pinnen overeind ziet staan. Het gele druppeltje tussen de pootjes is enkel een ontkoppel-c en heeft dus niets met de frequentie te maken.
De afwijking blijft binnen de 10%, en is enigzins te regelen door de voedingsspanning een tikje te verhogen of te verlagen.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

mooi

ik heb mijn k8048 afgerond.
gratis van school gekregen
ik wou eigenlijk een galfa kopen maar dit is ook leuk en het werkt met de bijgeleverde pic.

ik zal ff foto's maken

aaarg camera doet raar, probeer met morgen wel weer
ga nu picjes proggen :)

[Bericht gewijzigd door Riktw op 6 juni 2007 21:15:09 ]

Gister weer naar mijn oom geweest :p...
Kom je thuis met een glasvezel kabel versterker en een kleure herken sensor.. Deden ze weg bij hun in de fabriek omdat er af en toe een storinkje in zat.. Zo'n spul krijg ik dan :)..
Ach ja aan een glasvezel kabel versterker heb ik niet echt veel op het moment, maar een kleure herken sensor is wel leuk :).. Het is misschien niet echt een project maar ik heb de kleure herken sensor vandaag mooi aan de gang gekregen.. Beetje mee experimenteeren enz. is wel leuk :)...
Zal nog wel een keer wat foto's posten van ook nog wat meer projecten van mij :p...

LED addicted... Fijnmalen en snuiven maar!! :P

nieko: m&ms sorteermachine maken :P of een iets nuttigere functie in een robot. wat voor sensor is het? ik ken eigelijk alleen maar die van TI en die is erg moeilijk aan de gang te krijgen.

he, ik heb hier allerlij spul liggen wat in elkaar moet en dan hier in het topic maar het komt er telkens maar niet van...

heeft iemand wat vrije tijd voor me over?

Every machine is a smoke machine if you operate it wrong enough

Op 6 juni 2007 20:01:49 schreef madwizard:
lang verhaal

Duurde even voordat ik op de naam kwam, maar dat heeft veel weg van een SOJ package zo :).

Op 8 juni 2007 00:36:44 schreef MAH:
nieko: m&ms sorteermachine maken :P of een iets nuttigere functie in een robot. wat voor sensor is het? ik ken eigelijk alleen maar die van TI en die is erg moeilijk aan de gang te krijgen.

he, ik heb hier allerlij spul liggen wat in elkaar moet en dan hier in het topic maar het komt er telkens maar niet van...

heeft iemand wat vrije tijd voor me over?

Geen TI, het is een SICK C1-P3611, opzich wel een lache ding, je kunt er vanalles mee alleen moet ik nog een functie zien te vinde :p.. Och ja het apparaatje kost nieuw zo'n 950euro :o.. Maar goed dat ik hem heb gekregen :p

En wat voor spul heb jij dan liggen? Sensoren? Vaak best makkelijk aan te sluiten...

LED addicted... Fijnmalen en snuiven maar!! :P

leuk met mijn grafisch touchscreen lcd aan het spelen.

gebruik makend van mijn simpele led,5,12,0-18V voeding 1A

en mijn Multi pic progger budget style, met een los draadje aan de mclr omdat een 40 pinner anders niet werkt;)

http://www.uploadarchief.net/files/download/graflcd.jpg

scherm zelf:

http://www.uploadarchief.net/files/download/lcdscherm.jpg

Digitaal - Mijn ding :P

Wow nice, hoe maak je zoiets man ? :p

lang nadenken, schermpje kopen op www.samenkopen.net , schema maken, lang proberen;)

code zal ik enigzinds publiceren nadat het helemaal af is.

Digitaal - Mijn ding :P
Sine

Moderator

Mooi projectje rimco ...

maar ik krijg de kriebels van die voeding de je gebruikt

die voeding werkt, het dient zijn doel, maar je moet voorzichtig zijn;)

Digitaal - Mijn ding :P
