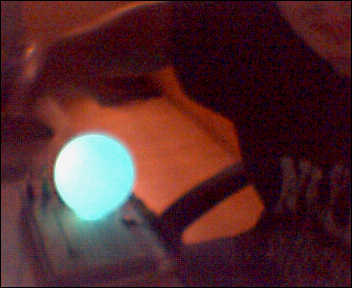

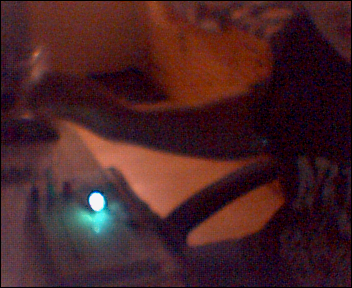

zo ff 2 fotokes van het prototype in actie voor de gene die niet weten wat het wordt een RGB lamp op basis van 16F767 volledig in assembler geschreven(mijn eerste assembler progje)
sorry voor de iets wat baggere kwaliteit
Dit topic is gesloten
zo ff 2 fotokes van het prototype in actie voor de gene die niet weten wat het wordt een RGB lamp op basis van 16F767 volledig in assembler geschreven(mijn eerste assembler progje)
sorry voor de iets wat baggere kwaliteit
Laat ik ook maar eens een keer wat posten. M'n laatste (afgemaakte dan
) projectje, de CapCharger 3000.
Tja, 't is dus een ding om condensatoren op te laden tot 400, 800 of 1200 V. (komt redelijk vaak van pas als je een coilgun hebt.) Ik had hiervoor ook al wat dingen gemaakt om caps te laden, maar die werkten allemaal niet zo fantastisch: deze doet het een stuk beter en laadt m'n 7200 uF capbank tot 400 V in minder dan 10 seconden.
Het enige onderdeel dat echt warm wordt is de 7815 die het regelcircuit en de relais (om de juiste taps op de trafo en referentiespanningen voor de comparator te kiezen) van prik voorziet.
Ik heb eens voor de gein de esp p3a versterker gebouwd, met wat transistors die ik nog had liggen. Door de lichte torren draait hij op slechts +/-16V, ruim voldoende voor normaal gebruik.
Merk de productiedatum van de torren op, die oudste is meer dan twee keer zo oud als ik .
Op 16 juli 2007 12:53:57 schreef Goeievraag: Merk de productiedatum van de torren op, die oudste is meer dan twee keer zo oud als ik
1998
@goeievraag: je denkt toch zeker niet dat die 1893 voor de productiedatum staat?
Weer een projectje van mijn kant dat af is: Blue Bird FPGA bordje
De PCB:
Komen bij LedSEE vandaan. Was €3,84 bij 45 stuks (top + bottom silkscreen, quick, blue en DHL verzending).
Na 4 uurtjes solderen zag het bordje er zo uit
Links zie je de PS/2 connector, USB connector en VGA connector. USB kan zowel via een FT245 als FT232 aan de FPGA, heb hier de FT232RL op gezet. Over de VGA later meer . Bovenin zit nog een TSOP1736 clone (TFM-5360) en nog 4x 7-segment display (gemultiplexed). Rechts zitten nog 16 leds en 36 IO's naar 2 headers (elk 18+3V3+GND). Onderaan zit nog een microSD connector (aan de onderkant) 8 dip switches en 6 tact switches. Onderop zit ook nog 16Mbit dataflash.
EP1C6 zat er in 10 minutjes op. Geen hete lucht nodig, alleen 0.5mm soldeerpunt, 1mm soldeertin en wat litze
Onderkant met eigenlijk alleen alle ontstoor condensatoren en de dataflash.
Links bovenin zit ook nog de voeding die het bordje van +3V3 en +1V5 voorziet (bord moet gevoed worden met 5V). Gebruik de TPS73601 en TPS73615 hiervoor. Beide low noice, cap free regelaars voor een schone voeding. Zelfs een el-cheapo chinese schakelende adapter krijgt hier geen rimpel doorheen . En heeft ook gelijkt ompool bescherming voor alle ICs aan de 3V3 en 1V5 voedingslijnen.
Het bord gebruikt 3x 2-bits R2R netwerkjes met een ADA4851-4 om 64 kleuren te kunnen weergeven.
Is slecht te zien op de foto maar de elke kleur bestaat steeds uit 4 tinten. zwart-donkerrood-lichtrood-rood, zwart-donkerblauw-lichtblauw-blauw, zwart-donkergroen-lichtgroen-groen. Onderin zie je ook nog 2 tinten geel en aqua en bovenin paars.
Ook kan je slecht op de foto zien dat je een resolutie van 800x600 zo kunnen maken en dan nog 2 naast elkaar liggende pixels wit en zwart kan maken.
Had er eerst een MAX4495 op zitten, die had op 640x480 al 10 pixels nodig om van wit naar zwart te komen
.
Zitten trouwens 2 foutjes op het bord. 2 pinnen zijn omgewisseld waardoor het bordje niet in AS mode kan draaien. En de 2 boven elkaar zittende weerstandsarray's (die blauwe IC's) zitten te dicht op elkaar waardoor ik ééntje een beetje heb moeten bijvijlen.
--------------------------------------------------------
Eerste wat we natuurlijk doen als we een FPGA met 6000 LE's tot onze beschikking hebben is een KITT scanner ermee maken : video. Gebruikt 59 LE's, kan 2 richtingen op op 3 snelheden. Meeste LE's worden gebruikt om de 50MHz oscillator te delen naar een bruikbare frequentie van ~5Hz
Op 16 juli 2007 16:46:07 schreef buzzer:
@goeievraag: je denkt toch zeker niet dat die 1893 voor de productiedatum staat?
Ja toch? En die 2n2905 is dan vanuit de toekomst
.
Ik dacht eerder dat die 6633 (en 6945 bij de dubbeltor) het jaar en weeknummer zijn. dus 1966 week 33.
@xantus: De echte KITT scanner had een nagloei effect, dan moet toch ook wel kunnen met 6000 LE's?
Moderator
@xantus: Dat ziet er weer prof uit!.
Hier weer een recent project waar ik aan bezig ben.
Zoals al eerder vertoond: mijn temperatuur logger.
Nu moest er nog wat software voor geschreven worden, dus ben er maar aan begonnen.
De gebruikte taal: Visual Basic 5, software voor in de uC is Basic
Het boardje in testopstelling:
De software:
gedeelte van het totale userscreen form, anders wassie te breed

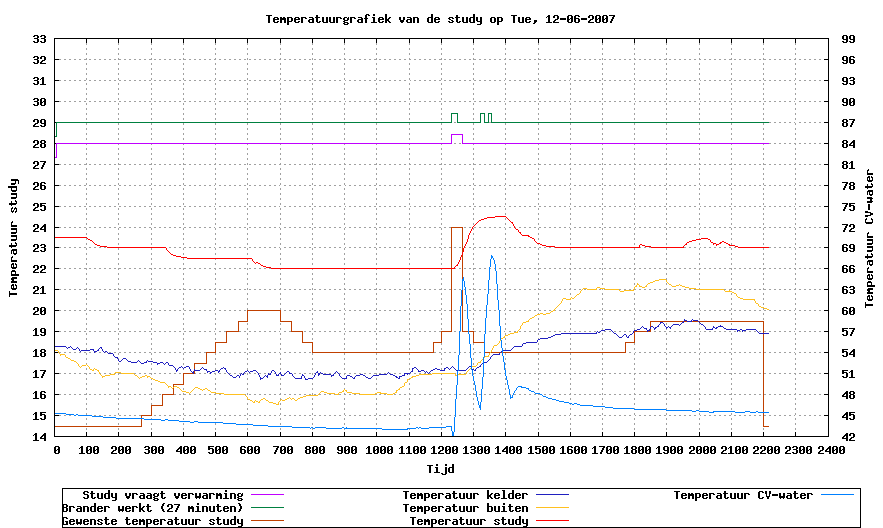

De getoonte temperaturen zijn WERKELIJK, gisteravond om 0.00 gestart tot ongeveer 10 minuten geleden.
Je ziet op de middelste grafiek mooi de temperatuurpieken/dalen rondom heftige regen buien.
En een stukje om wat parameters in te geven:
Geef je de code vrij?
Ben wel is benieuwd hoe je die graffieken hebt gedaan.
[Bericht gewijzigd door Jeroen Boere op 16 juli 2007 19:19:10 (77%)
ik stop alles (gegevens per sensor) in een array (2 dimensionaal) en dan plot ik de gehele array naar een mchart (is standaard component in visual basic)
Werkt nog niet helemaal goed (begrijp me goed, ik ben geen programmeur!): ik moet de grote van de array aangeven, ik neem nu elke 15 minuten een monster, das 4 ,maal in het uur, dus 96 waarden om mijn array te vullen, je moet bij een array de grote van dit ding aangeven. das niet handig, want bij 97 waardes crasht ie.
moet ik nog iets op verzinnen
en nee, de code geef ik niet vrij
Op 16 juli 2007 19:19:48 schreef Jeroen Boere:
en nee, de code geef ik niet vrij
Ahh flauw tis maar hobby
Wat geeft het nou voor voldoening om andersmans code te gebruiken of een schema domweg te copieren? Ga zelf op onderzoek probeer ermee te werken, bedenk zo zelf applicaties die je kan maken.
Ik snap echt niet dat er zoveel mensen zijn die op dit forum naar schema's (of brokken code) vragen...
@jeroen: Jij zoekt de ReDim statement.
code:
Dim sStringArray() As String
Sub Form1_Load()
ReDim Preserve sStringArray(1 To 10)
End Sub
Ik maak m'n grafiekjes met gnuplot:
Als iemand belangstelling heeft, plot ik hier even de (script)code...
Op 16 juli 2007 20:03:24 schreef ZX6RR:
Ik snap echt niet dat er zoveel mensen zijn die op dit forum naar schema's (of brokken code) vragen...
Mwoh, ik in sommige gevallen toch wel (hoewel misschien hier niet van toepassing). Je kunt tenslotte een hoop leren van hoe een ander iets opgelost heeft. Natuurlijk moet het dan niet blijven bij klakkeloos kopieerwerk, maar inzicht verkrijgen door het analyseren van andermans werk lijkt me op zich geen slechte zaak.
Moderator
Een beetje hobbyen is niks mis mee, maar ik hoef ook niet iedere keer het wiel opnieuw uit te vinden
Op 16 juli 2007 19:47:17 schreef bbob1987:
[...]
Ahh flauw
nee, wil ik niet. Er zitten nu nog fouten in, en ik wil niet dat iemand het fout leert.
@ xantus: dankje, dat isum inderdaad die zocht ik
Klopt hoor. Je leert de materie vaak het gemakkelijkste door voorbeelden of bepaalde onderwerpen na te bouwen van anderen. Maar het valt mij op dat er vaak gevraagd wordt naar complete schema's en code... wat in veel gevallen gewoon neekomt op doodsimpel 1 op 1 copieren...
Special Member
ik heb ook weer een (simpel) projectje te showen:

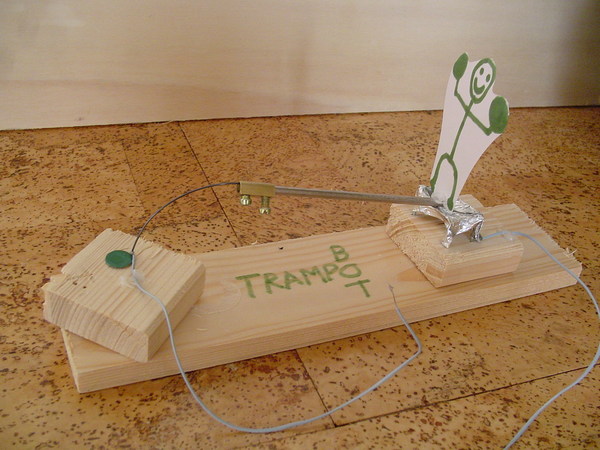

een robotje dat trampolinespringt!
't is gebaseerd op een mechanische oscilator rondom een stukje NiTi metaal. (Mucle wire, nitinoldraad, geheugenmetaal, whatever you call it)
heb ook nog een filmpje, maar dat wil het uploadarchief niet in...
dan zet ik 't op mijn homepage:
www.home.deds.nl/~elektronica/MOV02518.MPG
(mocht de link niet meer werken, dan heb ik een pagina gemaakt over trampobot en staat het fimpje daarbij.)
't is maar 11 seconden film, dus ook geschikt voor hen met een traag draadloos netwerk
het robotje springt 3x in die 11 seconden (en nog een paar keer half)
als het NiTi koud is is het buigzaam. het mannetje staat op de trampoline (van aluminiumfolie) en er gaat stroom lopen door het NiTi draad. Het NiTi word warm en wil naar zijn oorsprongkelijke formaat: een recht staafje. Het mannetje word dus opgetilt en het contact verbroken, het NiTi koelt af, mannetje zakt weer op zijn plaats en het proces begint opnieuw.
De boel draait op 3,3V, en vraagt dan telkens voor een sprong een piekje van zo'n 2,5A. met minder dan 10W aan energieverbruik een erg zuinig robotje (ja ik weet dat van die 8.25W er zowat 8W als nutteloze warmte verloren gaat en er maar heel weinig voor de beweging gebruikt word)
Moderator
Idd, echt een grappig project Lucky Luke..
Heel cool!
kan je het afgezien van deze mechanische manier, een beetje besturen? hoever hij terug buigt ofso?
Hoeveel weegt het staafje en het mannetje ongeveer?
madthijs
Een echte relaxatieoscillator. letterlijk en figuurlijk.
Geniaal classroom experiment, die trampobot!
Volgens mij kun je mensen er uren over laten nadenken voor ze doorhebben hoe dat ding werkt, zeker als ze onbekend zijn met dit soort metalen
Dit topic is gesloten
