Vier dagen al geen nieuwe onderdeeltjes meer, dan laat ik een nieuwe aanwinst zien :P.

Niet helemaal een "wat is dit onderdeel" aangezien het zichzelf direct prijsgeeft als een gelijkrichtbuis,
maar ik vraag me toch af waar het ding in gezeten heeft.(Vooral vanwege het formaat)

De buis is 47cm lang en 15,5cm breed. De onderkant wordt aangesloten dmv een E27 voet en de bovenkant door een klemverbinding.
Opdruk op voorkant is haast niet meer te lezen (vu-304 / vl-304).

http://i774.photobucket.com/albums/yy24/theleadprogrammer/th_DSCF0330.jpg

http://i774.photobucket.com/albums/yy24/theleadprogrammer/th_DSCF0329.jpg

My software doesn,t have any bugs, it just creates random features..... | www.watismijnip.org |

Gelijkrichter op schepen (1 keer tegen gekomen) en voor kleine industriele DC motoren. Hier ken ik ze tenminste van. Kan voor lage maar ook voor Hoge DC spanning zijn, de naam zegt mij verder niets.

Probeer het anders eens op www.gloeidraad.nl

[Bericht gewijzigd door Dominic op 30 maart 2010 19:36:44 (36%)

Ik heb hier een Nordmende TO368 Scope.

Weet iemand hoe zo'n ding werkt?

Ik wil er graag het amperage & voltage van een zonnecel mee meten.
http://pbogaard.nl/circuitsonline/DSC00022.JPG

[Bericht gewijzigd door Henry S. op 30 maart 2010 20:13:15 (3%)

Dan heb je helaas het verkeerde meetinstrument te pakken.
Het kán natuurlijk wel, maar een gewone multimeter gaat je toch echt verder helpen daarbij.

Ik weet wel hoe die werkt, bijna elk lid hier zal wel weten hoe een analoge scope werkt.
Leuk ding trouwens, dat zal zeker nog wel nuttig blijken als je projecten hebt met niet-constante signalen.

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

Mijn multimeter bevindt zich ergens in Gambia.

Maar hoe werkt hij? Ik heb er geen handleiding of kabels bij.

Houden die handel!, dat is nog een van de degelijkste scopes van Nordmende van die tijd.

de scope is van rond 1970.

[Bericht gewijzigd door Luckyboy op 30 maart 2010 20:12:30 (15%)

Henry S.

Moderator

Verkeerd topic Crocopep, je weet wat het is.

Zie http://www.circuitsonline.net/forum/section/22

En lees http://www.circuitsonline.net/forum/faq#afbeeldingen nog even.

[Bericht gewijzigd door Henry S. op 30 maart 2010 20:13:32 (27%)

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Hm, er staat op Fuse, T630mA, 250 V.
Maar het ziet er uit als een elco (bus).
Nou weet ik wat een zekering is, maar dit type zit vastgesoldeerd op de print en is dus niet echt makkelijk te vervangen.
Er zitten er trouwens een hele zwik op.

Kan het zijn dat dit een soort automtatische zekering is die stopt met geleiden zodra er meer dan de genoemde stroom loopt (en wellicht weer gaat geleiden als die onder die waarde komt)?

Just find out what you like and let it kill you
bjokal

Golden Member

Hoe groot is die zekering?

het zou een TR5 zekering kunnen zijn.

"Of all the things I've lost I miss my mind the most"

Heeft inderdaad deze afmetingen.
Maar is het dan wat ik vermoedde of is het toch een "gewone" zekering.

Just find out what you like and let it kill you
Henry S.

Moderator

Is een gewone printzekering.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Dus geen 'magische' zelfherstellende. Jammer, maar ik was er al bang voor.

Bedankt iedereen.

Just find out what you like and let it kill you

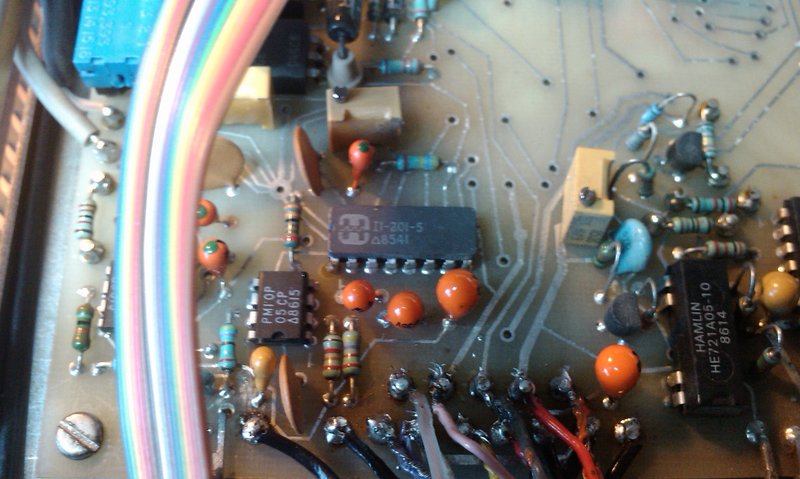

Het gaat om het middelste IC met opschrift 8541.
Ik weet dat ik het logo al eerder gezien heb maar kan me niet inbeelden waar (National? Fairchild?)

Het IC zit in een toestel dat ik aan het repareren ben met YIG oscillator.

Kan het IC een PLL zijn? Om de residuele FM van de YIG tegen te gaan? uitgangsignaal staat namelijk erg te zweven over ettelijke MHzen.

http://www.uploadarchief.net/files/download/resized/onbekende_ic.jpg

Edit: foto vergeten

[Bericht gewijzigd door Devil103 op 6 april 2010 17:43:55 (20%)

DOA, NLA,... Ain't war hell?

http://cs.utsource.com/goods_files/pdf/17/177789_INTERSIL_HI1-0201-5.p…

The HI-200/883 is a monolithic device comprising two independently selectable SPST switchers which feature fast switching speeds.

8541 is de productie datum.

E/ Een echte datasheet ingevoegd.

[Bericht gewijzigd door VanDee op 6 april 2010 18:19:07 (21%)

I'm not a complete idiot -- Some parts are just missing.

Bedankt! Kan ik weer even mee verder. Nu op zoek waarom het stabilisatiecircuit niet werkt :P

guidob

Overleden

Zit een PM2527 van binnen te bekijken en kom daar vooral jaren 70 meuk tegen (74xx logic, 741 opamps etc). Dezelfde opbouw als ander philips spul met die modules.

Maar kom ook 2 keer een OQ051 tegen en vroeg me af wat dat is. 16 pens ic. 1 maal als saai zwart plastic ic en 1 maal keramisch met een behoorlijke koeling.

maartenbakker

Special Member

Dan lijkt het me sterk dat er op allebei hetzelfde nummer staat.

Typenummers beginnende met O staan bij Philips (sinds de invoering van de A voor germanium en de B voor silicium enz) voor protoseries, custom- en geselecteerde halfgeleiders en hybrides. Je ziet bijvoorbeeld vaak OF voor diodes en ON voor transistoren. OM en OQ inderdaad voor IC's of hybrides. Er zal wel een systeem achter zitten maar verder ken ik dat niet.

[Bericht gewijzigd door maartenbakker op 7 april 2010 01:51:38 (29%)

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Ik zat de onderdelen van een oude PCI TV-kaart te halen en naast wat mooie kristallen, condensators en wat ander grut kwam ik het volgende diode-achtige onderdeel tegen:

Groot plaatje van onbekend onderdeel
(De printheader is ter referentie)

Het onderdeel heeft geen opschrift, maar droeg op de print de naam 'VR1'. Het is geen zener, die werden aangeduid met 'ZD'. Het gedeelte op de print waar ik het tegenkwam leek op een schakelende voeding, gezien een SMD FETje, een kleine trafo en wat gelijkrichtdiodes.

Zelf dacht ik (vanwege 'VR1') aan een varistor, maar die hebben toch een keramische behuizing?

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag
free_electron

Silicon Member

surge arrester. smijt maar weg.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Kennelijk een soort van zener-achtige diode met een erg hoge zenerspanning?

Transient suppression diode - A type of zener diode called an avalanche diode or suppression diode will limit voltage spikes. These components provide the best limiting action of protective components, but have a lower current capability.

A unique type of transient diode (transzorb or transil) contains reversed paired avalanche diodes for bi-polar operation. Another type is paired in series with a diode to provide low capacitance[10] as required in communication circuits.

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

't opschrift "23 4 ?" kan ik ook niks mee, maar iemand anders misschien wel.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
Henry S.

Moderator

Op 7 april 2010 17:49:07 schreef free_electron:
surge arrester. smijt maar weg.

Ja, dat is iets wat je 10 jaar later weer tegenkomt...

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
free_electron

Silicon Member

Op 7 april 2010 20:11:30 schreef mr.stijntje:
Kennelijk een soort van zener-achtige diode met een erg hoge zenerspanning?

[...][...]

nope. is een ontladingsbuisje. zit in zowaet elke radio en tv tuner om piekspanningen op de antenne op te vreten.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

http://i44.tinypic.com/2ptqj6d.jpg

Komen van een moederbord (oude PIII dacht ik).

Ik kan geen datasheets er van vinden.

Als ik een gokje mag doen, is de hc14 een "High-Speed CMOS Logic 10- to 4-Line Priority Encoder"

To the data sheets!
