Op 7 juli 2010 14:31:43 schreef rew:
[afbeelding]
Zou ie het nog doen?

Nope. Van die printbaantjes liepen dunne draadjes naar je chip toe. Die heb jij doorgekrast.

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

Klopt! laat dat nu juist het doel van deze oefening zijn geweest: De chip was al kapot, we willen hem afgesloten hebben van de flash chip zodat we die kunnen uitlezen..... :-)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Ik heb de datasheets er bij gepakt. De MC14538 heeft pin 15 VSS, terwijl de HEF4538 op pin 15 iets van flipflop B heeft..... (pin 1 hetzelfde verhaal?)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
fred101

Golden Member

http://www.hamforum.nl/download/file.php?id=754&mode=view
Koperen plaatje met:
Filter unit 421
ref 10e/16166
serienr begint met AAT

Ooit gekregen. De spoel/varco's samen vormen een resonatiekring rond de 100MHz. Het lijkt op iets wat in een openlijn zat of misschien achter twee anodes.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
maartenbakker

Special Member

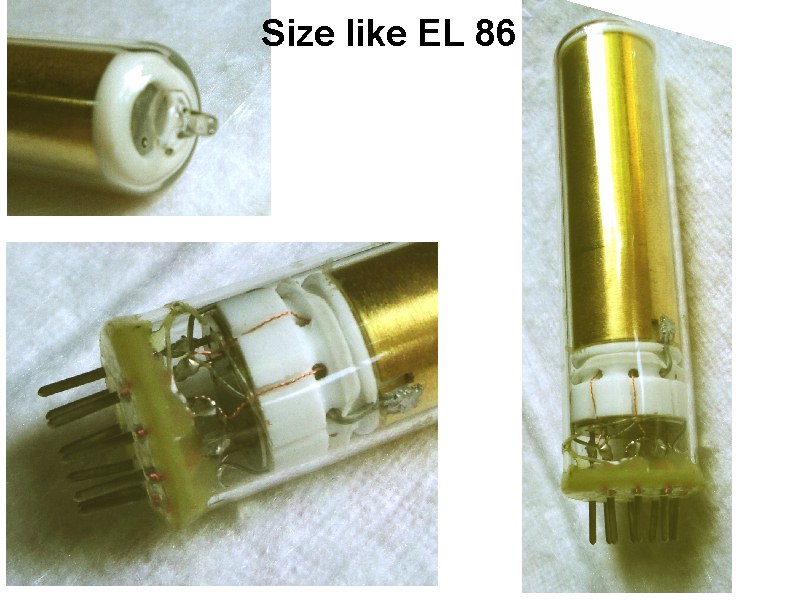

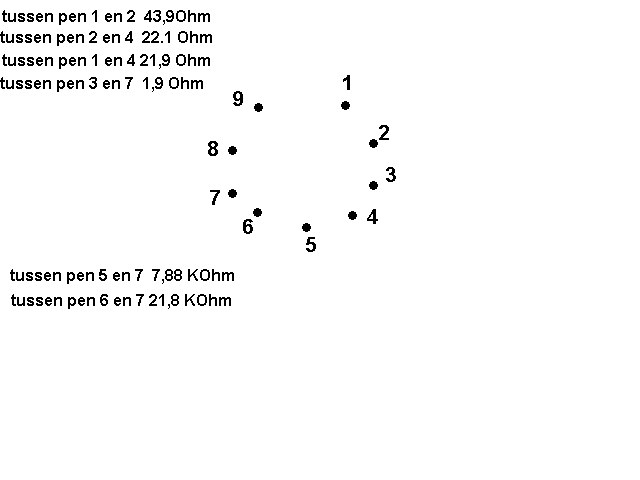

Hier nog een leuke (niet mijn buis). Geen idee wat het kan zijn, maar wel wat meetwaardes erbij.
http://www.robuust.nl/~maarten/forum/vreemde%20buis%20(1).jpg
http://www.robuust.nl/~maarten/forum/vreemde%20buis%20(2).jpg

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Tidak Ada

Golden Member

Zieter op het oog uit als een corona stabilisator.
Die worden gebruikt om hoogspanning te stabiliseren (Spanningsdeler over beeldbuizen, photocopiers, e.d.)

Ik denk echter dat het een spoel/afgestemde kring is, met aftakkingen, gezien de gemeten weerstanden.

Schijn eens met een UV lampje op het voetje of is dat epoxyljm?

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Op 12 juli 2010 11:19:58 schreef Tidak Ada:
Schijn eens met een UV lampje op het voetje of is dat epoxyljm?

En dan? Wat wil je wel/niet zien? Wat zou er kunnen gebeuren? Wat gebeurt er niet als het epoxylijm is?

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
maartenbakker

Special Member

Ik gok dat het zal oplichten als het een bepaalde glassoort is.

Ik bezit deze buis niet, de eigenaar heeft een paar van deze buizen liggen (mocht iemand interesse hebben, bijvoorbeeld Tidak Ada voor zijn verzameling, dan is dat ook te vragen) en stelde de vraag op het NFOR. Ik was ook wel erg nieuwsgierig, dus vandaar dat ik de vraag op mijn beurt hier stel.

De vraag UV-licht/epoxy heb ik doorgespeeld.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Tidak Ada

Golden Member

Het lijkt op vaselineglas. Dat werd vroeger wel vaker gebruikt om afdichtingen in buizen te maken. Het was een soort voorloper van Pyrexglas, m.b.t. thermische eigenschappen.
Het zou er op kunnen duiden dat het de buis heet wordt. Dat doet dan weer denken aan een stroomstabilisator.

Misschien is het interessant om de zelfinductie te meten. Daarmee zou je in het laatste geval een spoel kunnen uitsluiten.

@ maartenbakker: Ik houd me graag aanbevolen. ;-)

edit:

Ik ga toch meer naar lijm neigen, gezien de sporen hoger in de "buis", juist onder het "spoellichaam". Dat lijkt bovendien ook meer op plastic dan op keramiek, wat dan weer de gedachte van iets heets teniet doet.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

ik heb ook een onderdeel waar ik niet van weet hoe het heet. het is een stekker wat om een stappenmotor is. ik krijg me stappenmotor dirivers binnen kort binnen maar moet hem wel kunnen aansluiten. hier onder een foto.

http://www.bakkie-lan.nl/roys-junk/2010-07-11%2015.38.56.jpg
http://www.bakkie-lan.nl/roys-junk/2010-07-11%2015.39.09.jpg

Vele malen voorbij gekomen in diverse topics: weer een variant op de JST connector, nu alleen de oneven pinnen gebruikt.

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.
Tidak Ada

Golden Member

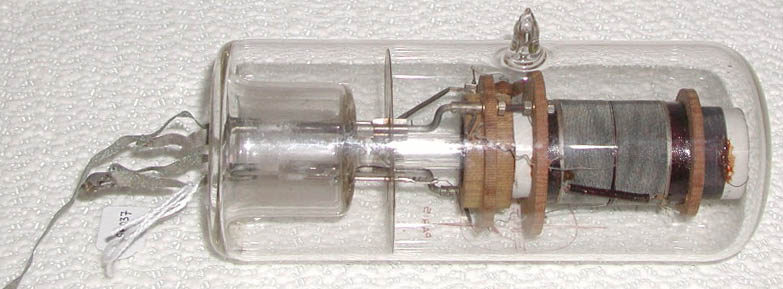

Misschien geeft dit een hint:

http://www.uploadarchief.net/files/download/resized/my_coil-2.jpg

Foto: ©Giorgio Basile (BE)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Ik heb al een helle tijd dit chipje op de plank leggen maar heb geen idee waar hij voor is. Iemand een idee?

fotootje
http://www.electronicavantinus.nl/images/stories/snc01118.jpg

www.tinuselectronics.nl Because DIY Electronics Matters!!!!
Tidak Ada

Golden Member

Dat typenummer met die C (C20104) Doet mij denken aan Oost Duitsland.
Ik heb vorig jaar een D/A converter gekocht met een dergelijk nummer Zoiets als C560. Heb wel data gekregen, maar weet nog steeds het merk niet (Misschien in het Stasi Archiv >:) ).
Als jij iets vind, hoor ik het graag...

Edit:
Staat er ook info op de onderzijde? (Logo of zo)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
fred101

Golden Member

Tegen het licht houden en dan kijken waar de pootjes heen gaan, daarna met een multimeter bepalen wat de gloei aansluitingen zijn, toch ? of werkt dat tegenwoordig niet meer bij die kunstof dubbel octal pentodes :-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Wat voor behuizing zit het chipje in? Als je de naam niet weet, zijn wat afmetingen ook prima.

Zo goed als het vroeger was, is het nooit geweest.
maartenbakker

Special Member

Doet me niet direct aan Oost-Duitsland denken, dan moet er ook nog een suffix achter staan, en het nummer is doorgaans korter. De opdruk en datumcode doet me wat aan Philips denken, maar ook dan klopt het geheel niet helemaal.

@Tidak: ik ga nog even achter die buis aan, en heb je een foto'tje van die D/A converter inclusief eventuele logo's?

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Tidak Ada

Golden Member

Maarten, er is mail voor je

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

C doet mij denken aan transistors, meestal laten ze de B of 2S weg.

maartenbakker

Special Member

@Tidak: Jouw IC is gezien het logo op de foto die je me stuurde afkomstig van 'Halbleiterwerk Frankfurt/Oder" oftewel HFO, later ook nog wel bekend als MSF en Megaxess, maar ik heb de overnames en faillisementen even niet meer gevolgd.

@luckyboy: dat klopt, alleen is hier geen sprake van een transistor. NEC liet bij IC's soms de letters µP weg, zodat een Cxxxx of Dxxxx op die manier wel te verklaren kan zijn, maar er is hier ook geen sprake van een IC van NEC. Het blijft nog even verderpuzzelen maar ik hou toch heel voorzichtig Philips in het achterhoofd. Het enige dat ik er online van kon vinden, is dat een aantal online handelshuizen er ook nog een stapel van heeft, maar niet weten wat het is. De behuizing ziet er ook vrij apart uit, meer als van een hybride.

@luckyboy hieronder: klopt, dat is het logo van de foto die ik kreeg. Met wat moeite herken je de letter f er ook nog in.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Dit is het logo van de fabrikant van jouw IC:

Halbleiterwerk Frankfurt/Oder(HFO)

http://www.oldtimeradio.de/Bilder/Logos/Logo-HWF-HFO.gif

[Bericht gewijzigd door Luckyboy op 16 juli 2010 15:46:13 (13%)

Zelf ook nog even gegoogeld maar tot op heden niets gevonden.

  1. staat ook niets op de onderkant.
  2. volgens mij is het een soic 16.
  3. Maten Lxbxh = 12.8 mm x 6.8 mm x 4.5 mm.
www.tinuselectronics.nl Because DIY Electronics Matters!!!!
Robin F.

Golden Member

Als je er eentje wilt opofferen, kan ik hem voor je openmaken en het inwendige fotograferen. Stuur in dat geval even een mailtje :-)

Ook benieuwd wat er in al die chips zit? Kijk op Tiny Transistors!

@Tinus06: Mijn indicatie zegt, afgaande aan de behuizing en dikte, dat het wel eens een pulse transformator kan zijn.
Een voorbeeld van zo'n ding is een UTP trafo in een netwerk kaart.
Er zijn heel veel verschillende types van.

Een andere mogelijkheid is een kleine DC/DC converter, maar daar zitten denk ik te veel pootjes voor aan.

Als het een pulse trafo-tje is zou je de suggestie van Robin F. kunnen volgen er er gewoon eentje open zagen. Je ziet dan ferriet ringetjes erin zitten en wat passief filterspul.

Ander alternatief is met rontgen doorlichten, dan zie je het meteen.
Maar ja dat moet je maar net hebben (ik dus niet).

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.
Robin F.

Golden Member

Een trafo zou inderdaad kunnen, maar 4,5 mm dikte is toch eigenlijk net te dun daarvoor (en sowieso is het totaal wel erg klein). Aan de andere kant is het wel weer erg dik voor alleen een IC...

Ook benieuwd wat er in al die chips zit? Kijk op Tiny Transistors!
