Ik heb een potentiometer met schakelaar die defect is, kent iemand de fabrikant ervan? Het logo heb ik nog nooit eerder gezien.
diameter: 17mm
Dit topic is gesloten
Ik heb een potentiometer met schakelaar die defect is, kent iemand de fabrikant ervan? Het logo heb ik nog nooit eerder gezien.
diameter: 17mm
Ik kan het logo niet helemaal duidelijk zien zo. Staan er nog meer opdrukken op? Uit wat voor apparaat komt het ding?
Het logo is een S, grotere foto.
Potentiometer komt uit een dimmer. Voor de rest zijn er geen extra opschriften.
Heb hier een print van het Philips NatLab. Het is een eurokaart Z80 bordje met een 7805, ROM, RAM, PPI en een ULN2003 om wat uitgangen te schakelen. Zo te zien uit begin jaren '80.
Op de print zit een sticker met "NATLAB - SF-003 Z80 - research purposes only" En op de print staat geetst : CONTROLBOX MXTL - 850923
Iemand enig idee waar dit voor bedoeld geweest is?
Dominic
Ik zou zeggen dat 85 09 23 de (ontwerp) datum is: 23 sept 1985.
Moderator
Op 4 juli 2010 14:00:27 schreef vdbeke:
Ik heb een potentiometer met schakelaar die defect is, kent iemand de fabrikant ervan? Het logo heb ik nog nooit eerder gezien.diameter: 17mm
Ziet er 'made in Japan/China'-achtig uit. Als je al een gelijke kunt vinden dan kan die wel eens duurder dan een hele nieuwe dimmer zijn.
Alleen dat felblauwe plastic is niet typisch Japans. Benieuwd waar de dimmer vandaan komt, ook al zal je dat niet veel verder op weg helpen (nouja, misschien ergens een oude of overgebleven dimmer van hetzelfde merk zien te vinden?)
Op 6 juli 2010 18:28:40 schreef maartenbakker:
Alleen dat felblauwe plastic is niet typisch Japans. Benieuwd waar de dimmer vandaan komt, ook al zal je dat niet veel verder op weg helpen (nouja, misschien ergens een oude of overgebleven dimmer van hetzelfde merk zien te vinden?)
De dimmer is van een leeslamp met zo een halogeenlamp vanboven die tegen het plafond schijnt.
De potentiometer is vervangen door het samenstellen van twee potentiometers. Waaronder van het zelfde onbekende merk met de S en ALPS. Lampje werkt terug goed. Morgen een paar uur op de testbank en dan kan ie terug in gebruik genomen worden.
Op 6 juli 2010 14:14:12 schreef rew:
Ik zou zeggen dat 85 09 23 de (ontwerp) datum is: 23 sept 1985.
Ja zat ik ookal aan te denken. ROMmetje is overigens leeg, volledig gevuld met FFFF. Ding gaat dus uit elkaar tot onderdelen.
Dominic
Ik denk dat het intern-natlab zou kunnen zijn. Ze zullen er daar wel wat mee gekund hebben. En het intern gedocumenteerd. Hoewel formeel de sfeer daar zo was dat er goed gedocumenteerd moest worden, vonden de techneuten dat zoals altijd niet zo nodig en werd er alles aan gedaan om dat te voorkomen. Dus naast dat je waarschijnlijk openbaar niks zult kunnen vinden, zal het er waarschijnlijk gewoon helemaal niet zijn!
Het kan ook gewoon een universeel testbordje geweest zijn. Meervoudig inzetbaar in projecten waar even iets bestuurd moest worden. Foto's van dat soort dingen zijn trouwens wel altijd leuk om naar te kijken (ik denk alleen dat ik er ook weinig extra over kan zeggen, ik ken Philipsproducten goed maar geen natlabspul).
[Bericht gewijzigd door maartenbakker op woensdag 7 juli 2010 11:57:19 (42%)
Zou ie het nog doen?

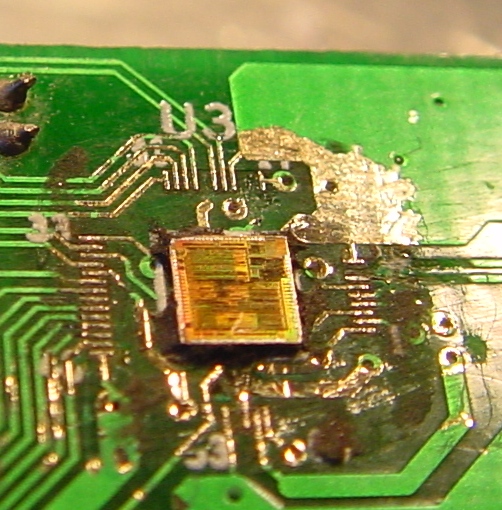

Deze is een beetje buiten de stijl van deze thread. Jullie mogen gokken wat het is/doet. Ik weet het. Maar ik dacht dat jullie het leuk zouden vinden om een naakte chip te zien.
We hebben het zwarte spul heet gemaakt met hetelucht. Daarna wat met een mesje spelen...
[Edit] Het is een USB controller. Onder de zwarte blob links(*) zit een flash chip die normaal in TSOP48 zit, maar nu 21 bonding wires heeft direct naar het printje.....
(*) Ooops. Die heb ik bij deze foto net afgenkipt. Sorry.
Blobje wegge-etst?
Het lijkt mij in elk geval iets digitaals. Geen geheugen. Ik gok op een controller of misschien een FPGA.
[Bericht gewijzigd door maartenbakker op woensdag 7 juli 2010 14:45:42 (75%)
Golden Member
Geen FPGA, die zien er net zo uit als RAM (en zitten bovendien nooit in een blob). Duidelijk een soort digitale controller, soms uit een calculator? Of een LCD-chip? Aan de chip te zien kan het zowat elk type digitaal circuit zijn, met de complexiteit van een modale microcontroller.
Als je dit soort dingen interessant vindt, weet ik trouwens nog wel een leuke site
Het Philips Natuurkundig laboratorium ofwel NatLab is de in Nederland gevestigde researchafdeling van Philips, waar onderzoek gedaan wordt ten behoeve van de productdivisies van de Philips organisatie. Het NatLab bevond zich aanvankelijk in het stadsdeel Strijp in Eindhoven en verhuisde begin jaren zestig naar Waalre. Door gemeentelijke grenscorrecties in 1972 kwam het NatLab weer in Eindhoven te liggen.[1] Rond 1975 werkten circa 2000 mensen bij het NatLab, waarvan circa 600 onderzoekers met een universitaire opleiding. De Philips research tak heeft ook afdelingen in Duitsland, Engeland, USA, India en China. Ongeveer de helft van de Philips research vindt buiten Nederland plaats. Het aantal onderzoekers neemt steeds verder af.
MEER INFO OP WIKIPEDIA
Ik heb een component dat lijkt op een diode want als ik het doormeet met men multiemeter dan heb ik een diffusiespanning van 0.7V Maar als ik in de andere richting meet zou ik O.L moeten krijgen ... maar ik krijg 0.001V ... Dus wat voor component is dit ?
Grtz
Heb je hem los uit het schema? Hoe ziet ie er fysiek uit?
[Bericht gewijzigd door rew op woensdag 7 juli 2010 16:02:54 (31%)
nop hij zit in mn schema ...
het is ter grootte van een gewone diode .. een kant is grijs , de andere bruin ..
De multimeter stuurt er ongeveer een mA doorheen, en de ene kant op ontstaat er dan 700mV aan spanning, de andere kant op ongeveer 1mV.
Dat komt overeen met ongeveer 1 ohm. (tussen de 0 en de 3). Zo'n goede diode is lastig te maken denk ik, ook al zou z'n doorslag (zener) spanning 0.7V zijn.
Golden Member
@Dominic
Dit lijkt wel heel sterk op een oud elektuur ontwerp.
Ziet er in elk geval vrij universeel inzetbaar uit. Je zou het ding ook intact kunnen laten als je zelf nog wel eens met een Z80 werkt; dan heb je een handig ontwikkelbordje.
Raar dat dat eprommetje leeg is. Die sticker die er op zit is 1) ter labeling van de software die er in zit en 2) om het UV licht er uit te houden, zodat de software meer dan 20 jaar blijft zitten....
Ik zou vermoeden dat je de software nog kan recoveren. Je gaat alle cellen naar 0 programmeren, maar dat moet met een algorithme dat extern wordt geimplementeerd. Als het programmeren naar nul sneller gaat dan op andere cellen, heb je in ieder geval een cel gevonden die hogere kans heeft om 0 geweest te zijn....
[edit] 2k ram, 2k rom. Klein hoor!
Een klein vraagje, ik ben men rek met IC's aan het opruimen en alles aan het sorteren.
Nu heb ik een MC14538 tegen gekomen, dit staat er in de datasheet:
"Pin-for-pin Compatible with MC14528B and CD4528B (CD4098)
Alleen word er geen woord gerept over de CD4538 waarmee hij volgens mij ook compatibel mee moet zijn.
Klopt dit inderdaad?
MC is een Motorola aanduiding. Laat de 1 weg, dan kan je op HEF, CD enz hetzelfde type vinden, dus 4538.
Groetjes Hans.
