Na (dacht ik) zo'n 2 weken bezig te zijn geweest met het tot mij nemen van alle elektronica wetten leek het mij wel eens tijd om een wat te realiseren. Dus bij deze..
Het is niet heel spannend ofzo maar ik was erg 'trots' toen mijn PIC programmer (http://www.circuitsonline.net/circuits/view/111) in 1 keer werkte:
Nu maar eens bedenken wat ik nu met die PIC ga doen
Jasper
Edit: Witbalans beetje fout ingesteld dus de foto ziet er een beetje 'dood' uit
Golden Member
Ziet er werkend uit ..
inventieve toepassing van lego trouwens.
In welke taal programmeer/ ga je programmeren .. ? In de Picbasic cursus komen namelijk genoeg voorbeelden langs om later ook zelf dingen te bedenken.
Zeg, kun je zo'n PIC eigenlijk ook programmeren in
ASSEMBLER/ C zoals je 'n 8051 programmeerd?
@help
Zolang denk ik Assembler. Is 1 van de weinig nog wel redelijk gebruikte talen waar ik iig nog nooit aan gesnuffeld heb
@Scheef
Dacht het wel
Scheef schaap, asm is de basis voor PICs, alle andere talen voor PIC compileren gewoon tot ASM.
En ja, er zijn ook een aantal C varianten voor PIC.
Maar genoeg off-topic nu
-Toine
@Jasper91 & Scheef_Schaap:
Onderstaande link zal jullie een heel end op weg helpen.
In deze tutorial word gebruik gemaakt van de PIC16F84, maar die is vrij obsolete. De PIC16F628(A) is pin compatible, is dus prima te gebruiken al vervanger.
Laatste off-topic:
@Jeroen
Die heb ik gebruikt om dit te maken
Ik ben momenteel ook bezig met een projectje, het duurt lang maar dat komt omdat ik een duiklamp aan het maken ben, elektronica?
Die zit erin hoor
ik heb een spannings deler gemaakt met pic die de rc tijd meet en zo kan ik aan de hand van een ledje zien hoe vol mijn accu is.
Ook wil ik een picje in mijn accu tank doen zodat ik dat kan loggen en op de pc een grafiek uit kan tekenen...
Morgen ga ik testen of hij wachterdicht is en als hij dat is dan zal hij snel af zijn.
De lampenkop heb ik zelf gedraaid en de lamp die erin zit is een 24Watt HID lamp
Verder een 12V 9 Amp accu
Op mijn website staat een verslag met foto's hij is nog niet klaar en daarom is het nog niet zichtbaar op mijn website.
Als morgen blijkt dat hij waterdicht is en als alle elektronica erin zit al ik er wat foto's van maken.

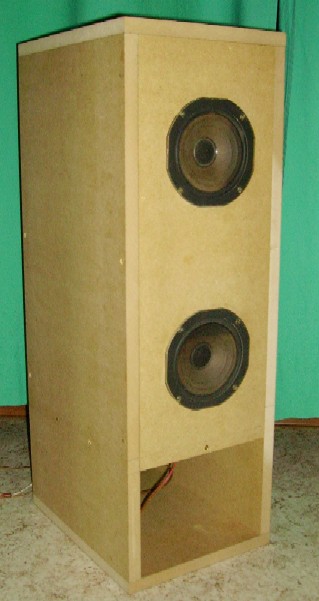

Hier is mijn zelfgemaakte boks
De versterker is nog niet helemaal in orde maar deat komt nog wel.
Vandaag de doopduik gehad, hij is waterdicht!
Hij is op 22.2 meter geweest en er zit geen druppel water in.
ik zal me best doen om morgen de schakeling af te hebben en foto's online te zetten, misschien kan ik dinsdag avond bij het zwemmen ook foto's maken dat hij aan staat.
Mvg Lithium
Verplaatst vanuit het 3d kybus topic
Op 14 januari 2008 21:12:41 schreef ~Galaxy:
Kan ik je nog overhalen om aan een 8x8x8 te beginnen ??
Dan lopen we synchroon, en zijn de belangen helemaal verstrengeld..
Ik was vorig jaar ook aan een 8x8x8 cube begonnen, en laatst weer opgepakt. Ik heb al wat fototjes.
640 leds (512 gaan er in een cube, dus ik heb reserve). Begin maar met ontdoen van de houders.
Uitlijnen van rijen met wat handige hulp
De rijen voor 1 verdieping
Uitlijnen van kolommen
De complete verdieping
Op dit moment besefte ik dat als ik er hier 8 van opstapel, dat ik de middelste leds nooit van z'n leven nog kan zien. Terug naar de tekentafel dus. Of in mijn geval, voor de eerste keer naar de tekentafel.
Ik heb in 3ds max een cube gemaakt van bolletjes, met variabele diameter. Door de diameter te varieren kram ik er uit dat de afstand van de leds ongeveer 6 keer de grootte van de led moest zijn. De leds moeten dus 4x zover van elkaar als dat ze nu zijn. Alweer bied lego de uitkomst:
Toch maar een pgrade naar Lego Grid 2.0, en al een beginnetje van een print te zien met 10x ULN2003
Pfew, 2 dagen (niet fulltime) bezig geweest voor 1 verdieping. Ik ben benieuwd of ik het volhou.
[Bericht gewijzigd door Sine op maandag 17 maart 2008 23:28:25 (2%)
Mijn lamp is waterdicht en hij is af.
Er komt nog een filmpje van als de lamp opstart.
Er zit een klein schakelingetje in.
Met een magneetje en reed contact zet ik de schakeling aan en een fet in geleiding.
De lamp gaat aan en de pic die erin zit loopt een programma van 30 sec. af, het rgb ledje maakt alle kleuren die hij kan tot de 30 sec voorbei zijn.
Dan kan ik aflezen hoe vol de lamp is.
Groen = Vol
Oranje = half vol
Rood = leeg
Rood knipperend = lamp uitzetten kan elk moment uitvallen
Blauw knipperend = lamp valt uit
van dat ga ik nog een filmpje maken maar hier alvast 3 foto's van de lamp.
http://www.elektrotechnicus.nl/images/stories/00002.jpg
http://www.elektrotechnicus.nl/images/stories/00003.jpg
http://www.elektrotechnicus.nl/images/stories/00004.jpg
Er zit een 24 watt HID lamp in met ballast, dat is te vergeleiken met een 90 watt halogeen lampje
Bovenwater kan ik mijn hele traat verlichten (100M) ga het vanavond in het zwembad uitproberen.
Moderator
@Lithium: zou je je foto's wat willen verkleinen?
mod edit. Offtopic, dat doe je maar via mail.
[Bericht gewijzigd door klein is fijn op woensdag 19 maart 2008 15:24:27 (75%)
tja, binnen kant is saai
het enigste wat ik heb is een printje met een paar elektronica componenten. zal vanmiddag even kijken of ik er een foto van kan maken.
Op 19 maart 2008 16:15:32 schreef Lithium:
tja, binnen kant is saai
het enigste wat ik heb is een printje met een paar elektronica componenten. zal vanmiddag even kijken of ik er een foto van kan maken.
Je foto's zijn nog steeds niet verkleint.
Van mijn kant een projectje wat zowaar een behuizing heeft gekregen . Jawel, de PIC programmer met externe voeding van de site. Wilde dit eigenlijk niet aan jullie voorbij laten gaan. Zit namelijk een verhaal achter.
Degene die het topic kent, weet dat ik bijna zeker was dat de PIC kapot was. Niet het geval dus . Wat had ik namelijk vergeten? De verbinding tussen de torren en de zener/weerstand/pic voor de programmeerspanning... Geen wonder datie niet programmeerde
Nu dan, de foto's:
Ingebouwd in een halfschaal doosje van Dick, met de IC voet in de bovenkant. Wel op gaatjesprint omdat ik het snel af wilde hebben... Toch nog lang geduurd Externe voeding met banaanconnectoren. Programeerledje in de IC voet, had geen ledhoudertjes meer, je kijkt er over het algemeen toch niet naar... Je ziet trouwens ook nog de resten van den layout die ik op de print had geplakt.
Pas je wel op dat je de plus en min niet omdraait?
Maar verder ziet het er wel aardig uit..
[Bericht gewijzigd door Technojunk op woensdag 19 maart 2008 18:51:38 (29%)
Op 19 maart 2008 18:50:06 schreef Technojunk:
Pas je wel op dat je de plus en min niet omdraait?
Een diode antiparallel over de voedingskabels in de programmer, of in serie met de plus-kabel als je de spanningsval kunt hebben, doet wonderen!
Ik ben meer van het dubbelcheck type (zie je terug in vorige post ) maar toch een goed ID. Ik zet eventjes een brugcelletje er in, kan ik hem op beide manieren goed aansluiten

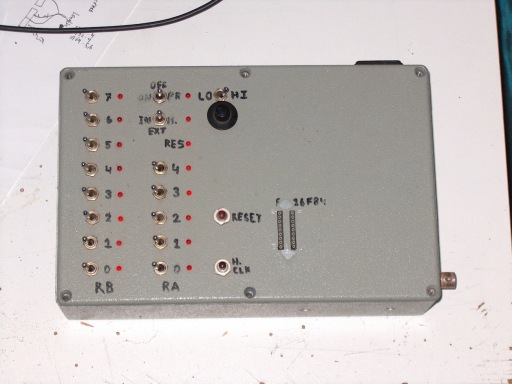

Hoog tijd dus om mijn pic-programmer-debugger te tonen

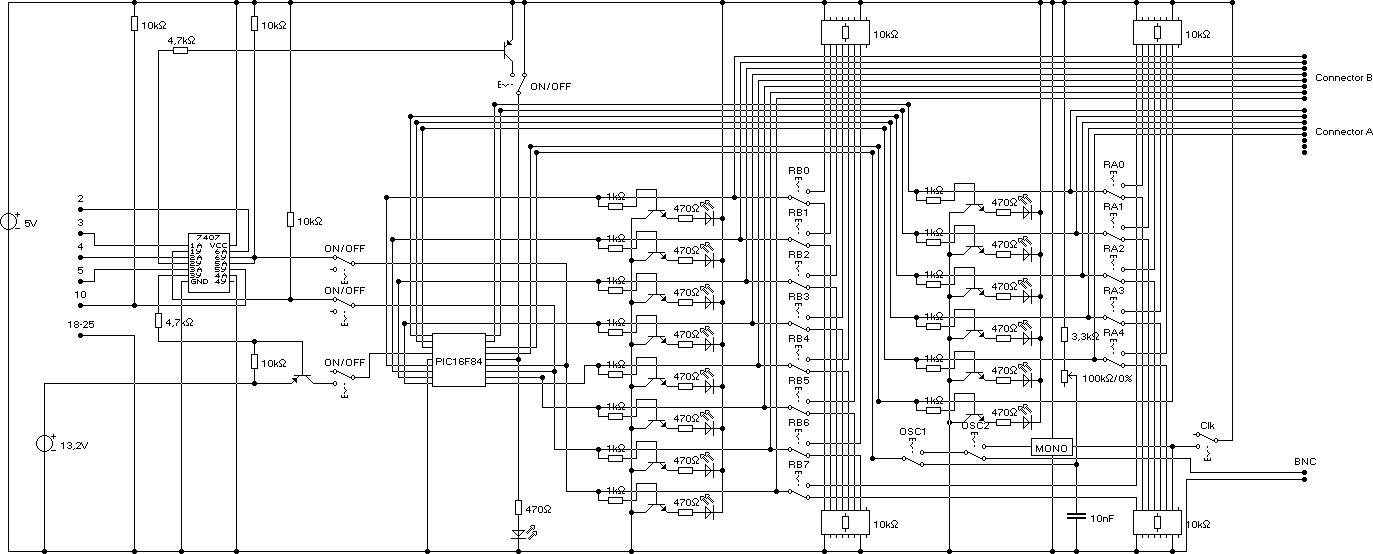

Eerste schema stamt uit november 1998 (ja, bijna 10 jaar geleden) en heb ik pas getekend na het bouwen.
De enige 555 die 1MHz aan kon, tegen de gegevens van de datasheet in, is die van Philips. Ik heb andere merken geprobeert, maar die volgen netjes de datasheet

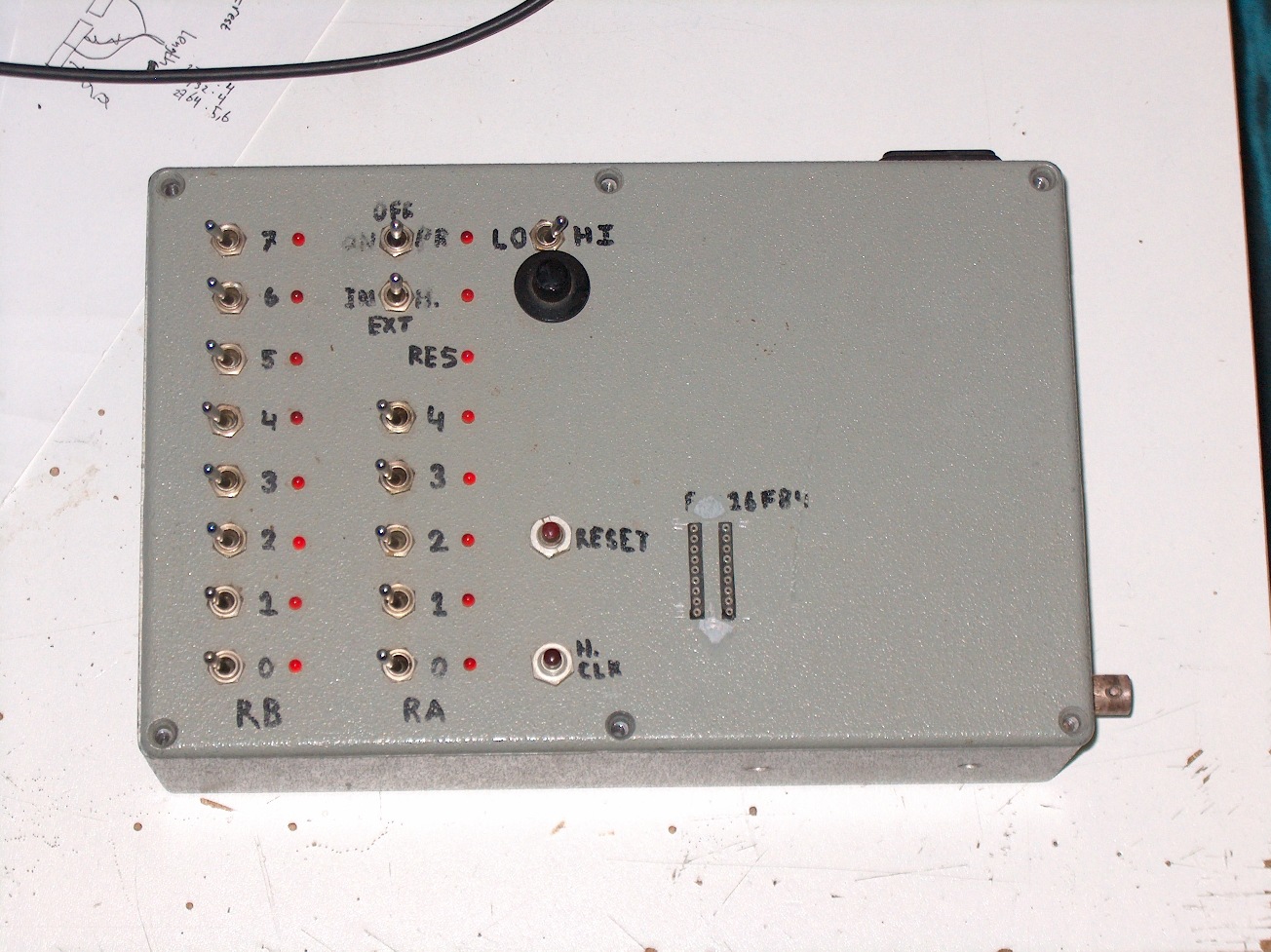

De hele kist (let niet op de slijtage rond de ic-voet)
Rechts is de externe clock te zien als BNC.

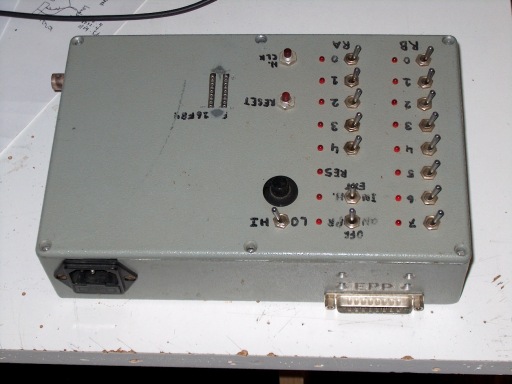

Programmeer en voedings connectoren

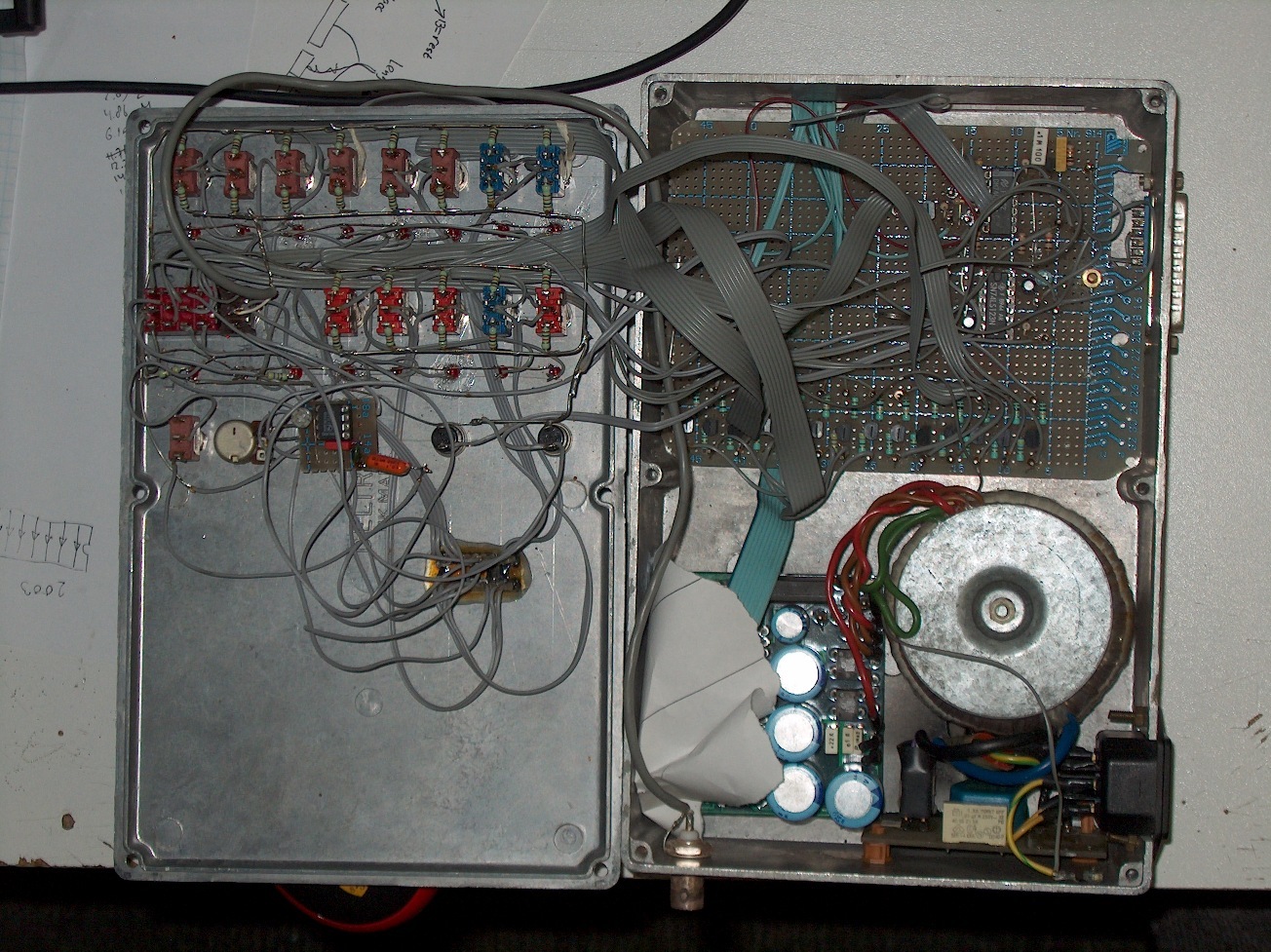

De lurfen en kladden. 100% uit gerecyclede onderdelen.
Veel gebruik gemaakt van draden van oude flat-cables. De oscillator is te zien als zwevend printje op de deksel, met de tweede condensator met 1 pootje in de print gesoldeert voor de bereikschakelaar (was later bijgebouwd).
Ik had laatst wat ruzie met de voeding (gejatte module trouwens) en daarbij de plastic spacers van de eindtorren kwijtgeraakt. Vandaar het papier. Er zit nog steeds ergens een los contactje in de voeding want als ik het geheel stoot dan reset hij.

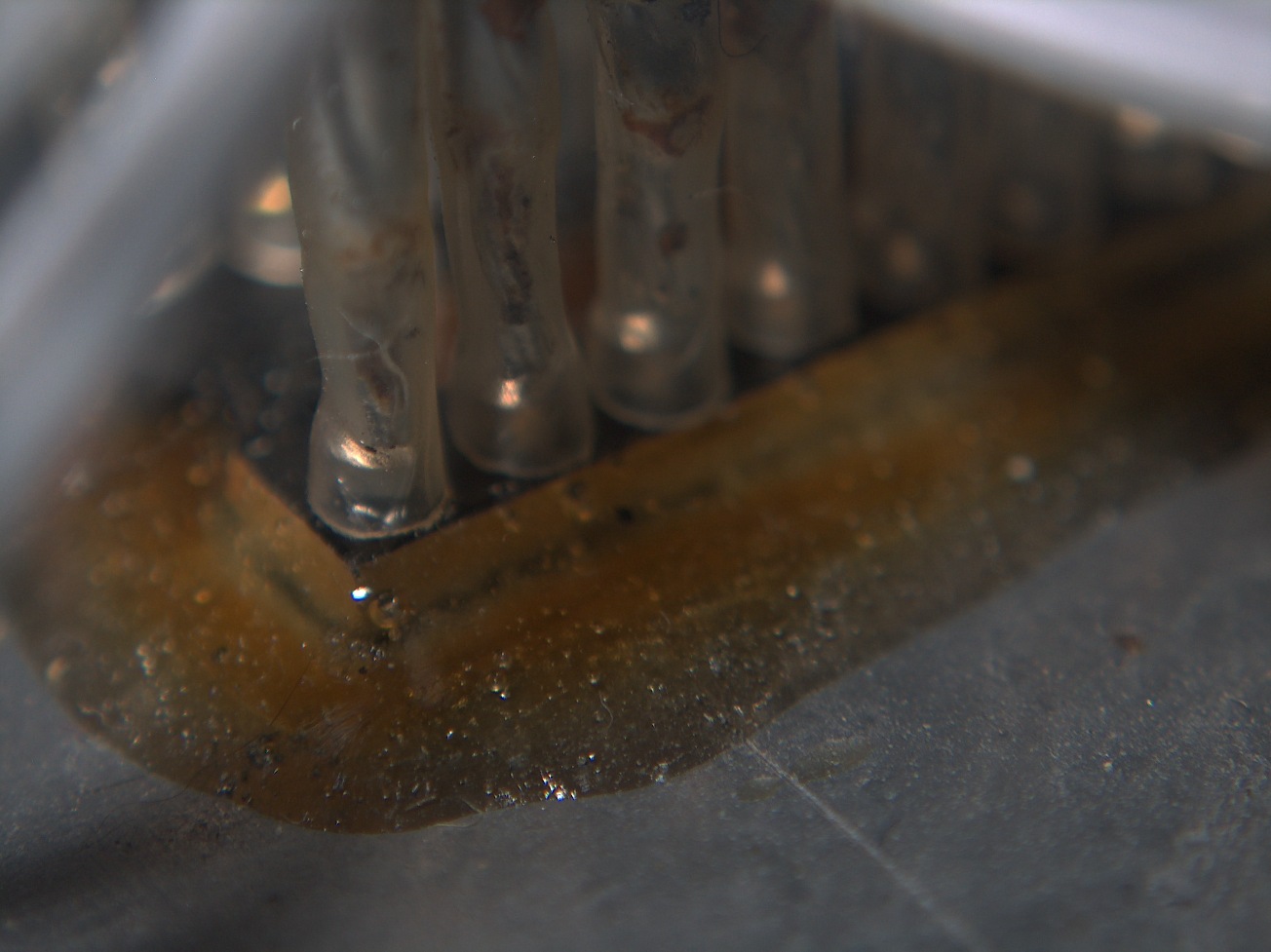

Close-up van het precisie voetje met tweecomponentenlijm en krimp
