Voltcraft DSO-220 USB
2 kanaals oscilloscoop voor op je PC
Prima apparaat, heeft me al heel wat kopbrekens bespaard.
De save functie is ook fantastisch omdat je dan later het resultaat nog kunt analyseren.
Alleen is de gebruikersinterface niet super.
Silicon Member
een top over die probes : ( en niet alleen de probes van trektopnix, maar ook andere fabrikaten )
ik zie veel mensen een probe vastprikken in een via of een open eilandje. het ganse gewicht van de probe komt dan op dat kleine tipje te staan.
zeeeeer slecht idee. de 'naald' is vrij kort en zit intern gepuntlast aan een 9meg weerstand ( keramisch ding van zo een 12 millimeter lang ) wat veel gebeurt is dat het kleine beetje plastic rond de naald barst. met als gevolg : de keramsiche weerstand barst mee .... doe dat dus NOOIT !
Ok, je hebt gelijk, dat gebeurt vaak. Maar vertel dan ook eens hoe je dan wel goed op een via moet meten, zonder het gewicht van de probe op de punt te zetten...
[Bericht gewijzigd door Jochem op woensdag 15 oktober 2008 07:58:09 (37%)
Op 15 oktober 2008 00:03:07 schreef hadv:
Voltcraft DSO-220 USB
2 kanaals oscilloscoop voor op je PC
Prima apparaat, heeft me al heel wat kopbrekens bespaard.
De save functie is ook fantastisch omdat je dan later het resultaat nog kunt analyseren.
Alleen is de gebruikersinterface niet super.
Ik werk van achter naar voor. Eerst een functie generator nu een scope en straks een voeding.
Nu een gecalibreerd scopeje voor 50euro op de kop kunnen tikken.
Hopelijk gaat hij nog een tijdje mee.
HP 1741A
Dual Channel. 5mV/div to 100 MHz
3rd Channel trigger view
Selectable input impedance
Single shot auto-store
Auto-ease

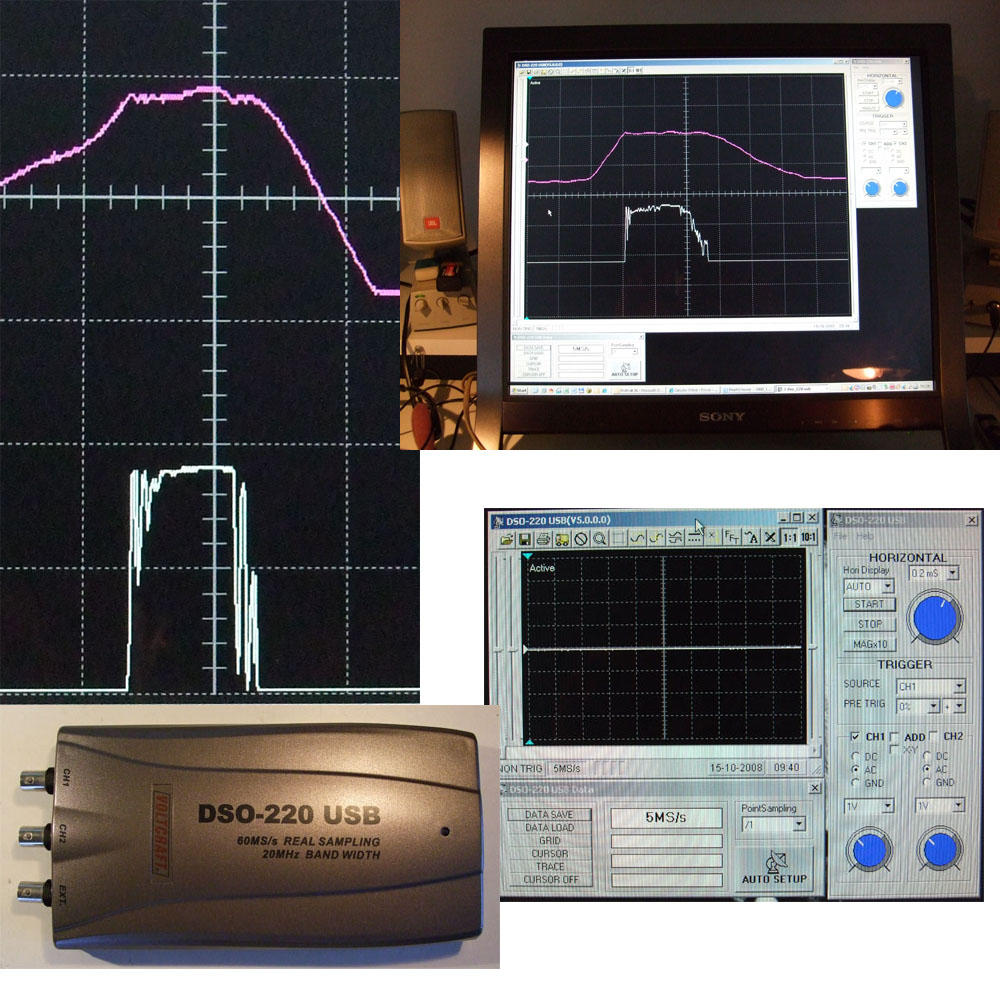

Oke
met excuus voor de vreselijke moire
voor de grote foto: http://www.uploadarchief.net/files/download/samen.jpg
Op 15 oktober 2008 02:45:28 schreef free_electron:
[...]een top over die probes : ( en niet alleen de probes van trektopnix, maar ook andere fabrikaten )
Is dat ook het geval bij probes waarbij de tip verwisselbaar is ?
Ik heb probes waarbij de tip een schroefje is die verwisseld kan worden. daar zou dat 9 meg weerstandje dan 'dieper' in de probe kunnen zitten.
Silicon Member
bij die tek probes kan je de tip ook verwijderen. de 9 meg weerstand zit in de tip.. Plastic huls er afschroeven. aardstrap eraf schuiven en dan de metalen tip losschroeven.
dat stukje kan je als spare krijgen ( normaal zit er bij nieuwe probes een reserve bij... ze weten dat die dingen snel kapot gaan ... tis altijd op dezelfde plaats. het stukje plastic at de tip vasthoudt , barst )
je kan best op via's meten maar laat je probe niet haar eigen gewicht dragen. der zijn probe handlers speciaal voor dergelijke doeleinden. je kan dat zelfs zelf maken ( zie het als een derde hand )
ga ook even deze appnote halen : http://www.home.agilent.com/agilent/redirector.jspx?action=ref&lc=eng&…
dit is het houdertje wat ik bedoel :
http://www.lecroy.com/tm/products/probes/hfp/default.asp
[Bericht gewijzigd door free_electron op woensdag 15 oktober 2008 15:25:50 (14%)
Overleden
Ik had dat artikel van Agilent al eens gelezen. Hint 8, Damp the resonance, heb ik vaker toegepast.
Gelukkig wat aandacht voor de probe als belangrijk hulpmiddel.
Verhelderend Agilent artikel Free, we zijn weeral een beetje geleerder geworden.
- - big bang - -

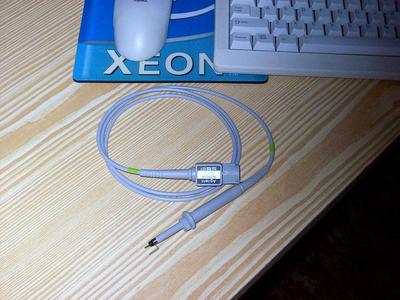

Naast de 4 standaard 500 MHz 1:10 passieve probes heb ik nog twee 100 MHz high voltage differential probes om veilig aan lichtnet gekoppelde schakelingen te meten:
en een DC-50 MHz, 30 A current probe:
Overleden
Freddy, mooie maar dure probes!
Ik kom niet verder dan wat 150 en 300MHz 1:10 probes en een 1:100 2,5kV probe.
Trouwens even off-topic: www.meettechiek.info is een mooie site!
Op 15 oktober 2008 15:24:28 schreef free_electron:
ga ook even deze appnote halen : http://www.home.agilent.com/agilent/redirector.jspx?action=ref&lc=eng&…
Uiteraard moesten ze bij Agilent, Tektronix weer eens nadoen
http://www.tek.com/Measurement/App_Notes/ABCsProbes/60W_6053_9.pdf
Golden Member
Ik kan (geloof ik
) nu ook differentiaal meten met mijn nieuwste aanwinst. Een hypermoderne uiterst compacte scoop van Tektronix. Erg veel mogelijkheden, hij functioneert ook bijzonder goed als straalkachel.
Vanmiddag wat extra probes zitten maken.
http://www.pe1rqm.nl/forum/viewtopic.php?f=55&t=705
Hij paste nog precies boven op mijn met SMD onderdelen gemaakte VNA en staat dus lekker onder handbereik.
Op 19 oktober 2008 20:08:04 schreef fred101:
Ik kan (geloof ik
Altijd makkelijk in de winter
Oerdegelijk spul van Tek.
Ik denk dat het ding --toen het nieuw was-- een klein fortuin gekost heeft.
Zelf zou ik het niet in huis willen hebben, maar het is blijkbaar in goede handen bij fred101.
Overleden
Prijs viel wel mee.
Als ik de catalogus van 1969 bekijk, kom ik incl. modules, op ong 5000 dollar uit.
Specs zijn nog steeds aardig maar de scoop is alleen niet erg hoogfrekwent.
Philips PM3262 scoop gekregen van een kennis
100mhz en 2 kanalen. meer weet ik er nog niet van
na een beetje drukken heb ik een lijn op het beeld gekregen. maar nu nog is de rest van al die knopjes uitzoeken
Ah, kijk, en gekregen nog wel! Ik heb een PM3260, erg fijn ding. Ook de delayed timebase is best een uitvinding. Die moet je even doorhebben als je er nooit eerder mee hebt gewerkt.
Golden Member
Over gekregen gesproken, Omdat mijn Tek 535A niet zo hoog frequent is heb ik daar nu een oplossing voor. Hij is nu 30MHz. Eigenlijk moet ik zeggen: ze zijn nu 30MHz samen bij elkaar opgeteld , ik heb vanmiddag namelijk nog een 535A gekregen met 3 plugins erbij, het was ongeveer 5 km van mijn woonplaats. Hij heeft 25 jaar niet aangestaan, ook de originele manuals, een originele folder en ook het korte gebruiksmanual in de deksel en daarnaast een kap om over het beeldscherm te doen en een trolly op wieltjes om hem op te zetten.
Een plugin , de CA, had ik al maar deze is met SO239 pluggen, en de andere twee plugins had ik nog niet. Ik heb nu dus 7 verschillende, waarvan iets van 5 differentieel plugins.
Nu alleen nog de 1L5 en 1L10 SA plugin maar dat zal wel wishfull thinking blijven net zoals een echte buizen SA.
De eigenaar ken ik via de NOS repeater en toen ik wat zat te vertellen over mijn oude meetspul en dat het al lekker warm werd in de shack dankzij de Tektronix vroeg Hans of ik er nog een wilde, dan had hij weer wat ruimte. Dat hoef je maar een keer te zeggen Het wordt al een echt meet museum. Ik zou nog wel eens wat echte oude probes willen voor de compleetheid
Sommige mensen zit ook alles mee he...
Ach, mijn PM3260 was ook zeker niet duur! Maar gekregen, nee...
Ik heb ook weer een nieuw speeltje:
(klikbaar)
USB Logic analyzer, 16 kanaaltjes, 32kb geheugen. Beetje jammer dat ik hem vorig jaar nog niet had toen ik met i2c aan het prutsen was en op 1cycle/seconde moest draaien om problemen op te sporen . (ledjes kijken xD )
Verder eerste CAN setupje als al beschreven. Doet niet veel meer dan USART'en (om met logic analyzer te spelen), een RGB LED PWM'en met 14 bits resolutie op 2khz (onzinnig, maar je moet wat ) en de nodige dingen op het lcd weergeven (o.a. voor debugging). Moet nog transceivers bestellen voor CAN en kabeltjes dan kan ik wat over CAN gaan praten. Nog boel werk in verschiet dus .
Op 19 november 2008 20:47:17 schreef Jochem_S:
Sommige mensen zit ook alles mee he...Ach, mijn PM3260 was ook zeker niet duur! Maar gekregen, nee...
gered van het stort dan ik snap echt geen h*l van dat ding. mijn ''simpele'' 40Mhz scope snap ik nu een beetje. maar al die knopjes
De basisfuncties werken hetzelfde als jouw oude scope.
Zet de delay helemaal uit, bewaar dat gewoon even voor later.
