Hey, ik heb wel een 8000A staan met die displays (gekocht op Lichtmis 2 jaar terug geloof ik).

Hij werkt nog aardig, alleen is de knop van het "2"-bereik stuk (springt steeds terug) en heeft één van de segmenten van het display de geest gegeven.

Serie nr 500220, iets later dus

@Henry S.: wat een prachtig apparaatje, zeker voor die 5 euro!

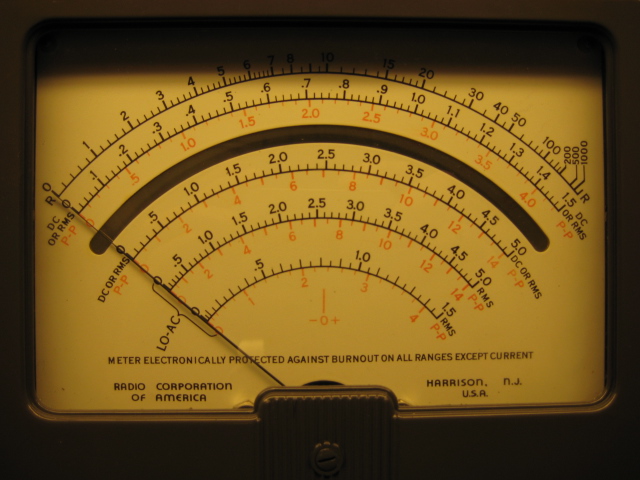

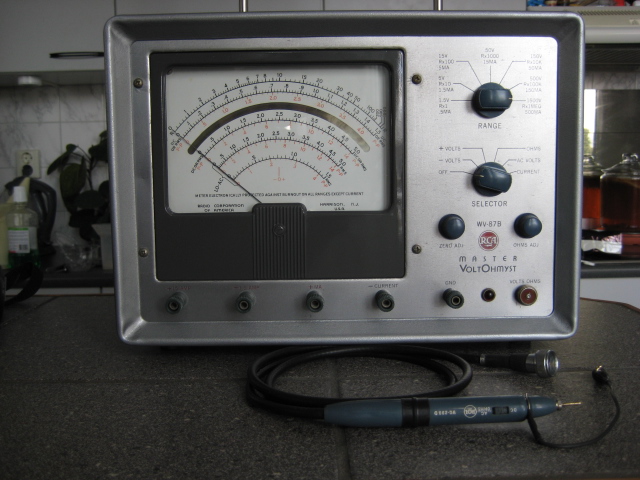

Mijn VTVM (Echt met een enorm grote meter, 17cm breed!):

http://www.mjs-electronics.se/images/Hp/hp5328a.jpg
Mijn trotsje, nu alleen nog een plugje vinden voor de Channel C module.
http://i8.ebayimg.com/07/i/000/df/fe/b8de_1.JPG

Is er een moderator in de zaal, die de titel van dit topic kan wijzigen naar "Hoe maak ik anderen afgunstig?"?
Meer uitleg is overbodig, me dunkt...

Op 28 september 2008 20:51:22 schreef pe5ocb:
http://www.mjs-electronics.se/images/Hp/hp5328a.jpg
Mijn trotsje, nu alleen nog een plugje vinden voor de Channel C module.
http://i8.ebayimg.com/07/i/000/df/fe/b8de_1.JPG

Dat apparaat lijkt wel HEEL erg veel op een fluke counter die ik ooit had, incluus de C module.

Op 28 september 2008 19:58:16 schreef Sine:
Serie nr 500220, iets later dus

[afbeelding]

[afbeelding]

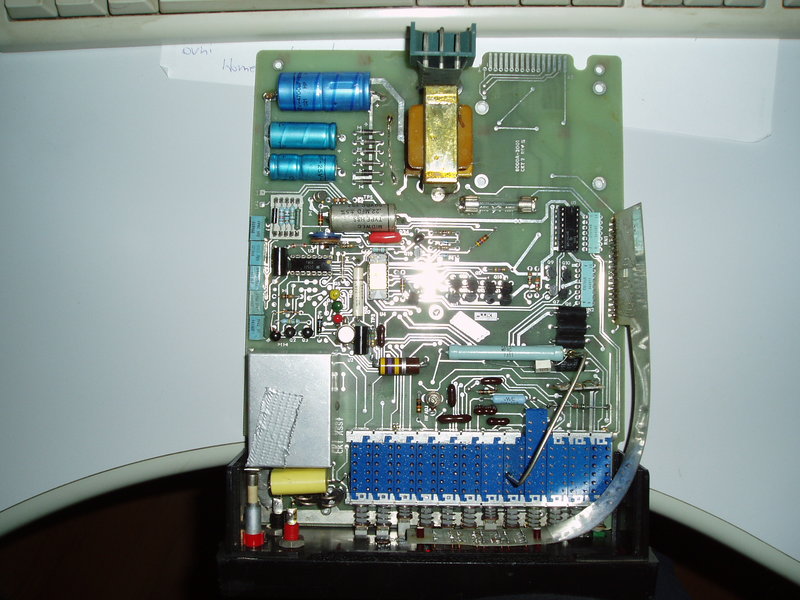

Ter vergelijking nog een keer opengemaakt:

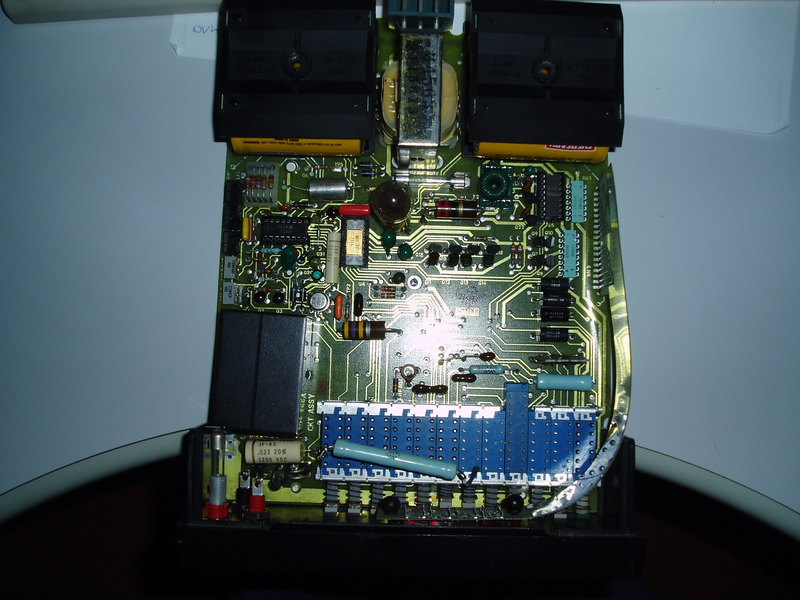

En de tweede, s/n 57735, met nicd's:

Beide zijn een keer gerepareerd, gezien een nieuw voetje en nieuwere IC datestamps.

@Arco: Dat ziet er als nieuw uit!

Op 28 september 2008 23:19:21 schreef Sine:
[...]

Dat apparaat lijkt wel HEEL erg veel op een fluke counter die ik ooit had, incluus de C module.

http://www.testequipmentconnection.com/images/products/FLUKE_1952B.JPG
Bedoel jij zoiets?
Wel grappig, nog niet eerder tegengekomen.

@Henry, Jup, zo'n nicad bak heb ik ook nog gehad, inclusief piepende +-15V omvormer ...

Als je overigens belang hebt bij een manual van die dingen, daar heb ik er nog twee van liggen.

@pe5ocb

Jup, die ja
Die hele bak zit vol TTL logica

Ik heb hem een een tijdje geleden ingewisseld voor dit wat slimmere apparaat ( wat vooral handig is bij lage frequenties, geen poort tijden meer van 10 seconden om wat resolutie te hebben. )

ff tussendoor: Weet iemand misschien een winkel/plek waar je voor een redelijk prijsje bijv. een 2e hands oscilloscoop kan halen (dus niet marktplaats ofzo)??

Een plek, maar niet op marktplaats?

Lichtmis?

Op 1 september 2008 17:25:03 schreef pros:
[...]
Dat is een goede vraag...
[...]
Ik gebruik momenteel de LAN-interface, aanspreekbaar via telnet. En telnet valt uiteraard te implementeren in andere programma's met de popen()-functie.
Maar eerst uit die SCPI-commando's wijs raken...

skippy is kinderpel

ding is een boom structuur

: ga naar de root

bijvoorbeeld

:MEAS:VOLTS DC

ga naar root , kies MEASURE tak , en kies VOLTS. het argument is 'DC'

aangezien je nu al in de measure tak zit kan je gewoon
VOLTS AC sturen. je hoeft immers niet van tak te veranderen.

als je van tak moet veranderen MOET je terug naar root

:DISP:TEXT 'hello world'

ga naar root , kies display functies , en zet een text. argument is 'hello world'

voila. das alles. niet moeilijker dan dat.
Die branch switching ( van tak versrpingen ) is gedaan om doorvoer snelheid van commandos te verhogen. je configureert de meter ( sampling , digit count, integratie , averaging etc ) en dan schakel je gewoon binnen de measure tak. je berichten zijn korter , dus je kan meer commandos pompen in dezelfde tijd. SCPI is edacht voor ATE , waar testsnelheid belangrijk is
vandaar ook dat je commandos mag afkorten ( meestal de eerst 4 letters )

Op 9 september 2008 20:12:35 schreef Henry S.:
BNC's puntgaaf. Ik heb een PM8926/59 10:1 100MHz probe, helaas zonder hook clip, erbij. Daar zit rond de BNC een extra ring dus lijkt me de orginele probe.

[afbeelding]

dat is inderdaad de originle probe

[Bericht gewijzigd door Henry S. op maandag 29 september 2008 20:22:56 (12%)]

Op 29 september 2008 17:38:34 schreef free_electron:
skippy is kinderpel

Dat valt idd. best mee. Het heeft wat geduurd voor het tot me doordrong, dat de meter zonder morren reageert op sommige SCPI-commano's over z'n LAN-interface, maar dat ik voor andere eerst "SYST:REM" moet opgeven.

Op 29 september 2008 12:58:37 schreef Sine:
@Henry, Jup, zo'n nicad bak heb ik ook nog gehad, inclusief piepende +-15V omvormer ...

En daar gaat hier wat mis, misschien iets voor een ander topic.

Als je overigens belang hebt bij een manual van die dingen, daar heb ik er nog twee van liggen.

Graag, mail me maar voor details en condities.

[afbeelding]
[...]
[afbeelding]

Mooi!

Ik heb het service en calibratiemanual wel voor je.
Met schema's. Wel 10Mb bij elkaar.

[Bericht gewijzigd door Hugo Welther op maandag 29 september 2008 20:33:32 (14%)]

Mail maar, komt denk ik wel aan.

Wat een gedoe met die kredietcrisis, mijn geld was in ieder geval niet veilig in de bank

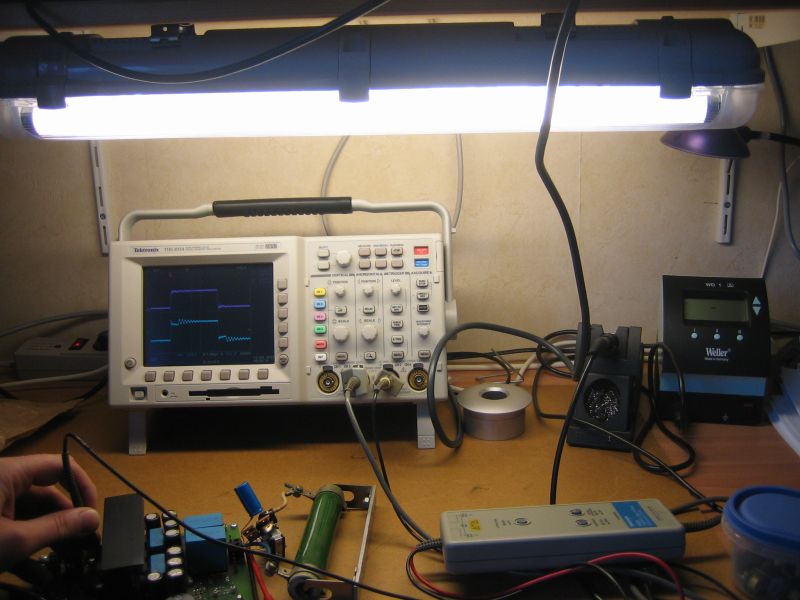

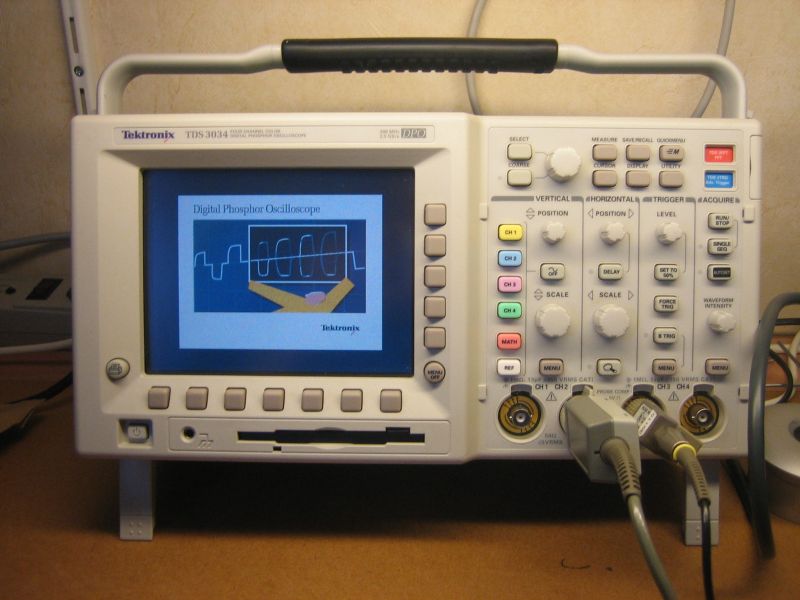

4 kanalen 300MHz DPO, zat ook nog een 100MHz differentiele probe bij. En zo'n 'lunchbox' oscilloscoop past ook nog eens mooi op je werkblad.

kwijl!

Mooi bakje Xenobinol, zeker de vier kanalen zijn ERG handig.

wel een beetje vreemd dat ze een een praktisch uitgestorven flopdrive gebruiken, of heeft het ding ook nog de mogelijkheid om er een USB stickje in te prikken ?

De USB versie is een fors stuk duurder bij die tektronix dingen. Dat initialiseren is nog eens aardig traag ook, dat vond ik wel tegenvallen.

Op 12 oktober 2008 12:33:09 schreef Sine:
Mooi bakje Xenobinol, zeker de vier kanalen zijn ERG handig.

wel een beetje vreemd dat ze een een praktisch uitgestorven flopdrive gebruiken, of heeft het ding ook nog de mogelijkheid om er een USB stickje in te prikken ?

Alleen de nieuws C revisie van de TDS3000 lijn heeft een USB poort. Maar dan mag je ook een hele hoop meer geld gaan neertellen, deze is natuurlijk gebruikt
Tja, plaatjes opslaan is wel leuk hoor, maar ik heb er nooit heel erg veel gebruik van gemaakt, dus zal het waarschijnlijk niet zo snel missen. Zo eerst maar eens de firmware upgraden naar de laatste revisie.

Zo firmware update gelukt (zweet... altijd spannend )

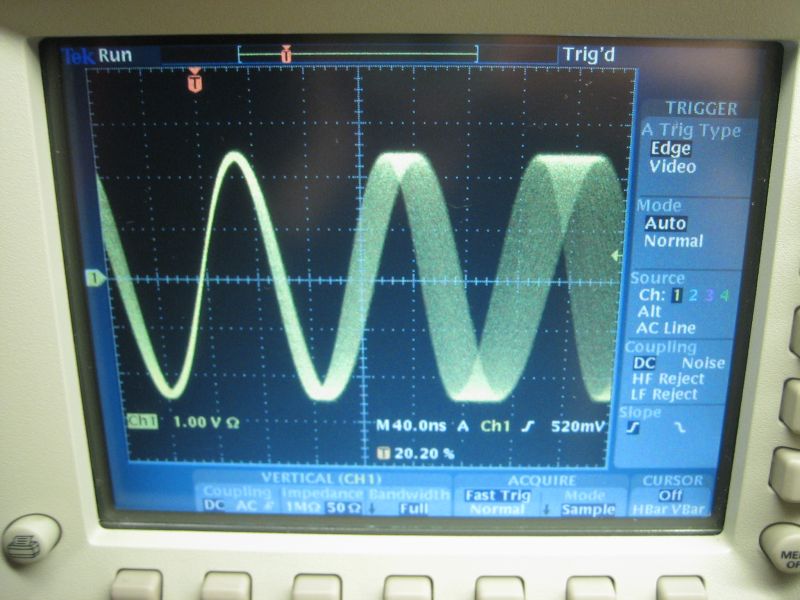

Best leuk die DPO functie, hieronder een frequentie gesweept signaal. Lijkt behoorlijk op het gedrag van een normale analoge scoop. Het ding zit vol met handige features als FFT, advanced triggering, math en automatische meetfuncties. Eigenlijk het enige wat ik mis is een diep geheugen en het kunnen intergreren of differentieren van een signaal.
Een mens moet altijd wat te wensen overhouden toch?

Erg mooie scoop. Op die snelheid is een diep geheugen duur.
Nieuw zijn die scoops nog erg duur.
FFT gebruik ik niet zo vaak. Bij de meeste scoops is FFT maar beperkt tgv oa de matige resolutie.

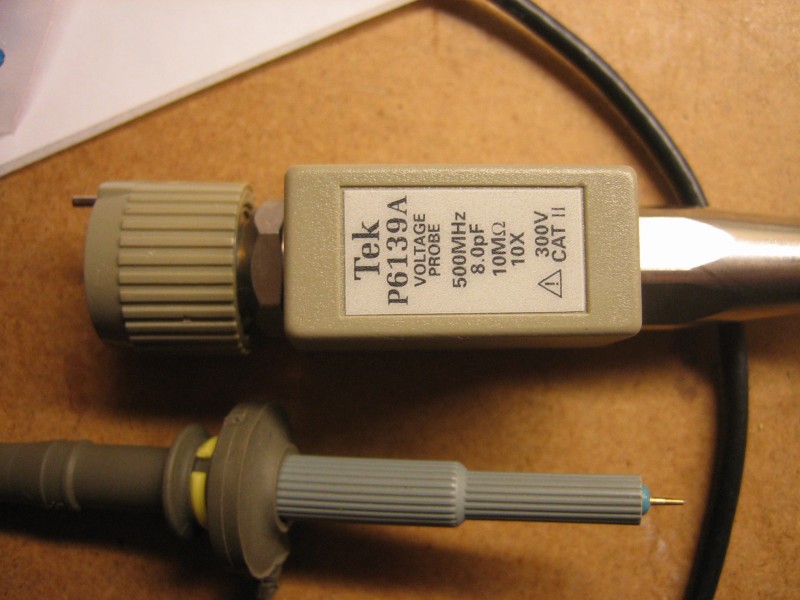

Eigenlijk verdienen probes het ook om eens geshowed te worden. Immers zonder een goeie probe ook geen getrouw signaal op de ingang van de scoop.

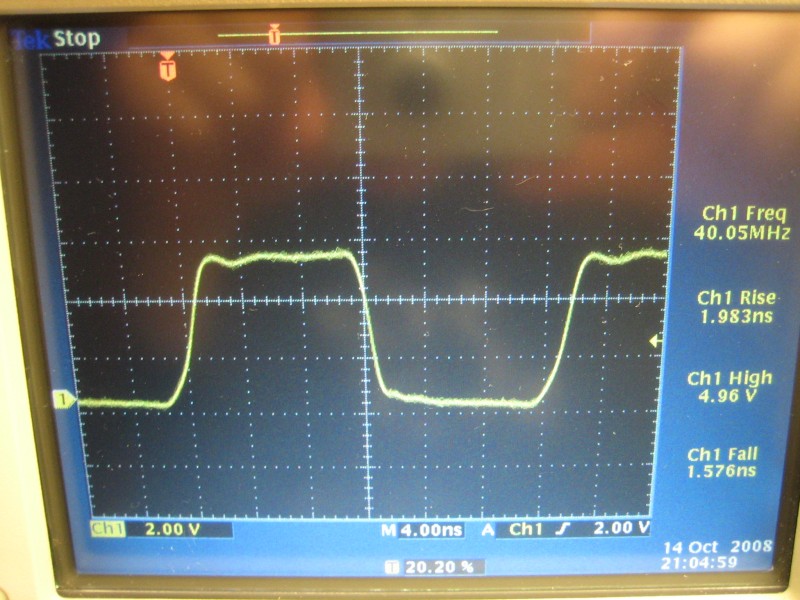

Brengt perfect het kloksignaal van een 40MHz kristal oscillator naar de scoop.

Goeie probes, minstens net zo belangrijk als de meetapparatuur waar ze mee verbonden zijn.
