Resistiviteit van koper: 1,674 µOhm.cm
Resistiviteit van tin: 13 µOhm.cm

Je hebt dus 2 weerstanden in parallel, waarbij de ene (koper) 6x kleiner is dan de andere.
You do the math

[Bericht gewijzigd door Twabi2 op 15 oktober 2008 00:18:04 (14%)]

Sine

Moderator

Wat wel werkt is een koperdraad er op leggen en die vast solderen ...

Angaben sind wie immer ohne Gewähr.

Toch kan het nog wel significant schelen. Bij een hoop geautomatiseerde processen zal het niet zomaar gaan (dikke lagen tin), maar met de hand voor hobby kan het prima.

Voorbeeldje:
Spoor: 70um dik, 2mm breed en 100mm lang.

Resistiviteit Cu = 1,67*10-8
Resistiviteit Tin = 13*10-8

Weerstand Cu: (1,67*10-8*0.1)/(70*10-6*2*10-3) = 0,012 Ohm

Als je hier een stuk tin op kan leggen van 0,5mm dik, met een nette radius van r=0,5mm (aanname!): oppervlakte tin = 2*0,5*Pi*(0,5*10-3)2 + 0,5*10-3 * 1*10-3 = 8,93*10-7 m2

Dan volgt dat de weerstand van de tin wordt: (13*10-8*0.1)/8,93*10-7 = 0,015 Ohm.

Stel nou dat je 10A trekt:
P = I2R = 102*0,012 = 1,2W

Als je het tin erbij doet:
P = I2R = 102*(0,012-1+0,015-1)-1 = 0.67W

Is toch bijna de helft minder. Koperdraad is stukken beter, maar tin helpt wel.

Als je nou uit zo gaan van normaal koper, dus 35um is de besparing van vermogen alweer een stuk hoger.

Helemaal het beste zou zijn om gewoon bredere sporen te gebruiken.

Maar om nou te zeggen dat tin geen effect heeft...

PA0EJE - www.eje-electronics.nl - e.jongerius[aapje]eje-electronics.nl - EJE Electronics - Elektronica/firmware ontwikkeling

Het heeft altijd effect, lijkt me, want je voegt een parallelle weerstand toe, dus de totale weerstand neemt altijd af. Hoeveel het scheelt, is natuurlijk een ander verhaal.

De volgende vraag is natuurlijk, wat het doet met de thermische weerstand? Het oppervlak wordt natuurlijk wel groter, waardoor ik zou verwachten dat je de warmte beter kwijt kunt. Daarbij is de warmtecapaciteit natuurlijk veel groter, zodat korte pieken minder problemen zullen opleveren, denk ik.

Let op: het voorgaande is vooral gebaseerd op logisch denken, en maar voor een klein deel op praktische ervaring.

EDIT: was even vergeten dat dit het show-topic was, sorry!

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken

Komop mensen... SHOW YOUR PROJECTS! Die tinbanen discussie is nu al 1000 keer gevoerd. :(

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
help

Golden Member

Om maar weer eens te voldoen aan een show your project .. anders hebben we straks een pagina met alleen maar tekst :)

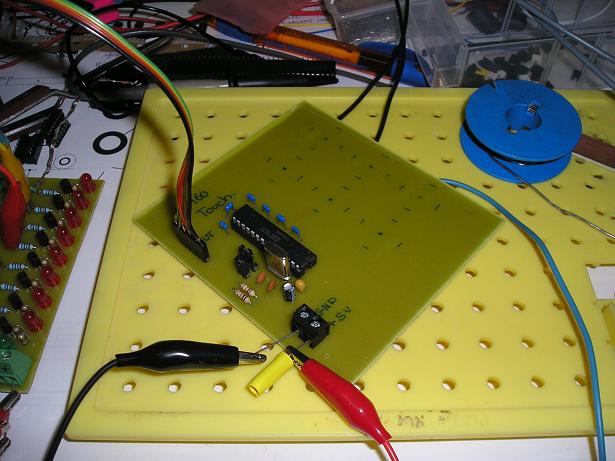

De tekst op de print zegt het al .. Het is een testbordje voor de QT160. En het werkt best wel goed.
De zwarte en blauwe draden aan de rechterkant gaan naar andere 'sensoren' oftewel een stuk print.

http://www.janfernhout.nl/CO/QT160_TOP.JPG

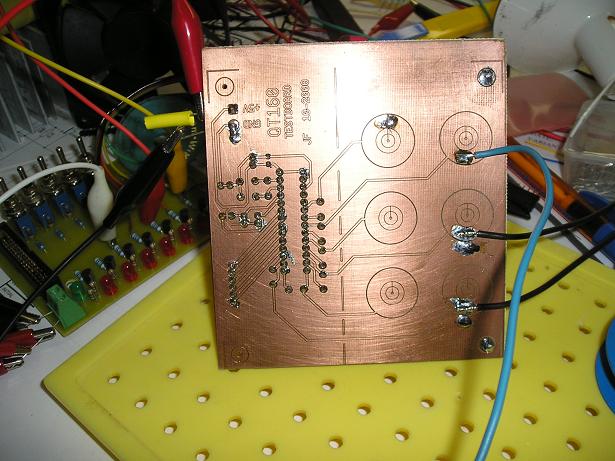

En natuurlijk ook de onderkant.
http://www.janfernhout.nl/CO/QT160_BOTTOM.JPG

Print is trouwens getekend in Ultiboard en gefreesd & geboord op een LPKF machine.

@Help: mooi gedaan! Waar zijn die onderbroken ringen in de sensor ringen eigenlijk voor?

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken
help

Golden Member

Die binnenste ringen bedoel je denk ik ?
Die onderbreking erin is gedaan dor de freesmachine deze kan niet helemaal goed met zulke gaten omgaan. Het staat namelijk getekend als (groot) boorgat. En dat formaat boor past er niet echt in :D

Ik heb ook weer een stukje project te showen.

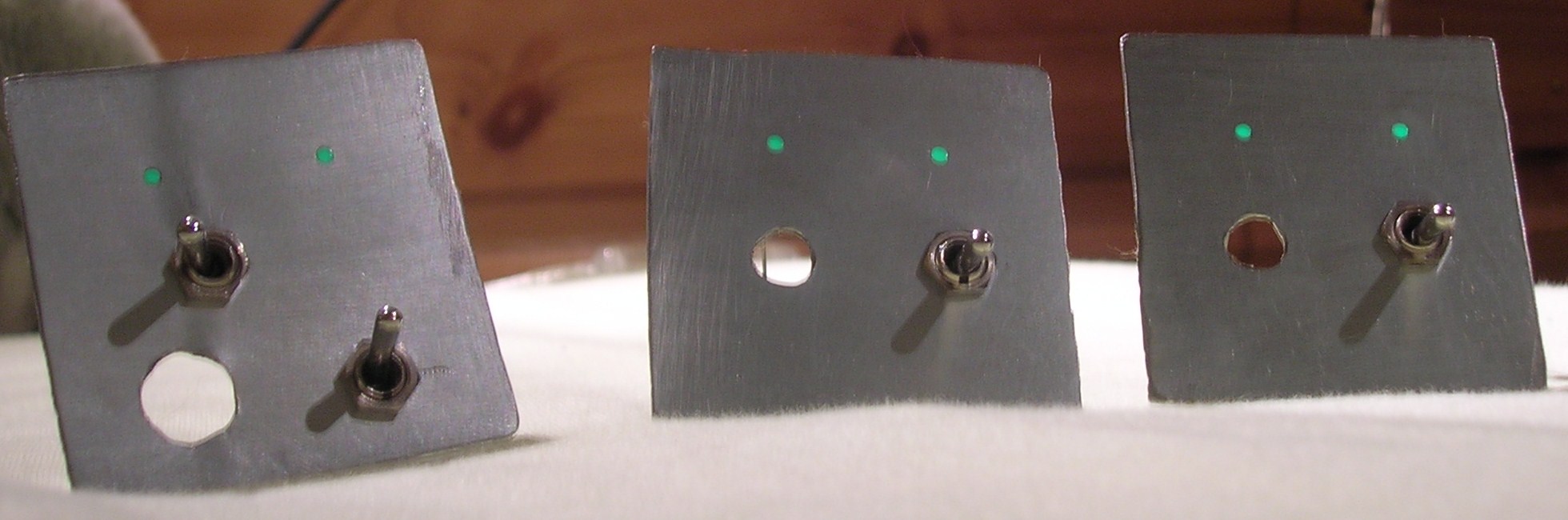

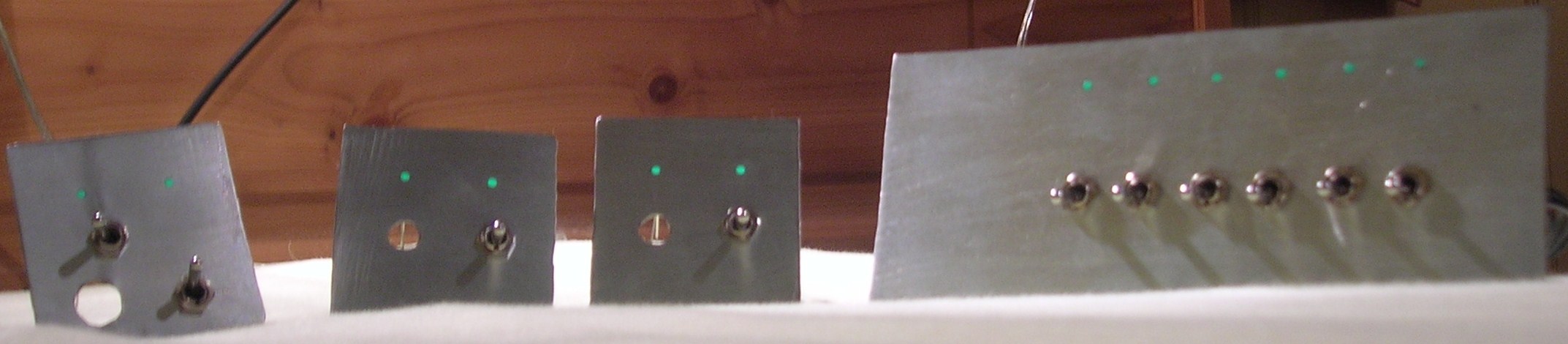

4 frontjes voor mijn schakelkastjes mbt. audio (in de lege gaten komen nog potmeters

http://www.uploadarchief.net/files/download/resized/dscn4600.jpg

http://www.uploadarchief.net/files/download/dscn4600.jpg
http://www.uploadarchief.net/files/download/dscn4597.jpg

leime

Op 14 oktober 2008 21:25:00 schreef Benadski:
Een update van mijn elektronische kaars(en)

Leuk effect en goed te zien in het filmpie.

Hoe zit het eigenlijk met de warmteontwikkeling van de lampjes.
Worden die niet zo heet dat de kaars smelt?

Volgend project: domotica met USB en RS-485...

Was vandaag een printje aan het boren, en ik vond de lichtomstandigheden niet ideaal, dus wat doet een echte elektronicus daar aan?
LEDJES zetten :d
2*1W in serie op nog geen 100mA geven meer dan voldoende licht voor deze applicatie waar de ledjes zo dicht op het voorwerp kunnen!

Zonder extra verlichting:
http://www.mijnalbum.nl/Foto-ROVV7PEE.jpg

En met:
http://www.mijnalbum.nl/Foto-T6EDI4TT.jpg

De opstelling:
http://www.mijnalbum.nl/Foto-WPGGMBLE.jpg

Nogmaals de opstelling
http://www.mijnalbum.nl/Foto-MD4QJO4T.jpg

My brain's all broken, but I'm feelin' alright, I feel like I'm chokin', but I'm feelin' alright, I'm goin' down fast, but I'm feelin alright, I'm not gonna last,but I'm feelin ALRIGHT! Oh Henry

als je het licht dan regelbaar maakt is helemaal ideaal. Ik zou liever geen licht hebben dan overbelichting.

Gr. rik

Netjes, heb je ook al geprobeerd van onderaf te belichten? Dat is ook nog wel eens prettig, plus dat je dan goed zie waar je al geboord hebt. (daar komt het licht sterker doorheen.)

LED there be light

Nee, dat heb ik nog niet geprobeerd, dat zal ik morgen ofzo eens proberen, maar kan je dan ook nog wel zien waar je boor terechtkomt?

En dimmen? dat lijkt me niet erg nuttig, het staat nu op nog geen 100mA en daar komt verschrikkelijk veel licht uit, kunnen normaal tot 350mA gaan.

My brain's all broken, but I'm feelin' alright, I feel like I'm chokin', but I'm feelin' alright, I'm goin' down fast, but I'm feelin alright, I'm not gonna last,but I'm feelin ALRIGHT! Oh Henry

Nou ik denk dat het belangrijkste aan de bovenkant is dat je geen schaduw hebt. Dat kan met veel minder licht worden opgeheft. En dan zie je dus je boortje duidelijker, en je pcb word heel erg helder omdat die veel egaler oplicht.

LED there be light

Op 15 oktober 2008 20:58:35 schreef picsels:
[...]Leuk effect en goed te zien in het filmpie.

Hoe zit het eigenlijk met de warmteontwikkeling van de lampjes.
Worden die niet zo heet dat de kaars smelt?

Nee, het zijn 12V 2W lampjes die gemiddeld zo'n 1,3W trekken. Het kaarsvet waar ik ze in heb gesmolten wordt hoogstens een klein beetje zacht, maar niet vloeibaar. Veilig om aan te laten staan dus! :)

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
Jochem

Golden Member

Ik vind het resultaat prachtig. M'n wederhelft is nogal van de kaarsjes, en ik zou het toch wel leuk vinden om die met een druk op de knop aan te kunnen doen. Kun je eens wat foto's maken van hoe je de lampjes in de kaars hebt gemonteerd? Op de film is dat allemaal wat vaag.

Verder vraag ik me af hoe je het patroon hebt gemaakt. Kwestie van trial-and-error tot het er leuk uit ziet? Of misschien opmeten met een LDR oid naast een echte kaars?

Heb geduld: alle dingen zijn moeilijk voordat ze gemakkelijk worden.

De kaars is heel simpel in elkaar gezet. Gewoon een dikke "rustieke" kaars even laten branden zodat er een mooie kuil in / rand op zit. Daarna met een lange dunne boor een gat voor het draad maken en met een 10mm boor een gat voor het lampje. Maak een klein lampje (12V 2W Ba9s) aan een draad en wikkel een stukje papier onder het lampje aan de draad. Steek het draad door de kaars, druk het lampje goed aan en smelt met een fohn of verfbrander even wat kaarsvet om het lampje. Deze is nu gefixeerd. Sluit nu het printje erop aan (met evt. max. 5 andere kaarsen met elk een eigen ritme) en het is klaar!

Het patroon is na het kijken naar een kaars handmatig in een hex code gezet. Kwestie van veel getalletjes achter elkaar typen. :P Gaf in 1 keer een mooi effect! Alleen de snelheid iets hoger gezet. Geluk denk ik.

EDIT: De kaarsen hebben vandaag al heel wat mensen laten "schrikken". 1 ervan probeerde er een uit te blazen. Ik heb er namelijk een aantal opgehangen in een tent, vrij dicht onder tentdoek. Ik heb ze gemaakt voor onze halloween tunnel (in 3vliet). Ziet er echt goed uit, niet te onderscheiden van echt.

[Bericht gewijzigd door Benadski op 16 oktober 2008 20:15:30 (20%)]

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!

@Benadski: Mooi gedaan, een realistisch effect :) Heel wat beter dan die "elektronische waxinelichtjes" die je kunt kopen.

Nu is het enkel nog wachten tot KiF terug is uit Japan, zodat hij een (stel) miniatuur-versie(s) kan maken voor in de kerstboom... :-)

@Benadski: mooi effect! Ik krijg ook zin in zoiets.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
help

Golden Member

Ik zit nu zelf inderdaad ook te denken aan een variant die je zeg maar onder in de kaars maakt. Dus uithollen en daar alle electronica onderin.

Jochem

Golden Member

Ik krijg alleen pijn in m'n nek van dat filmpje. Verhouding 3:4 of 4:3 is niet zo heel evident hoor, gewoon recht houden die camera :)

Ik wil ze nog wel met z'n zessen aan zien, kan dat?

Heb geduld: alle dingen zijn moeilijk voordat ze gemakkelijk worden.

Nu eindelijk een projectje van mij. Een prototype.
Het is een systeem om led lampen te kunnen dimmen. Draadloos via de computer, lokaal of een andere module waar bv een schakelaar op zit.
In dit voorbeeld is het draadloze gedeelte evenals de usb optie niet van componenten voorzien. Het draadloze gedeelte moet softwarematig nog uitgetest worden, de usb heb ik de footprint in spiegelbeeld gedaan :(
De twee RJ45 connectoren is voor het aankoppelen van 2x4 drukknoppen om de lampen in de kamer te kunnen besturen.
Er kunnen 32 lampen aangesloten worden in sets van 4.
Tevens kan de lamp spanning per 2 sets gekozen worden voor 5 of 12v. Dit is een 5v opstelling, voor 12v moeten er andere weerstanden of draad bruggen gebruikt worden.
Maar voor nu kan het alvast standalone ingezet worden.

De foto:
http://www.aftervillage.nl/images/IMG_5822ss.JPG

*edit foto goed gezet

Koop hier uw kristallen bol - in 2008 ga ik m'n projecten afmaken, echt waar ....... nouja in 2009 dan ..... ehh 2010 ....
