Op 19 september 2008 22:48:15 schreef Lucky luke:
[...]
Wow, een buizenbak in een keer...

Een buizen bak, waar? Want dat zie ik altijd graag.

Fred

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Voorzanger in het genootschap der Mexicaanse Hond. || Waarom houd je altijd schroefjes en ringetjes over nadat je een apparaat hebt gerepareerd?

Wauw, mooi hoor. Gaaf op zo'n plexiglas plaat. Ik ben niet zo'n held ik kastjes. Ik kan het wel als het moet maar heb er nooit zo'n zin in.

Fred

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Ik heb onlangs mijn parkeersysteem afgewerkt. Alle info vinden jullie wel in de pdf.
Ik weet, het schema kon nog geoptimaliseerd worden, maar het is nu niet dat dit in duizenden stuks gaat gemaakt worden hé ^^

Grtz.

http://users.telenet.be/3TEE/Parking%20assistent.pdf

"Om een frequentie van 40kHz te kunnen genereren, moet deze op een externe klok van 12MHz draaien. De interne 8MHz is niet genoeg."
volgens mij best wel onzin. Of je nou timers gebruikt of in je main programma werkt, je kan frequentie smaken van zeker 200khz

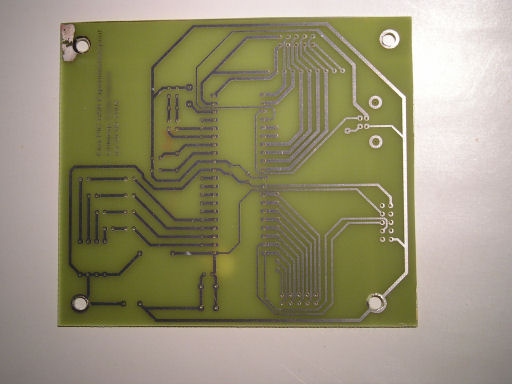

Volgende printje op mijn Elex board: 18F4550 USB experimenteer bordje.

http://www.uploadarchief.net/files/download/elex-usb-print.jpg

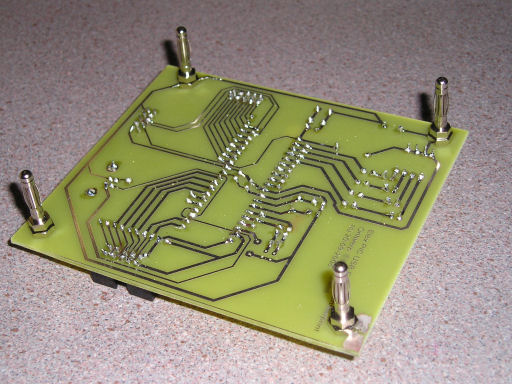

Met de banaanstekker connectors:

http://www.uploadarchief.net/files/download/elex-usb-print-onder.jpg

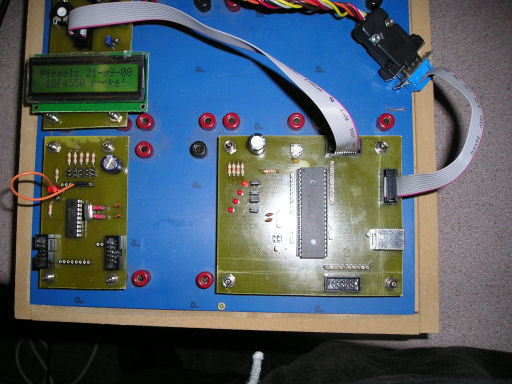

En in actie, op het board geprikt:

http://www.uploadarchief.net/files/download/elex-usb-boven.jpg

Volgende stap: praten via USB werkend krijgen...

Volgend project: domotica met USB en RS-485...

Op 20 september 2008 23:39:56 schreef Zom-B:
"Om een frequentie van 40kHz te kunnen genereren, moet deze op een externe klok van 12MHz draaien. De interne 8MHz is niet genoeg."
volgens mij best wel onzin. Of je nou timers gebruikt of in je main programma werkt, je kan frequentie smaken van zeker 200khz

Ik gebruik timer2 om ctc mode. De top staat ingesteld op 95 en bij de clocksettings is alleen CS02 geset => No clock prescaling.

In mijn ogen, als ik dan de kristal verander, kom ik toch nooit meer aan 40kHz. Je mag me natuurlijk altijd uitleggen hoe ik er wel kan aan komen. ( via mail desnoods. staat in mijn profiel ).

Grtz.

@ picsels: ik moet zeggen, dat ik dat voeding systeem van je goed bedacht vindt.moet je alleen wel oppassen dat je het printje er niet een keer verkeerd inprikt..

Quidquid latine dictum sit, altum viditur

@danielbakker: Daar heeft die snuggere picsels ook aan gedacht ;)
Als je goed kijkt naar de zwarte connector, dan zie je dat die een beetje uit het lood staat, zodat het printje maar op 1 manier past.

Quidquid latine dictum sit, altum viditur

Idee is niet helemaal van mezelf.
Deze grondplaat is in de jaren 80 te koop geweest bij Elex, alleen hebben ze er indertijd uiteindelijk maar heel weinig schakelingen voor gepubliceerd.
Dus nu is 't ie aan zijn tweede leven begonnen: als (PIC) experimenteerbord.

Die banaanstekkers met schroefaansluiting waren indertijd niet te vinden.
Nu heeft C* ze en heb ik er gelijk een stuk of 50 besteld.

De zwarte connector staat inderdaad iets uit het lood dus verkeerd om aansluiten is er niet bij.
En de onderste connecters geven +/- 15V (opamp-achtige zaken of alles wat meer dan 5V nodig heeft).

Volgend project: domotica met USB en RS-485...

@picsels,

zou je mij het schema kunnen sturen. heb hier zelf een aantal 18f4550 liggen. en heb daar al een project mee gemaakt:
http://www.sixca.com/eng/articles/usbstepping/index.html

maar die werkt nog niet helemaal.
en ik wil hier graag ook wat mee expirimenteren.

timo

hoe hoger in de mast aan het werk, hoe mooier het uitzicht

Ik heb vandaag een "moederbordje" gemaakt voor men cnc.
(dient om de parrallle poort galvanisch te scheiden van men stepper drives.)

foto's:
http://www.elektronicastynus.be/Projecten/CNC/pic/elektro/mobo/cnc_mobo_21_09_08_002.JPG
http://www.elektronicastynus.be/Projecten/CNC/pic/elektro/mobo/cnc_mobo_21_09_08_001.JPG
Voor meer info zie: http://www.elektronicastynus.be/Projecten/CNC/Elektronica2.php#Update7

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

Had je niet beter gewacht tot ook die laatste connector er op zat, voor je foto's nam? Nu valt het meteen op, dat het boren niet je sterkste punt is. Niet dat ik het beter doe, maar ik ben wel zo leep, foto's te nemen op een manier dat het niet opvalt... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Prachtig ontwerp, lekker strak. Petje af!
Maar ik vraag me wel af waarom je niet de parpoort pinout meteen hebt toegepast op het printje.

Verder mooi project.

Sine

Moderator

Dat heeft ie wel ... Alleen missen de massa aansluitingen.

@Pros
De connector die ik hiervoor had klaargelegd is "verdwenen". Die zal later deze week wel terug opduiken hoop ik. Maar ik had geen zin met wachten voor de foto :p.
Dat die gaten niet netjes op een rij staan is omdat ik die snel met een accuboormachine heb geboord ipv men print boormachine.

@Sine
De massa lijntjes bij die connector ben ik daarbij idd vergeten. Dat heb je als je op een avond snel snel een layout tekent voor de volgende dag te kunnen etsen.

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

iets van mij, een blauwe ledstrip gemonteerd boven mijn toetsenbord, zodat ik wat beter zicht heb.

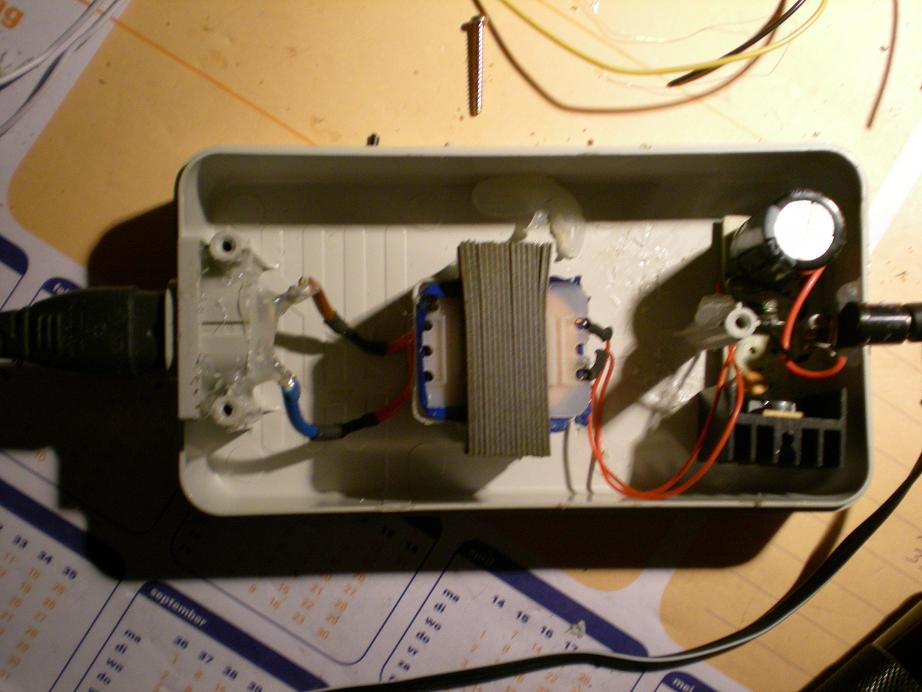

http://www.uploadarchief.net/files/download/toetsenbord_verlicht_1.jpg
de voeding^

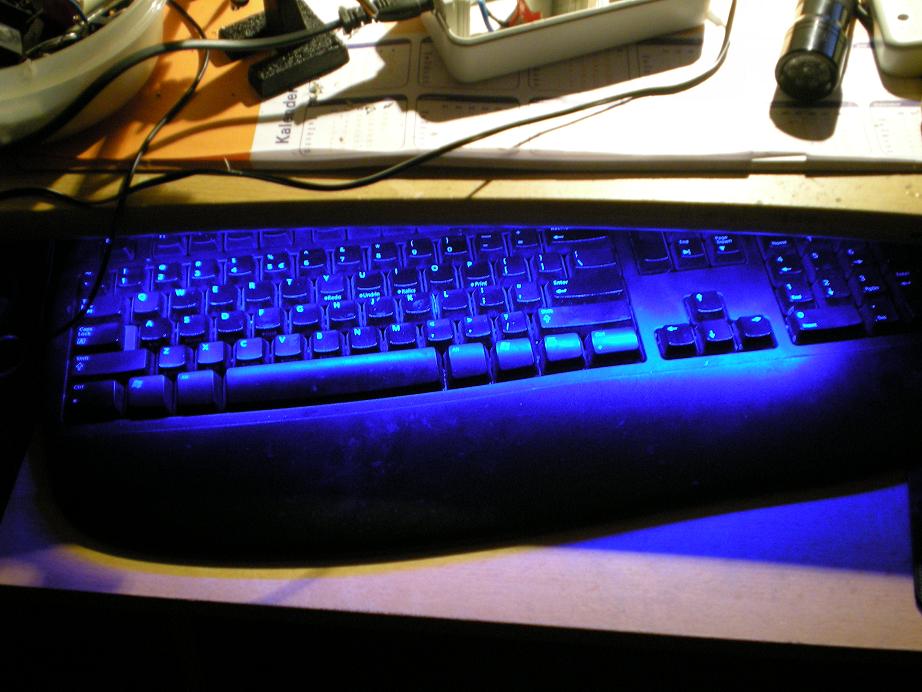

http://www.uploadarchief.net/files/download/toetsenbord_verlicht_2.jpg
het toetsenbord met de verlichting^
het lijkt op de foto donker, maar in het echt is het aqua blauw.

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Nut?

Mijn scherm geeft mij ook nog licht :p

Het is wel tof gedaan :), mac heeft ook zoiets :):):)

[Bericht gewijzigd door Henry S. op 22 september 2008 19:29:35 (60%)]

daar word je toch helemaal gek van.
mijn idee is omdat het toetsenbord op een soort lade staat. als het een stukje is ingeschoven kan ik in het donker niets meer zien. nu wel;)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

ik weet niet zeker of jullie deze al gezien hebben. Maar na een kleine beschadiging eindelijk gerepareerd en opgehangen.

http://www.uploadarchief.net/files/download/atelier0053.jpg

Bordje voor het atelier van mijn vader.

Dit was echt een rot project zal ik maar zeggen. Alles ging moeizaam het ontwerpen het frezen, de leds, de rand. de voeding.

Maar hij hangt nu :)

LED there be light

Om de nieuwe bèta van het upload archief test testen maar eens projectje van mij. Volgens mij de eerste die ik hier post. Het is een simpele op afstand bestuurde schakelaar. De print bevat een voeding, een 433MHz rf ontvanger module, een ATtiny13 microcontroller en een solid state relais. Natuurlijk kan je die tegenwoordig goedkoper kopen dan zelf bouwen, maar dat is veel minder leuk. En daarbij kan ik deze aansturen via de PC.

http://beta.uploadarchief.net/files/download/resized/picture%20061.jpg

Heb je in die tiny13 een software uart ingebouwd oid?

Hier een projectje van mij, dit is het prototype, dalijk moet het licht sturen met afstandbediening:
http://prive.world-led.com/PCBmoodlight.jpg

Hopelijk werkt het ook. Eerste keer dat ik een at90usb162 gebruik.

Flink aantal FET's. Hoeveel stroom denk je door die IDC connectors te drukken (niet dat ik weet hoeveel ze kunnen hebben...)? (RGB)LED-matrix aansturing?

[Bericht gewijzigd door Eagle666 op 23 september 2008 14:12:12 (10%)]
