Show your projects! Part 11.

Dit topic is gesloten

Te ver off-topic

Zelf verplaats naar: http://www.circuitsonline.net/forum/view/message/902946#902946

[Bericht gewijzigd door robint91 op woensdag 14 januari 2009 19:02:56 (94%)

If you want to succeed, double your failure rate.

aardig op weg met de Headwize 6n1p Buizen versterker :P

http://i42.tinypic.com/34fi7hi.jpg

Als je een knappe behuizing wil, van een mooi stukkie hout......

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/

vergeten te zeggen dat hij gewoon nog op losse houtjes staat.
Niks in elkaar gelijmt of wat dan ook

Dat toetsenbord heb ik ook :P

Bij jou is ook al duidelijk te zien waar je spatiebalk zit :P haha

[Bericht gewijzigd door Daan Timmer op dinsdag 13 januari 2009 23:27:13 (55%)

Ik ben programmeur! geen electronicus! http://www.daantimmer.nl/ Er is een ontwerp! nu nog inhoud :-)

haha ja jammer is dat het op geven momment glimmend word... super fijn toetsenbordje vind ik :)

Hee, ik heb ook zo'n toetsenbord :) soms doet er wel eens een toets lastig...

0..20V, 0..1A
http://smoerijf.be/upload/labvoeding_fin1_Megu4_T550.jpg

http://smoerijf.be/upload/labvoeding_fin2_FdIBW_T550.jpg
Labvoeding is eindelijk af.

http://smoerijf.be/labvoeding.tm

[Bericht gewijzigd door smoerijf op woensdag 14 januari 2009 18:44:24 (11%)

Anoniem

ziet er erg leuk uit ik moet er eens een kopen / of bouwen ik heb nu een lm317 als labvoeding

tja het is niet echt een project maar..

http://robots-online.nl/foto/albums/electronica/skills%20best%20man/SL736229.JPG

gisteren 3e plaats behaalt van de regionale voor ronde van "Skills Best Men" regio noord-holland en flevo land.

stef

Ziet er goed uit! Gefeliciteerd met je 3de plek

Henry S.

Moderator

Strak stef, zeker vergeleken bij je rechter buurman, oog voor detail, WCD's midden spiegel, boven rand v/d wastafel, beugels gelijk etc.

Alleen vind ik zijn doos op de goot, plus het uitkomen van de kabel net boven de goot netter dan jouw twee dozen op een rij plus de het boogje omhoog.

En de volgen de keer de buis doorlaten lopen tot onder het koperen katterugje? ;)

[Bericht gewijzigd door Henry S. op woensdag 14 januari 2009 19:42:59 (13%)

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Anoniem

ik ga meedoen met de vakkanjers http://jrvakkanjers.nl/
ik weet nog niet wat ik moet gaan doen maar volgens mij draait het rond een easy relais dat wordt nog blokken op die taal

Misschien krijgen jullie het zo aangeleerd of moet het zo ivm de wedstrijd maar ik zou toch nog kritiek krijgen van m'n baas als ik dit aflever :)

Waarom zoveel aftakdozen?
Het stopcontact rechts van het bord, ofwel de kabel langs onder uit het bord laten komen ofwel helemaal tot boven gaan en samen met da andere buizen naast elkaar leggen.
De buizen onder het bord konden ook naast elkaar liggen ipv 20cm ertussen.
En de favoriet van m'n baas, bochtjes mooier plooien in de kabel, vooral die 2 kronkels aan de kabelgoot, netjes rondplooien en vaststrippen :)

Overigens proficiat met je derde plaats. :)

@ henry S
ie pijp aan de onderkant zat eerst 15 cm hoger maar mijn colega van de installatie kwam er achter dat hij het makelijker vond met ze bochte als ik me pijp nog wat lager zou maken maar alle kabels zaten er al in.

en de jury zou kijken of je niet material zou verbruiken anders moet ik hele nieuwe pijp gaan gebruiken.

@ patrick valk
die easy relais hebben wij op school ook.
het word easy zecht het al als je de basis stapen kent is hij echt uber makelijk:P

@ solfur_ die aftak dozen zat ik later ook naar te kijken maar zo stond het op de tekening dus dacht laat maar zo :P

op school leren we bijna geen reed kwa die afstanden en zo heb het moeten maken van me stage's en vakantie werk.

stef

Shiptronic

Overleden

Hoe zo weg? De buizen bedoel je ?

Ik zie hem nog steeds, hij is alleen iets ronder geworden :)

[Bericht gewijzigd door Shiptronic op donderdag 15 januari 2009 20:22:06 (13%)

Wie de vraag stelt, zal met het antwoord moeten leren leven.

Ronder?

En ook de buisjes zijn weg zie ik :)

Ohw je bedoeld de ringkern ! Zat al te denken... ronder..
Maar die is voor de Buizen phono dude projectje die hierna komt.

Plaatje boren, zand stralen etc.. met de elektronica + buizen gaat niet echt werken denk ik :P

Lucky Luke

Golden Member

Er was hier toch laatst zo'n topic over het opheffen van de zwaartekracht met rechtsdraaiend melkzuur en antimaterie ofzo?

Ach, dat kan veel simpeler. Aanschouw mijn zweefmagneet:

http://nl.youtube.com/watch?v=lEBhvbPfpFs

Er zijn nog 4 filmpjes voor, van eerdere tests op breadboard e.d.

[Bericht gewijzigd door Lucky Luke op donderdag 15 januari 2009 21:02:49 (22%)

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

vooral die ongelukkige magnetische verf doet het em ;)

wel ontzettend leuk projectje

maar wat kun je ermee :P

[Bericht gewijzigd door HBontekoe op donderdag 15 januari 2009 22:50:57 (34%)

iets zonder duidelijke functie is vaak meer waard als iets nuttigs...

Mijn eerste gedachte was dat Peter R de vries een magneet aan het uitvragen was of ie iets had gedaan.

Verder wel erg leuk project, jammer van je verf.. Succes met het volgende prototype met normale verf :)

Resistance is futile (If < 1 Ohm)

Ik kreeg ookal een frons op het voorhoofd bij het vorige filmpje; je HOEFT niet persé wat te vertellen natuurlijk >:-)

If you want to succeed, double your failure rate.

Ik vond het juist wel comisch :P Leuk gedaan in ieder gaval!

Zo, maar weer eens iets uit mijn koker.
De opvolger van de '2-voudige netaansturing via 1 schakelaar': de 3-voudige netaansturing :-)

In totaal 3 prints:

  • De hoofdprint met de aansturing en PIC en busjes om de Velleman kit bovenop te schroeven. Trafo-tje was een ge-salvaged dingetje van een oude print.
    Er zit een 74HCT14 op voor de nuldoorgangsdetectie. Omdat 4 van de 6 poorten over waren heb ik die maar gebruikt voor een hardwarematige ontdendering van de schakelaartjes. Blijft de software ook eenvoudiger.
  • Inspiratie een dag later toen de hoofdprint al volledig was opgebouwd: een klapschakelaar.
    Extra uitdaging voor mezelf: geprobeerd om de print zo klein mogelijk te houden (zonder draadbruggen en SMD :+).
  • En ik had nog een Velleman kitje liggen: 2-kanaals afstandsbediening.
    Daarmee kunnen de lampen individueel alsnog worden in en uitgeschakeld, dimstand ingesteld etc.

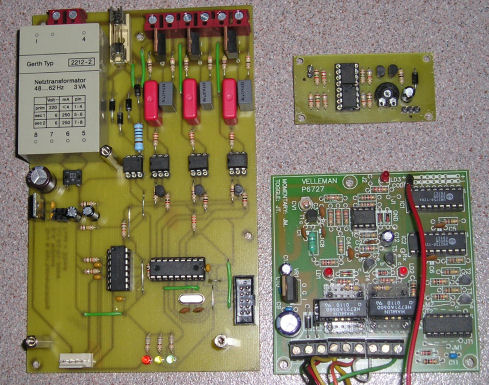

De printjes:

http://www.uploadarchief.net/files/download/netv3x_alleprints.jpg

Soldeerzijde van de hoofdprint (bij een 230V print laat ik voor de veiligheid maar zoveel mogelijk koper weg).

http://www.uploadarchief.net/files/download/netv3x_main.jpg

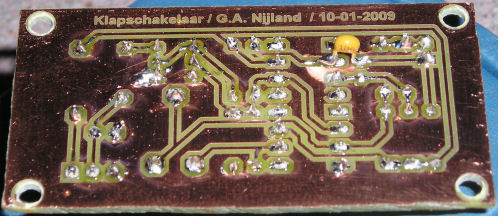

Het klapschakelaar printje.
Kleine correctie achteraf noodzakelijk: bij het tekenen van schema en print was de microfoon per ongeluk op de verkeerde opamp ingang terechtgekomen. En dat werkte niet...

http://www.uploadarchief.net/files/download/netv3x_klap.jpg

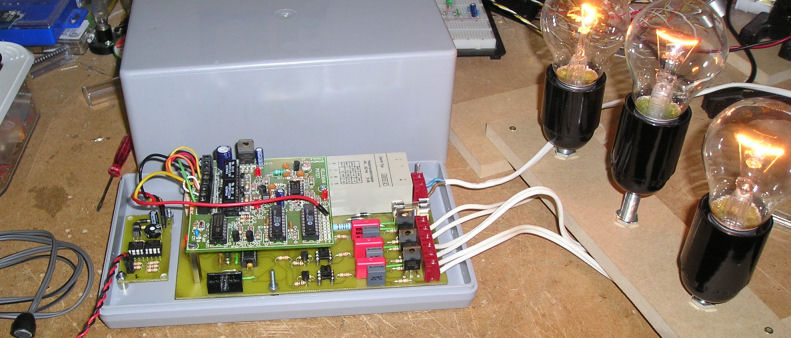

En alles werkend (in een proefopstellinkje).
De elektret van de klapschakelaar is nog net zichtbaar, links onderaan:

http://www.uploadarchief.net/files/download/netv3x_demo.jpg

Ik had alles in elkaar geschroefd, spanning erop en... NIETS!
Bleek dat één pootje van de 7805 op de hoofdprint was losgekomen.
Effe weer vastgezet en toen deed ie het.

Volgend project: funcgen met ad9833 afmaken...
