Alhier het project waar ik het afgelopen jaar (!) mee bezig ben geweest; een kortegolf-zender.
(even me post uit jongensradio anno 2007 meedogenloos hierheen gekopieerd)

En dan is het toch eventjes leuk om een paar foto's te posten:

Allereerst de hele zender en ontvanger.
Het stapeltje links is van onder naar boven:
voeding, 9MHz modulator, mixer met PLL, eindtrap
en rechts heb ik dan de ontvanger staan. Dat is nog steeds die supergaingaindegainer van lang geleden, die ondertussen wat upgegrade is met een andere mixer, betere osc. en nog zo wat van die dingen.
http://img153.imageshack.us/img153/8461/dsc1838oo3.th.jpg

Dit is de ontvangstloop.
http://img153.imageshack.us/img153/9818/dsc1840hv7.th.jpg

antennetuner, Gebouwd onder het motto: Lelijk? Als het maar werkt! (ik hoop dat rob meekijkt, dan ziet ie dat zijn tuner toch echt een fraai ding is)
http://img153.imageshack.us/img153/2851/dsc1842gd3.th.jpg

Links: audio. eerst een paar trappen versterking, dan limitter, dan een 5e orde high-pass, en 9e orde low-pass filter tussen 300 en 4kHz. En even daarna de hilbertransformator. 10e orde, van 200Hz tot 8kHz ofzo. (dus geen rotzooi op de andere zijband boven de 3 kHz, zoals bij de meeste schema's op het internet). Daarnaast een 36MHz+/-1kHz VXO. met daarachter de 2 delers. Rechtsboven de varicapmixers met beter dan -60dB draaggolfonderdrukking. en rechtsonder de unit waarmee ik modulatie kan instellen tussen AM, FM, LSB, USB. (komt waarschijnlijk ooit nog een IQ-ingang op, zodat ik ook digitale modes kan doen)
http://img153.imageshack.us/img153/1661/dsc1849vd9.th.jpg

De mixer naar de eindfrequentie. Linksboven 2MHz XO. middenboven: VCO 9 - 40MHz en een PLL-filter en 4046 achtige fasecomperator zonder deadzone, linksonder de delers, alles discreet uitgevoerd met 74HC-serie chipjes. Rechts: mixer en filter.
http://img153.imageshack.us/img153/7154/dsc1845ps5.th.jpg

detailopname van 2-polig filter, omschakelbaar tussen alle amateurbanden tussen 160 en 10m.
http://img153.imageshack.us/img153/105/dsc1846mu1.th.jpg

powerversterker. Rechts een paar trapjes met 10dB per stuk, dan de eindtrap bovenaan. Links LPF, SWR en powermeter en in het midden nog wat elektronica dat het clipping-LEDje laat branden, en aangeeft wanneer het vermogen goed is om SWR te meten. (groen -> SWR meten, oranje -> lekker vermogen, rood -> clippen)
http://img153.imageshack.us/img153/8913/dsc1844si5.th.jpg

Ik ga er waarschijnlijk ooit nog een extra ontvanger bij maken, die dezelfde oscillatoren gebruikt. Dan hoef ik niet steeds apart die zender en ontvanger op de goede frequentie te zetten. (wat een hoop werk is)

Hogepriester in het genootschap der mexicaanse hond. // // Aan 2% van de mensen is 50% van het bezit ; 1% van het bezit is aan 50% van de mensen.

Minder indrukwekkend, maar toch best wel naar tevredenheid.
Eigenlijk neem ik nooit de moeite om een fröbelwerkje netjes af te werken. Voor een fatsoenlijke voeding vond ik dat toch wel de moeite waard.

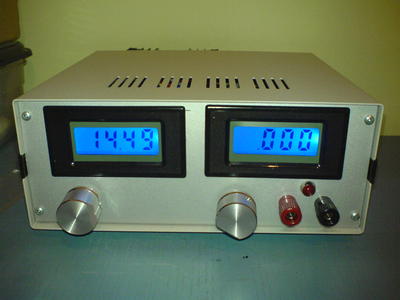

Dit is het resultaat:
http://www.uploadarchief.net/files/download/voedinkje1449.jpg

De voeding is gebaseerd op het dit ontwerp.

Mogelijk ga ik de frontplaat nog van wat tekst voorzien (maar dat heeft weinig prioriteit). Het lijkt me leuker om voor de twee dpm's nog een autorange-circuitje erbij te maken.

Niet indrukwekkend? Hmm, ik vind m mechanisch erg fraai gelukt. Vergelijk maar eens met andere kastjes die hier voorbij komen. Mooi hoor.
Oh, nog wel even teksten erbij he :)

[Bericht gewijzigd door flipflop op zondag 25 januari 2009 09:46:19 (12%)

"We cannot solve our problems with the same thinking we used when we created them" - Albert Einstein

Inderdaad, dat is een mooi kastje !

Tziet er mooi uit, maar kan je daar niet beter een print voor maken/laten maken?

Het eerste deel van mijn project is ook klaar.
Meer over het project is te vinden in:
http://www.circuitsonline.net/forum/view/63805/1

Alles is netjes weg gewerkt.
Het geheel is nu nog klein, 2 schakelaars die lampen aan en uit sturen.
Dit kan ook via het net maar in dit geval heb ik dit gedaan met domotica.

Er komt nog meer bij, ik wil via IR kunnen sturen, internet, ook heb ik nog een schakelkast waarmee ik oa mijn pc aan zet, versterker, wcd etc. dit moet later ook via domotica gaan.

Wat kleine plaatjes:

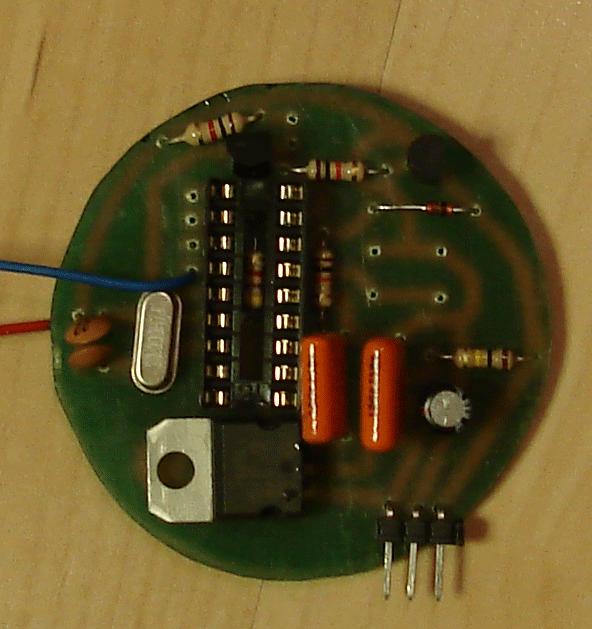

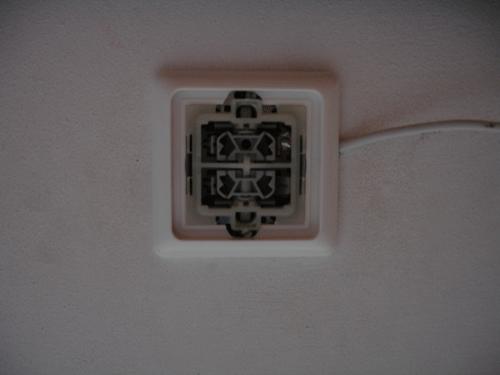

De schakelaar is niks vreemds aan te zien, in het doosje zit een klein printje:
http://www.uploadarchief.net/files/download/print_schakelaar.jpg

http://www.uploadarchief.net/files/download/schak_web.jpg

Je ziet een led (blauw) zitten, die knippert als je de schakelaar indrukt of er een commando via bus gestuurd wordt.
Deze kan ik ook afzonderlijk aan en uit zetten.

Helaas mocht ik geen gat in de balk maken daarom moet het systeem via de schakelaar weg om voeding te krijgen.

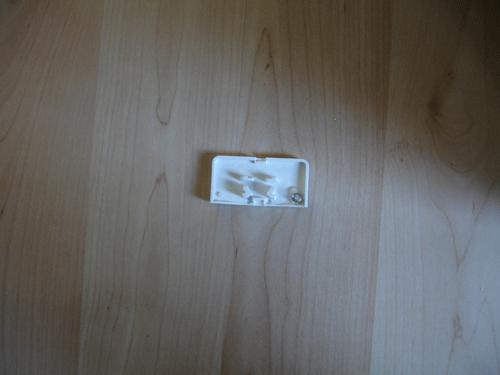

Het is een gewone schakelaar, ik heb er 2 kleine veertjes achter gezet zodat de knop terug veert als je hem los laat.

http://www.uploadarchief.net/files/download/knop_schak_web.jpg

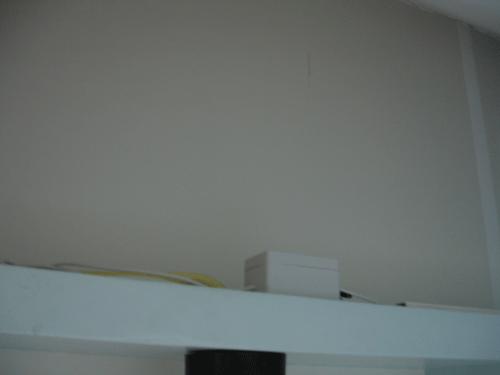

Verder boven mijn balk:
http://www.uploadarchief.net/files/download/sp_ld_web.jpg

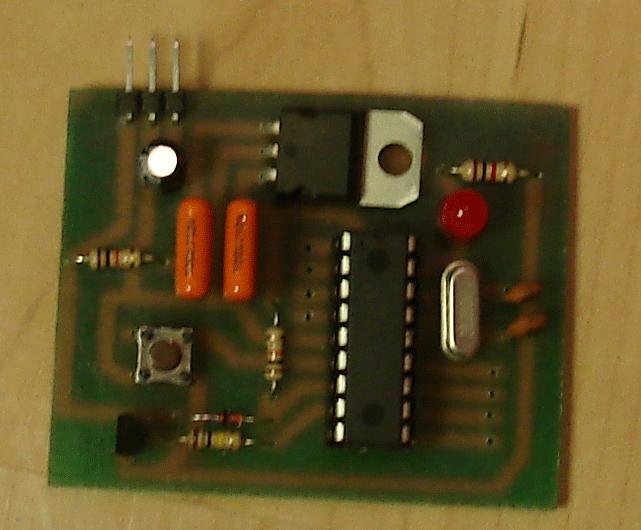

In het doosje zit de volgende print:
http://www.uploadarchief.net/files/download/print_1.jpg

Deze zorgt dat de spotjes aan en uit kunnen.
Rechts zie je een kleine strip lopen, in deze strip zitten 4 felle leds verwerkt die ik ook aan en uit kan zetten.

Onder het zwarte is de behuizing van de spotjes.
Het zwarte rechts van het doosje is:
http://www.voti.nl/winkel/p/IC-S202S02.html
Op een koel plaatje.

Later komt er een andere in zodat ik kan dimmen.

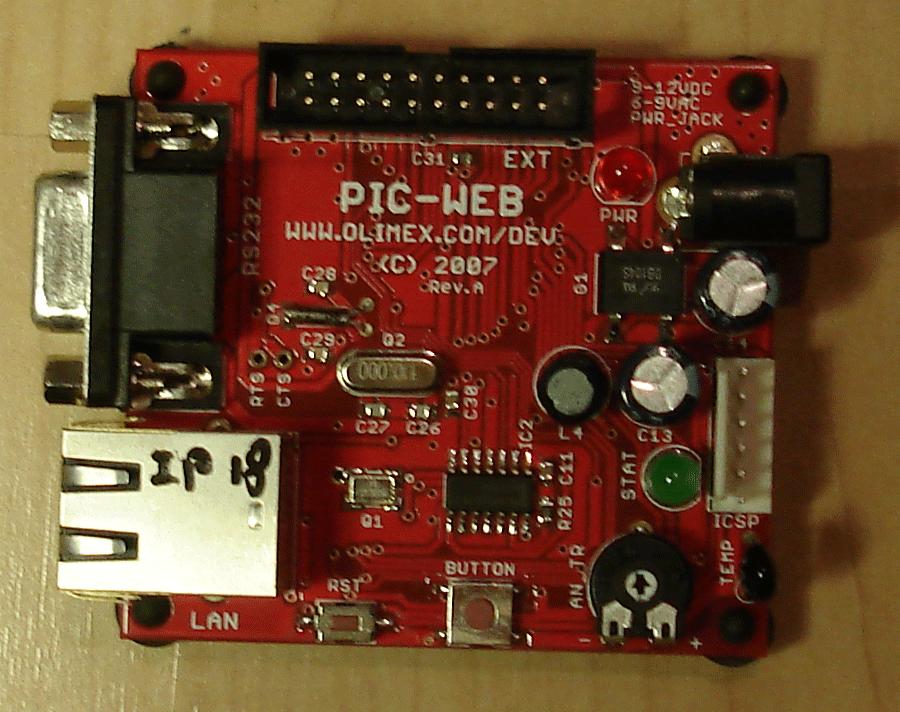

Pic web server heb ik ook al liggen:
http://www.uploadarchief.net/files/download/pic_web.jpg

Deze komt later ook op het bus systeem.

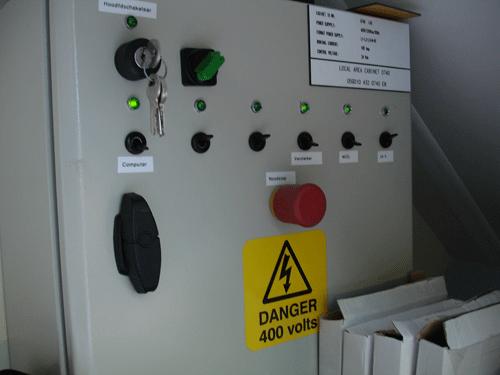

http://www.uploadarchief.net/files/download/schak_kast.jpg
Daar kan ik veel dingen in mijn kamer mee aan en uit zetten.
Deze wordt later ook verbouwd zodat ik hem met domotica kan gebruiken.

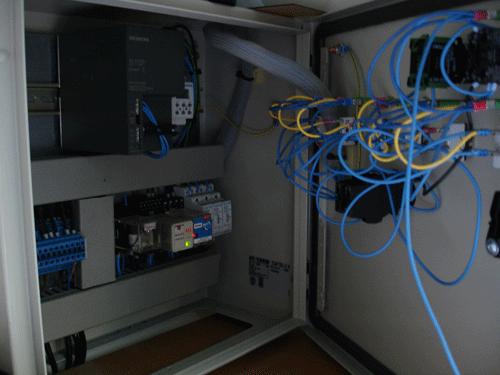

Binnenkant:
http://www.uploadarchief.net/files/download/schak_kast_bin.jpg

[Bericht gewijzigd door klein is fijn op dinsdag 3 februari 2009 16:47:14 (6%)

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt

@lithium

ik ben met een soort gelijk project bezig alleen werk ik met avr's in Bascom. heb nu ook 1 master op me breadboard en een slave op print, aan de slave zit een relais die me tv schakeld en één 12volt spot en 2 servo's waar mee ik met een webcam me kamer rond kan kijken.

fototjes: (niet allemaal scherp)

master:
http://robots-online.nl/foto/?JGALL_DIR=electronica/demotica/&JGAL…

webcam:
http://robots-online.nl/foto/?JGALL_DIR=electronica/demotica/&JGAL…

slave:
http://robots-online.nl/foto/?JGALL_DIR=electronica/demotica/&JGAL…

stef

Toch fijn als ik gif kan veranderen naar jpg....
Zo kan ik me bericht niet meer wijzigen.

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt
klein is fijn

Moderator

Dan stuur je even een mailtje naar desbetreffende moderator..

Nette kast, mooi langs de buitenkant, binnenkant ziet er ook goed uit, zelfs moeite gedaan om de draden naar de deur netjes bij elkaar te binden. Maar dan die rattennest aan de achterkant van de deur :P

Op de deur waarschuw je voor 400Volt maar binnenin zitten geen zekeringen?
Ook vind ik het nogal overdreven om een noodstop en een sleutelschakelaar te plaatsen om wat lampjes te bedienen.

Ik had hier een paar schroevendraaiers liggen die niet magnetisch meer waren en vijlen die ijzervijlsel vast houden. Hoog tijd dus om een (de)magnetisator te bouwen.

Schema:
http://www.elektronicastynus.be/Projecten/Gereedschap/demagnetisator/magnetisator.GIF

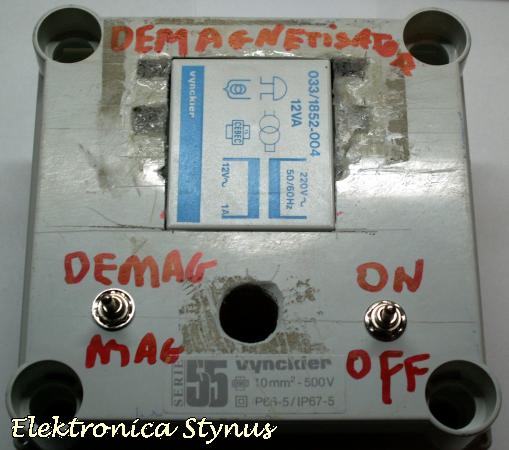

Foto:
http://www.elektronicastynus.be/Projecten/Gereedschap/demagnetisator/72.jpg
Het verdient geen schoonheidsprijs maar het werkt wel mooi :P.

Voor meer info zie:
http://www.elektronicastynus.be/Projecten/Gereedschap/demagnetisator/i…

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--

Ik zou voor de on/off schakelaar toch een druktoets gebruiken. Is iets veiliger denk ik.

Ik heb geen schrik iets nieuw te beginnen omdat de Ark is gebouwd door amateurs, de Titanic door professionals

Een oude computervoeding omgebouwd tot projectvoeding.
Eigenlijk niet echt bijzonder, maar het doet zijn job erg goed.

http://www.slenders.be/jonathan/images/2009-01-25_psu-als-projectvoeding-1.jpg
http://www.slenders.be/jonathan/images/2009-01-25_psu-als-projectvoeding-2.jpg

@jonathan: je hebt dus gewoon een paar 4mm bussen op de behuizing gezet?
een computer voeding is alles behalve geschikt voor je projecten over het algemeen alleen al omdat dang ding op 2 lijnen sensed en bijregeld als je die onevenredig belast werkt het niet
en hij is niet kortsluitvast.

niet met me uitspraken(of opmerkingen) eens mail me.K8048 guide

Ik heb hier wel degelijk een ATX voeding liggen die bij kortsluiting na uit en inschakeling gewoon weer werkt. Maar los daar van ben ik het er mee eens dat een ATX voeding verre van ideaal is als voeding. Maar voor de nog niet zo fanatieke hobbyisten en beginners zal het een goedkoop en prima alternatief zijn..

[Bericht gewijzigd door Nieko op zondag 25 januari 2009 21:55:24 (21%)

LED addicted... Fijnmalen en snuiven maar!! :P

Op 25 januari 2009 15:47:42 schreef Solfur_:
Nette kast, mooi langs de buitenkant, binnenkant ziet er ook goed uit, zelfs moeite gedaan om de draden naar de deur netjes bij elkaar te binden. Maar dan die rattennest aan de achterkant van de deur :P

Op de deur waarschuw je voor 400Volt maar binnenin zitten geen zekeringen?
Ook vind ik het nogal overdreven om een noodstop en een sleutelschakelaar te plaatsen om wat lampjes te bedienen.

Die 400 Volt stikker is gewoon voor de lol.
De kast dient zeker ergens voor, ik gebruik hem om mijn pc, versterker, wcd's etc onder spanning te zetten.
Er zit wel degelijk een automaat in, zit links in het hoekje dat zie je net niet.

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt

Heej!
Ook weer iets van mijn kant:
Een klein 9V. versterkertje van 2x 1 t/m 3 Watt
http://img134.imageshack.us/img134/1775/img0014dh9.jpg
En nog een foto:
http://img264.imageshack.us/img264/7011/img0015gj5.jpg
Er zitten 2 pot. meters op, met deze pot. meters kun je het volume van de 2 uitgangen regelen dus bijvoorbeeld links en rechts.
Als ic zit er een TDA 2822M op.
En geinig en kleine project van mijn kant!
Houdoe!

[Bericht gewijzigd door klein is fijn op maandag 26 januari 2009 13:10:15 (3%)

Doet veel met LED-inbouw en reparaties

Op 25 januari 2009 21:40:39 schreef timmie:
@jonathan: je hebt dus gewoon een paar 4mm bussen op de behuizing gezet?
een computer voeding is alles behalve geschikt voor je projecten over het algemeen alleen al omdat dang ding op 2 lijnen sensed en bijregeld als je die onevenredig belast werkt het niet
en hij is niet kortsluitvast.

Deze zou wel kortsluitvast moeten zijn. ATX voedingen die aan de standaard voldoen zijn dat allemaal. Ze moeten belast ingeschakeld worden, dus heb ik ook nog wat weerstandjes aan de binnenkant moeten toevoegen.

By the way. Ik heb nog twee professionele, regelbare voedingen, maar had gewoon nog een 12V bron nodig. En aangezien ik zeker nog 5 van die PSU's heb liggen hier thuis, allemaal gesloopt uit oude PC's was dit wel ideaal. Je kunt er een grote stroom uit trekken, maar de spanning kan wel gemakkelijk 5% afwijken.

edit:
@timmie Wat bedoel jij trouwens met onevenredig belasten? Op de -12V lijn mag ik maar 0.5A afnemen, op de +12V lijn mag ik tot 10A gaan. Dit lijkt me eerlijk gezegd alles behalve symmetrisch.

Wat timmie bedoelt is dat sommige mensen denken dat er maar 1 schakelende voeding is, en dat die teruggekoppeld is om 5V op de 5V lijn te geven. En dat er dan via "toeval" ergens geregeld is dat er ook 12V ontstaat. Ik zou dan denken dat het helemaal niet zou werken, maar kennelijk doet het dat toch. Of die mensen hebben het verkeerd. Het idee is dus dat als je de 5V zwaar belast, dat je 12V wel eens omhoog zou kunnen gaan, en andersom: Als je 5V nauwelijks belast, zou de 12V wel eens minder dan 12 kunnen worden (zeker als je wel veel uit de 12V trekt).
