We zullen hem wel eens aan de dipool hangen, dan weet je zeker dat het niet de terugwerking van de antenne is. Misschien net zoiets als een microfoon te dicht bij een luidspeaker te houden, dan gaat te boel rondzingen. Dinsdag moet ik werken, Woensdag moeten we nog wat boodschappen doen. Donderdag is kerstverplichtingen maar
Ik ben vrijdag de hele dag alleen thuis. (de familie heeft dan het jaarlijkse tradionele bezoek aan de winterefteling en dat trek ik niet meer)

Vrijdag komt mij ook zeeer goed uit. Spreken we dat af...

Ben ik lekker wat aan het knoeien in mijn soldeerhok, ik heb de 23cm eindtrap op tafel staan, breekt er een pootje vd gelijkrichtbrug af in de hooibergschakeling.
Is vd 24 Volt voedingslijn, dus niet echt ernstig, ik maak wel een nieuw, en nu ff netjes op een experimenteer printje.
Nieuw diodebrugje, uit de junkbox natuurlijk, 80 volt 1.5 Amp, moet genoeg zijn.
lm 317 uit de oude schakeling geleend, gelijk er een mooi koelvinnetje aan, mooi mooi.
Ook maar even een 10 nano ctje erover, had de hooiberg ook niet.
Trots op mezelf.
Spanning erop, relais die de schakeling voeden moet werken niet. baal.
Meten, maar 5 volt spanning.
Wel genoeg wissel.
Scoop eraan, een bos haar op de 5 volt, je wilt het niet weten.
Ik denk junk gelijkrichter stuk.
Weer een paar uur lekker bezig in het niets.

lijkt wel of die dingen stuk gaan als je er naar kijkt. Mijn negatieve regelaar uit mijn voeding heeft het ook weer eens begeven. Ik deed even iets fout (ik heb er twee trafo's in een met een 317 en een met zijn negatieve broertje. Edit: er zitten 2x 317 in omdat ik geen negatieve heb. Dan had ik twee regelbare voedingen en in serie een symetrische. Die moeten dan wel gelijk staan. Ga dat ding eens helemaal opnieuw maken met meters enzo erin en gewoon 1 trafo voor een symetrische en een voor een regelbare. Als ik dan toch bezig ben denk ik dat ik er ook gelijk een HT voeding inzet met de variac er aangekoppelt. Maak ik een aantal frontplaatjes die precies op mijn planken geschroeft kunne worden en zet ik het spul er achter, een soort lowtec 19" idee

De SA615 oscilleert keurig op 45MHz maar met de varicap op de zaagtand weet ik dus niet waar de oscillator blijft. De Tek houdt dat niet bij dus dat ga ik eens even met een losse voeding testen maar die moet ik dan eerst repareren. Er komt signaal door maar het is heel zacht. Er moet echt een versterker na het filter. Ik zag twee hele kleine paaltjes.

Fred

[Bericht gewijzigd door fred101 op dinsdag 23 december 2008 10:56:43 (26%)]

Fred,

zet bij regelaars altijd een diode, bijv 1N5404, antiparallel over de uitgang. Mijn ervaring met 78xx/79xx/LM317 etc. regelaars is dat ze bijna onverwoestbaar zijn.

Wat wel defekt gaat zijn (goedkope ) chinese spullen.
Van een low cost regelbare voeding is de trafo doorgebrand.
Dit terwijl de voeding aanstond zonder belasting. Waarschijnlijk een wikkeling kortgesloten. Voeding wordt nu opgebouwd met o.a. nieuwe trafo's.

Dat zal ik zeker doen, doe ik tegenwoordig ook maar die voeding heb ik zo ongeveer als eerste project gebouwd toen ik nog niet snapte wat zo'n ding deed. Nagemaakt van het schema op een of andere site. Nu pak ik gewoon het datasheet en hou dat aan.

Ik wil denk er ook over om diodes in serie te zetten als bescherming tegen fout om aansluiten. Ik heb ook nog een L200 daar kan je ook de stroom regelen, dat lijkt me wel een veilige optie.
Ik wil verschillende wisselspanningen die ik ook gelijkgericht en afgevlakt kan gebruiken. Daarnaast misschien een optie om wat stabilisatie buizen te gebruiken om wat verschillende spanningen ook te stabiliseren. (150,200,250V). Dus een soort multivoeding station met lekker veel opties. De 6A variac inbouwen, daarachter een dikke trafo (500V en spanningsverdubbeling) dan heb ik een regelbare voeding van bijna 0 tot 1200V. Die trafo heeft aftakkingen om de 50V, dan is er minder kans dat ik hem op te hoge spanning draai. Kan het nooit hoger worden dan de schakelaar aangeeft.
maar ook zo dat de variac uitgang apart gebruikt kan worden en dat ik de scheidingstrafo er tussen kan zetten. Ook een 110V stopcontact erop. Nu moet ik steeds van alles doorstekkeren en dat gaat wel eens mis. Daarnaast een trafo die een lm317/337 paar aanstuurt en een die een L200 doet. Ik heb ook nog een hele dikke 12-0-12V liggen. daarmee wil ik 24V maken (ding is goed voor iets van 20A) maar stabilisatie moet ik dan denk ik vergeten, is ook niet snel nodig met zo'n ding denk ik. Is bedoeld om bv een SEM te voeden. Dan wat meters erin, of als leuk projectje om eens een pic te programmeren een digitale uitlezing met van die LED blokjes. Ik heb nu die ene defect is nog maar een regelbare voeding en dat is wat lastig. Zal wel wat groot worden maar wel handig bij elkaar. Gewoon alles op een plank en dan het front zo dat het door de plank er boven mooi wordt afgesloten als een soort rack montage.

Zoek zoek in de voorraden, kom ik nog een 24 V regelaar tegen.
Kan de 317 eruit.

Zoek me wel een bult naar de pinout van een ITT TDD of TCD, kan hen niet goed lezen, 1612 ding.
Zat in de bak met regelaars, in voldoende mate, maar nergens een pinout op het web.
Offer er maar een paar op denk ik, dan weet ik het wel.

In 1963 kreeg ik voor mijn verjaardag een Philips Pionier I bouwdoosje. Helaas is deze in de jaren daarna in de strijd verloren gegaan.
Tweedehands exemplaren zijn momenteel onbetaalbaar. Op eBay en Marktplaats verwisselen deze radiotjes of bouwdoosjes voor een bedrag van Euro 100,- tot 200,- van eigenaar.

Op de NVHR beurs van 14 december stond er een stand met replica onderdelen van deze bouwsetjes. Ook nog stevig aan de prijs, maar als je de rest in de junkbox hebt liggen valt het nog mee.

De handleiding heb ik ook niet meer, maar die is op het net te vinden.
Omdat het mijn eerste vakantiedag is, heb ik e.e.a. vandaag maar opgebouwd.
Helaas mis ik wel de originele "mannetjes" van Philips. Maar met soldeerlipjes en afstandbusjes lukt het ook aardig.

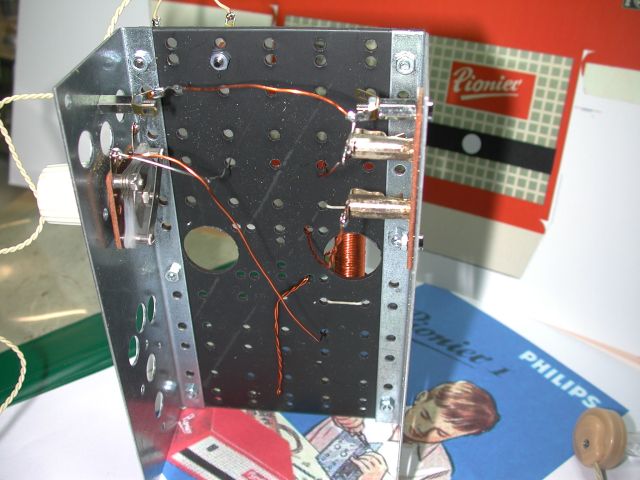

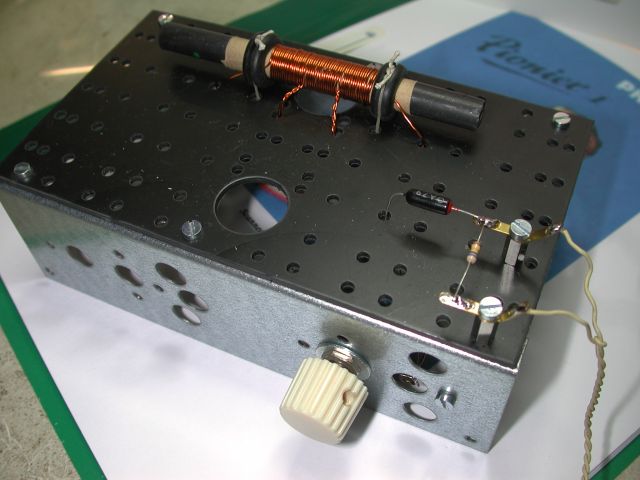

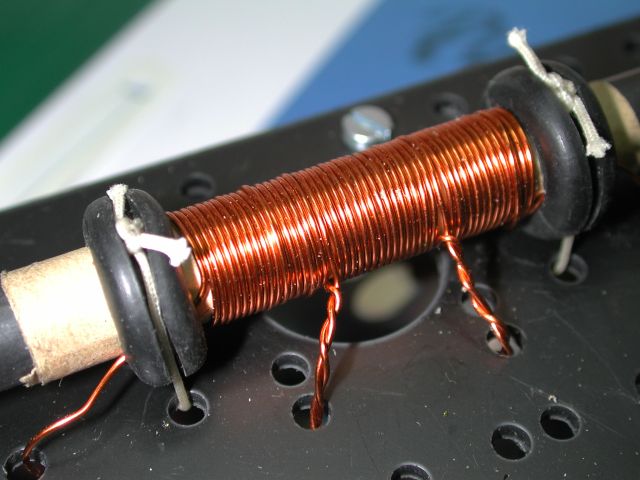

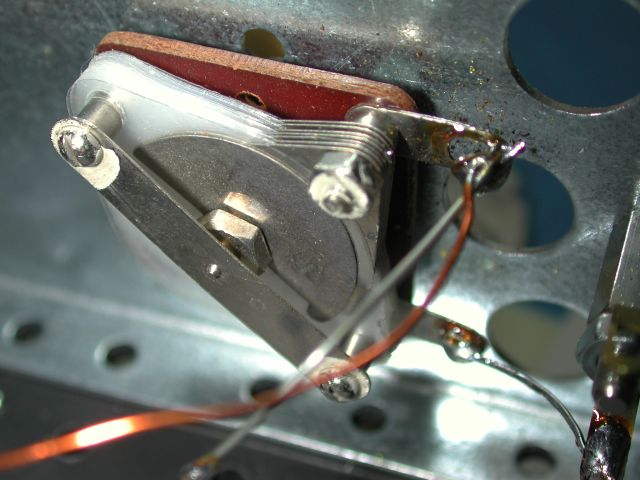

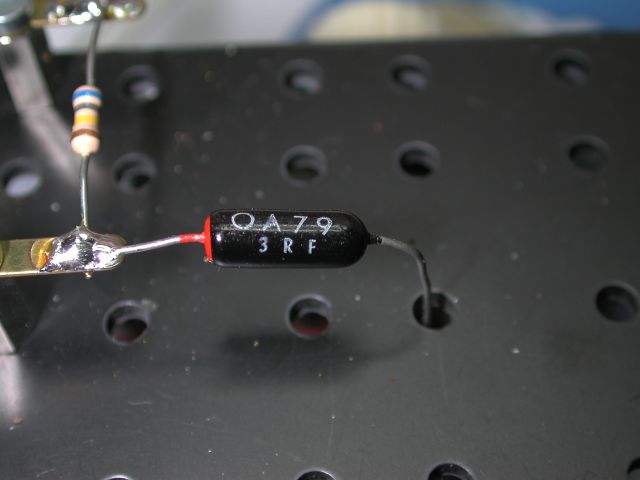

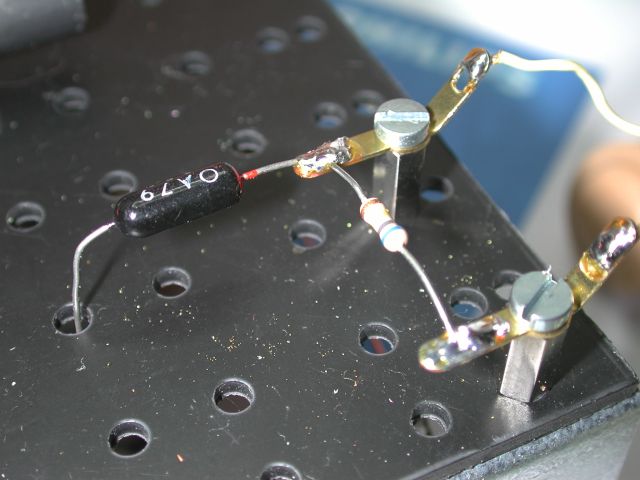

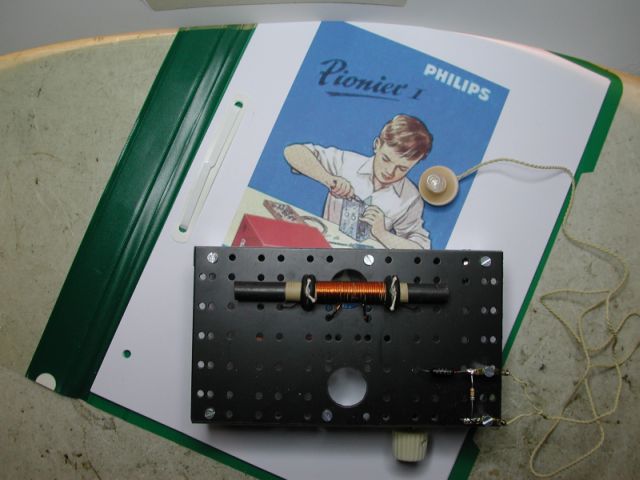

Onderstaand wat foto's

Jawel het werkt ook nog. "Maria radio" komt luid en duidelijk door.

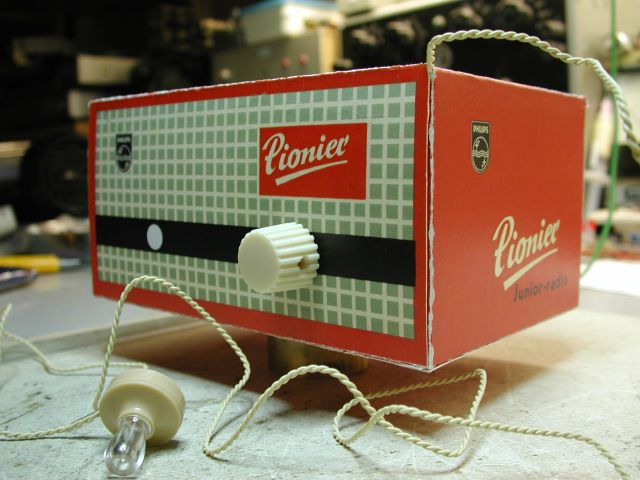

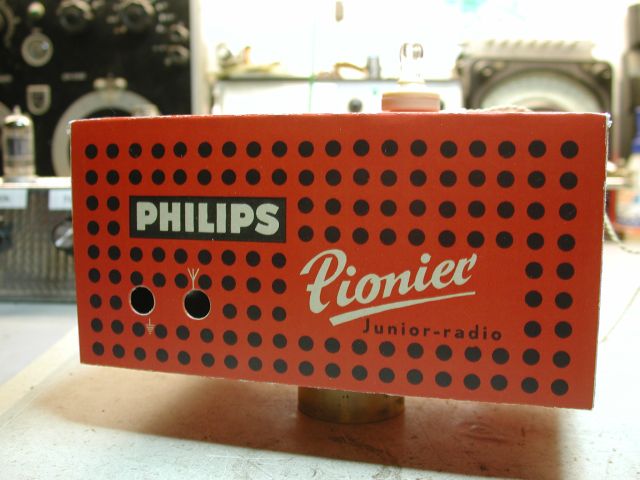

Nu nog heel voorzichting het kastje uitsnijden en ritsen op de vouwlijnen, dan is een stukje verleden weer terug.

[edit] Even prutsen met schaar en lijm en dan heb je een kastje. In de het oude bouwdoosje moest het ook op die manier.
Gelukkig heb ik de originele knop 45 jaar bewaard.

Mooi hoor.

Bedoel je dat je die veertjes nog moet hebben zoals de latere philipsdoos ? Die heb ik nog een aantal liggen.

Die veertjes zijn uit de EE bouwdozen.

"Mannetjes" zijn koperen/messing busjes met een diameter van 6mm en een M3 draad binnenin.
Er zit in een zijde dwars een zaagsnede en dan aan de ander zijde een zaagsnede in de lengte.

Op onderstaande foto van een Pionier III zie je er een aantal.

Foto met dank aan Hans Otten. KLIK

Dat was idd een EE doos. dit is wel veel mooier en stabieler. Hier kun je ook veel meer kanten mee op. Lijkt wel mecano. Deze zijn in ieder geval makkelijk te maken. Stuk messing staf op de juiste diameter draaien. Doorboren en tappen en dan door en inzagen.

Mooi systeem trouwens, kunnen ook buisvoetjes in, potmeters op enzo. Erg handig. Die plaat is kunstof neem ik aan ?

[Bericht gewijzigd door fred101 op dinsdag 23 december 2008 17:55:00 (19%)]

Origineel is het pertinax. De replica is een harde kunststof.
Het bestaat ook in aluminium voor de Philips Senior bouwdoosjes.

@Fred; Had je dat mailtje nog gezien met die experimenteer bordjes met buisvoetjes?

Whow, als ik deze foto's zie onderga ik een ervaring op de schaal van 8,2 van Richter.
Wát een tijd was dit!
Geweldig!
Thanks for the memories.

@JIM, ja heb ik gezien. Leuke dingen, beetje zoals ik nu zelf heb gemaakt.

Ik dacht, scheelt je een hoop werk.

Hij is erg mooi geworden Hugo. Ook een mooi varco'tje erop, die zijn al net zo zeldzaam.

Ik heb de EE1050 gehad (met de veertjes). De radio die je er mee kon bouwen heb ik nog wel. Potmetertje is niet meer origineel, de rest wel.

Is wel een beetje stoffig geworden na zoveel jaar op de kast staan. Voor zover ik nog weet heb ik de bouwdoos eind 1970 gekregen voor mijn 10^e verjaardag.

Ook heel mooi Mans. Gelukkig worden we oud...
Hier zit weer een iets moderne varco in zo te zien. Mijn varco is helaas niet origineel.

Die transistors op printjes doet mij weer aan school denken. Dit hadden wij in onze practicum dozen.

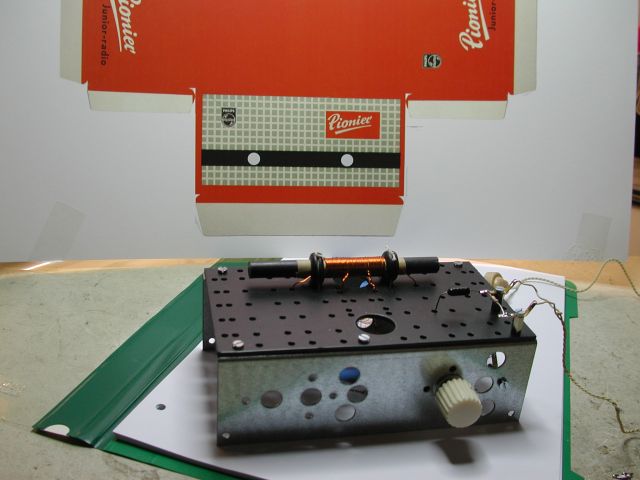

Het Pionier kastje zit nu ook in elkaar. Ik heb mijn post bijgewerkt.

Op 23 december 2008 22:02:51 schreef Hugo Welther:
Gelukkig worden we oud...

Ja, wat een oude lullen zijn jullie. Ik ben met de hypermoderne EE2003 begonnen. (en trouwens ook met de EE20 van mn pa)

Jeugdherinneringen!

De gebruikte onderdelen, o.a. transistoren op printjes en de condensatoren, komen me heel bekend voor.

Zo Hugo, mooi gemaakt, en de koude winteravonden moeten nog komen.

Ik heb ook nog een oude experimenteerdoos van Philips gevonden in de plaatselijke kringloopwinkel ...( al een poosje geleden)
Bijna kompleet , kan hem wel aanvullen uit eigen voorraad .
Ik dacht hem te bewaren voor mijn zoontje , mocht die er interesse voor krijgen .
Maar als ik jullie zo hoor , kan ik hem beter opbergen voor slechtere tijden , en dan op E-bay zetten ofzo ...

BTW , vandaag een beetje verdwaalt geweest in Nederland en ergens in Beverwijk terecht gekomen ... Toen was de rit naar IJmuiden wel errug kort geworden en even mijn gezicht laten zien bij de BACO . ( Sorry als dit reclame is , dan moeten de Mods dit maar verwijderen )
Maar het viel mij eigenlijk een beetje tegen .
Ik ken de baco nog van toen het nog echt een legerdump was , en dat is er nu echt ver te zoeken .
Ik moet er wel bij zeggen dat ik er misschien een vijftien jaar niet meer geweest ben , maar het is toch niet meer de baco die ik gewend was , eerder .
Ben overigens niet met lege handen daar weggekomen , een paar buizenvoeten , meetsnoertjes en wat C-tjes waar ik regelmatig mis in greep heb ik uiteraard toch wel meegenenomen .
Ik had ook nog het idee om er zo'n omgeprogrammeerd mobilofoontje naar 2meter , mee te nemen voor €95,= , maar ik vond dat toch nog wel aan de prijs ...( Maar ik moet toch ergens een keer mee QRV komen .) En ik had mijn twijfels over zo'n apparaat , want ik heb er natuurlijk niet van te voren gegevens van opgezocht . Er is mogelijk helemaal niets mis met die dingen .

Verder wel weer heel naar mijn zin gehad , daar in IJmuiden

Radioortje

@Radio'tje,
Zo een mobilofoon had je zo mee kunnen nemen, er draaien diverse jongens hier in de omgeving met zo een ding, en werkt perfect (de Kenwood uitvoering).
En ach, legerdump raakt een beetje over, hij heeft best nog wel leuke dingen staan maar eea rouleert een beetje.
Ik heb drie jaar terug er een mastje opgehaald in foudraal, een isolatievoet eronder en stoken op 20 en 40.
Ik heb afgelopen weekeinde nog een poosje staan kwijlen bij die Telefunken ontvanger, maar moet even wachten tot het qua munten kan.
Wel wat van die chineese meetsnoertjes meegenomen, altijd handig.

Die heb ik in Apeldoorn gezien, ik had spijt dat ik voor het zelfde geld net een condor had gekocht. Leken erg solide. Ik heb gisteren eens niet gesoldeerd maar op HF gezeten. Probeerde op 809m een turk te werken maar ik hoorde hem alleen met de FT950 (toch wel een goed ding) alleen hoorde hij mij niet met 100W door al het getune gefluit en gegil. Ben toen naar het cw deel gevlucht om te luisteren en toen hoorde ik een belg met ongeveer 12wpm maar behoorlijke tussen ruimte en een net "handschrift". Voor de grap een keer geantwoord op zijn cq en toen kwam hij terug. Ik schrok me kapot, dat had ik eigenlijk niet verwacht. Ik vergat het protocol, miste de makkelijkste letters maar kon grofweg volgen wat hij seinde. dingen als om fb ur rst 599 my qth herkende ik. Ik moet toch nog erg veel oefenen, vooral in seinen, dat ging erg roestig. Maar dit was mijn tweede qso en de eerste zonder computer als spiekbriefjeen dat is toch wel erg moeilijk met fadende signalen en qrm. Maar wel erg leuk. Smaakt naar meer. Ga nu dubbel zo hard oefenen (ben al een jaar bezig )

Vanmorgen ook maar weer even verder gegaan met het QRP project.

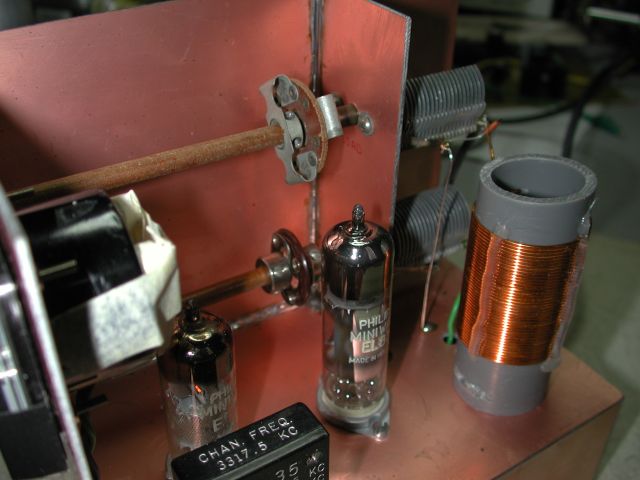

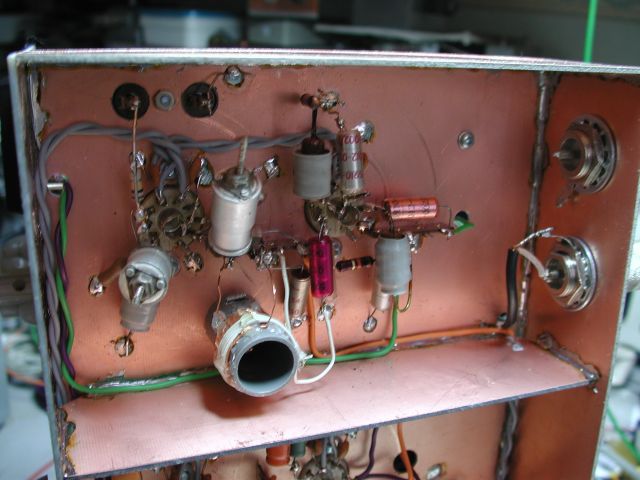

Nog wat onderdeeltjes er bij:

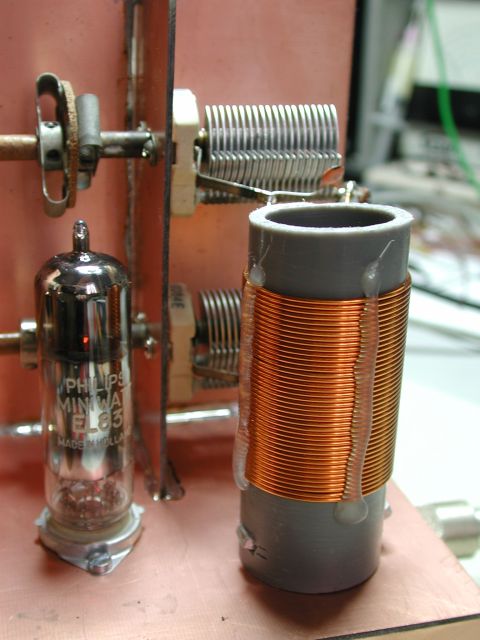

Uitkoppelen aan de koude kant van de oscillatorspoel geeft de minste demping van de oscillator.

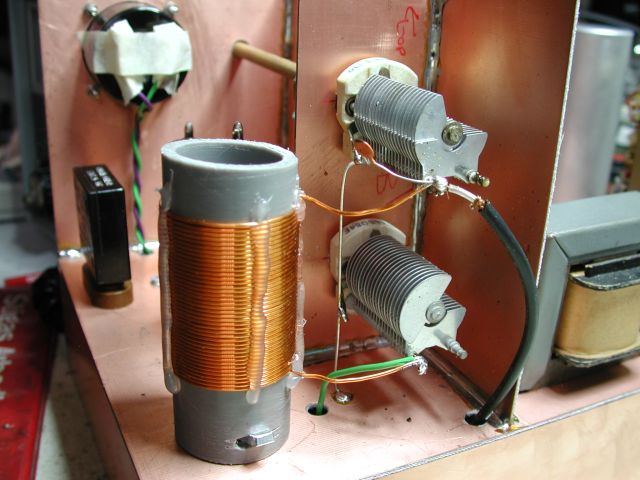

Het was even puzzelen om de plate en load handig neer te zetten

De koppelingen vond ik in Bladel. Die varco's hebben natuurlijk weer een 1/4" (6.3mm) as.

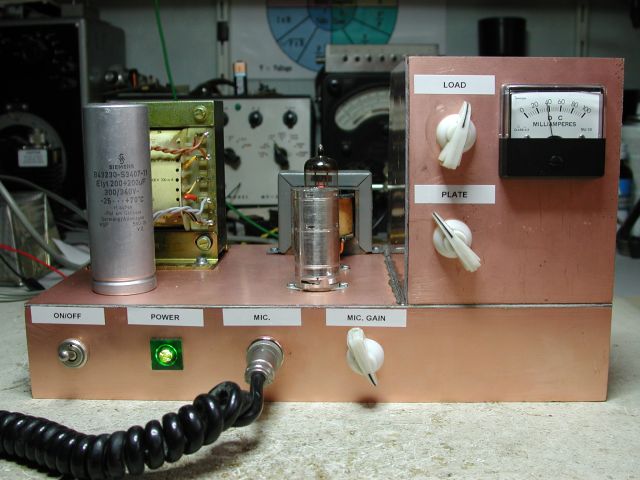

Er is een werkende AM zender

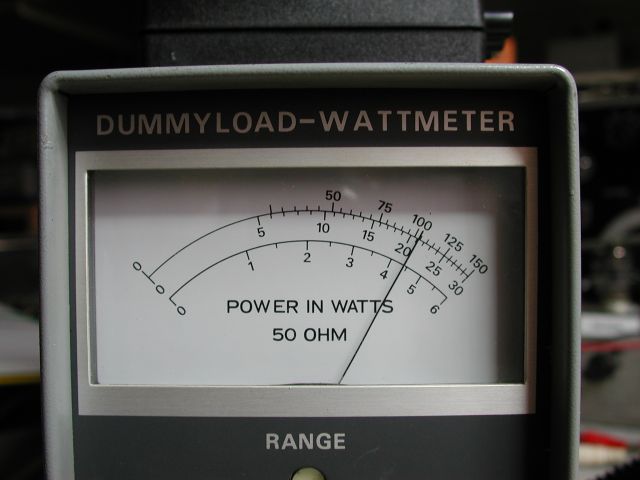

Bijna 4,5W carrier

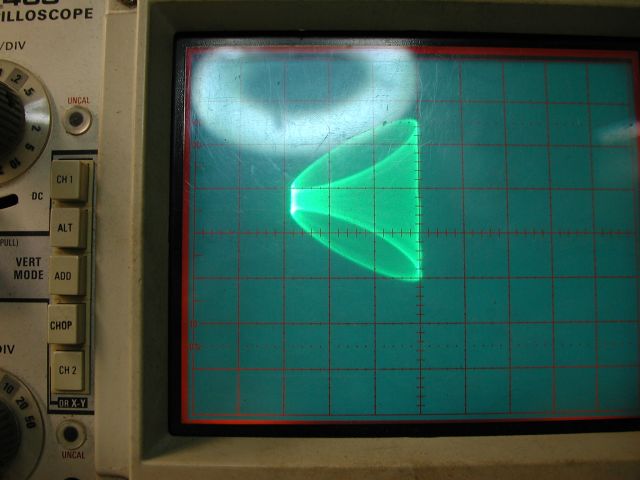

Alleen de LF moet nog wat aan gebeuren, er is niet genoeg drive

De schuine zijden moeten vlak lopen.
