Geïnspireerd door wat topics over het onderwerp en een beknopte doch goede fm-bug-beschrijving van Zweetvoetje, heb ik gisteravond eens een poging tot een bugje gewaagd.
Het moet gezegd worden, het is een robuust ontwerp van Zweetvoetje. Ook met andere transistoren, andere waardes voor de condensatoren in het hf-deel en een ander potmetertje én dan ook nog eens op baantjesprint ipv eilandjes of dode kever.
De kwaliteit van het geluid is prima! Was even fröbelen met antenne/spoel en potmeter, trimmertje en ingangssignaalsterkte. Soms stoort het nog wel als ik ga verzitten of m'n arm uitsteek, maar ook dat lijkt nu beter te worden. :-)

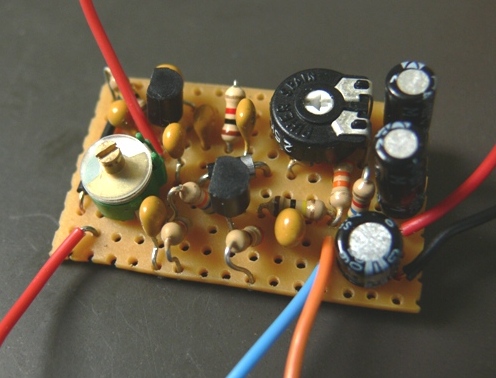

Zie hier het printje van 4,0 bij 2,5 cm.
http://www.uploadarchief.net/files/download/fmbug_klein.jpg

Op 18 februari 2009 20:49:19 schreef PCB artist:
Mijn TCP/IP projectje met een PIC18F4620 en de welbekende ENC28J60.
Webservertje draaid al op het interne eeprom geheugen, nu nog mijn externe 1MB chippie werkend krijgen.

[afbeelding]

Hoi
In welke taal heb je dit geschreven?

nonkel dw

PCB artist: Kan je iets meer info posten, zoals het schema en ook ben ik benieuwd hoe je communiceerd met deze PIC server.
Ik ben hier ook eens mee bezig geweest en had problemen met communicatie via IE7

Hier een paar foto's van mijn robot en een paar printjes.

Alle plaatjes zijn klikbaar

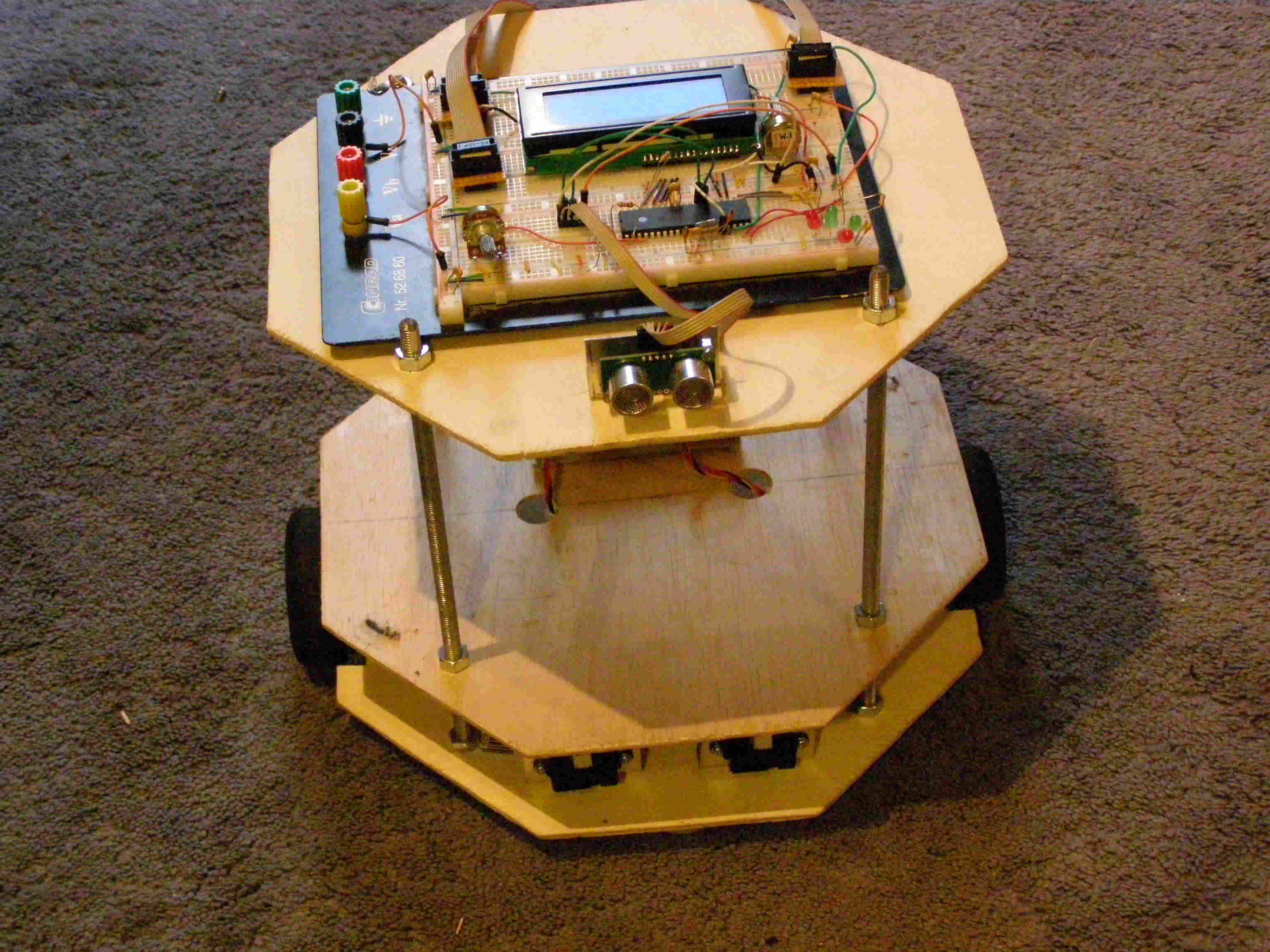

het geheel (de compressie is zo hier en daar vreselijk scheef gegaan)

http://www.uploadarchief.net/files/download/resized/p2190003.jpg

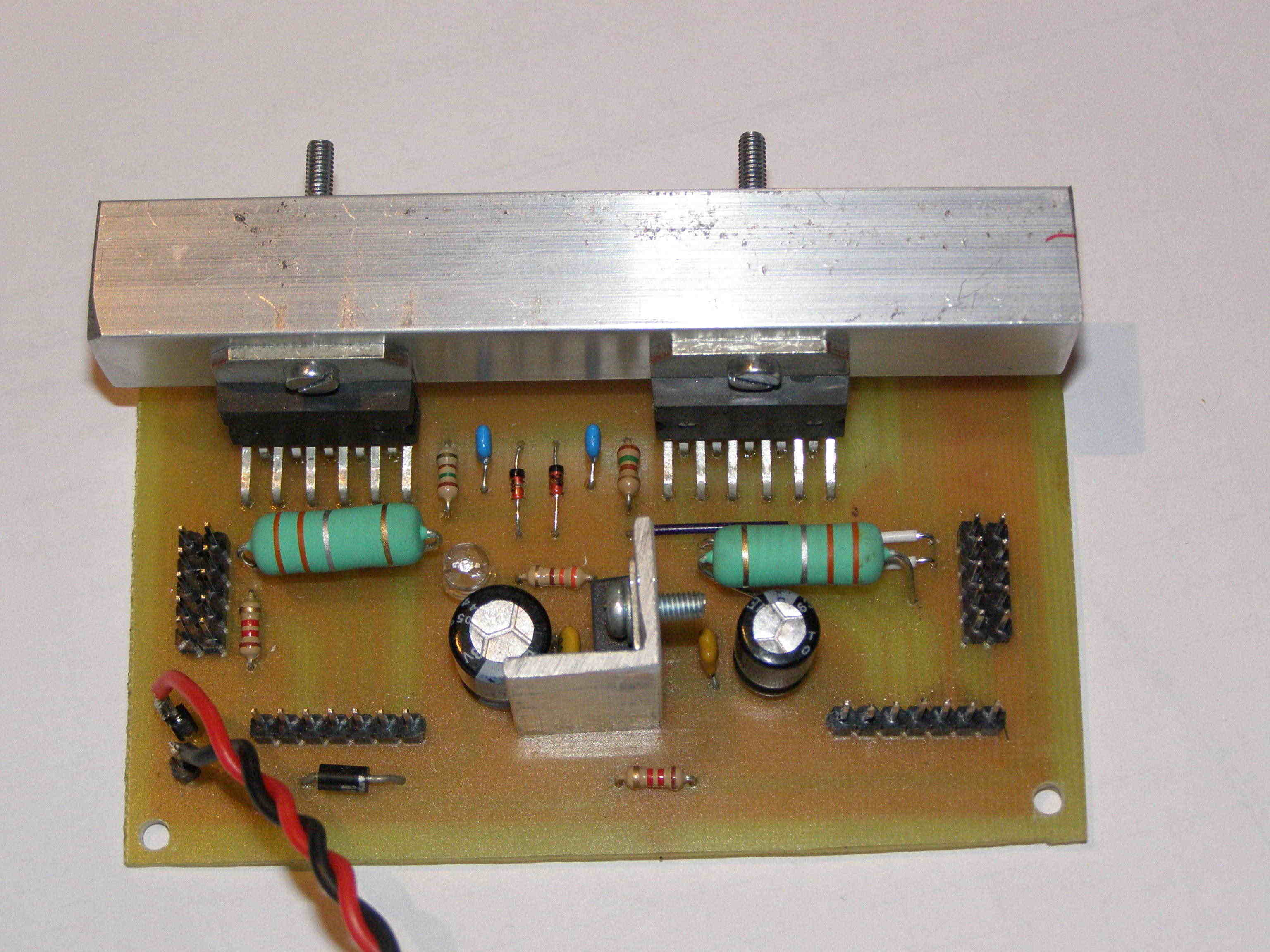

Het motordriverprintje (drie keer raden met wie ik samenwerk)
http://www.uploadarchief.net/files/download/resized/p2190021.jpg

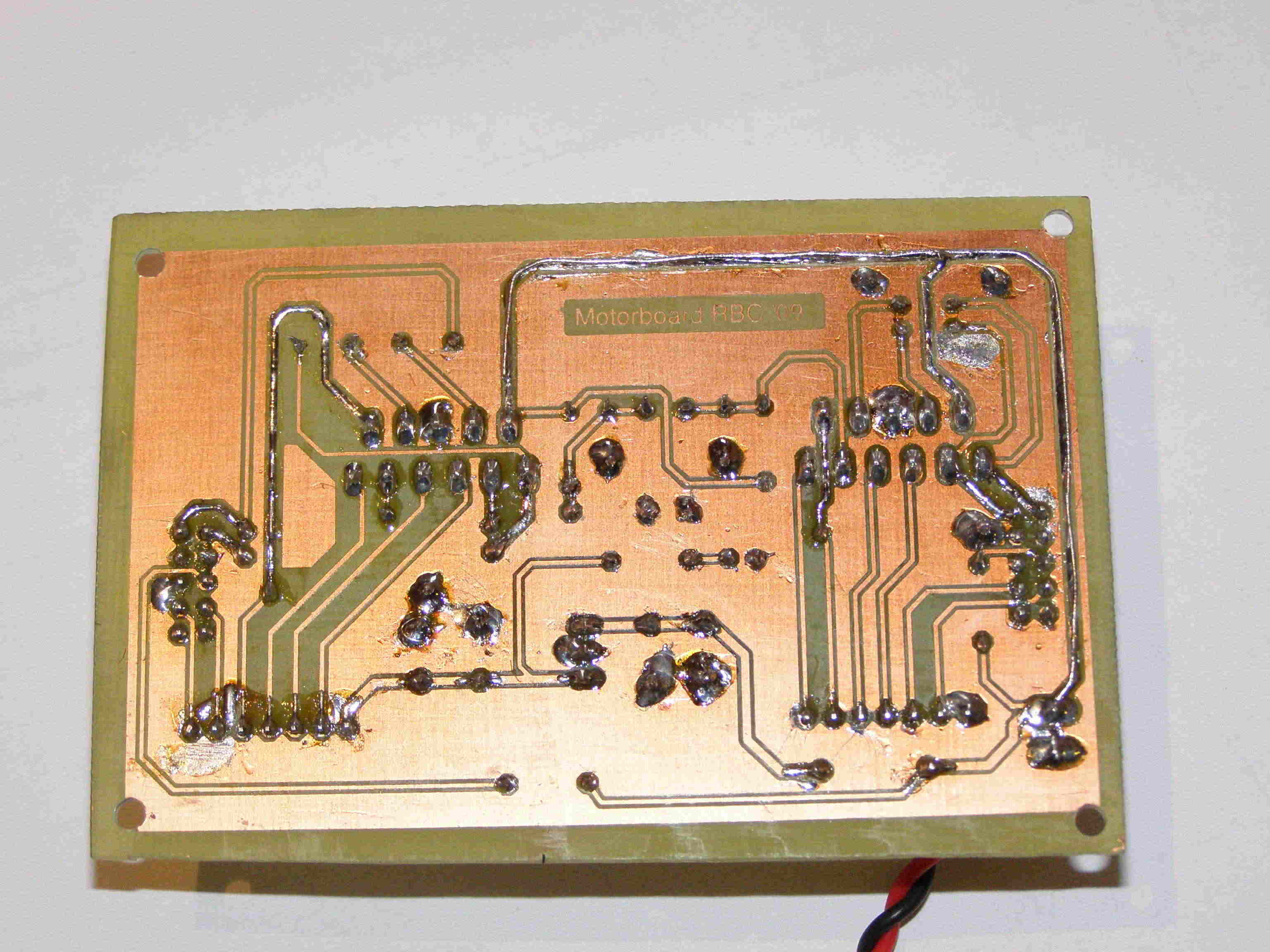

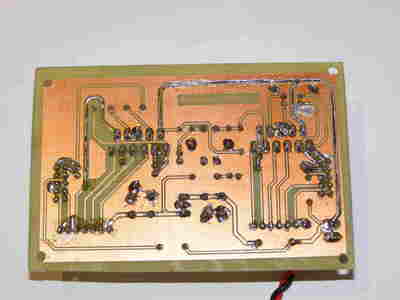

en de onderkant, dit is mijn eerste gelukte printje, een les voor de volgende keer is de spacing tussen de groundplane wat groter te maken. Ook de pads en spoorbreedte moet wat groter.

http://www.uploadarchief.net/files/download/resized/p2190022.jpg

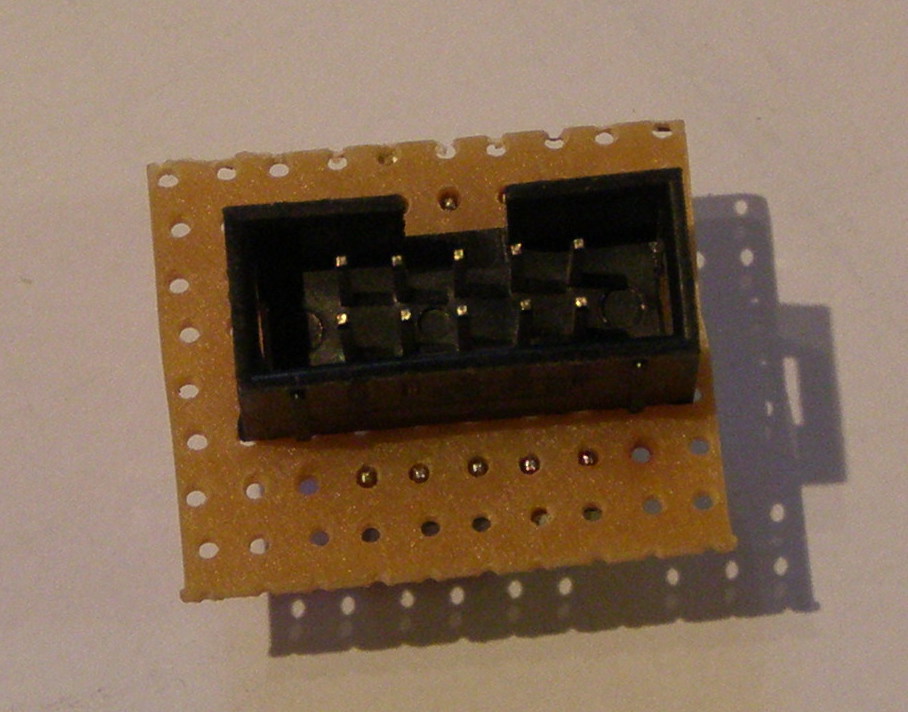

Hier een printje om flatcable in een breadboard te kunnen stoppen, simpel maar doeltreffend

http://www.uploadarchief.net/files/download/resized/p2190028.jpg

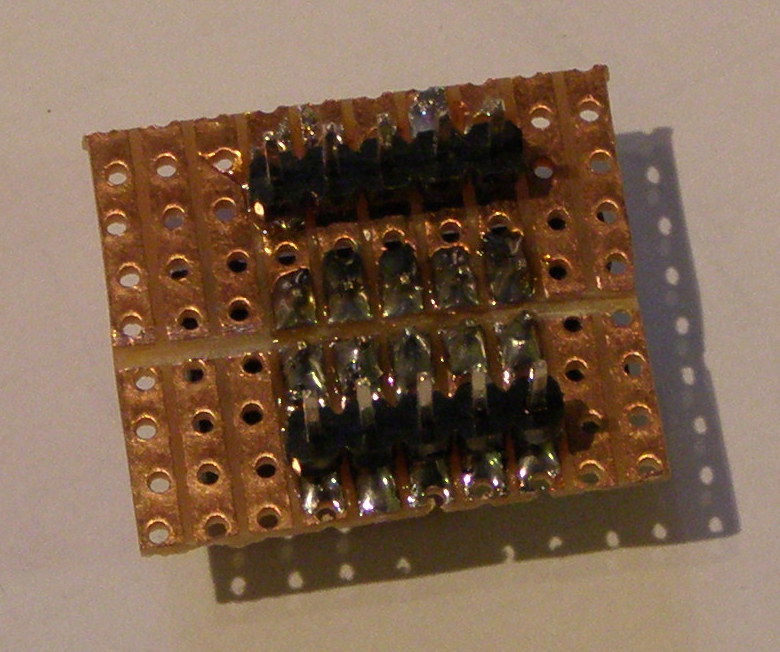

onderkant

http://www.uploadarchief.net/files/download/resized/p2190029.jpg

Ook heb ik nog een max232 printje en een 7805 voedinkje voor bij het breadboard gemaakt. Wat mij opviel bij het solderen is dat het tin erg snel naar de groundplane trekt als je soldeert op pads die aan de groundplane hangen. Ook is die fluxspray niet erg ideaal omdat er allemaal hoopjes flux vormen.

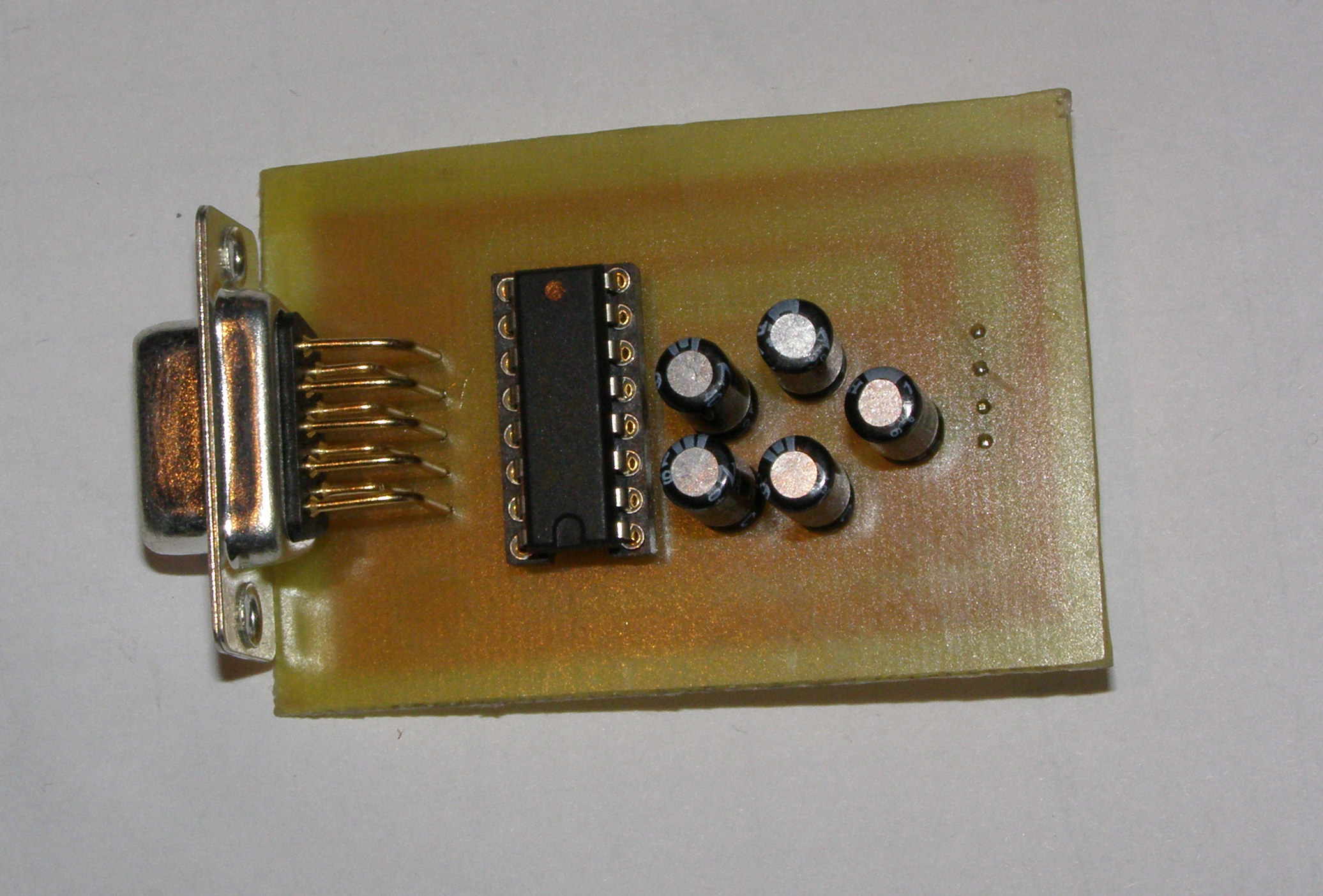

Max232

http://www.uploadarchief.net/files/download/resized/p2190035.jpg

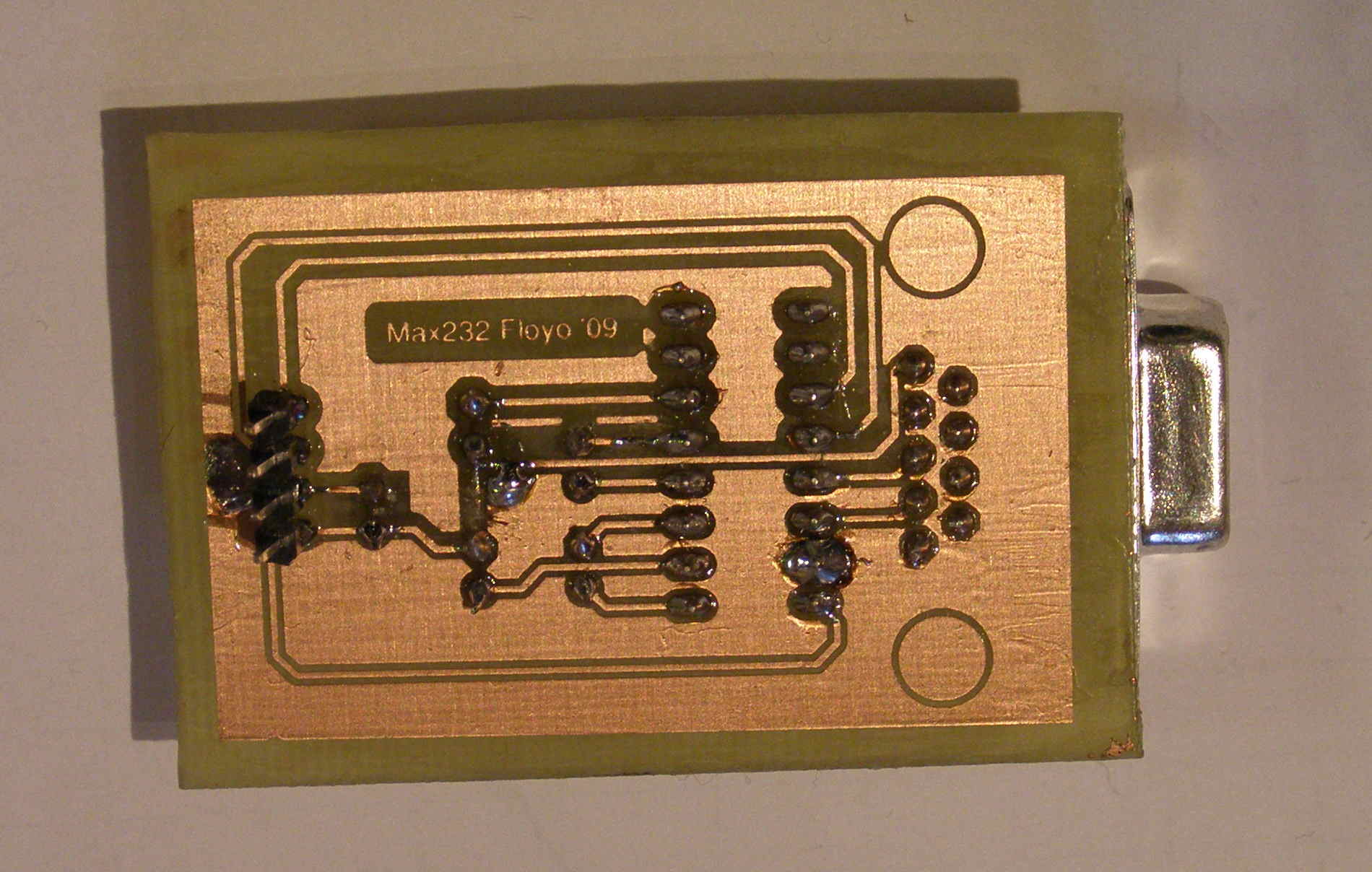

onderkant (de oplettende kijker ziet dat er een baantje is doorgekrast en er een "blob" tin naar de groundplane zit, dit komt omdat ik in het schema deze lijn aan de "+" heb gehangen en niet aan de ground |:()

http://www.uploadarchief.net/files/download/resized/p2190033.jpg

en als laatst het 7805 printje, vooral hier ging het fout met het solderen op de groundplane.

http://www.uploadarchief.net/files/download/resized/p2190036.jpg

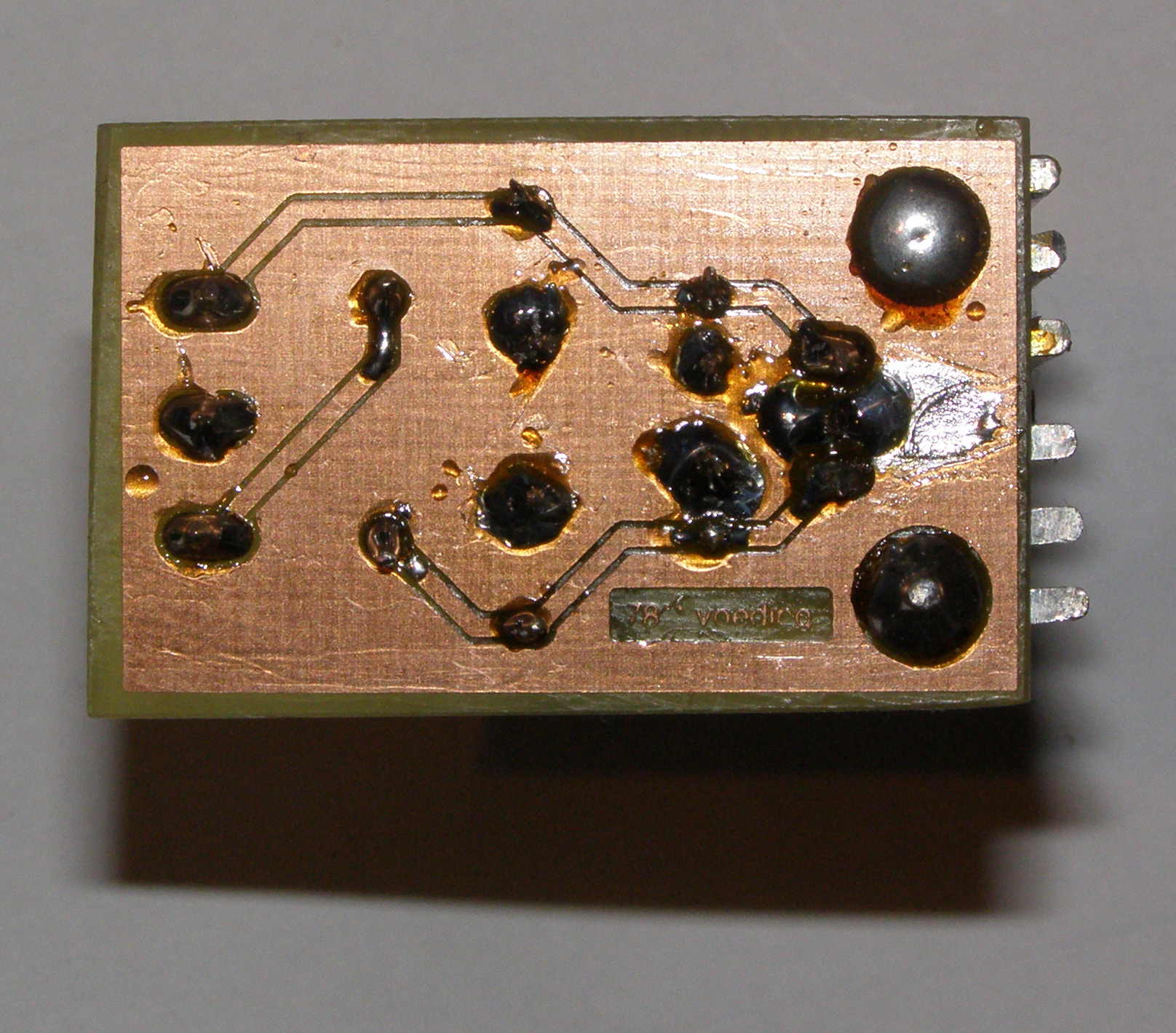

en hier de niet al te mooie onderkant. Alleen de lettertjes zijn er niet helemaal goed uitgekomen maar ze zijn ook afschuwelijk klein.

http://www.uploadarchief.net/files/download/resized/p2190039.jpg

Op 19 februari 2009 17:09:55 schreef nonkel_dw:
[...]

Hoi
In welke taal heb je dit geschreven?

Geschreven in C (Microchip C18 Compiler & Mplab)

Op 19 februari 2009 18:50:06 schreef MMSoft:
PCB artist: Kan je iets meer info posten, zoals het schema en ook ben ik benieuwd hoe je communiceerd met deze PIC server.
Ik ben hier ook eens mee bezig geweest en had problemen met communicatie via IE7

Schema zal ik even moeten maken, Qua code is het niet al te speciaal. Heb de standaard code angepast die microcohip als voorbeeld levert zodat hij op mijn pic draaid. Die standaard code bezit alle standaard modules zoals Ping, Arp enz. Dat hij met IE7 problemen geeft heb ik ook gemerkt, html code wordt soms als gewone text neergezet, zelfs als de pakketjes goed aankomen. Ook heb ik nog wat problemen met TCP/UDP pakketten die verdwijnen/niet goed worden verzonden.

Aangezien mijn C kennis niet al te groot is begint het door dat soort problemen al snel een langdurig projectje te worden. :)

My software does not have bugs, it just develops random features.
Henry S.

Moderator

Op 19 februari 2009 14:21:01 schreef Paardebloempje:
Het moet gezegd worden, het is een robuust ontwerp van Zweetvoetje. Ook met andere transistoren, andere waardes voor de condensatoren in het hf-deel en een ander potmetertje én dan ook nog eens op baantjesprint ipv eilandjes of dode kever.

Je kan idd heel goed andere componenten gebruiken, dat is niet critisch. De opbouw juist wel, en dat heb je goed aangepakt.

Op 19 februari 2009 18:52:14 schreef DJ-Floyo:
Wat mij opviel bij het solderen is dat het tin erg snel naar de groundplane trekt als je soldeert op pads die aan de groundplane hangen.

Dat is het grote nadeel van groundplanes zonder soldeermasker. Een groundplane is daarom ook geen aanrader in deze gevallen.

De spacing is idd ook aan de krappe kant, wat meer afstand in je layoutprogramma instellen, printjes zijn verder netjes.

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Ik kan met m'n eigen print-programma (sprint-layout) een soort van pad maken in een groundplane,

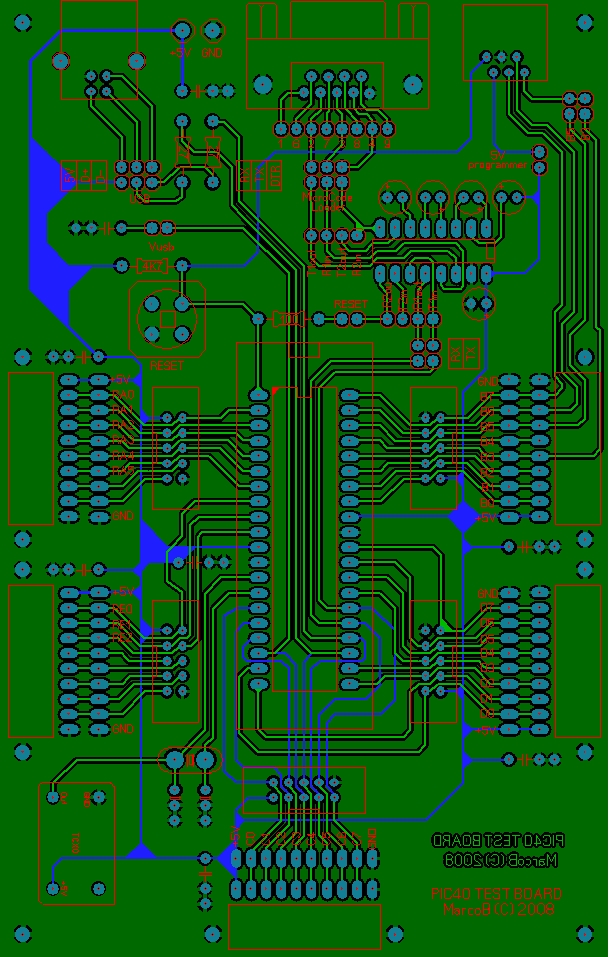

Zie: http://www.uploadarchief.net/files/download/voorbeeld.jpg
e/ rechtsboven bv.

Zo krijg je dat ''uitvloeien'' van het tin niet.

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Eagle heeft dit ook, alleen als het tin verder komt dan die spoortjes is het gebeurt. Nu moet daar bij gezegd worden dat deze printjes gesoldeerd zijn met een weller met een 3mm punt, enigszins lomp. Maar nu heb ik de ersa rds-80 en die soldeert veel fijner met en 0.8 mm punt.

Ik heb ondertussen ook uitgevonden hoe ik de pad groottes in eagle kan instellen dus dat scheelt alweer voor de volgende keer.

Every machine is a smoke machine if you operate it wrong enough
Henry S.

Moderator

Idd, zelfs met thermal relief is het uitkijken. Wie daar meer over wil weten verzoek ik de zoekfunctie te gebruiken.

Gaan we hier weer verder met showen.

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

@Paardebloempje: waar zijn je spoeltjes?

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken

De antenne is het spoeltje, maar die staat hier niet op de foto. Volgens de beschrijving zou dat een 4x3cm draadlus moeten zijn, maar ik heb een lusje met een diameter van 7cm, want dat gaf een wat beter geluid.
De twee bevestigingspunten van de antenne/draadlus/spoel zijn aan de linkerkant nog wel te zien.

[Bericht gewijzigd door Paardebloempje op vrijdag 20 februari 2009 00:55:45 (19%)

Relayboard

http://www.ruurdadema.nl/relayShowCase/img/09_fancy.jpg

Ik heb mijn eerst echte project helemaal af. (Behalve op wat softwaredingetjes dan)

Bekijk de rest van de foto's op:

http://www.ruurdadema.nl/relayShowCase/

Mooi relaisbord!

Ik ben ook van plan om zoiets te gaan bouwen om 230V lampen mee aan te sturen via de parallelle poort.

wat voor relais zijn het? Kunnen ze 230V schakelen?

leuk project heb wel intresse in de software.

kan ik me webcam besturen via het internet :P

stef

@T-baev:

De relaitjes kunnen 16A @ 250V hebben. Ik vind dat wel wat veel van het goede, dus ik heb hem nu afgezekerd op 10A. Ik denk dat ik de boel binnenkort ga afzekeren op 1A.
Dit prject is dus precies wat jij wilt.

@stef110:

Het werkt met een CGI file. Die kun je maken vanuit Delphi Enterprise. Je kunt dus met een link waar je GET variabelen in stopt iets naar de .exe sturen. Vervolgens kan de .exe weer iets terugsturen. Ontzettend handig.
Ik zal de boel wel even verzamelen en zippen.

@paardebloempje: Altijd weer leuk om te zien. Mooi klein gebouwd ook.

@ruurdema: Mooie printplaat

Hogepriester in het genootschap der mexicaanse hond. // // Aan 2% van de mensen is 50% van het bezit ; 1% van het bezit is aan 50% van de mensen.

komen die relais van dick best?

Bij brand geen lift! Gebruik liever water!

De massa aansluiting aan de torren zijn draadbruggen? Is niet te zien op de foto, maar ik zie geen printsporen lopen.
En is de trafo niet wat overkill?

[Bericht gewijzigd door ken536 op vrijdag 20 februari 2009 16:41:17 (13%)

"8 Chanal relay board dinges blabla" haha :P
Mooi printje, past mooi in de behuizing van je zelf gemaakte server kast (?)..
Ik kan niks anders zegge als, ga zo door ;)

LED addicted... Fijnmalen en snuiven maar!! :P

De AVRisp kloon die beschreven werd in de Elektor van juli 2008: http://www.elektor.nl/artikelen-als-pdf/2008/juli-047-augustus/eenvoud…

http://arjanvdbeek.nimio.info/elektronica/avrisp%20behuizing.jpg

http://arjanvdbeek.nimio.info/elektronica/avrisp%20print.jpg

Ik hoop de programmer ooit nog eens uit te rusten met een status LED. De print zit precies klem tussen de 2 delen van de behuizing.

Op 20 februari 2009 16:12:52 schreef Alexander Verbeek:
komen die relais van dick best?

Jep, klopt als een bus.

Op 20 februari 2009 16:39:28 schreef ken536:
De massa aansluiting aan de torren zijn draadbruggen? Is niet te zien op de foto, maar ik zie geen printsporen lopen.
En is de trafo niet wat overkill?

Dat is inderdaad een draadbrug. Ik had geen zin meer om langer te puzzelen. Dus ik heb het zo maar even opgelost.
Die trafo is inderdaad wat een overkill, maar ik had hem besteld omdat ik dacht dat hij kleiner zou zijn. Maarja: boeie.

Op 20 februari 2009 18:53:11 schreef ruurdadema:
Jep, klopt als een bus.

Zo hard klopt een bus niet :-)

Desalniettemin: mooi afgewerkt geheel.
Wel een beste trafo voor een paar relaistjes.

Volgend project: funcgen met ad9833 afmaken...

dan klopt het als een zwerende vinger:P

mooie projecten weer
* timmie pakt even een teiltje en een handdoek

niet met me uitspraken(of opmerkingen) eens mail me.K8048 guide

Leuk relaisbordje, ziet er goed uit.

Als ik zo'n bordje op de huiscomputer aansluit, kan ik hem dan ook over het web bedienen? Of hoe werkt zoiets (misschien heeft u dat wel uitgelegd, maar dan is het nog niet helemaal duidelijk voor me)?
