Show your projects! Part 12.

ziet er mooi uit, schematje?

leime

Schema is te vinden op

http://pitts-electronics-home.de/electron/wspielereien.htm

staan nog meer leuke projectjes op.

leuke site.

Ik vind het bekende Elex-ontwerp uit 1990 eleganter, met enkel een 4515, 4093 en 4029. Of doet dit iets extra ?

Nee, ledjes gaan gewoon heen en weer, snelheid is wel te regel.
Ik vond dit leuk om na te bouwen omdat er geen pic gebruikt wordt.

@JJ: Heb je een schema van jouw uitvoering van de logic analyser? Volgens mij heb je een andere oplossing voor de USB dan het origineel. Zou graag ook zo'n LA maken

Edit: inkoopactie zou ik ook interessant vinden...

[Bericht gewijzigd door Jeronimo_34 op dinsdag 17 maart 2009 18:40:11 (14%)]

Op 17 maart 2009 18:30:23 schreef Jeronimo_34:
@JJ: Heb je een schema van jouw uitvoering van de logic analyser? Volgens mij heb je een andere oplossing voor de USB dan het origineel. Zou graag ook zo'n LA maken

Dan plug ik toch even mijn eigengebouwde logic analyser die ook interessant kan zijn voor je:
http://www.embedds.com/picla-is-the-idea-low-cost-logic-analyzer/

Die kan wat meer samples opslaan dan 96 (3500+ en bij lagere snelheiden ongelimiteerd). De pagina loopt trouwens een stukje achter, ik heb wat uitbreidingen toegevoegd.

@Jowi: Die ziet er inderdaad fantastisch uit. Is het goed dat ik je een mail stuur voor meer informatie? Dan vervuil ik het het show-topic niet met niet-show gerelateerde vragen.

@jowi waar is de nieuwste versie te downloaden?
of is dat nog steeds pc software versie 0.90?

@Jeronimo_34 ik gebruik een ft232 in ssop behuizing.
het standaart schema staat in de datasheet van de ft232

ik heb er ook nog een tasje bij gemaakt.was ooit een cd etui

[Bericht gewijzigd door jj op dinsdag 17 maart 2009 22:39:59 (47%)]

De huidige versie staat niet op het net omdat er nog een paar zaken in zitten die niet helemaal af zijn of dingen die ik nog toe wil voegen. Maar een uitleg voert buiten deze draad, zal morgen even de highlights op de webpagina zetten ook al duurt het nog wel een week of twee voor ik tijd heb om de code af te ronden en de pagina te updaten.

Om weer ontopic te raken, hier een foto van mijn recent gebiuwde lowpass filter voor mijn HF-eindtrap met 2*IRF 510. Nu de eindtrap zelf nog. Met de schakelaar stel je de frequentie in (160,80,40,30-20,17-15 en 12-10 meter). Volgens de netwerk analyser valt de return loss mee (SWR 1:1.2) en is de 3de harmonische minimaal 30dB down.

Op 17 maart 2009 22:33:40 schreef jj:
@Jeronimo_34 ik gebruik een ft232 in ssop behuizing.
het standaart schema staat in de datasheet van de ft232

ik heb er ook nog een tasje bij gemaakt.was ooit een cd etui
[afbeelding]

Ziet erg professioneel uit! (nouja, dat vind ik )

leime

Op 17 maart 2009 18:06:30 schreef FENSNET:
Een Knightrider projectje zonder een pic te gebruiken.

Is het echt een knightrider (i.e. afterglow)? En had je PCB-teken-programma geen 45-graden mogelijkheid? Nu moeten al die elektronen traplopen

@JoWi: ik wacht geduldig op de update, kan ik die van mij mooi aanpassen

het schema kom rechtstreeks van de site die hij geeft geloof ik.

leime

@Jochem: schema en PCB heb ik van de site, er zit geen "aferglow" op.
Wel is de snelheid te regelen, bij een hoge snelheid treed het afterglow wel op door de traagheid van de LED.

Dan zul je de snelheid akelig hoog moeten zetten. LED's kunnen in microseconden aan- en uitschakelen. Ik denk eerder dat het ligt aan de traagheid van het menselijke oog.

[Bericht gewijzigd door Henry S. op woensdag 18 maart 2009 18:19:13 (45%)]

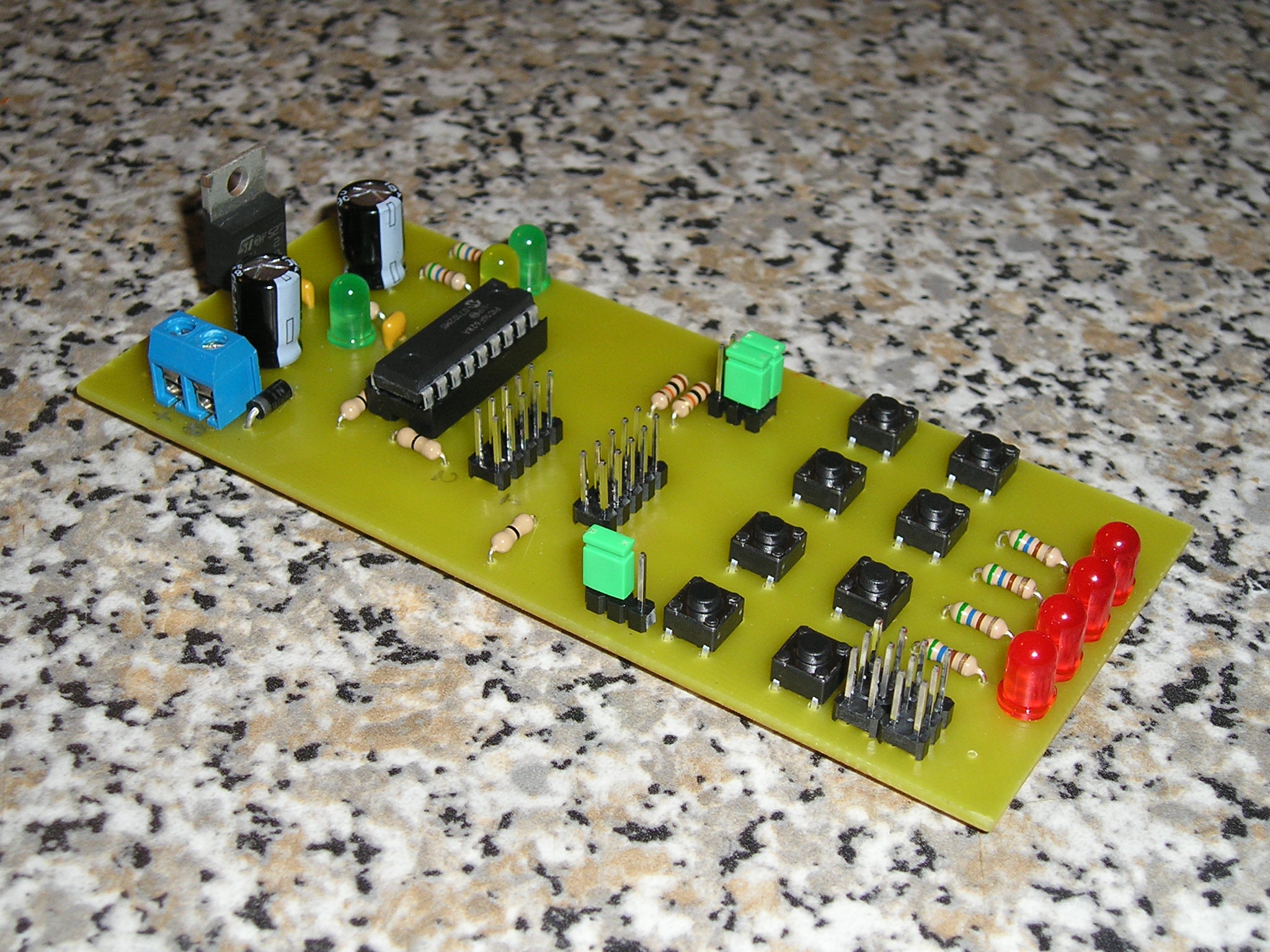

Een PIC ProtoBordje om te leren programmeren in (PIC)Basic op een 16F628A of 16F648A Aansluitingen voor lcd en programmer (Wisp) zitten op de 2 10 polige headers. En als er een lcd wordt aangesloten dan zijn er nog maar twee knoppen over en kan er met twee jumpers worden gekozen om de groene en gele led op te offeren en zo twee extra ingangen te creeren. Op de header onderin zitten de uitgangen waar ook de rode leds op zitten, zodat er bijvoorbeeld makkelijk een servo kan worden aangesloten. Met de jumper vlak naast de knoppen kan worden gekozen voor interne of externe voeding voor deze uitgangen.

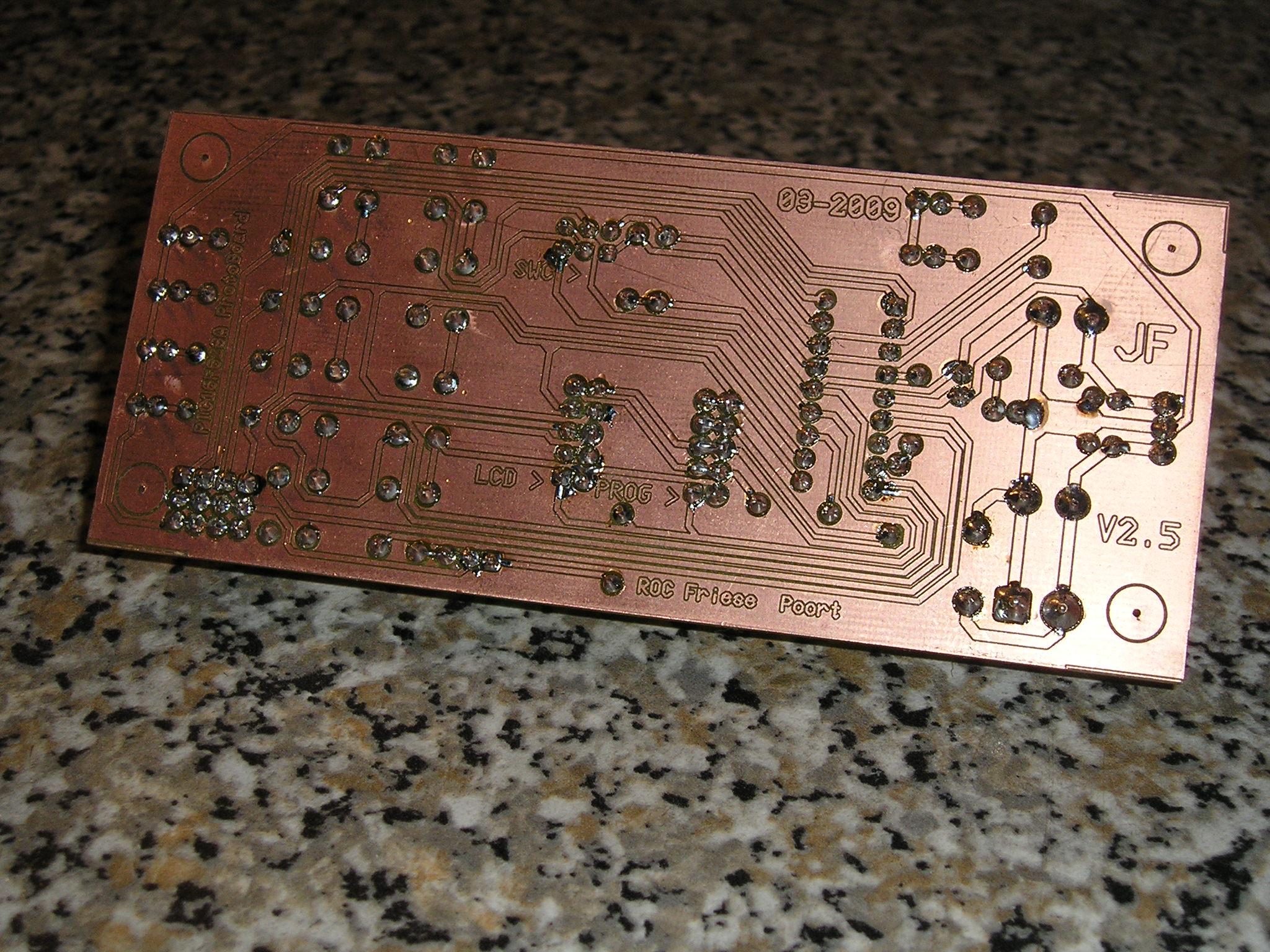

Onderkant, gefreesd met een LPKF printfreesmachine.

Plaatjes zijn klikbaar ...

Ziet er goed uit heb je daar een schema van?

Lees http://www.circuitsonline.net/forum/faq#replys eens!

[Bericht gewijzigd door Henry S. op woensdag 18 maart 2009 19:27:11 (92%)]

Heb ik ook wel interesse in.

mooi gedaan!
btw, wat zijn die weerstanden met slechts een (zichtbare) kleurenband? heb ik nog niet eerder gezien.

Zijn dat niet gewoon weerstanden van 0 ohm?(ipv draadbruggetjes)
Ik heb er zo ook een stuk of 100.

[Bericht gewijzigd door bvbart op woensdag 18 maart 2009 19:33:28 (21%)]

Jep, zo te zien wel.

@bvbart: waar heb je die vandaan ??

Op 18 maart 2009 19:11:21 schreef help:
En als er een lcd wordt aangesloten dan zijn er nog maar twee knoppen over...

Je kan enkele pinnen uitsparen door een 3-draads interface te gebruiken. Het kan zelfs met 1 draad, maar dan wordt de timing nogal spannend...

Mooi printje, overigens!

Op 18 maart 2009 19:35:02 schreef FENSNET:
@bvbart: waar heb je die vandaan ??

Zijn gewoon te koop bij standaard elektrinicaboeren, zoals C*.
