Één van de vele lopende projectjes: een toerenteller voor op mijn draaibank.

Test opstelling op het breadbord:
http://img87.imageshack.us/img87/326/tacho1eo1.jpg

Frezen van de encoderschijf:
http://img528.imageshack.us/img528/8286/tacho2hu3.jpg

Hoofdprint en printje voor de sensor:
http://img211.imageshack.us/img211/6628/tacho3jh9.jpg

Componentenzijde ook maar eens aangebracht met de printen-op-fotopapier-en-op-de-prinplaat-strijken methode:
http://img502.imageshack.us/img502/876/tacho4lj0.jpg

En de komplete unit om in het bedieninspaneel in te bouwen:
http://img207.imageshack.us/img207/6242/tacho5ib7.jpg

Naast de ingang voor de sensor zitten er nog twee ingangen op, waarmee ik een melding in de display krijg als de noodstop nog vergrendeld is en als het noodstopcircuit nog gereset moet worden.

So far...so good...KABOEM! | Cars, motorcycles and metalworking => Visit Willy's website!

Mooi projectje ! Zo die silkscreen op je print maakt het echt wel af! :)

Just find out what you like and let it kill you

Op 2 februari 2009 23:12:26 schreef hadv:
Mooie pijlen, maar waarom heb je geen matrix gebruikt?

omdat ik nog een hele berg van deze groene leds had liggen, en een paar stukken print, en ik verveelde me, dus ging ik pijlen maken van die spullen.

Bij brand geen lift! Gebruik liever water!

@Whatcha-talkin-bout-Willis: En mechanisch ook prima in orde!

If you want to succeed, double your failure rate.

@ Willis

Inderdaad netjes gedaan! In dit geval mechanisch ook netjes afgewerkt, daar schort het hier in dit topic nog wel eens aan :P

Tja, bij mij is het meestal die elektronica waar ik juist de meeste problemen mee heb.

So far...so good...KABOEM! | Cars, motorcycles and metalworking => Visit Willy's website!

Heeey super project Willis ! Kop van die draaibank komt uit China oid die kant op ofniet ? ;)

Yep, hele draaibank komt uit China.
Geen topkwaliteit dus, maar om thuis een beetje te kunnen knutselen is het voldoende. Met een beetje beleid en geduld kun je er best wel wat aardigs op gemaakt krijgen.

So far...so good...KABOEM! | Cars, motorcycles and metalworking => Visit Willy's website!

Zou hem anders wel graag hier thuis hebben staan ! ;)

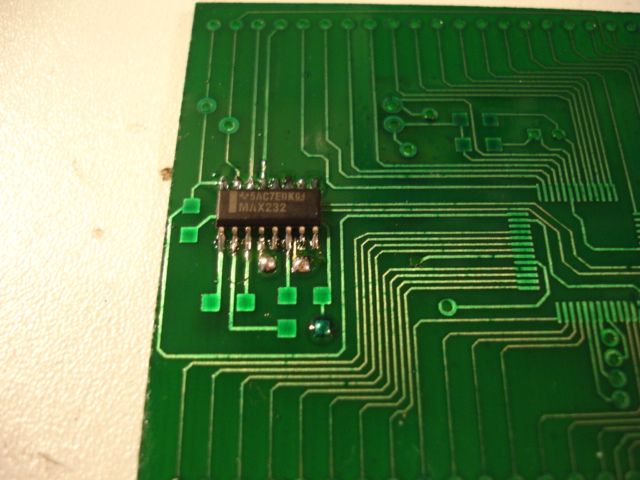

Heb laatst de Green Coating gekocht en wou even testen of je hem eerst op de print kon spuiten en daarna solderen, omdat ze in de winkel zijden dat dit niet kon. Maar het lukte toch. Moet alleen nog het overige soldeer even verwijderen met desoldeerlint. Op de foto lijkt het niet zo mooi, maar in het echt toont het veel mooier.
http://www.uploadarchief.net/files/download/printdh.jpg

[Bericht gewijzigd door AC/DrieC op 4 februari 2009 19:23:13 (10%)]

Den Dries www.hulens.be

Die greencoating is slecht te krijgen op het moment...

Hij werkt inderdaad als flux. Het teveel aan flux kun je met wasbenzine makkelijk weghalen maar ik ben wel benieuwd of die greencoating daar wel tegen kan...

Heb hier een busje greencoating staan.
Ik vind het grote rommel,
Als je het er opspuit moet het eerst een week drogen voordat je het aan kunt raken, zonder dat je vingerafdrukken krijgt.

Als je er iets scherps (pootje weerstandje) over haalt, heb je een kras.
En je kunt je soldeerhars niet verwijderen.

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Bwa die vingerafdrukken trekken ook terug weg dus... :) vind het er wel professioneel uitzien, in het echt toch, op foto ziet het er niet uit maarja.

Den Dries www.hulens.be

Even mijn "resultaat" showen.

Deze print is ernstig mislukt, met etsen dacht ik er te licht over en snel snel een print te etsen, resultaat: gedeelte van de print is niet ge-etst. Dus heb ik hier de koper weggeschrapt en zelf banen gelegd.

De print is een beetje een test-printje voor me om wat te stoeien met fase aansnijding en triacs. (dimmer)

Verder wil ik er I2c mee gaan babbelen. Vooralsnog alleen de RS232 interface aan de praat.

http://www.electronicks.nl/Rs232.JPG
http://www.electronicks.nl/Rs2322.JPG

De print bevat naast de Max232 een RTC. Deze was echter verkeerd aangesloten + en - omgedraaid. Ik heb hem maar laten zitten, misschien wordt hij nog een keer vervangen..

In theory there's no diffrence between theory and practice, in practice there is!

Nu ben ik toch wel benieuwd naar de onderkant..

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Anders ik wel, zeker met die netspanning eraan...

@AC/DrieC: Ziet er leuk uit, zo groen. Wat ligt die ene baan daar alleen akelig dicht bij de rand..

If you want to succeed, double your failure rate.

Op 4 februari 2009 20:39:59 schreef Technojunk:
Heb hier een busje greencoating staan.
Ik vind het grote rommel, Als je het er opspuit moet het eerst een week drogen voordat je het aan kunt raken, zonder dat je vingerafdrukken krijgt.

Hoe dik spuit je het dan wel niet?
Als ik 's avonds een printje spuit is het de volgende ochtend kurkdroog en laat het echt geen vingerafdrukken meer achter.

So far...so good...KABOEM! | Cars, motorcycles and metalworking => Visit Willy's website!

Niet echt dik, de volgende ochtend is het bij mij ook wel droog, maar ik krijg er toch nog krassen op. zelfs nu het een maand licht..
(zal ik eens kijken of er een datum op staat :p)

e/ geen datum te bekennen..

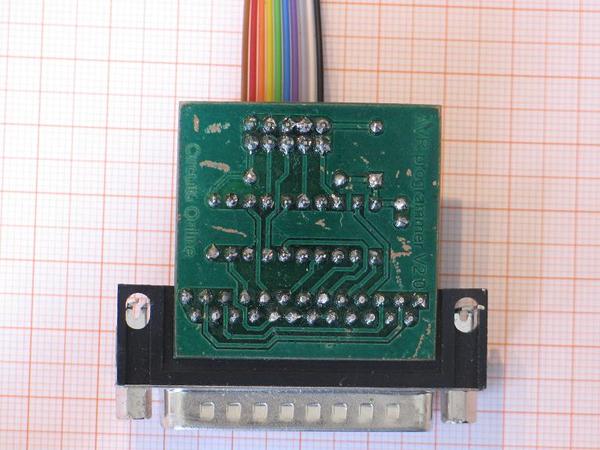

Wel een foto, hoe je programmer er na een maand uit ziet:

http://www.uploadarchief.net/files/download/greencoating.jpg

[Bericht gewijzigd door Technojunk op 5 februari 2009 11:08:57 (31%)]

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Zal vananvond (of morgen) een foto plaatsen van de onderkant.

De kant van de netspanning is in tegenstelling tot de andere kant wel goed gelukt.

In theory there's no diffrence between theory and practice, in practice there is!

je moet zulke dingen ook na spuiten met een transparante lak of niet ??

iets zonder duidelijke functie is vaak meer waard als iets nuttigs...

Dan is het niet meer soldeerbaar..

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

op school hebben ze ook van die spray, die kan je er voor het solderen opspuiten.
dagje drogen, solderen die hap, en het blijft er goed uit zien.

Op 5 februari 2009 10:05:17 schreef Technojunk:
Wel een foto, hoe je programmer er na een maand uit ziet...

Ja, echt kras-vast is het inderdaad niet.
Voor een printje wat je gebruikt zonder behuizing (zoals bij je programmer denk ik het geval is), zou je kunnen overwegen om er na het solderen nog eens blanke lak of van die plasic-lak overheen te spuiten.

So far...so good...KABOEM! | Cars, motorcycles and metalworking => Visit Willy's website!
