Ik zie hier zoveel moois tussenstaan. Ik heb vanmiddag een aantal andere deeltjes ook nog doorgelezen, zit nu op deel 9 (ik lees ze aflopend... :) ).

Bij deze dan enkele creaties van mij:
Allereerst, een moodlight. :D
http://www.digi-online.net/www/crap/co/moodlight_1.jpg

Hierboven een prototype op een breadboard, met 3 losse LEDs eraan geknoopt (rood, groen, blauw). Uiteindelijk worden ze vervangen door 15 full color leds.
Die lompe microcontroller is vervangen door een 12f629. Deze heeft genoeg uitgangen om 3 torren aan te sturen en hij kost geen ene drol (uitermate belangrijk).

http://www.digi-online.net/www/crap/co/moodlight_2.png
Hierboven een testritje met de torren eraan geknoopt. Werkt allemaal lekker. Tijd voor de controllerprint:

http://www.digi-online.net/www/crap/co/moodlight_3.jpg
Helemaal bovenaan zit een 7805 + condensators (de condensators om resonantie tegen te gaan zitten achter de 7805). Links onder zit de 12f829, waaraan 3 basisweerstanden geknoopt zijn. Daarnaast zitten 3 torren. Helemaal rechts zitten 6 weerstanden om de stroom door de LEDs te beperken.
Helaas, voor de mensen die van de onderkant houden... Daar heb ik geen foto's van.

Vervolgens heb ik de LEDs in een kabelgoot ingebouwd en daarmee is de moodlight klaar:
http://www.digi-online.net/www/crap/co/moodlight_4.jpg
Als je goed kijgt, zie je dat de kabelgoot scheef loopt. Dit komt, omdat de fohn die ik gebruikte voor het krimpen van de krimpkous zo heet werd, dat de goot slap begon te worden...

Dit is het resultaat:
http://www.digi-online.net/www/crap/co/moodlight_5.jpg
http://www.digi-online.net/www/crap/co/moodlight_6.jpg

De kabel van de controllerprint naar de kabelgoot is trouwens een USB verlengkabel. :D

Een ander projectje: een 2 * 15 watt versterkertje, omdat ik echt toe was aan een fatsoenlijke... Mijn stereo was hopeloos versleten.
http://www.digi-online.net/www/crap/co/versterker_1.jpg

Het is een velleman kitje (serienummer K4003).
Die ringkern heb ik ook van velleman (2 X 12 volt, 2.08 A). Verder zit bovenin nog een logaritmische stereopotmeter van 10K voor het volume.
Behuizing is van matzwart gespoten MDF en plexiglas met in de hoeken een stukje aluminium hoekprofiel voor de afwerking. :)

Verder heb ik mijn oude, energievretende thuisserver de deur uit geschopt. Daarvoor in de plaats heb ik nu het volgende:
http://www.digi-online.net/www/crap/co/thuisserver_1.jpg
Ja, we houden het matzwarte-mdf-met-plexiglas thema nog even vast. :D

De server meet 20cm X 20cm X 8cm. :D
Specs:
Moederbord: GigaByte GC230D (17 X 17cm)
Processor: GigaByte GC230D
Geheugen: 2gb DDR2 (533 MHz)
Opslag: 8gb CF kaartje (de aansluitingen van CF kaartjes komen precies overeen met de aansluitingen van een IDE connector, die kun je dus 1 op 1 aansluiten).
Voeding: picoPSU

Vooral dit laatste is interessant. De picoPSU:
http://www.digi-online.net/www/crap/co/thuisserver_2.jpg

Er komen alle benodigde spanningen voor het moederbord en nog 2 molex aansluitingen. Je hoeft hem maar 12 volt geven. Dat krijgt hij van een externe, schakelende voeding van 12 volt, 80 watt. Deze picoPSU mag maximaal 120 watt leveren, meer dan genoeg voor dit servertje.

Alle plaatjes in deze post komen van deze server. :)

En, last but not least... Het magic switchboard. :D
Het filmpje kennen jullie waarschijnlijk al. Nadat ik dat filmpje op youtube gezien had (hierzo), moest ik hem gewoon zelf maken. :)

Toen ik het filmpje een paar keer gezien had, kreeg ik het principe achter de truuk door. Vervolgens heb ik een programmatje geklopt en een aantal testversies op breadbord gemaakt (helaas, geen foto's). Toen ik tevreden was met het resultaat, heb ik hem definitief opgebouwd op gaatjesprint.
Even naar de lokale elektroboer voor wat gekleurde gloeilampen, 4 rechte toneelfittingen en wat ander klein grut.

Het moeilijkste was nog het zoeken naar schakelaars met een afneembaar kapje. Ik heb uiteindelijk gekozen voor gewone opbouw schakelaars, waar ik de binnenkant van het kapje heb weggefreesd:
http://www.digi-online.net/www/crap/co/sb_1.jpg

Nu kun je het kapje over de schakelaar heen plaatsen. Vervolgens de controllerprint opgebouwd en alles mooi in een behuizing gestopt. Wederom heb ik van de print noch van de bouw van de behuizing foto's... (Ik moet me echt gaan aanleren om mijn camera paraat te houden als ik bezig ben...). Ik zal morgen eens kijken of ik wat foto's gemaakt krijg van de binnenkant. :)

Het schakelen van de gloeilampen was ook een probleem...
Je zou voor relais kunnen kiezen, maar hun geklik verraad natuurlijk de schijnbaar simpele schakeling die hier gebruikt is.
Daarvoor ben ik opzoek gegaan naar een triac met optocoupler. Eerst dacht ik aan het "less component solid state relais" van CO, maar toen ik ging zoeken naar onderdelen op www.voti.nl kwam ik daar de S26MD01 tegen (sheet). Hiermee kun je 0,6 ampère op 220 volt schakelen. Een lamp van maximaal 100 watt, perfect dus!

Ik heb wel een paar plaatjes van het eindresultaat:
http://www.digi-online.net/www/crap/co/sb_2.jpg
http://www.digi-online.net/www/crap/co/sb_3.jpg
(Het groene kapje lag nog te drogen in de garage).

En als laatste nog een filmpje:
http://www.youtube.com/watch?v=ZGm5_uo5cHQ

Dat was het dan wel zo'n beetje, wat de meest recente projecten betreft. :)

[Bericht gewijzigd door Sine op 1 februari 2009 23:17:56 (0%)]

die picoPSU... die werkt gewoon op 12v ? dus is ook te gebruiken voor CarPC ?

Ja. Hij word dan ook vaak door mensen met een carPC gebruikt. Daarvoor is hij volgens mij ook in de eerste instantie ontwikkeld.

Je moet hem wel niet meteen aan de 12 volt in je wagen vastplakken, enige stabilisatie is wel vereist, denk ik. Hier vind je nog wat meer specs: http://www.salland.eu/?redirect=/content/productinfo.php?pid=42532

@ TheCrazyIventor

Geweldig dat je het "originele" filmpje nagedaan hebt. en erg professioneel opgebouwd.

De picoPSU kan direct op je accu aangesloten worden, zorg er wel voor dat je accu spanning niet enorm inzakt dit zal de picoPSU in protectie laten gaan.

Met je normale accu kan de Carpc uitvallen wanneer je de auto start omdat de spanning dan onder de 12v kan zakken.
Dit hangt dus wel af van de staat van je accu etc.

@ CrazyInventor
Geweldig trucje en inderdaad netjes vormgegeven.
Wat ik me nou afvraag is of het trucje ook werkt als een vreemde er achter gaat zitten. Zo niet, dan zijn er allerlei leuke oplossingen te bedenken. Zo wel, dan ook, maar dan wordt het al wel wat moeilijker... :-)

Ziet er erg mooi uit TCI,
Ik denk dat ik het filmpje nog maar eens moet gaan bekijken. Ik snap de truuk nog niet. Maar oke..

Van een echte kattemepse zendamateur!
Sine

Moderator

Nice crazy inventor,

De lampen truuk zelf uitgevogeld ? of stiekem een sneak peak in dit topic gehad ?

http://www.circuitsonline.net/forum/view/51240/1/truuk+met+de+lamp

Op die moederbordjes zit overigens een intel atom cpu, die krengen verstoken 4W ! ( de ventilator zit op de northbridge die heel wat meer verstookt )

Die kapjes gaan eraf, dan zou ik zorgen dat er niet, zoals nu, hele dunne draadjes te zien zijn. Neem een paar dikkere 0,75mm2, dan is het 'net echt'.

Heb je ook lamp-detectie of gebruik je alleen een timer nu?

If you want to succeed, double your failure rate.

Uitgebreid onderzoek op het internet (Ik heb een link gevolgd) heeft uitgewezen dat TCI inderdaad naar CO heeft gekeken voor de analyse van de video. De truuk is online beschikbaar, voor als je echt wilt.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

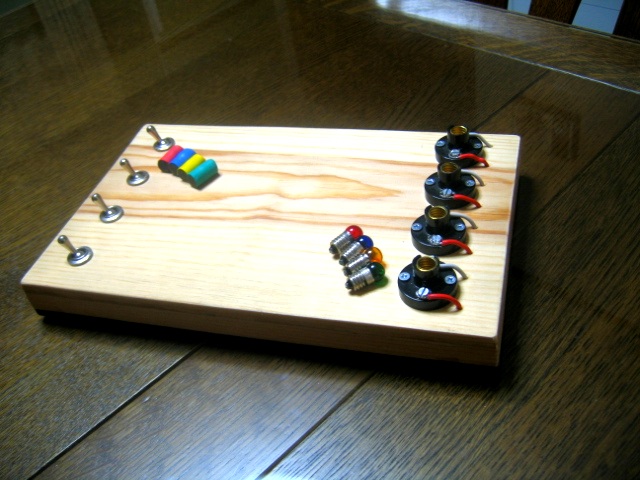

een hele poos geleden heb ik ook een bordje gemaakt van de "truuk met de lampjes" weliswaar de miniversie, gevoed door 8AA batterijtjes en 9V lampjes.
Aangezien ik weinig kennis heb van PIC's heb ik mijzelf een schema uitgedoktert en heb dus alles opgebouwd met discrete IC's.
Van de print heb ik nooit foto's gemaakt, daarmee dat ik het nooit eerder gepost had. En openbreken voor nog een foto te maken vind ik zonde. Maar als troost zal ik het schema posten en het afgewerkte bordje

http://www.uploadarchief.net/files/download/img_1truuk.jpg
Het bordje lijkt redelijk "lang", maar ik moest wel aangezien er een volledige europrint in moest verstoppen, het bestaat uit 2 houten panneeltjes waarvan de bovenste is uitgeholt, en hierin is de print verwerkt.

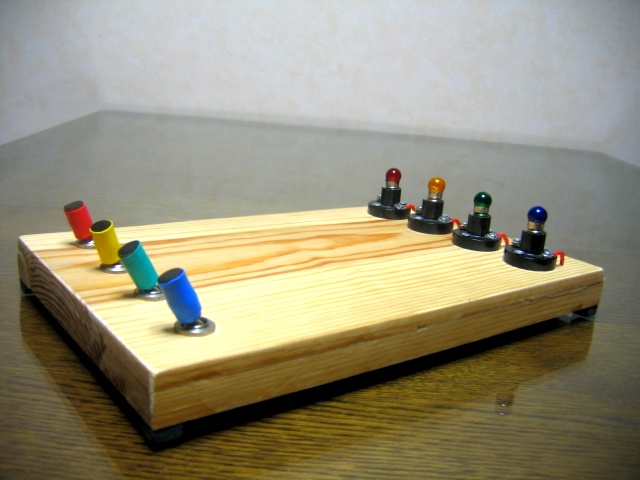

De knoppen bestaan uit een stukje rubbere slang, waar een gat in geboort is, en daarover een stuk krimpkous zit.
http://www.uploadarchief.net/files/download/img_2truuk.jpg

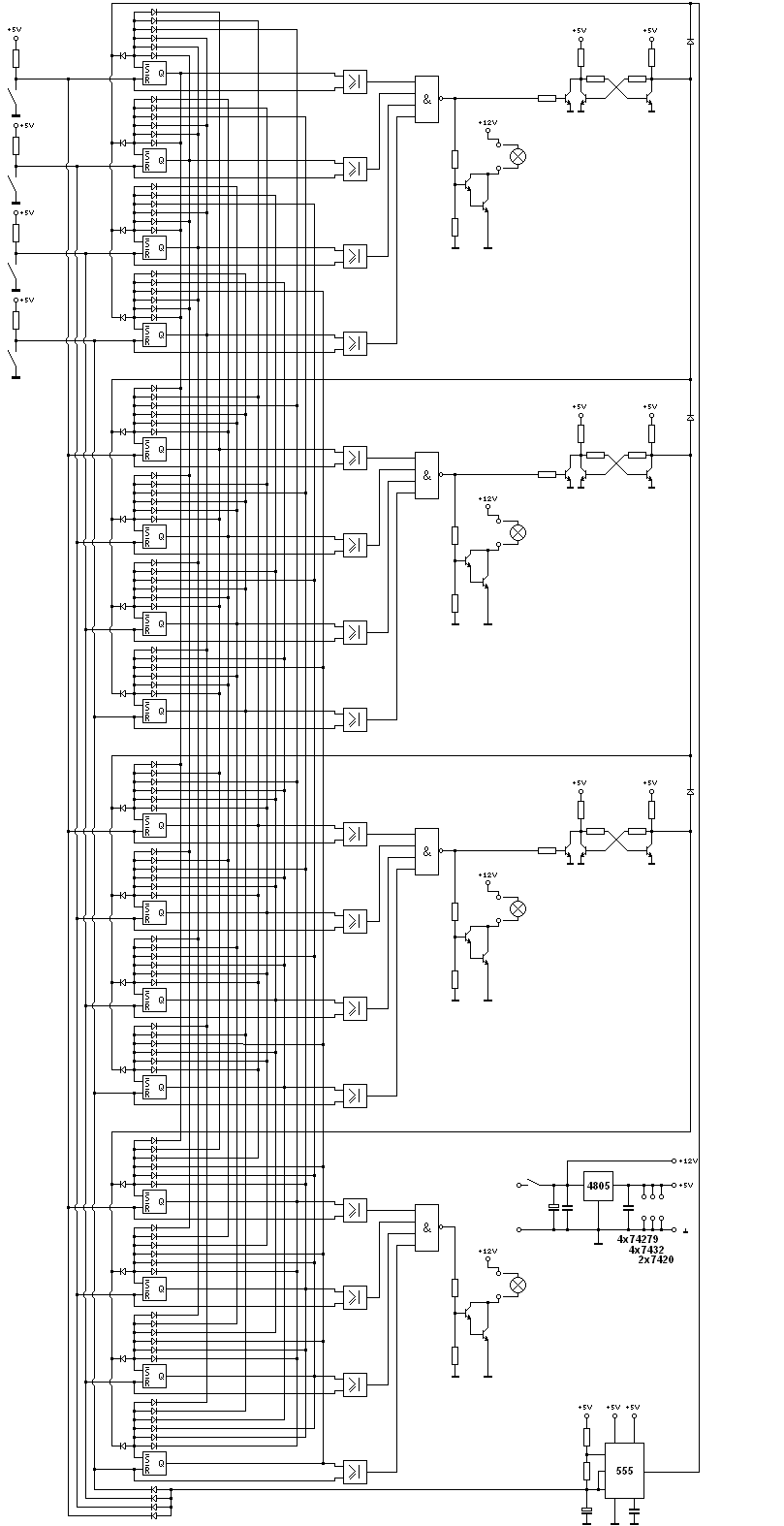

het schema valt misschien ook redelijk groot uit, maar heb alles mooi op 1 eurokaart gekregen
http://www.uploadarchief.net/files/download/truck.png

De truuk heeft al veel familieleden, vrienden en kennisen aan het denken gezet, en dat is natuurlijk het leuke hieraan.

zoeken tot het werkt en dan nog zoeken
If you want to succeed, double your failure rate.
Henry S.

Moderator

Respect voor het schema, er zijn weinig die dat nog kunnen.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

dat schema heeft het formaat van mijn scorebord met losse logica.
alleen dat was geen eurokaartje meer, leraar vond dat bcd to 7 segment voor mietjes was, alleen maar basispoorten(schoolopdracht)
maar dat die truc met losse logica kan vind ik heel knap :o

Helemaal mee eens. Gaaf. En die drie "home made" latches... :-)
Als ik het goed heb, kan de onderste alleen "uit" door de uitgang van de 555, maar dan via drie diodes. Lukt dat betrouwbaar?

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Een heel originele uitwerking. Mooi gedaan! :D

Op 2 februari 2009 13:44:56 schreef Henry S.:
Respect voor het schema, er zijn weinig die dat nog kunnen.

merci, het was ook eerst wat puzzlewerk voor hoe ik eraan zou beginnen.
Maar lang leve de breadboardjes, daat heb ik alles stuk voor stuk opgebouwd gehad

Op 2 februari 2009 14:05:22 schreef rew:
Helemaal mee eens. Gaaf. En die drie "home made" latches... :-)
Als ik het goed heb, kan de onderste alleen "uit" door de uitgang van de 555, maar dan via drie diodes. Lukt dat betrouwbaar?

de 555 reset de hele schakeling van zodra er 15sec niks meer bedient wordt.
De 555 word steeds gereset zolang er een schakelaar bedient is (logisch 0)
het schakelen via diodes bleek geen problemen te geven op het breadbord, dus heb ik deze ook maar over genomen op de print. Dit was het gemakkelijkste om hiermee een print te ontwikkelen.

voor de rest bestaat het schema uit 4 blokken met 4 latchen, de 4 blokken worden per drukknop geset, van zodra een blok geset word, blokkeert hij alle andere uitgangen van dezelfde blok, en dezelfde uitgangen van de 3 andere blokken.
het boeltje kan alleen gereset worden als de 555 logisch 0 wordt, deze reset rechtstreeks de eerste blok, en via de "flipflop met transistoren" ook de 3 andere blokken.

PS; op het schema word de reset ingangen als set gebruikt, en de setingangen als reset, dit omdat de 74279 voorang set heeft, en dan werk ik via negatieve logica, dus komt dit overeen als een reset.

zoeken tot het werkt en dan nog zoeken

mooi:)

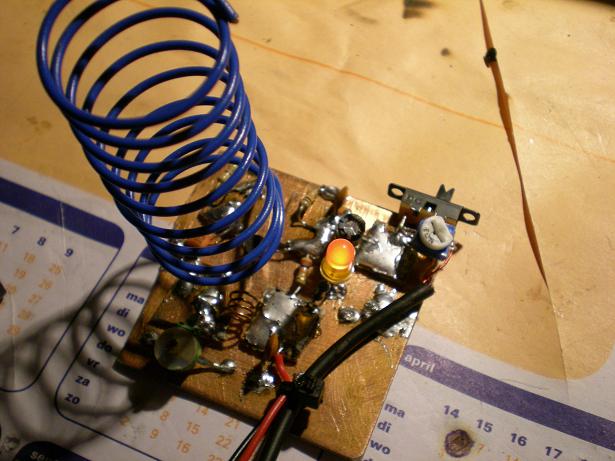

ooit eens een klein fm-bugje gemaakt, maar die viel half uit elkaar. dus heb hem gisteravond opnieuw opgebouwd. spoel opnieuw gewikkeld, meeste componenten vervangen, en een nieuwe antenne.
http://www.uploadarchief.net/files/download/dscn1265.jpg
bereik is niet zo heel groot, zo ongeveer 25 meter. dus de kans om gepakt te worden is minimaal. het geluid is ook fantastisch, alsof er gewoon een CD in mijn radio zit:)

potmeter/schakelaar is om te kiezen tussen directe line-in, of line-in via potmeter.

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Op 1 februari 2009 22:53:38 schreef Marcel85:
@ TheCrazyIventor

Geweldig dat je het "originele" filmpje nagedaan hebt. en erg professioneel opgebouwd.

Dank je. :)

Op 1 februari 2009 22:58:36 schreef NICKB:
De picoPSU kan direct op je accu aangesloten worden, zorg er wel voor dat je accu spanning niet enorm inzakt dit zal de picoPSU in protectie laten gaan.

Met je normale accu kan de Carpc uitvallen wanneer je de auto start omdat de spanning dan onder de 12v kan zakken.
Dit hangt dus wel af van de staat van je accu etc.

Een onbelaste auto accu heeft een spanning van 13,8 volt. Of word deze spanning ook gereguleerd door de PSU? Er word namelijk aanbevolen een geschakelde voeding van 12 volt te gebruiken.

Op 1 februari 2009 23:04:05 schreef Paardebloempje:
@ CrazyInventor
Geweldig trucje en inderdaad netjes vormgegeven.
Wat ik me nou afvraag is of het trucje ook werkt als een vreemde er achter gaat zitten. Zo niet, dan zijn er allerlei leuke oplossingen te bedenken. Zo wel, dan ook, maar dan wordt het al wel wat moeilijker... :-)

Nee, met een vreemde werkt niet, er zit altijd een truuk achter. :)
Het zou wel leuk zijn, dat je bijvoorbeeld echt kan detecteren welke lamp en welk kapje waar zit.

Op 1 februari 2009 23:34:08 schreef PD4VDW:
Ziet er erg mooi uit TCI,
Ik denk dat ik het filmpje nog maar eens moet gaan bekijken. Ik snap de truuk nog niet. Maar oke..

Er is ook een topic hier op CO waarin alles haarfijn word uitgelegd. :) Verder heb ik ook nog wat uitleg op mijn website staan, maar daar zal ik maar geen reclame voor gaan maken. ;)

Op 2 februari 2009 00:05:56 schreef Sine:
Nice crazy inventor,

De lampen truuk zelf uitgevogeld ? of stiekem een sneak peak in dit topic gehad ?

http://www.circuitsonline.net/forum/view/51240/1/truuk+met+de+lamp

Op die moederbordjes zit overigens een intel atom cpu, die krengen verstoken 4W ! ( de ventilator zit op de northbridge die heel wat meer verstookt )

Laten we zeggen... Een combinatie van beide. :) In het begin had ik wel een idee van hoe het ongeveer werkte, dat de eerste schakelvolgorde van belang was, maar dat topic heeft me aangezet hem daadwerkelijk te bouwen.

De ventilator draait hier nu maar op 40%, dus dat valt ook wel weer mee. :)

Op 2 februari 2009 07:32:36 schreef Jochem:
Die kapjes gaan eraf, dan zou ik zorgen dat er niet, zoals nu, hele dunne draadjes te zien zijn. Neem een paar dikkere 0,75mm2, dan is het 'net echt'.

Heb je ook lamp-detectie of gebruik je alleen een timer nu?

Nee, inderdaad... Daar zat ik ook al aan te denken. Maar goed, meestal zit de "goochelaar" achter de schakelaars en zien de kijkers alleen maar de lampen... Maar er moet altijd een reden overblijven voor V2.0. :)

Zoals gezegd, geen lampdetectie. Ik moet ervoor zorgen dat, als de microcontroller "gereset" is, ik eerst lamp 1, 2, 3 en dan 4 aanzet met de juiste schakelaar. De microcontroller weet nu welke schakelaar bij welke fitting hoort... Er worden nergens timers gebruikt. Het resetten van de schakeling doe ik door de laatste (meest rechtse schakelaar, voor de kijkers) als laatste van alle schakelaars uit te zetten.

Op 2 februari 2009 09:42:25 schreef rew:
Uitgebreid onderzoek op het internet (Ik heb een link gevolgd) heeft uitgewezen dat TCI inderdaad naar CO heeft gekeken voor de analyse van de video. De truuk is online beschikbaar, voor als je echt wilt.

Kathodestraalbuisjes website bezoeken noem je uitgebreid onderzoek? Daar stond het zo te lezen. ;)

Op 2 februari 2009 11:28:58 schreef hobbyelektro:
...

Hier kan ik dus niet aan tippen met mijn progsel... Mooi gedaan. :D

Op 2 februari 2009 11:28:58 schreef hobbyelektro:
de 555 reset de hele schakeling van zodra er 15sec niks meer bedient wordt.

Is dat niet riskant? Als je even word afgeleid door een vraag ofzo, reset je schakeling zich.

Zooo... Ik heb ze allemaal gehad, volgens mij. Bedankt voor alle reacties.

@TCI
Ik heb even gegoogeld (jaa...), en ik heb even gekeken op je site.. maar ik zie hem nog nergens bij staan.. maar oke ;)
Ik heb het topic al gevonden!

Van een echte kattemepse zendamateur!

Op 2 februari 2009 15:35:54 schreef TheCrazyInventor:
Is dat niet riskant? Als je even word afgeleid door een vraag ofzo, reset je schakeling zich.

Lijkt mij beter dan persé een bepaalde schakelaar als laatste om te moeten zetten...

If you want to succeed, double your failure rate.

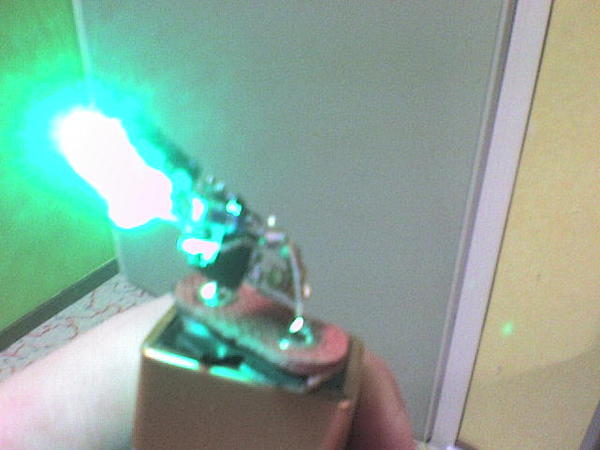

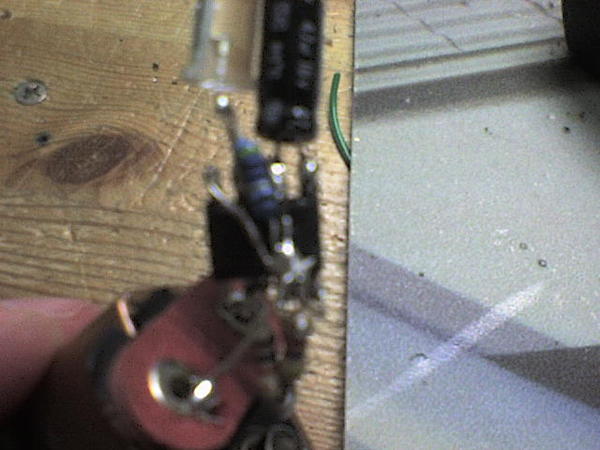

ik heb er ook een! een mini-ne555 knipper licht

gemaakt volgens http://nl.youtube.com/watch?v=Mq9XMNsoAd8

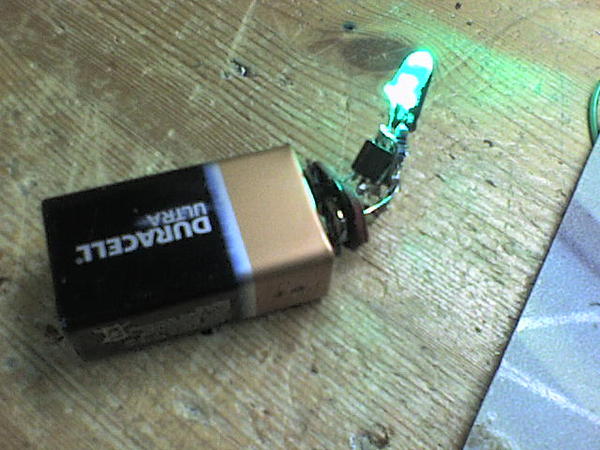

foto's

http://www.uploadarchief.net/files/download/dsc00169.jpg
http://www.uploadarchief.net/files/download/dsc00168.jpg
http://www.uploadarchief.net/files/download/dsc00167.jpg
sorry voor de crap kwaliteit.

ik heb wel een paar aanpassingen gedaan.

de 1k weerstand heb ik vervangen voor een 220 ohm weerstand ( 3,8 volt 25ma LED fel groen)
de 10uF elco heb ik vervangen door een 47uF elco, waardoor de LED langzamer knippert.

het geheel heb ik aan de pootjes van de 555 gesoldeerd, en zo compact mogelijk opgebouwd.

het geheel werkt op een 9 volt blokbatterij.

nog een filmpje voor het effect

http://nl.youtube.com/watch?v=M-fZ6gP1JCI

in het filmpje lijkt het of-ie onregelmatig knippert, dat doet ie in het echt niet.

Bij brand geen lift! Gebruik liever water!

Heel goed, het werkt in ieder geval beter dan de camera in je telefoon :)

If you want to succeed, double your failure rate.

jep, mijn telefoon camera is idd een niks-ding (sony-ericsson w200i)

Bij brand geen lift! Gebruik liever water!

oh ja nog wat.

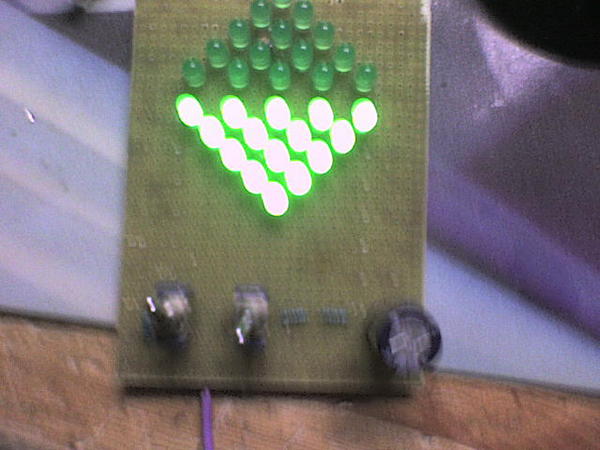

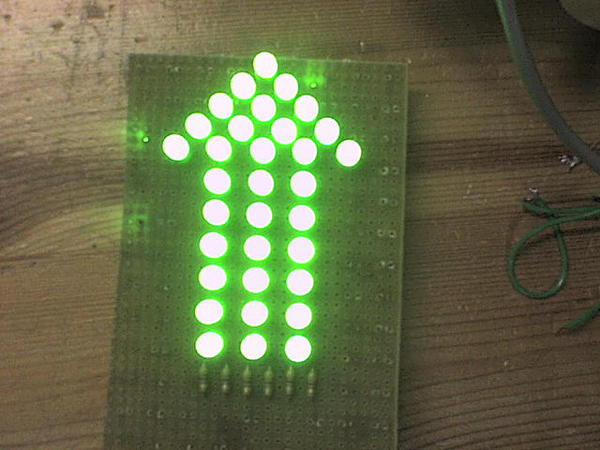

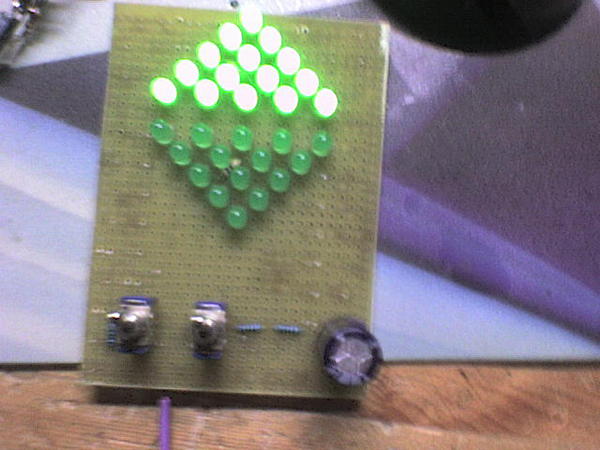

verschillende LED-pijlen
http://www.uploadarchief.net/files/download/dsc00170.jpg
http://www.uploadarchief.net/files/download/dsc00172.jpg
http://www.uploadarchief.net/files/download/dsc00173.jpg

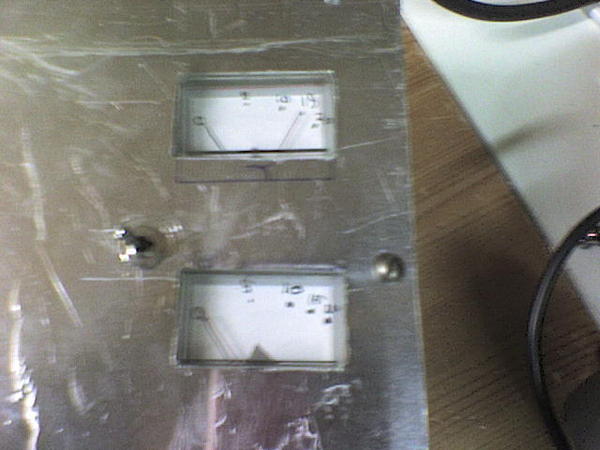

Paneelmeters in mijn 3-in-1 regelbare voeding
